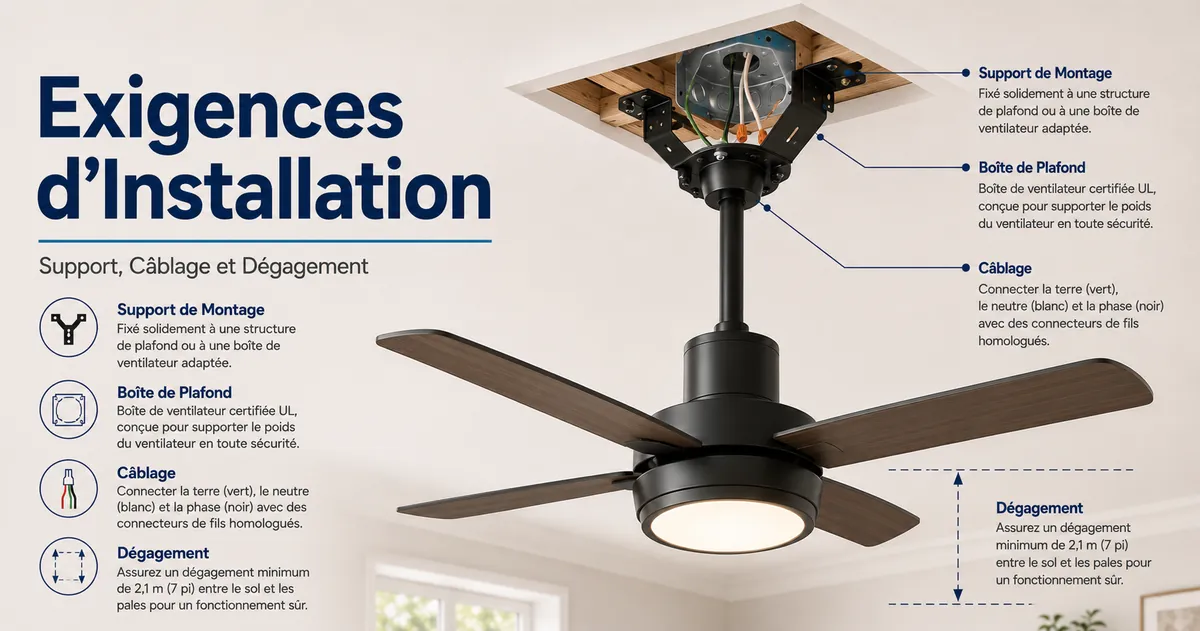

Exigences et limites d'installation des ventilateurs de plafond avec lumière

Les ventilateurs de plafond avec lumière nécessitent des exigences d'installation qui couvrent à la fois l'assemblage du ventilateur et le raccordement de l'éclairage. Une installation adaptée dépend du support, du dégagement, du câblage, de la fixation, et de la question de savoir si les conditions électriques locales nécessitent un électricien qualifié.

La question principale n'est pas uniquement de savoir si l'alimentation est disponible au niveau du point lumineux. Un ventilateur de plafond avec lumière nécessite en plus un point de fixation pouvant supporter les mouvements, une boîte homologuée pour ventilateur ou un support structurel adapté, un câblage pouvant servir le moteur du ventilateur et le fonctionnement de l'éclairage, et un dégagement suffisant pour les pales, le boîtier et la descente de l'éclairage. Pour un contexte de sélection plus large avant les vérifications d'installation, consultez la page principale des ventilateurs de plafond avec lumière.

Le remplacement d'un luminaire existant n'est possible que si le point lumineux existant est prêt pour la charge du ventilateur, les besoins de commande et l'espacement de la pièce. La disponibilité de l'alimentation ne prouve pas la préparation structurelle. La première limite consiste à déterminer si le point au plafond est uniquement prêt pour l'éclairage ou prêt pour un ventilateur.

La vérification suivante doit considérer l'emplacement comme un problème d'adéquation basé sur les conditions : le support, le dégagement, le câblage et la méthode de fixation doivent être vérifiés avant de choisir la voie d'installation.

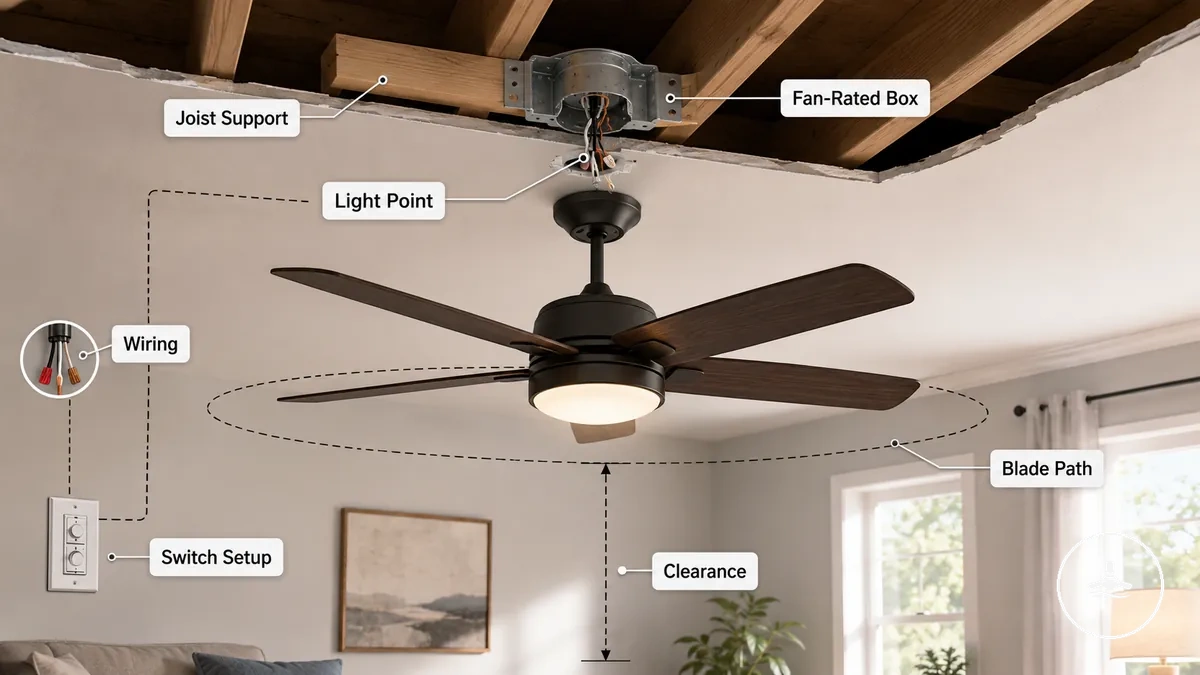

Conditions d'installation avant de remplacer un luminaire

Vous pouvez remplacer un luminaire par un ventilateur de plafond avec lumière uniquement lorsque l'emplacement, le support, le câblage, la configuration de l'interrupteur et le dégagement sont adaptés. Le point lumineux existant peut constituer un point de départ, mais il ne prouve pas que le plafond est prêt pour un ventilateur en mouvement.

Un point lumineux existant peut fournir de l'électricité tout en manquant de support structurel homologué pour ventilateur. La boîte électrique peut devoir être une boîte homologuée pour ventilateur, fixée à une solive ou un étai approprié, et placée de manière à ce que le ventilateur et l'éclairage puissent fonctionner sans risque de contact. Le câblage et la configuration de l'interrupteur nécessitent un examen car la vitesse du ventilateur, le fonctionnement de l'éclairage et la commande séparée peuvent dépendre du circuit existant et de la disposition des commandes.

Le support et le dégagement doivent être vérifiés avant de considérer le remplacement comme approprié. Vérifiez ces conditions d'installation avant d'utiliser le point lumineux existant pour un ventilateur de plafond avec lumière :

• Position du luminaire : le point de fixation doit placer le ventilateur là où la circulation d'air, le passage des pales et la descente de l'éclairage peuvent fonctionner sans créer de problème de dégagement dans la pièce.
• Type de boîte électrique : la boîte au plafond doit être homologuée pour ventilateur ou autrement confirmée comme adaptée au support et au mouvement de l'ensemble ventilateur.
• Support structurel : le point de fixation doit se connecter à une solive, un étai ou une fixation structurelle appropriée plutôt que de reposer uniquement sur une boîte légère.
• Configuration de l'interrupteur : l'interrupteur et la disposition des commandes doivent correspondre à la commande prévue du ventilateur et de l'éclairage, en particulier lorsqu'une commande séparée ou un récepteur à distance est nécessaire.
• Matériau du plafond : la surface du plafond doit permettre une fixation sûre sans cacher un support faible, un matériau endommagé ou des points de fixation incertains.
• Accès aux solives : l'accès à l'ossature ou à un étai peut affecter la possibilité de rendre l'emplacement prêt pour un ventilateur sans suppositions dangereuses.
• Dégagement de la pièce : le passage des pales, l'espacement des murs, la position des meubles et la descente de l'éclairage doivent laisser suffisamment de dégagement utilisable pour l'ensemble ventilateur et éclairage.

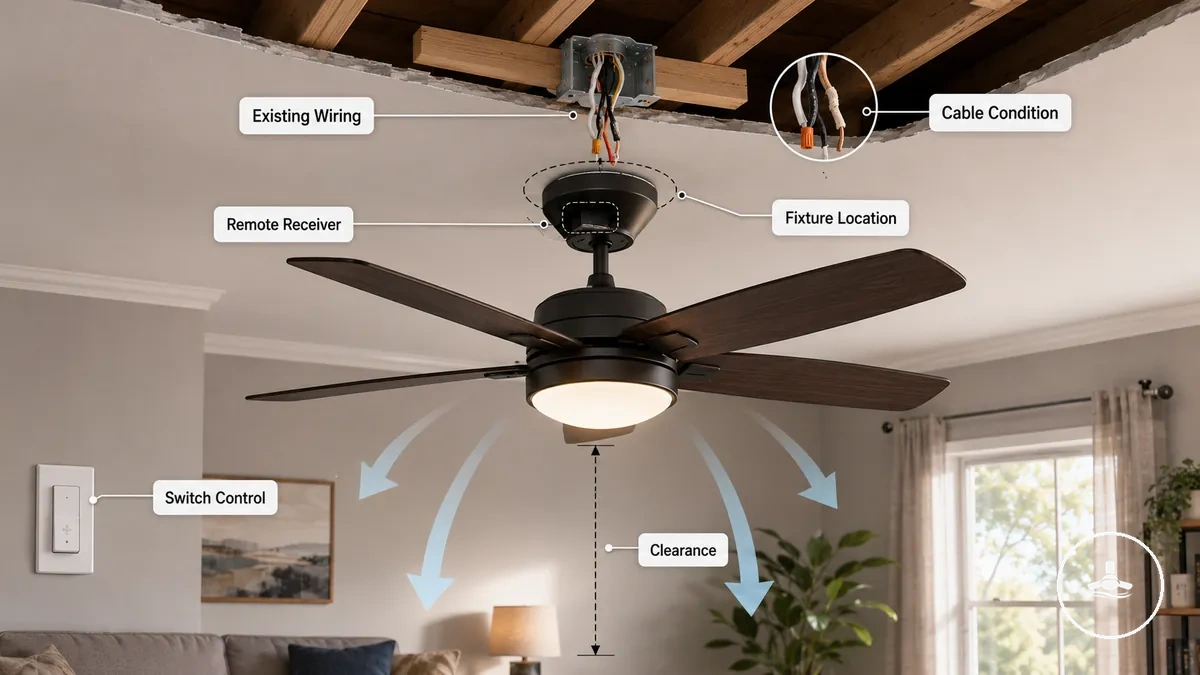

Câblage existant, commande par interrupteur et limites de l'emplacement du luminaire

Le câblage existant, la commande par interrupteur et l'emplacement du luminaire déterminent si le remplacement d'un luminaire par un ventilateur de plafond avec lumière est simple, limité ou peut nécessiter des modifications. La seule présence de fils électriques ne confirme pas que l'installation est prête pour le fonctionnement prévu du ventilateur et de l'éclairage.

Le câblage existant peut ne prendre en charge qu'une partie de la configuration de commande requise, selon l'état du câble et la disposition de l'interrupteur. Le placement du récepteur à distance peut dépendre de l'espace disponible dans le capot. L'emplacement du luminaire doit toujours offrir une circulation d'air et un dégagement appropriés, même lorsque l'alimentation est déjà disponible.

• Commande par interrupteur : l'interrupteur mural doit convenir à la disposition de commande prévue du ventilateur et de l'éclairage ; la commande séparée du ventilateur et de l'éclairage peut dépendre du câblage existant.
• Récepteur à distance : l'espace disponible dans le capot peut limiter la possibilité d'installer un récepteur à distance.
• État du câble : le câblage existant peut nécessiter une inspection lorsque l'état du câble est incertain.
• Emplacement du luminaire : le point du luminaire doit permettre une circulation d'air appropriée et offrir un dégagement suffisant pour le passage des pales.
• Dégagement : les murs, meubles ou éléments de plafond à proximité ne doivent pas restreindre le mouvement du ventilateur ou la position de l'éclairage après l'installation.

Structure du plafond et exigences relatives à la boîte homologuée pour ventilateur

Un point au plafond qui supporte un ventilateur en mouvement nécessite un support homologué pour ventilateur plutôt qu'un simple raccordement prêt pour l'éclairage. La pertinence d'un point de fixation dépend de la structure du plafond, de la boîte homologuée pour ventilateur, de la fixation à l'ossature et de la manière dont l'ensemble est soutenu.

Une boîte homologuée pour ventilateur est conçue pour fonctionner avec un support structurel approprié, comme une solive ou un étai, plutôt que de reposer uniquement sur une boîte de plafond standard. Le point de fixation doit être sécurisé par une ossature adaptée afin de pouvoir gérer le poids du ventilateur et la charge vibratoire en fonctionnement normal. En revanche, une boîte de jonction légère peut fournir la connexion électrique sans être adaptée aux exigences de mouvement et de support d'un ventilateur de plafond.

La pertinence exacte peut varier selon le ventilateur, l'état de la structure du plafond et les exigences d'installation locales. Un support structurel improvisé doit être évité car le point de fixation doit correspondre aux conditions d'installation plutôt qu'à des suppositions.

Élément de support	Caractéristique porteuse	Condition acceptable ou risque d'installation
Boîte homologuée pour ventilateur	Conçue pour supporter le mouvement du ventilateur et la charge vibratoire	Peut être adaptée lorsqu'elle est correctement fixée ; une boîte de jonction standard peut présenter un risque d'installation.
Fixation de la boîte de plafond	Fixation sécurisée à une solive ou un étai	Le support dépend d'une fixation structurelle appropriée plutôt que de la seule boîte de plafond.
Structure du plafond	Ossature stable au point de fixation	Une ossature faible ou endommagée peut réduire la pertinence de l'installation.
Poids et mouvement du ventilateur	Charge vibratoire continue	Les exigences de support varient selon le ventilateur, l'état du plafond et le contexte d'installation.
Matériau du plafond	Support structurel compatible	Le matériau de surface seul ne confirme pas un point de fixation prêt pour un ventilateur.
Accès à l'ossature	Connexion à une solive ou un étai	Un accès limité peut restreindre les méthodes d'installation disponibles.

Support de la boîte de jonction et fixation à la solive de plafond

La boîte de jonction doit être fixée à un support structurel approprié, comme une solive de plafond ou un étai, avant d'être utilisée pour supporter un ventilateur de plafond. Un marquage homologué pour ventilateur et une fixation structurelle sécurisée aident à identifier un point de fixation conçu pour le mouvement du ventilateur plutôt que pour un simple raccordement d'éclairage.

Les boîtes de jonction anciennes ou les fixations dissimulées peuvent nécessiter une inspection supplémentaire car l'apparence seule peut ne pas confirmer la pertinence. Un marquage homologué pour ventilateur peut être un indicateur utile, mais la fixation à une solive de plafond ou un étai, les fixations sécurisées et l'état du point de fixation doivent également être pris en compte lorsque le support est incertain.

• Marquage homologué pour ventilateur : vérifiez que la boîte de jonction est identifiée pour le support de ventilateur afin de réduire le risque d'utiliser une boîte prévue uniquement pour l'éclairage.
• Solive de plafond ou étai : confirmez que la boîte de jonction est solidement fixée à l'ossature structurelle pour réduire les mouvements sous charge vibratoire.
• Fixations : vérifiez que les fixations semblent sécurisées car une fixation lâche peut permettre un mouvement indésirable.
• Mouvement : un mouvement notable au point de fixation peut indiquer que le support structurel doit être évalué avant l'installation.
• Support sur plaque de plâtre uniquement : si la boîte de jonction semble reposer uniquement sur une plaque de plâtre, la fixation structurelle peut nécessiter une vérification car la surface seule ne confirme pas un support adapté.

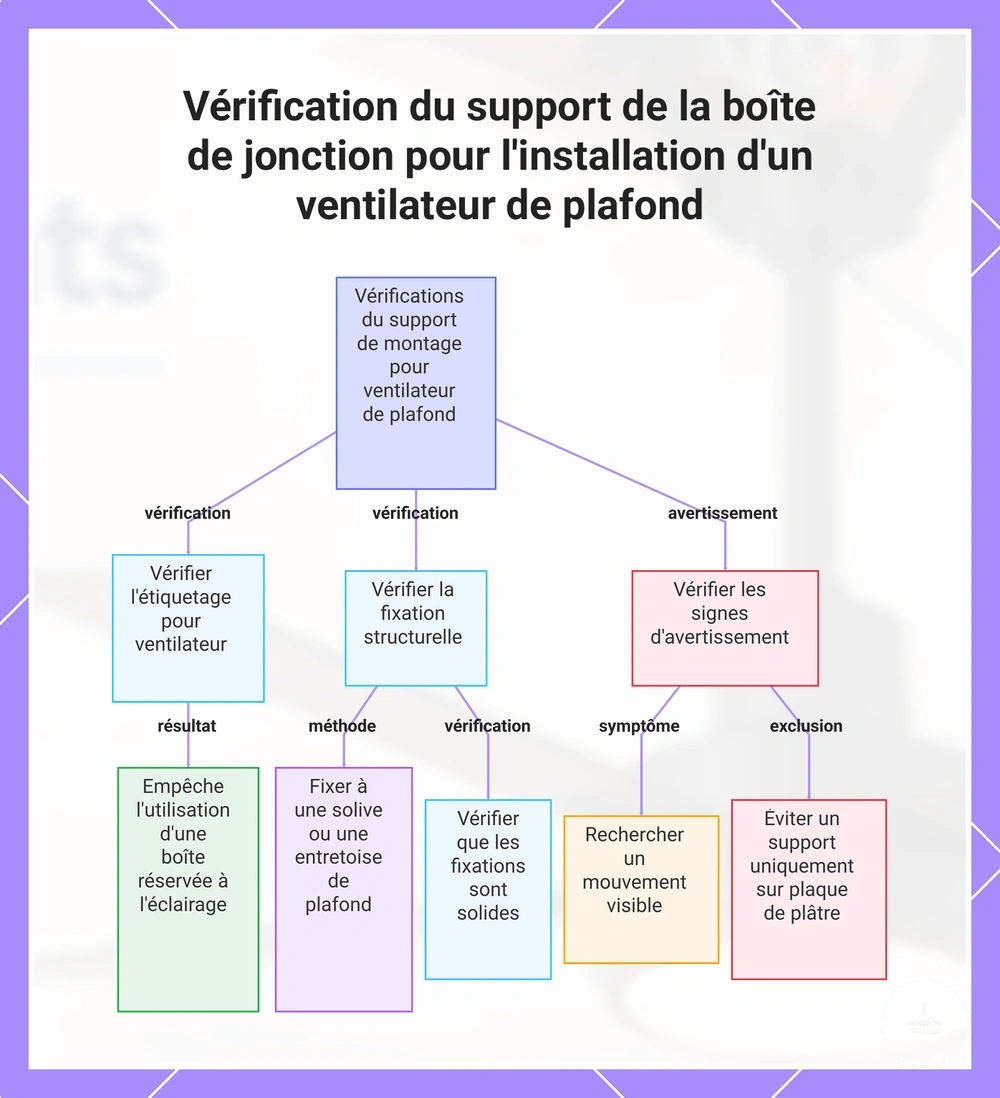

Ce diagramme montre les vérifications clés pour confirmer qu'une boîte de jonction est correctement supportée pour l'installation d'un ventilateur de plafond.

Support de montage et exigences relatives au matériel de montage

Un support de montage transfère l'ensemble du ventilateur au point de support homologué pour ventilateur, aidant à contrôler le transfert de charge et les vibrations en fonctionnement. Le support de montage doit correspondre au point de support car le matériel de montage ne peut pas compenser un support de plafond faible.

Le matériel de montage doit correspondre au ventilateur, au capot et à la méthode de montage choisie. La compatibilité peut varier entre les installations avec tige de descente et les installations sans tige, et tout câble de sécurité ne doit être utilisé que lorsqu'il s'applique au ventilateur et aux instructions du fabricant.

Vérifiez le matériel de montage avant l'installation :

• Support de montage : confirmez que le support de montage correspond au point de support homologué pour ventilateur afin de maintenir un transfert de charge et un contrôle des vibrations appropriés.
• Vis et fixations fournies : utilisez les vis fournies et les fixations compatibles prévues pour le ventilateur car un matériel générique peut ne pas convenir à la condition de montage.
• Capot : vérifiez que le capot s'adapte correctement au support de montage et offre un dégagement approprié pour l'installation prévue.
• Tige de descente ou montage sans tige : vérifiez que le matériel de montage correspond à l'interface de la tige de descente ou du montage sans tige sélectionnée plutôt que de traiter les deux méthodes comme interchangeables.
• Câble de sécurité : le cas échéant, confirmez que le câble de sécurité est adapté au ventilateur et à la méthode de montage, en suivant les instructions du fabricant le cas échéant.

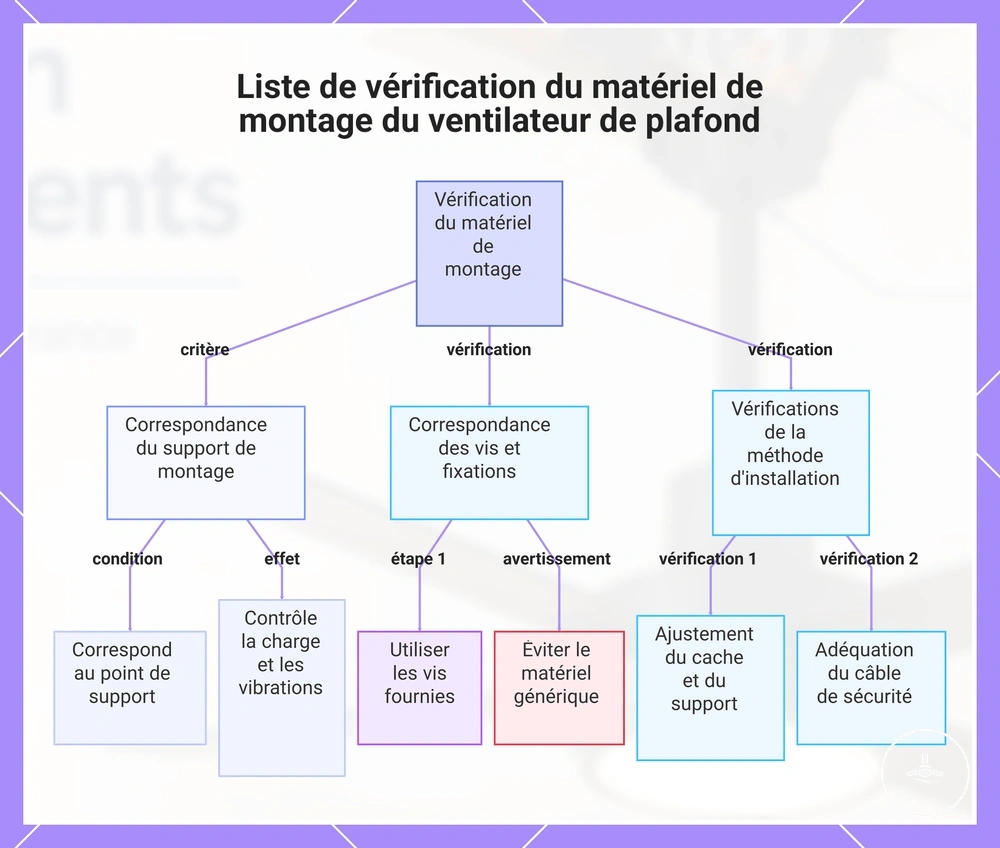

Ce schéma présente les principales vérifications de compatibilité du matériel de montage du ventilateur de plafond avant l'installation, couvrant l'ajustement du support, l'utilisation des fixations et la vérification de la méthode d'installation.

Limites de dégagement pour un placement sûr du ventilateur et de l'éclairage

Les limites de dégagement sont appropriées uniquement lorsque la trajectoire des pales, l'éclairage, les murs, les portes et les meubles ne créent pas de risque de contact ou de hauteur sous plafond après l'installation. Un ventilateur de plafond avec lumière peut être centré dans une pièce, mais les murs, armoires, portes ou meubles environnants peuvent encore rendre l'installation inadaptée s'ils interfèrent avec un fonctionnement sûr.

Le tableau ci-dessous organise les conditions de dégagement par dégagement au sol, dégagement par rapport aux murs, trajectoire des pales et obstruction de l'éclairage. Il relie chaque partie du ventilateur à son attribut de dégagement afin qu'un risque potentiel de collision ou d'obstruction de la circulation d'air puisse être évalué avant l'installation.

Les limites de dégagement exactes dépendent du modèle de ventilateur, de la disposition de la pièce, de la hauteur du plafond, de la descente du kit d'éclairage et des directives d'installation applicables. Vérifiez l'espace disponible avant l'installation plutôt que de supposer qu'un point de fixation centré offre un dégagement adéquat dans toutes les directions.

Partie du ventilateur	Attribut de dégagement	Condition acceptable ou risque de collision
Trajectoire des pales	Dégagement par rapport aux murs	Le mouvement des pales doit rester dégagé des murs à proximité pour réduire le risque de collision.
Ensemble ventilateur	Dégagement au sol	La hauteur sous plafond doit rester adaptée à la pièce et aux conditions d'installation.
Descente du kit d'éclairage	Dégagement de placement	L'éclairage ne doit pas obstruer les mouvements normaux sous le luminaire.
Ouverture des portes et armoires	Zone d'obstruction	L'ouverture des portes ou des armoires ne doit pas empiéter sur la trajectoire des pales ou la zone d'éclairage.
Meubles	Obstruction de la circulation d'air	Les grands meubles peuvent réduire la circulation d'air ou augmenter le risque de contact lorsqu'ils sont placés près du ventilateur.

Pour une revue plus large avant l'installation, la liste de sécurité pour poids et dégagement peut aider à organiser les vérifications de support parallèlement aux conditions de dégagement de la pièce.

Vérifications du dégagement au sol, aux murs et au plafond

Les vérifications du dégagement au sol, aux murs et au plafond confirment si un ventilateur de plafond avec lumière s'adapte à l'enveloppe de la pièce sans problème de contact ni de hauteur sous plafond. L'espacement acceptable dépend des dimensions du ventilateur, de la disposition de la pièce et des zones d'obstruction à proximité.

Chaque vérification doit observer la trajectoire des pales du ventilateur, la profondeur de l'abat-jour et les zones de contact environnantes avant de poursuivre l'installation pour éviter tout contact de pale, une réduction de la hauteur sous plafond ou une interférence des meubles et de l'ouverture des portes. Utilisez ces vérifications de dégagement pour confirmer l'espace utilisable autour du ventilateur et de l'éclairage :

• Dégagement au sol : mesurez ou évaluez l'espace sous les pales et l'éclairage pour confirmer que la hauteur sous plafond reste utilisable pour la pièce.
• Dégagement par rapport aux murs : observez la distance entre la trajectoire des pales et les murs à proximité afin que le ventilateur ne fonctionne pas dans une zone de contact étroite.
• Dégagement au plafond : vérifiez l'espace autour du boîtier moteur, du capot et de la zone du plafond afin que le ventilateur et l'éclairage puissent reposer sans obstruction.
• Profondeur de l'abat-jour : comparez la profondeur de l'abat-jour avec la hauteur du plafond car un éclairage plus profond peut réduire la hauteur sous plafond sous le luminaire.
• Ouverture des portes : ouvrez les portes ou armoires à proximité pour confirmer qu'elles n'empiètent pas sur la trajectoire des pales ou la zone d'éclairage.
• Proximité des meubles : observez les grands meubles près du ventilateur car les objets à proximité peuvent restreindre la circulation d'air ou augmenter le risque de contact.

Limites d'installation pour plafonds bas et montage sans tige

Le montage sans tige peut réduire la descente sous le plafond, mais il ne supprime pas les exigences de support ou de dégagement. La pertinence dépend de la hauteur de plafond disponible, du dégagement des pales, de la profondeur du kit d'éclairage et des conditions d'installation au point de fixation.

Un ventilateur de type « hugger » ou autre montage à profil bas peut aider à réduire la distance entre le ventilateur et le plafond, mais la descente réduite peut impliquer un compromis sur la circulation d'air. Le dégagement des pales et la profondeur du kit d'éclairage doivent encore être évalués car la hauteur sous plafond et l'espace utilisable varient selon la disposition de la pièce et les dimensions du ventilateur.

La comparaison ci-dessous met en évidence l'avantage de la descente réduite ainsi que les limites d'installation restantes. Consultez les limites d'installation pour plafonds bas avant de choisir une approche de montage.

Avantage de la descente réduite	Limites d'installation restantes
Le montage sans tige ou un ventilateur « hugger » peut positionner le ventilateur plus près du plafond.	La hauteur du plafond, le support, le dégagement des pales et la profondeur du kit d'éclairage doivent toujours être adaptés à l'installation.
Un profil plus bas peut améliorer la hauteur sous plafond disponible dans certaines pièces.	Une descente réduite peut impliquer un compromis sur la circulation d'air selon la conception du ventilateur et la disposition de la pièce.

Conditions d'installation avec tige de descente et sur plafond incliné

L'installation avec tige de descente et sur plafond incliné dépend de l'angle du plafond, de la compatibilité de l'adaptateur de plafond, du support de montage et du dégagement disponible. Un montage incliné nécessite un matériel compatible et doit permettre un bon nivellement des pales tandis que le point de fixation offre un support approprié pour l'installation.

L'angle du plafond et la longueur de la tige de descente influencent le nivellement des pales, la hauteur de suspension de l'éclairage et le dégagement autour du ventilateur. La longueur de descente appropriée dépend du modèle de ventilateur, des dimensions de la pièce, de la compatibilité du capot et des conditions au point de fixation actuel plutôt que d'une recommandation unique.

Utilisez ces critères pour évaluer si le point d'installation actuel est approprié. Pour des conseils plus larges au-delà de cette vérification d'installation, consultez installation sur plafond incliné.

• Angle du plafond : confirmez que l'angle du plafond incliné ou voûté est adapté au montage incliné prévu car la faisabilité du montage peut varier selon l'angle du plafond.
• Adaptateur de plafond : vérifiez que l'adaptateur de plafond ou l'adaptateur pour pente est compatible avec le point de fixation et le capot car l'ajustement de l'adaptateur affecte la faisabilité de l'installation.
• Tige de descente et nivellement des pales : confirmez que la tige de descente sélectionnée peut supporter un bon nivellement des pales et un dégagement approprié pour les conditions d'installation.
• Compatibilité du capot : vérifiez la compatibilité du capot avec la disposition de montage incliné car le capot doit convenir à l'angle du plafond et au matériel de montage.
• Hauteur de suspension de l'éclairage : évaluez la hauteur de suspension finale de l'éclairage car l'ensemble tige de descente et éclairage peut affecter la hauteur sous plafond et le dégagement utilisable.

Préparation électrique pour le fonctionnement du ventilateur et de l'éclairage

La préparation électrique signifie que le moteur du ventilateur et le fonctionnement de l'éclairage peuvent être alimentés, commandés et connectés en toute sécurité une fois que le point de fixation est confirmé comme physiquement adapté. L'isolation de l'alimentation, l'adéquation du circuit, l'état du câblage et la disposition de commande prévue doivent être résolus avant de commencer les travaux de connexion électrique.

L'alimentation électrique, le câblage de commande et l'espace disponible dans le capot affectent la manière dont le moteur du ventilateur et le fonctionnement de l'éclairage peuvent être commandés. La disposition de l'interrupteur mural, la commande séparée ou partagée du ventilateur et de l'éclairage, le placement du récepteur à distance et l'état du câblage fixe peuvent tous influencer la pertinence de l'installation prévue.

La liste de contrôle ci-dessous organise la préparation par besoins d'alimentation, de commande, de charge et de connexion. Elle identifie uniquement la préparation électrique ; les décisions de câblage complexes et les travaux qui doivent être conformes au code local applicable ou aux exigences de licence peuvent nécessiter un électricien qualifié.

• Isolation de l'alimentation : l'alimentation électrique doit être isolée avant les travaux de connexion pour réduire le risque électrique.
• Adéquation du circuit : le circuit doit être adapté au moteur du ventilateur et au fonctionnement de l'éclairage prévus car des conditions d'alimentation inadéquates peuvent affecter un fonctionnement sûr.
• Interrupteur mural et commande : l'interrupteur mural doit prendre en charge la commande séparée ou partagée prévue du ventilateur et de l'éclairage afin que la méthode de fonctionnement choisie puisse fonctionner comme prévu.
• Récepteur à distance : le capot doit offrir suffisamment d'espace pour un module de récepteur à distance lorsque cette méthode de commande est utilisée.
• État du câblage : le câblage fixe doit être en bon état car un câblage endommagé ou incertain peut nécessiter une évaluation supplémentaire avant la connexion.
• Code local et licence : les travaux électriques peuvent devoir être conformes au code local applicable ou aux exigences de licence, ce qui peut nécessiter un électricien qualifié selon l'installation.

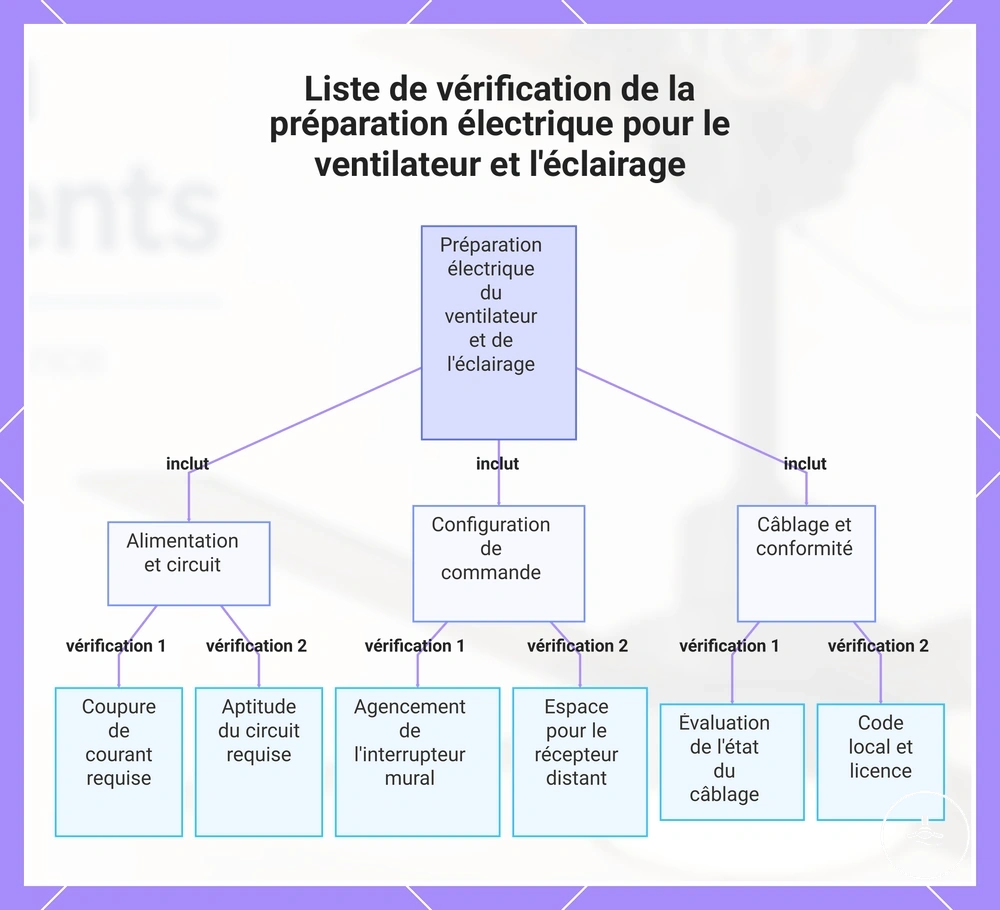

Ce diagramme regroupe les vérifications essentielles de préparation dans les catégories alimentation et circuit, configuration de commande, et câblage et conformité.

Isolation de l'alimentation, charge du circuit et vérifications du code

L'isolation de l'alimentation, la charge du circuit et les vérifications du code doivent être effectuées avant que les travaux de connexion électrique ne commencent car elles aident à réduire les risques de choc, de surcharge et de non-conformité. La liste de contrôle ci-dessous identifie les principales vérifications de sécurité qui doivent être confirmées avant de poursuivre l'installation, sans fournir de procédures de test électrique ou de connexion.

Le code local, les exigences de conformité, les obligations de licence et les conditions en zone humide peuvent varier selon l'emplacement. Lorsqu'une vérification de tension ou une évaluation de conformité est requise, les travaux peuvent devoir être effectués par un électricien qualifié pour garantir la sécurité électrique.

• Isolation de l'alimentation et disjoncteur : confirmez que le bon disjoncteur a été isolé avant les travaux de connexion pour aider à réduire le risque de choc.
• Vérification de la tension : lorsqu'une vérification est requise, elle doit être effectuée par une personne qualifiée car une vérification incorrecte peut créer des risques de sécurité électrique.
• Charge du circuit : confirmez que la charge du circuit et la capacité du circuit sont adaptées au fonctionnement prévu du moteur du ventilateur et de l'éclairage pour aider à réduire le risque de surcharge.
• Conditions en zone humide : lorsqu'une exposition à l'humidité est possible, confirmez que le code local applicable et les exigences de conformité ont été pris en compte car des conditions de sécurité électrique supplémentaires peuvent s'appliquer.
• Code local et conformité : vérifiez toute exigence applicable de conformité ou de licence avant de procéder aux travaux électriques, car certaines installations peuvent nécessiter un électricien qualifié.

Câblage d'éclairage, récepteurs à distance et interrupteurs muraux

La configuration de commande détermine comment le ventilateur et l'éclairage peuvent être connectés et actionnés. Le câblage d'éclairage, la disposition de l'interrupteur mural et tout récepteur à distance influencent la vitesse du ventilateur, le fonctionnement de l'éclairage et la voie d'installation avant la finalisation des connexions électriques.

Le câblage d'éclairage existant, l'espace dans le capot et le placement du récepteur peuvent varier selon le modèle de ventilateur et le circuit existant. Une configuration à commande à distance peut reposer sur un récepteur à distance ou un module de commande installé dans le capot, tandis qu'une configuration à commande murale dépend plus directement de l'interrupteur mural et du câblage de commande disponibles. Pour des schémas électriques plus détaillés, consultez les exigences de câblage.

• Commande séparée : des fils séparés pour le ventilateur et l'éclairage peuvent permettre un contrôle indépendant de la vitesse du ventilateur et du fonctionnement de l'éclairage, selon la configuration existante de l'interrupteur.
• Interrupteur partagé : un interrupteur partagé peut commander les deux fonctions ensemble, sauf si la configuration de commande choisie prend en charge une commande séparée.
• Récepteur à distance : le récepteur à distance ou le module de commande doit tenir dans l'espace disponible du capot car un espace limité peut affecter la préparation à l'installation.
• Compatibilité de gradation : la compatibilité de gradation dépend de l'éclairage LED, de la configuration de commande et de la conception du ventilateur, donc tous les gradateurs peuvent ne pas être adaptés.
• Configuration de commande : sélectionnez la disposition de commande en fonction du câblage d'éclairage existant, de l'interrupteur mural et de l'espace du capot, plutôt que de supposer qu'une configuration convient à toutes les installations.

Séquence d'installation d'un ventilateur de plafond avec lumière

La séquence d'installation ne commence qu'après avoir vérifié le support, le dégagement et la préparation électrique. Suivre l'ordre correct permet d'organiser la préparation, le montage, le raccordement, l'assemblage et les tests tout en réduisant le risque de problèmes d'installation pouvant résulter du non-respect d'une vérification préalable.

Les exigences de raccordement électrique varient selon l'installation et les exigences locales applicables. Lorsque le raccordement du câblage ou la vérification électrique nécessite des connaissances spécialisées ou une mise en conformité, les travaux peuvent devoir être effectués par un électricien qualifié.

1. Préparation : Retirez le luminaire existant uniquement après avoir confirmé que le point de fixation est approprié et que l'alimentation a été isolée. Vérifiez que la zone de travail est prête avant de continuer.
2. Préparation de la boîte de plafond : Confirmez que la boîte de plafond est adaptée à l'installation prévue et solidement soutenue. Vérifiez que le point de fixation est prêt pour l'installation du support.
3. Support de montage : Installez le support de montage en suivant le processus de montage prévu. Assurez-vous qu'il est solidement fixé avant de soutenir l'ensemble du ventilateur.
4. Assemblage du ventilateur : Positionnez et fixez l'ensemble du ventilateur sur le support de montage. Vérifiez que le corps du ventilateur est correctement soutenu avant de poursuivre les travaux électriques.
5. Raccordement du câblage : Effectuez le raccordement du câblage en utilisant la configuration de commande prévue et le récepteur le cas échéant. Cette étape peut nécessiter un électricien qualifié. Vérifiez que toutes les connexions sont sécurisées avant de fermer le capot.
6. Montage des pales et de l'éclairage : Effectuez le montage des pales et le montage de l'éclairage dans l'ordre prévu. Confirmez que les pales sont équilibrées et que tous les composants sont solidement fixés.
7. Tests : Rétablissez l'alimentation uniquement après la fin de l'installation et effectuez un test fonctionnel. Vérifiez le fonctionnement du ventilateur, le fonctionnement de l'éclairage et les fonctions de commande sélectionnées avant une utilisation normale.

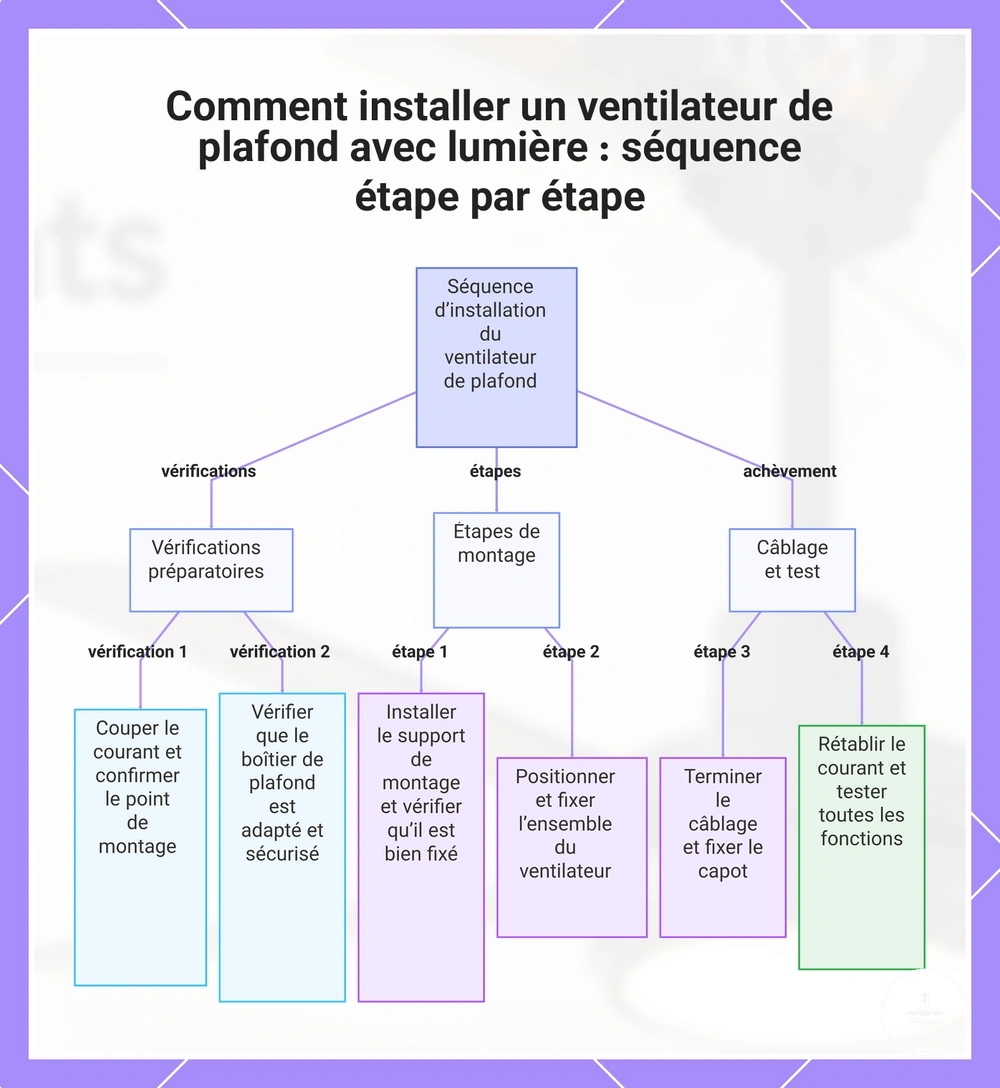

Ce diagramme montre les étapes séquentielles et les vérifications clés pour installer un ventilateur de plafond avec lumière, de la préparation au test final.

Retrait de l'ancien luminaire et préparation de la boîte de plafond

Retirer l'ancien luminaire et préparer la boîte de plafond aide à déterminer si le point au plafond peut être prêt pour un ventilateur. Cette préparation révèle l'état du point de fixation, du support et du câblage avant que l'installation ne se poursuive.

L'isolation de l'alimentation doit être confirmée avant le retrait du luminaire ou l'inspection de la boîte. Si la vérification du support ou l'état des fils est incertain, une évaluation supplémentaire peut être nécessaire avant que le point au plafond puisse être considéré comme adapté à un ventilateur.

1. Isolation de l'alimentation : Confirmez l'isolation de l'alimentation avant de retirer l'ancien luminaire, puis vérifiez que les travaux de préparation peuvent commencer en toute sécurité.
2. Retrait du luminaire : Retirez soigneusement l'ancien luminaire et exposez la boîte de plafond. Vérifiez que le point de fixation peut être inspecté sans supposer que le matériel existant peut être réutilisé.
3. Inspection de la boîte et vérification du support : Inspectez la boîte de plafond et vérifiez si son support peut convenir à une installation homologuée pour ventilateur avant de continuer.
4. État des fils : Observez l'état visible des fils pour détecter des signes de dommage ou d'incertitude. Si l'état n'est pas clair, une évaluation supplémentaire peut être appropriée avant que l'installation ne progresse.
5. Préparation de la surface : Assurez-vous que la surface de montage est propre et dégagée afin que la boîte de plafond et la zone environnante soient prêtes pour l'étape suivante de l'installation.

Montage, câblage, assemblage et test du ventilateur

Le montage, le câblage, l'assemblage et le test du ventilateur commencent après que le point au plafond a été confirmé comme approprié. Maintenir l'alignement du montage, du câblage et de l'équilibre tout au long de l'installation aide à préserver le support, un assemblage correct et des tests fonctionnels fiables avant l'utilisation normale.

Le câblage électrique et le placement du récepteur peuvent dépendre de la conception du ventilateur et des conditions d'installation, et les travaux électriques peuvent nécessiter un électricien qualifié. Effectuez le test final uniquement après que le ventilateur, les pales et le kit d'éclairage sont entièrement assemblés.

1. Fixer le support de montage : Fixez le support de montage au point de support préparé et confirmez qu'il est solidement attaché avant de continuer.
2. Suspendre le corps moteur : Positionnez le corps moteur sur le support de montage.
   • Confirmez que le corps moteur est correctement positionné.
   • Vérifiez que le support reste stable avant le câblage.
3. Effectuer le raccordement du câblage : Connectez le câblage en utilisant la méthode d'installation prévue.
   • Vérifiez que le raccordement du câblage est sécurisé.
   • Confirmez le placement du récepteur, le cas échéant, avant de fermer le capot.
4. Terminer l'assemblage des pales : Fixez l'assemblage des pales et vérifiez que chaque pale est solidement fixée avant d'installer le kit d'éclairage.
5. Fixer le kit d'éclairage : Installez le kit d'éclairage et confirmez qu'il est solidement fixé avant de rétablir l'alimentation.
6. Effectuer la vérification de l'équilibre et les tests : Rétablissez l'alimentation après la fin de l'assemblage, puis effectuez un test fonctionnel. Vérifiez le balancement, le fonctionnement de l'éclairage, les vitesses du ventilateur et les bruits inhabituels avant de considérer l'installation comme terminée.

Erreurs d'installation créant un montage dangereux ou inadapté

Les erreurs d'installation surviennent souvent lorsque les exigences de support, de dégagement ou électriques sont négligées avant l'assemblage. Identifier ces défaillances évitables par cause, attribut affecté et prévention peut aider à réduire un support dangereux, un mauvais ajustement et un fonctionnement peu fiable du ventilateur ou de l'éclairage.

Les erreurs d'installation mécanique concernent généralement le support, la hauteur de montage, le dégagement ou la sécurité du matériel, tandis que les erreurs électriques impliquent souvent des hypothèses sur le câblage ou des commandes inadaptées. Examiner ces catégories avant l'installation aide à réduire les risques évitables sans attribution de responsabilité.

Si un balancement, un bruit inhabituel ou un fonctionnement irrégulier de l'éclairage apparaît après l'installation, la cause peut impliquer plus d'un facteur. Un dépannage supplémentaire ou une évaluation qualifiée peut être approprié car les symptômes peuvent se chevaucher.

Erreur	Attribut affecté	Risque ou prévention
Mauvais choix de boîte	Support	Une mauvaise boîte peut créer un support dangereux. Confirmez que le point de fixation est approprié avant l'installation.
Support faible	Stabilité	Un support faible peut contribuer aux vibrations. Vérifiez la structure de support avant le montage.
Mauvaise hauteur de montage	Dégagement	Une hauteur de montage insuffisante peut augmenter le risque de dégagement ou de collision. Vérifiez l'espace disponible avant l'installation.
Vérifications de dégagement omises	Trajectoire des pales	L'omission des vérifications de dégagement peut augmenter le risque de contact avec les pales. Confirmez les dégagements environnants avant l'assemblage.
Matériel desserré	Sécurité du montage	Un matériel desserré peut contribuer au balancement. Effectuez une vérification finale du matériel avant les tests.
Hypothèses incorrectes sur le câblage	Fonctionnement de l'éclairage et commandes	Supposer que le câblage existant est adapté peut affecter le fonctionnement du ventilateur ou de l'éclairage. Vérifiez la compatibilité du câblage avant le raccordement.
Commandes inadaptées	Configuration de commande	La compatibilité des commandes dépend de l'installation. Confirmez que les commandes sélectionnées correspondent à la configuration prévue avant les tests.

Mauvaise boîte, support faible et hauteur de montage inappropriée

Un mauvais choix de boîte, un support faible et une hauteur de montage inappropriée créent un risque mécanique car ils peuvent affecter le mouvement, les vibrations, le risque de collision et le dégagement utile. Reconnaître ces conditions tôt aide à prévenir un mauvais ajustement en reliant chaque problème mécanique à la vérification appropriée de support ou de dégagement avant que l'installation ne se poursuive.

Des symptômes tels que vibrations, mouvement ou réduction du dégagement des pales doivent être évalués parallèlement aux vérifications antérieures de support et de dégagement car plus d'une condition mécanique peut contribuer au même résultat. L'accent est mis sur la reconnaissance des erreurs d'installation locales plutôt que sur la fourniture de méthodes de réparation.

• Mauvaise boîte : Une boîte non homologuée pour ventilateur peut ne pas convenir au mouvement du ventilateur et peut augmenter le risque de vibrations. Confirmez la conformité de la boîte avant le montage.
• Support faible : Une fixation sur plaque de plâtre uniquement ou un autre support faible peut permettre un mouvement, donc le support de montage doit être vérifié avant de fixer le ventilateur.
• Support de montage desserré : Un support de montage desserré peut contribuer au mouvement ou aux vibrations. Confirmez la sécurité du montage avant de terminer l'installation.
• Hauteur de montage inappropriée : Un montage bas ou une hauteur de pale incorrecte peut réduire le dégagement et la hauteur sous plafond utile, donc le dégagement des pales doit être vérifié avant l'assemblage final.
• Descente d'éclairage surdimensionnée : Une descente d'éclairage importante peut réduire le dégagement utile et augmenter le risque de collision, donc la hauteur de suspension finale doit être évaluée avant l'utilisation normale.

Erreurs de câblage affectant le ventilateur ou l'éclairage

Les erreurs de câblage peuvent affecter le fonctionnement du ventilateur, le fonctionnement de l'éclairage, le comportement des commandes et la sécurité électrique, donc les symptômes liés à l'installation doivent être interprétés par cause probable et risque plutôt que par supposition. Identifier d'abord le problème de connexion permet de distinguer une erreur de câblage d'un problème d'installation mécanique.

Si des problèmes de ventilateur ou d'éclairage persistent après les vérifications d'installation, ou si les symptômes suggèrent des problèmes de câblage cachés, une évaluation supplémentaire par un électricien qualifié peut être appropriée car la cause peut ne pas être visible au point de fixation.

Erreur de câblage	Effet possible	Interprétation
Connexions desserrées	Le fonctionnement du ventilateur ou de l'éclairage peut devenir irrégulier.	Un problème de connexion peut affecter le fonctionnement et créer un risque de sécurité électrique.
Gradateur incompatible	Un scintillement de l'éclairage ou un comportement de commande inattendu peut se produire.	La compatibilité de la commande dépend de l'éclairage et de la configuration de commande.
Mauvais placement du récepteur	La réponse de la télécommande peut devenir peu fiable.	Le placement du récepteur et l'espace disponible dans le capot peuvent influencer le comportement de la commande.
Confusion avec l'interrupteur partagé	La vitesse du ventilateur et la commande de l'éclairage peuvent ne pas fonctionner comme prévu.	La disposition de l'interrupteur partagé doit correspondre à la configuration de commande prévue.
Espace insuffisant dans le capot	Le placement du récepteur peut être restreint.	Un espace limité dans le capot peut contribuer à des problèmes d'installation liés au récepteur.

Quand un électricien qualifié est requis

Un électricien qualifié est requis lorsque le câblage, le câblage fixe, le support, la conformité ou les conditions de sécurité sont incertains. L'installation doit passer de l'auto-évaluation à une évaluation professionnelle lorsque la condition ne peut pas être vérifiée en toute sécurité ou lorsque les travaux électriques peuvent affecter le câblage fixe.

Les déclencheurs courants d'escalade incluent un câblage peu clair, des câbles endommagés, un support non homologué pour ventilateur, des ensembles de ventilateur lourds ou inhabituels, et des complications d'installation liées aux plafonds inclinés ou bas. L'incertitude sur le code peut nécessiter un électricien agréé ou un professionnel du métier car les exigences locales peuvent varier selon l'installation et la région.

La liste de contrôle ci-dessous organise les conditions de risque qui ne doivent pas être devinées :

• Câblage peu clair : un câblage peu clair peut créer un risque de sécurité car la connexion prévue du ventilateur et de l'éclairage peut ne pas correspondre au circuit existant.
• Modifications du câblage fixe : toute modification du câblage fixe doit être évaluée par un électricien qualifié car les travaux de connexion peuvent impliquer des exigences de conformité.
• Câbles endommagés : des câbles anciens ou endommagés nécessitent une évaluation professionnelle car les dommages visibles peuvent indiquer un problème plus large de sécurité électrique.
• Support non homologué pour ventilateur : un support non homologué pour ventilateur ne doit pas être traité comme adapté car le ventilateur peut nécessiter une évaluation structurelle avant que l'installation ne se poursuive.
• Ventilateur lourd ou inhabituel : un ventilateur lourd ou inhabituel peut nécessiter l'avis d'un professionnel du métier car les conditions de support et de montage peuvent varier.
• Complications de plafond incliné ou bas : les conditions de plafond incliné ou bas peuvent nécessiter une inspection professionnelle lorsque l'angle, le dégagement ou la pertinence du montage sont incertains.
• Incertitude sur le code : l'incertitude sur le code doit être résolue avant l'installation car des exigences locales de conformité et de licence peuvent s'appliquer.

Après une installation sûre, maintenance after installation doit inclure des vérifications périodiques, le nettoyage et un entretien continu.

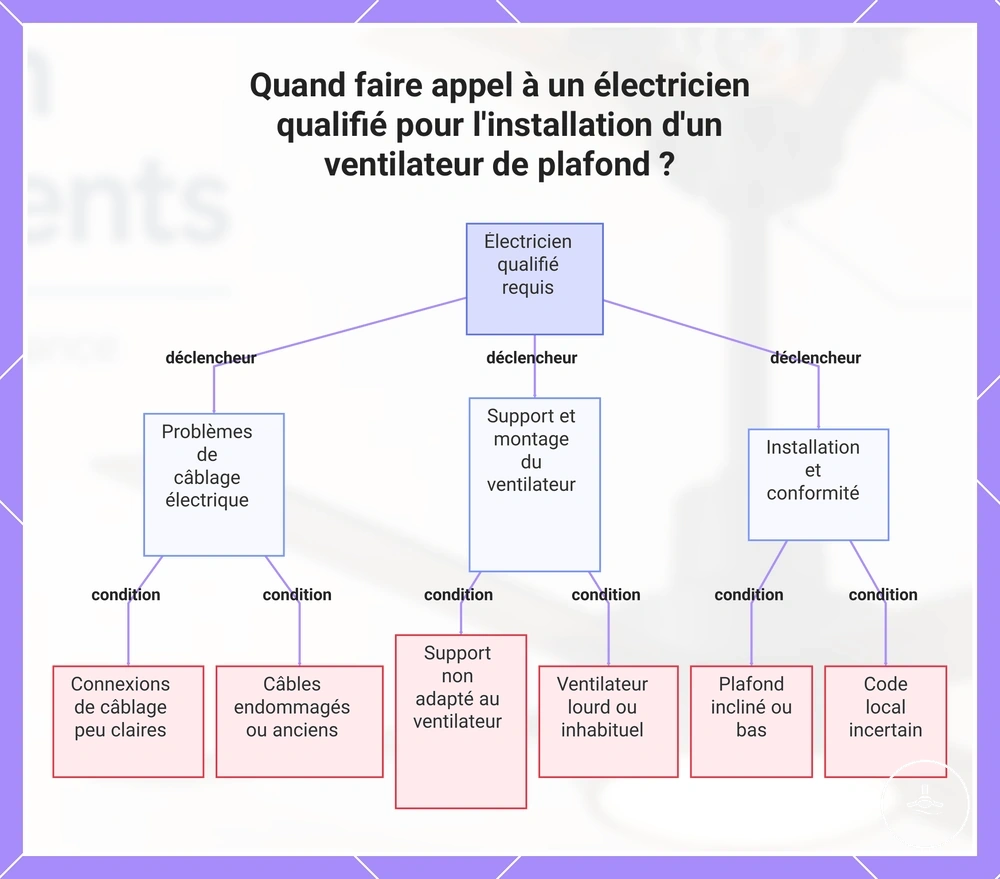

Ce graphique montre les principales conditions qui nécessitent une évaluation électrique professionnelle lors de l'installation d'un ventilateur de plafond.
