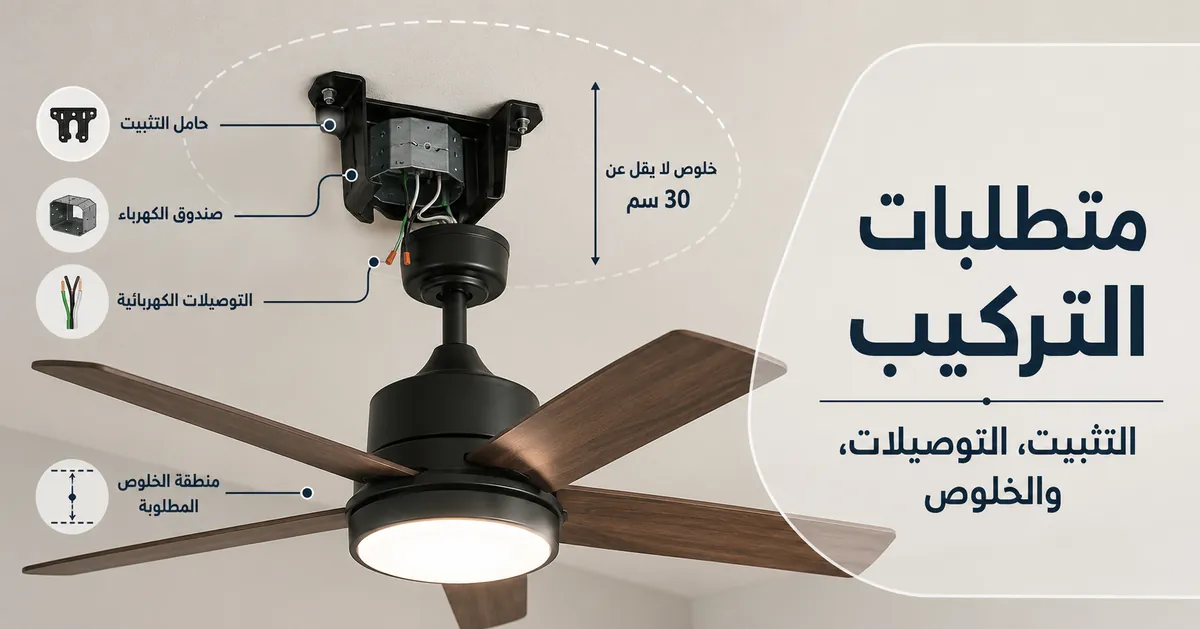

متطلبات وحدود تركيب مراوح السقف بإضاءة

تتطلب مراوح السقف بإضاءة متطلبات تركيب تغطي كلًا من تجميع المروحة وتوصيل الإضاءة. يعتمد التركيب المناسب على الدعم والخلوص والأسلاك والتثبيت وما إذا كانت الظروف الكهربائية المحلية تحتاج إلى كهربائي مؤهل.

السؤال الرئيسي ليس فقط ما إذا كانت الطاقة متوفرة في وحدة الإضاءة. تحتاج مروحة السقف بإضاءة إلى نقطة تثبيت تتحمل الحركة، وصندوق مصنف للمراوح أو دعم هيكلي مناسب، وأسلاك تخدم تشغيل محرك المروحة والإضاءة، وخلوص كافٍ للشفرات والغلاف وسقوط الإضاءة. للحصول على سياق أوسع للاختيار قبل فحوصات التركيب، استخدم الصفحة الرئيسية لمراوح السقف بإضاءة.

يمكن استبدال وحدة الإضاءة الحالية فقط عندما تكون نقطة الإضاءة الحالية جاهزة كذلك لحمولة المروحة واحتياجات التحكم ومسافة الغرفة. لا تثبت الطاقة المتوفرة الجاهزية الهيكلية، لذا فإن الحد الأول هو ما إذا كانت نقطة السقف جاهزة للإضاءة فقط أم جاهزة للمروحة كذلك.

يجب أن يعالج الفحص التالي الموقع كمشكلة ملاءمة قائمة على الظروف: يجب التحقق من الدعم والخلوص والأسلاك وطريقة التثبيت قبل اختيار مسار التركيب.

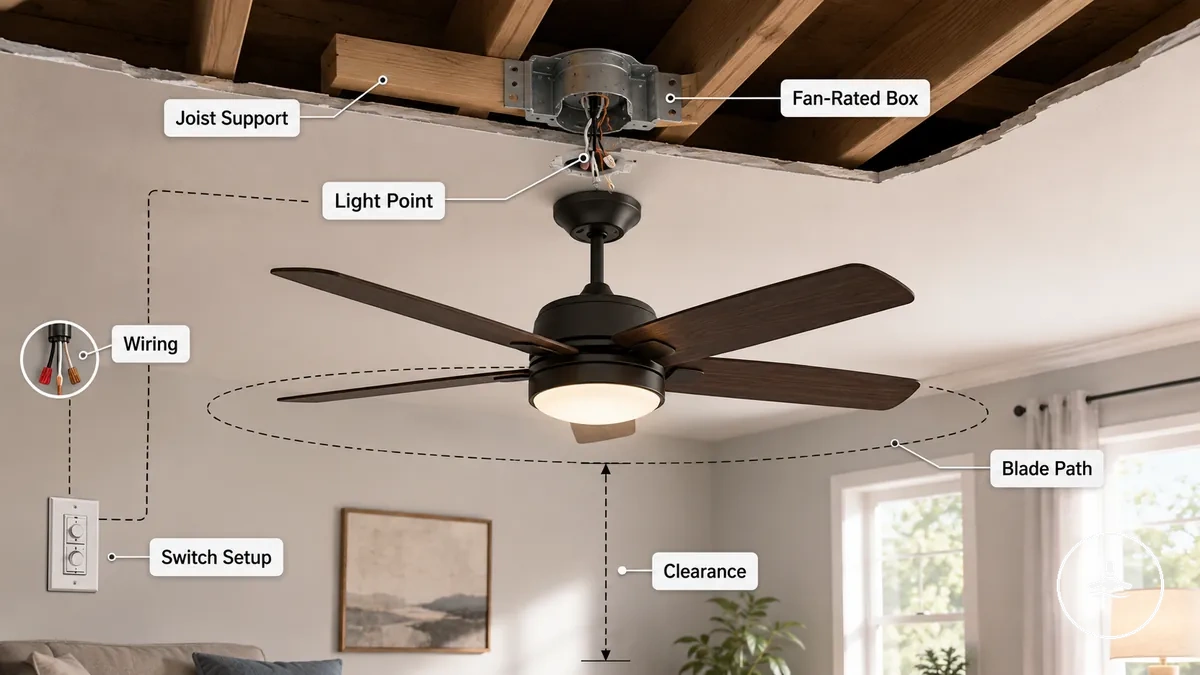

شروط التركيب قبل استبدال وحدة الإضاءة

يمكنك استبدال وحدة الإضاءة بمروحة سقف بإضاءة فقط عندما يكون الموقع والدعم والأسلاك وإعداد المفاتيح والخلوص مناسبة. قد تكون نقطة الإضاءة الحالية نقطة بداية، لكنها لا تثبت أن السقف جاهز لمروحة في حالة حركة.

قد توفر نقطة الإضاءة الحالية الطاقة بينما تفتقر إلى الدعم الهيكلي المصنف للمراوح. قد يحتاج الصندوق الكهربائي إلى أن يكون صندوقًا مصنفًا للمراوح، مثبتًا برافدة أو دعامة مناسبة، وموضعًا حيث يمكن للمروحة والإضاءة العمل دون خطر التلامس. تحتاج الأسلاك وإعداد المفاتيح أيضًا إلى المراجعة لأن سرعة المروحة وتشغيل الإضاءة والتحكم المنفصل قد تعتمد على الدائرة الكهربائية الحالية وتخطيط التحكم.

يجب التحقق من الدعم والخلوص قبل اعتبار الاستبدال مناسبًا. تحقق من شروط التركيب هذه قبل استخدام نقطة الإضاءة الحالية لمروحة سقف بإضاءة:

• موضع الوحدة: يجب أن تضع نقطة التثبيت المروحة حيث يمكن لتدفق الهواء ومسار الشفرات وسقوط الإضاءة العمل دون خلق مشكلة خلوص في الغرفة.
• نوع الصندوق الكهربائي: يجب أن يكون صندوق السقف مصنفًا للمراوح أو مؤكدًا بطريقة أخرى كمناسب لدعم وحركة تجميع المروحة.
• الدعم الهيكلي: يجب أن تتصل نقطة التثبيت برافدة أو دعامة أو تثبيت هيكلي مناسب بدلاً من الاعتماد فقط على صندوق خفيف التحمل.
• إعداد المفاتيح: يجب أن يتوافق تخطيط المفاتيح والتحكم مع التحكم المقصود للمروحة والإضاءة، خاصة عند الحاجة إلى تحكم منفصل أو جهاز استقبال عن بعد.
• مادة السقف: يجب أن يسمح سطح السقف بالتثبيت الآمن دون إخفاء دعم ضعيف أو مادة تالفة أو نقاط تثبيت غير مؤكدة.
• الوصول إلى الرافدة: قد يؤثر الوصول إلى الإطار أو الدعامة على ما إذا كان يمكن جعل الموقع جاهزًا للمروحة دون افتراضات غير آمنة.
• خلوص الغرفة: يجب أن يترك مسار الشفرات والتباعد عن الجدران وموضع الأثاث وسقوط الإضاءة خلوصًا قابلاً للاستخدام كافيًا لتجميع المروحة والإضاءة.

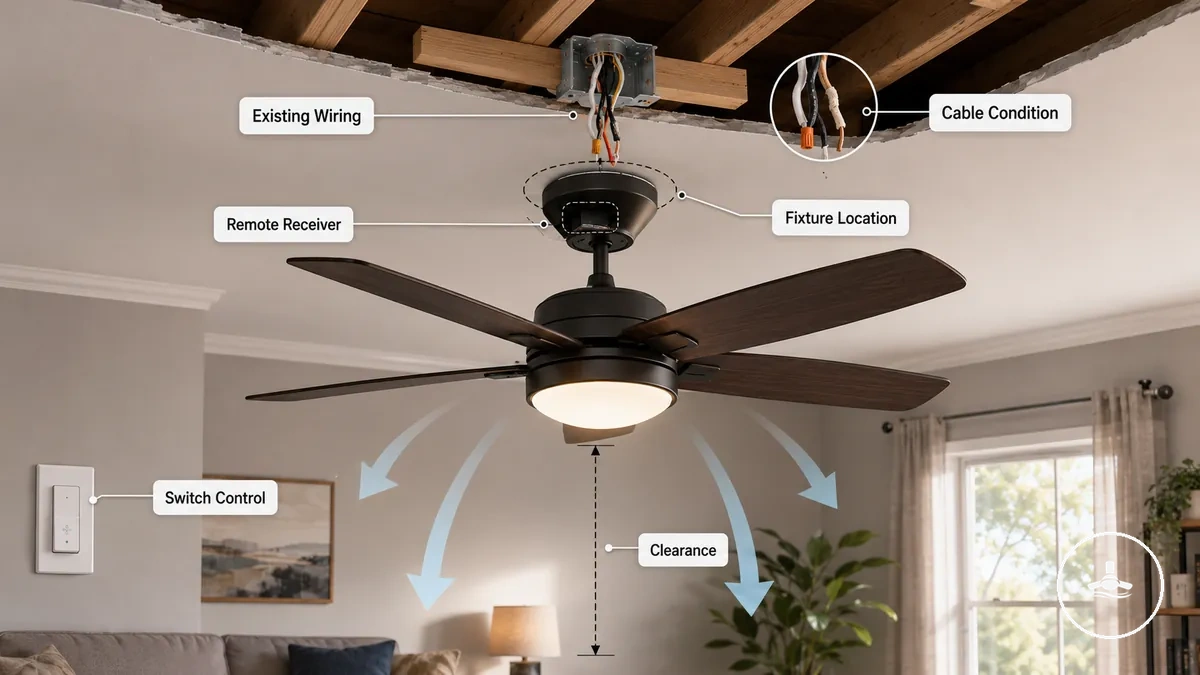

حدود الأسلاك الحالية والتحكم بالمفاتيح وموقع الوحدة

تحدد الأسلاك الحالية والتحكم بالمفاتيح وموقع الوحدة ما إذا كان استبدال وحدة الإضاءة بمروحة سقف بإضاءة أمرًا مباشرًا أو محدودًا أو قد يتطلب تغييرات. لا يؤكد وجود الأسلاك الكهربائية وحده أن التركيب جاهز للتشغيل المقصود للمروحة والإضاءة.

قد تدعم الأسلاك الحالية جزءًا فقط من إعداد التحكم المطلوب، اعتمادًا على حالة الكابل وترتيب المفاتيح. قد يعتمد موضع جهاز الاستقبال عن بعد أيضًا على المساحة المتوفرة في الغطاء. يجب أن يوفر موقع الوحدة تدفق هواء وخلوصًا مناسبين، حتى عند توفر الطاقة.

• التحكم بالمفاتيح: يجب أن يناسب مفتاح الحائط ترتيب التحكم المقصود للمروحة والإضاءة؛ قد يعتمد التحكم المنفصل للمروحة والإضاءة على الأسلاك الحالية.
• جهاز الاستقبال عن بعد: قد تحد المساحة المتوفرة لجهاز الاستقبال داخل الغطاء من إمكانية تركيب جهاز استقبال عن بعد.
• حالة الكابل: قد تحتاج الأسلاك الحالية إلى الفحص عندما تكون حالة الكابل غير مؤكدة.
• موقع الوحدة: يجب أن تدعم نقطة الوحدة تدفق الهواء المناسب وتوفر خلوصًا كافيًا لمسار الشفرات.
• الخلوص: يجب ألا تقيد الجدران أو الأثاث أو ميزات السقف القريبة حركة المروحة أو موضع الإضاءة بعد التركيب.

متطلبات هيكل السقف والصندوق المصنف للمراوح

تتطلب نقطة السقف التي تدعم مروحة في حالة حركة دعماً مصنفاً للمراوح بدلاً من توصيلة جاهزة للإضاءة القياسية. تعتمد ملاءمة نقطة التثبيت على هيكل السقف والصندوق المصنف للمراوح وربط الإطار وطريقة دعم التجميع.

صُمم الصندوق المصنف للمراوح ليعمل مع دعم هيكلي مناسب، مثل رافدة أو دعامة، بدلاً من الاعتماد فقط على صندوق سقف قياسي. يجب تثبيت نقطة التثبيت من خلال إطار مناسب بحيث يمكنها تحمل وزن المروحة وحمل الاهتزاز أثناء التشغيل العادي. في المقابل، قد يوفر صندوق التوصيل خفيف التحمل توصيلة كهربائية دون أن يكون مناسباً لمتطلبات الحركة والدعم لمروحة السقف.

يمكن أن تختلف الملاءمة الدقيقة حسب المروحة وحالة هيكل السقف ومتطلبات التركيب المحلية. يجب تجنب الدعم الهيكلي المرتجل لأن نقطة التثبيت يجب أن تتطابق مع ظروف التركيب بدلاً من الافتراضات.

جزء الدعم	سمة تحمل الحمولة	الحالة المقبولة أو خطر التركيب
الصندوق المصنف للمراوح	مصمم لدعم حركة المروحة وحمل الاهتزاز	قد يكون مناسباً عند التثبيت الصحيح؛ قد يشكل صندوق التوصيل القياسي خطراً على التركيب.
تثبيت صندوق السقف	تثبيت آمن برافدة أو دعامة	يعتمد الدعم على التثبيت الهيكلي المناسب بدلاً من صندوق السقف وحده.
هيكل السقف	إطار مستقر عند نقطة التثبيت	قد يقلل الإطار الضعيف أو التالف من ملاءمة التركيب.
وزن المروحة وحركتها	حمل اهتزاز مستمر	تختلف متطلبات الدعم حسب المروحة وحالة السقف وسياق التركيب.
مادة السقف	دعم هيكلي متوافق	لا تؤكد مادة السطح وحدها أن نقطة التثبيت جاهزة للمروحة.
الوصول إلى الإطار	اتصال برافدة أو دعامة	قد يحد الوصول المحدود من طرق التركيب المتاحة.

دعم صندوق التوصيل وتثبيته برافدة السقف

يجب تثبيت صندوق التوصيل بدعم هيكلي مناسب، مثل رافدة أو دعامة سقف، قبل استخدامه لدعم مروحة سقف. يساعد كل من التصنيف المصنف للمراوح والتثبيت الهيكلي الآمن في تحديد نقطة تثبيت مخصصة لحركة المروحة بدلاً من توصيلة إضاءة قياسية.

قد تتطلب صناديق التوصيل القديمة أو التثبيتات المخفية مزيدًا من الفحص لأن المظهر وحده قد لا يؤكد الملاءمة. يمكن أن يكون التصنيف المصنف للمراوح مؤشرًا مفيدًا، لكن يجب أيضًا مراعاة التثبيت برافدة أو دعامة سقف، وثبات المثبتات، وحالة نقطة التثبيت عندما يكون الدعم غير مؤكد.

• التصنيف المصنف للمراوح: تحقق من أن صندوق التوصيل مُعرف لدعم المروحة لتقليل خطر استخدام صندوق مخصص للإضاءة فقط.
• رافدة أو دعامة السقف: تأكد من تثبيت صندوق التوصيل بشكل آمن بالإطار الهيكلي لتقليل الحركة تحت حمل الاهتزاز.
• المثبتات: تحقق من أن المثبتات تبدو آمنة لأن التثبيت المرتخي قد يسمح بحركة غير مرغوب فيها.
• الحركة: قد تشير الحركة الملحوظة عند نقطة التثبيت إلى ضرورة تقييم الدعم الهيكلي قبل التركيب.
• دعم الجبس فقط: إذا بدا أن صندوق التوصيل يعتمد فقط على الجبس، فقد يحتاج التثبيت الهيكلي إلى التحقق لأن السطح وحده لا يؤكد وجود دعم مناسب.

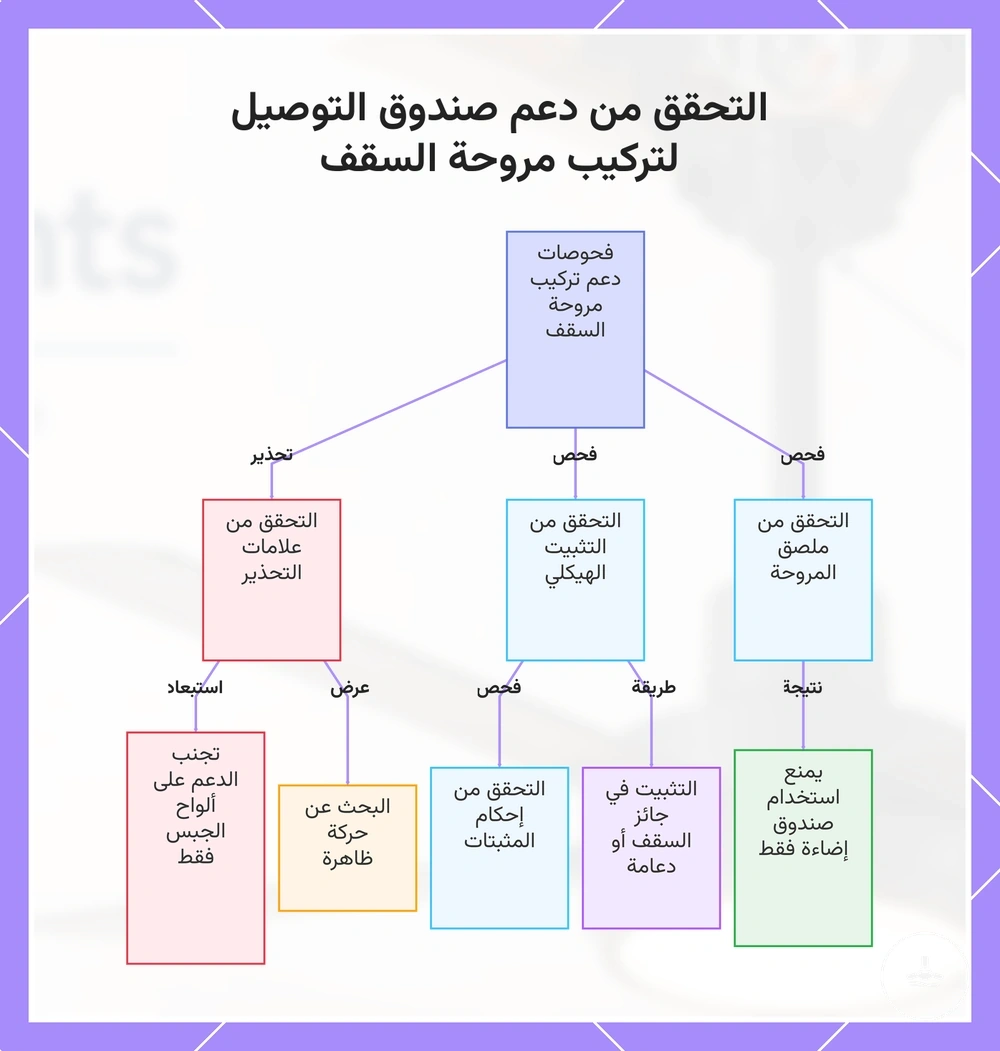

يوضح هذا المخطط الفحوصات الرئيسية اللازمة للتأكد من أن صندوق التوصيل مدعوم بشكل مناسب لتركيب مروحة السقف.

متطلبات شريط التثبيت والتجهيزات

ينقل شريط التثبيت تجميع المروحة إلى نقطة الدعم المصنفة للمراوح، مما يساعد في التحكم في نقل الحمولة والاهتزاز أثناء التشغيل. يجب أن يتطابق شريط التثبيت مع نقطة الدعم لأن مكونات التثبيت لا يمكنها تعويض ضعف دعم السقف.

يجب أن تتطابق مكونات التثبيت مع المروحة والغطاء وطريقة التثبيت المختارة. قد تختلف التوافقية بين تركيبات قضيب التعليق والتركيب المتلاصق مع السقف، ويجب استخدام أي كابل أمان فقط عندما ينطبق على المروحة وتعليمات الشركة المصنعة.

تحقق من مكونات التثبيت قبل التركيب:

• شريط التثبيت: تأكد من أن شريط التثبيت يتطابق مع نقطة الدعم المصنفة للمراوح للحفاظ على نقل الحمولة والتحكم في الاهتزاز بشكل مناسب.
• البراغي والمثبتات المرفقة: استخدم البراغي والمثبتات المتوافقة المرفقة والمخصصة للمروحة لأن المكونات العامة قد لا تناسب حالة التثبيت.
• الغطاء: تحقق من أن الغطاء يثبت على شريط التثبيت بشكل صحيح ويوفر خلوصًا مناسبًا للتركيب المقصود.
• قضيب التعليق أو التركيب المتلاصق: تحقق من أن مكونات التثبيت تتطابق مع واجهة قضيب التعليق أو التركيب المتلاصق المختارة بدلاً من التعامل مع الطريقتين كقابلتين للتبديل.
• كابل الأمان: حيثما ينطبق، تأكد من أن كابل الأمان مناسب للمروحة وطريقة التثبيت، مع اتباع تعليمات الشركة المصنعة عند توفرها.

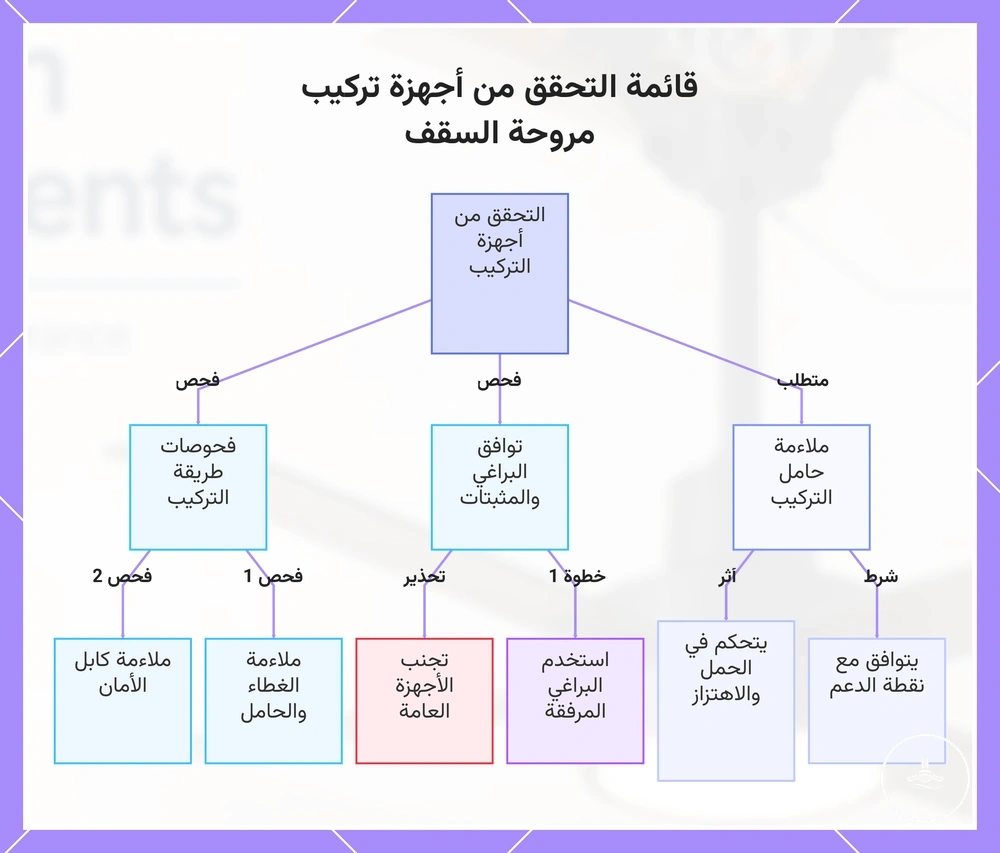

يوضح هذا المخطط الفحوصات الرئيسية لتوافق أجهزة تركيب مروحة السقف قبل التركيب، وتشمل ملاءمة الحامل، واستخدام المثبتات، والتحقق من طريقة التركيب.

حدود الخلوص لوضع آمن للمروحة والإضاءة

حدود الخلوص مناسبة فقط عندما لا يشكل مسار الشفرات والإضاءة والجدران والأبواب والأثاث خطر التصادم أو خطر على الخلوص الرأسي بعد التركيب. قد تكون مروحة السقف بإضاءة في وسط الغرفة، لكن الجدران أو الخزائن أو الأبواب أو الأثاث المحيط يمكن أن تجعل التركيب غير مناسب إذا كانت تتعارض مع التشغيل الآمن.

ينظم الجدول أدناه شروط الخلوص حسب الخلوص الأرضي والخلوص الجداري ومسار الشفرات وإعاقة الإضاءة. يربط كل جزء من المروحة بسمة الخلوص الخاصة به بحيث يمكن تقييم خطر التصادم المحتمل أو إعاقة تدفق الهواء قبل التركيب.

تعتمد حدود الخلوص الدقيقة على طراز المروحة وتخطيط الغرفة وارتفاع السقف وامتداد وحدة الإضاءة وإرشادات التركيب السارية. تحقق من المساحة المتاحة قبل التركيب بدلاً من افتراض أن نقطة التثبيت المركزية توفر خلوصًا كافيًا في كل اتجاه.

جزء المروحة	سمة الخلوص	الحالة المقبولة أو خطر التصادم
مسار الشفرات	الخلوص الجداري	يجب أن تظل حركة الشفرات خالية من الجدران القريبة لتقليل خطر التصادم.
تجميع المروحة	الخلوص الأرضي	يجب أن يظل الخلوص الرأسي مناسبًا للغرفة وظروف التركيب.
امتداد وحدة الإضاءة	خلوص التموضع	يجب ألا تعيق الإضاءة الحركة العادية أسفل الوحدة.
فتح الأبواب والخزائن	منطقة الإعاقة	يجب ألا تدخل الأبواب أو الخزائن عند فتحها إلى مسار الشفرات أو منطقة الإضاءة.
الأثاث	إعاقة تدفق الهواء	قد يقلل الأثاث الكبير من تدفق الهواء أو يزيد من خطر التلامس عند وضعه بالقرب من المروحة.

لمراجعة أوسع قبل التركيب، يمكن أن تساعد قائمة سلامة الوزن والخلوص في تنظيم الفحوصات الداعمة إلى جانب شروط خلوص الغرفة.

فحوصات الخلوص الأرضي والجداري والسقفي

تؤكد فحوصات الخلوص الأرضي والجداري والسقفي ما إذا كانت مروحة السقف بإضاءة تناسب محيط الغرفة دون مشاكل تلامس أو خلوص رأسي. تعتمد المسافة المناسبة على أبعاد المروحة وتخطيط الغرفة ومناطق الإعاقة القريبة.

يجب أن يراعي كل فحص مسار شفرات المروحة وعمق غطاء الإضاءة ومناطق التلامس المحيطة قبل متابعة التركيب لمنع تلامس الشفرات أو تقليل الخلوص الرأسي أو التداخل من الأثاث وفتح الأبواب. استخدم فحوصات الخلوص هذه لتأكيد المساحة القابلة للاستخدام حول المروحة والإضاءة:

• الخلوص الأرضي: قس أو قدر المساحة أسفل الشفرات والإضاءة لتأكيد أن الخلوص الرأسي يظل قابلاً للاستخدام في الغرفة.
• الخلوص الجداري: لاحظ المسافة من مسار الشفرات إلى الجدران القريبة حتى لا تعمل المروحة داخل منطقة تلامس ضيقة.
• الخلوص السقفي: تحقق من المساحة حول غلاف المحرك والغطاء ومنطقة السقف حتى يمكن للمروحة والإضاءة الجلوس دون إعاقة.
• عمق غطاء الإضاءة: قارن عمق غطاء الإضاءة مع ارتفاع السقف لأن الإضاءة الأعمق يمكن أن تقلل الخلوص الرأسي أسفل الوحدة.
• فتح الأبواب: افتح الأبواب أو الخزائن القريبة لتأكيد أنها لا تدخل إلى مسار الشفرات أو منطقة الإضاءة.
• قرب الأثاث: لاحظ الأثاث الكبير بالقرب من المروحة لأن الأجسام القريبة يمكن أن تقيد تدفق الهواء أو تزيد خطر التلامس.

حدود التركيب للأسقف المنخفضة والتركيب المتلاصق

يمكن للتركيب المتلاصق أن يقلل الامتداد أسفل السقف، لكنه لا يلغي متطلبات الدعم أو الخلوص. تعتمد الملاءمة على ارتفاع السقف المتاح وخلوص الشفرات وعمق وحدة الإضاءة وظروف التركيب عند نقطة التثبيت.

قد تساعد مروحة هاجر أو أي تركيب منخفض المستوى آخر في تقليل المسافة بين المروحة والسقف، لكن الامتداد المنخفض قد ينطوي على مقايضة في تدفق الهواء. يجب الاستمرار في تقييم خلوص الشفرات وعمق وحدة الإضاءة لأن الخلوص الرأسي المتاح والمساحة القابلة للاستخدام يختلفان حسب تخطيط الغرفة وأبعاد المروحة.

تسلط المقارنة أدناه الضوء على فائدة الامتداد المنخفض إلى جانب حدود التركيب المتبقية. تحقق من حدود التركيب للأسقف المنخفضة قبل اختيار طريقة التثبيت.

فائدة الامتداد المنخفض	حدود التركيب المتبقية
يمكن للتركيب المتلاصق أو مروحة هاجر وضع المروحة أقرب إلى السقف.	يجب أن يظل ارتفاع السقف والدعم وخلوص الشفرات وعمق وحدة الإضاءة مناسبين للتركيب.
قد يحسن المستوى المنخفض الخلوص الرأسي المتاح في بعض الغرف.	قد ينطوي الامتداد المنخفض على مقايضة في تدفق الهواء اعتمادًا على تصميم المروحة وتخطيط الغرفة.

شروط تركيب قضيب التعليق والسقف المائل

يعتمد تركيب قضيب التعليق والسقف المائل على زاوية السقف وتوافق مهايئ السقف ودعم التثبيت والخلوص المتاح. يتطلب التثبيت الزاوي مكونات متوافقة ويجب أن يسمح بتسوية مناسبة للشفرات بينما توفر نقطة التثبيت دعماً مناسباً للتركيب.

تؤثر زاوية السقف وطول قضيب التعليق على تسوية الشفرات وارتفاع تعليق الإضاءة والخلوص حول المروحة. يعتمد طول الامتداد المناسب على طراز المروحة وأبعاد الغرفة وتوافق الغطاء والظروف عند نقطة التثبيت الحالية بدلاً من توصية واحدة.

استخدم هذه المعايير لتقييم ما إذا كانت نقطة التركيب الحالية مناسبة. للحصول على إرشادات أوسع تتجاوز فحص التركيب هذا، راجع التركيب على سقف مائل.

• زاوية السقف: تأكد من أن زاوية السقف المائل أو السقف المقبب مناسبة للتثبيت الزاوي المقصود لأن جدوى التثبيت يمكن أن تختلف باختلاف زاوية السقف.
• مهايئ السقف: تحقق من أن مهايئ السقف أو مهايئ الميل متوافق مع نقطة التثبيت والغطاء لأن ملاءمة المهايئ تؤثر على جدوى التركيب.
• قضيب التعليق وتسوية الشفرات: تأكد من أن قضيب التعليق المختار يمكنه دعم تسوية مناسبة للشفرات وخلوص مناسب لظروف التركيب.
• توافق الغطاء: تحقق من توافق الغطاء مع ترتيب التثبيت الزاوي لأن الغطاء يجب أن يناسب زاوية السقف ومكونات التثبيت.
• ارتفاع تعليق الإضاءة: قم بتقييم ارتفاع تعليق الإضاءة النهائي لأن تجميع قضيب التعليق والإضاءة قد يؤثر على الخلوص الرأسي والخلوص القابل للاستخدام.

الجاهزية الكهربائية لتشغيل المروحة والإضاءة

تعني الجاهزية الكهربائية أن تشغيل محرك المروحة والإضاءة يمكن تزويده بالطاقة والتحكم به وتوصيله بأمان بعد التأكد من ملاءمة نقطة التثبيت فيزيائياً. يجب حل مسائل عزل الطاقة وملاءمة الدائرة وحالة الأسلاك وترتيب التحكم المقصود قبل البدء في أعمال التوصيل الكهربائي.

يؤثر مصدر التيار الكهربائي وأسلاك التحكم والمساحة المتوفرة في الغطاء على كيفية التحكم في تشغيل محرك المروحة والإضاءة. قد يؤثر ترتيب مفتاح الحائط والتحكم المنفصل أو المشترك للمروحة والإضاءة وموضع جهاز الاستقبال عن بعد وحالة الأسلاك الثابتة على ما إذا كان التركيب المخطط له مناسباً.

تنظم قائمة المراجعة أدناه الجاهزية حسب احتياجات الطاقة والتحكم والحمولة والتوصيل. تحدد القائمة الجاهزية الكهربائية فقط؛ قد تتطلب قرارات الأسلاك المعقدة والأعمال التي يجب أن تتوافق مع متطلبات الكود المحلي المطبق أو الترخيص كهربائياً مؤهلاً.

• عزل الطاقة: يجب عزل مصدر التيار الكهربائي قبل أعمال التوصيل لتقليل خطر السلامة الكهربائية.
• ملاءمة الدائرة: يجب أن تكون الدائرة مناسبة لتشغيل محرك المروحة والإضاءة المقصود لأن ظروف التغذية غير المناسبة قد تؤثر على التشغيل الآمن.
• مفتاح الحائط والتحكم: يجب أن يدعم مفتاح الحائط التحكم المنفصل أو المشترك المقصود للمروحة والإضاءة بحيث يمكن لطريقة التشغيل المختارة أن تعمل كما هو مخطط.
• جهاز الاستقبال عن بعد: يجب أن يوفر الغطاء مساحة كافية لوحدة جهاز الاستقبال عن بعد عند استخدام طريقة التحكم هذه.
• حالة الأسلاك: يجب أن تكون الأسلاك الثابتة في حالة مناسبة لأن الأسلاك التالفة أو غير المؤكدة قد تتطلب تقييماً إضافياً قبل التوصيل.
• الكود المحلي والترخيص: قد تحتاج الأعمال الكهربائية إلى الامتثال لمتطلبات الكود المحلي المطبق أو الترخيص، مما قد يتطلب كهربائياً مؤهلاً حسب التركيب.

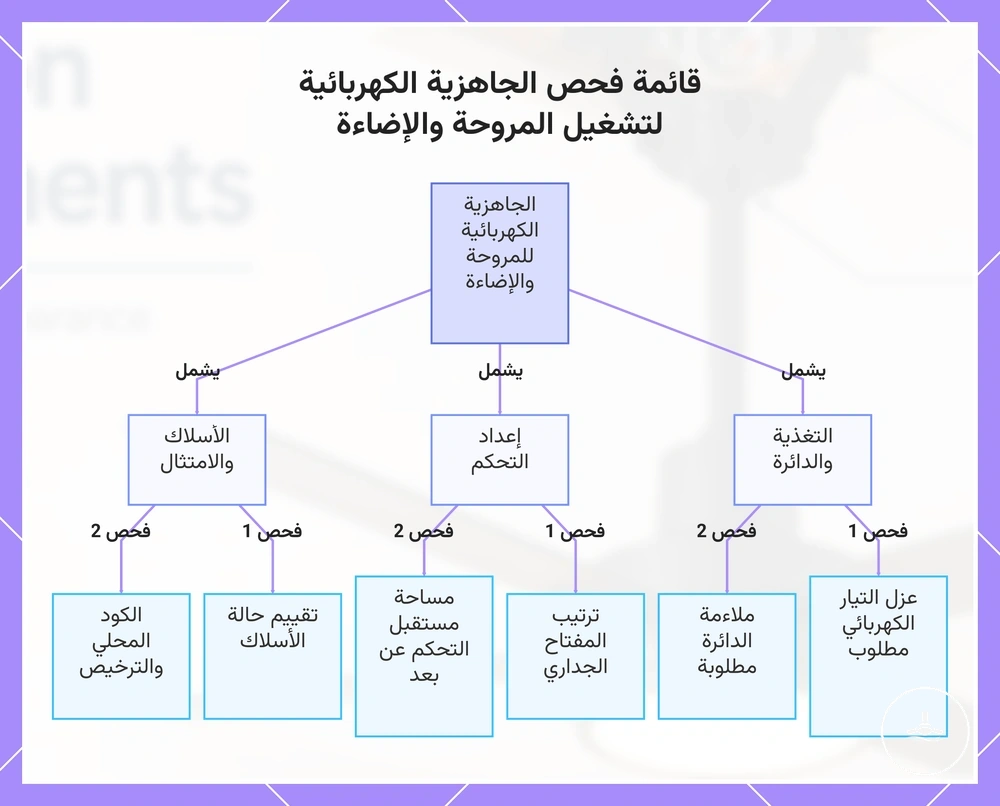

يجمع هذا المخطط الفحوصات الأساسية للجاهزية في فئات التغذية والدائرة، وإعداد التحكم، والأسلاك والامتثال.

فحوصات عزل الطاقة وحمل الدائرة والامتثال للكود

يجب إكمال فحوصات عزل الطاقة وحمل الدائرة والامتثال للكود قبل البدء في أعمال التوصيل الكهربائي لأنها تساعد في تقليل خطر الصعق الكهربائي والحمل الزائد ومخاطر الامتثال. تحدد قائمة المراجعة أدناه فحوصات السلامة الرئيسية التي يجب تأكيدها قبل متابعة التركيب دون توفير إجراءات الاختبار الكهربائي أو التوصيل.

يمكن أن يختلف الكود المحلي ومتطلبات الامتثال والتزامات الترخيص وظروف المناطق الرطبة حسب الموقع. عندما يكون التحقق من الجهد الكهربائي أو تقييم الامتثال مطلوباً، قد تحتاج الأعمال إلى أن ينفذها كهربائي مؤهل لدعم السلامة الكهربائية.

• عزل الطاقة والقاطع: تأكد من عزل القاطع الصحيح قبل أعمال التوصيل للمساعدة في تقليل خطر الصعق الكهربائي.
• التحقق من الجهد الكهربائي: عندما يكون التحقق مطلوباً، يجب أن ينفذه شخص مؤهل لأن التحقق غير الصحيح قد يخلق مخاطر تتعلق بالسلامة الكهربائية.
• حمل الدائرة: تأكد من أن حمل الدائرة وسعة الدائرة مناسبان لتشغيل محرك المروحة والإضاءة المقصود للمساعدة في تقليل خطر الحمل الزائد.
• ظروف المناطق الرطبة: عندما يكون التعرض للرطوبة ممكناً، تأكد من مراعاة الكود المحلي المطبق ومتطلبات الامتثال لأن شروط سلامة كهربائية إضافية قد تنطبق.
• الكود المحلي والامتثال: تحقق من أي متطلبات امتثال أو ترخيص مطبقة قبل متابعة الأعمال الكهربائية، حيث قد تتطلب بعض التركيبات كهربائياً مؤهلاً.

أسلاك الإضاءة وأجهزة الاستقبال عن بعد ومفاتيح الحائط

يحدد إعداد التحكم كيفية توصيل وتشغيل المروحة والإضاءة. تؤثر أسلاك الإضاءة وترتيب مفتاح الحائط وأي جهاز استقبال عن بعد على سرعة المروحة وتشغيل الإضاءة ومسار التركيب قبل إكمال التوصيلات الكهربائية.

يمكن أن تختلف أسلاك الإضاءة الحالية ومساحة الغطاء وموضع جهاز الاستقبال حسب طراز المروحة والدائرة الحالية. قد يعتمد الإعداد الذي يعمل بالتحكم عن بعد على جهاز استقبال عن بعد أو وحدة تحكم مثبتة داخل الغطاء، بينما يعتمد الإعداد الذي يعمل بالتحكم الجداري بشكل مباشر على مفتاح الحائط المتاح وأسلاك التحكم. للحصول على تخطيطات كهربائية أكثر تفصيلاً، راجع متطلبات التوصيل الكهربائي.

• التحكم المنفصل: قد تسمح أسلاك المروحة والإضاءة المنفصلة بسرعة مروحة مستقلة وتشغيل إضاءة منفصل، اعتماداً على إعداد المفتاح الحالي.
• المفتاح المشترك: قد يتحكم المفتاح المشترك في كلا الوظيفتين معاً ما لم يدعم تكوين التحكم المحدد التحكم المنفصل.
• جهاز الاستقبال عن بعد: يجب أن يتسع جهاز الاستقبال عن بعد أو وحدة التحكم داخل مساحة الغطاء المتاحة لأن المساحة المحدودة قد تؤثر على جاهزية التركيب.
• توافق التعتيم: يعتمد توافق التعتيم على إضاءة LED وإعداد التحكم وتصميم المروحة، لذا قد لا يكون كل باهتة مناسبة.
• تكوين التحكم: اختر ترتيب التحكم وفقاً لأسلاك الإضاءة الحالية ومفتاح الحائط ومساحة الغطاء بدلاً من افتراض أن تكويناً واحداً يناسب كل تركيب.

تسلسل تركيب مروحة السقف بإضاءة

يبدأ تسلسل التركيب فقط بعد التحقق من الدعم والخلوص والجاهزية الكهربائية. يساعد اتباع الترتيب الصحيح في تنظيم التحضير والتثبيت والتوصيل والتجميع والاختبار مع تقليل خطر مشاكل التركيب التي قد تنجم عن تجاوز فحص مسبق.

تختلف متطلبات التوصيل الكهربائي حسب التركيب والمتطلبات المحلية المطبقة. عندما يتطلب توصيل الأسلاك أو التحقق الكهربائي معرفة متخصصة أو امتثالاً، قد تحتاج الأعمال إلى أن يكملها كهربائي مؤهل.

1. التحضير: أزل الوحدة الحالية فقط بعد التأكد من ملاءمة نقطة التثبيت وعزل الطاقة. تحقق من أن منطقة العمل جاهزة قبل المتابعة.
2. تجهيز صندوق السقف: تأكد من أن صندوق السقف مناسب للتركيب المقصود ومدعوم بشكل آمن. تحقق من أن نقطة التثبيت جاهزة لتركيب شريط التثبيت.
3. شريط التثبيت: ثبت شريط التثبيت باستخدام عملية التثبيت المقصودة. تحقق من تثبيته بإحكام قبل دعم تجميع المروحة.
4. تجميع المروحة: ضع وثبت تجميع المروحة على شريط التثبيت. تحقق من أن جسم المروحة مدعوم بشكل صحيح قبل متابعة الأعمال الكهربائية.
5. توصيل الأسلاك: أكمل توصيل الأسلاك باستخدام تكوين التحكم المقصود وجهاز الاستقبال حيثما ينطبق. قد تتطلب هذه الخطوة كهربائياً مؤهلاً. تحقق من أن جميع التوصيلات آمنة قبل إغلاق الغطاء.
6. تركيب الشفرات ووحدة الإضاءة: أكمل تركيب الشفرات ووحدة الإضاءة بالترتيب المقصود. تأكد من توازن الشفرات وأن جميع المكونات مثبتة بإحكام.
7. الاختبار: أعد توصيل الطاقة فقط بعد اكتمال التركيب وقم بإجراء اختبار وظيفي. تحقق من تشغيل المروحة وتشغيل الإضاءة ووظائف التحكم المختارة قبل الاستخدام العادي.

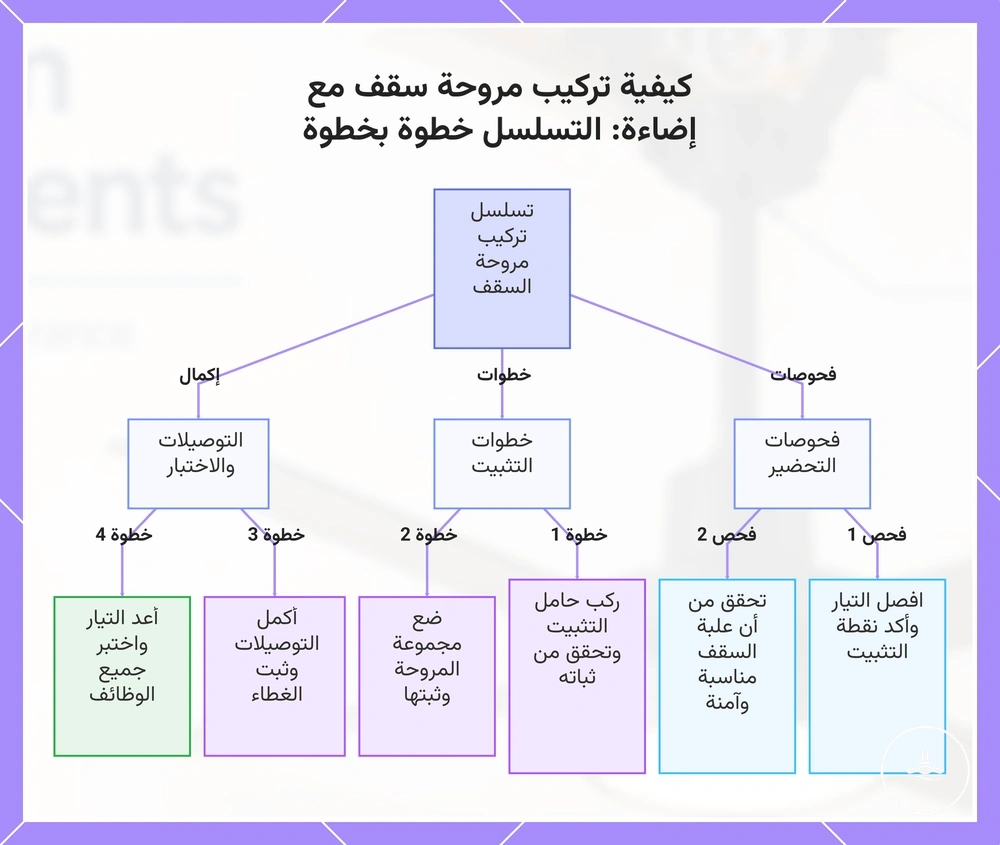

يوضح هذا المخطط المراحل المتسلسلة والفحوصات الأساسية لتركيب مروحة سقف مع إضاءة، من التحضير إلى الاختبار النهائي.

إزالة الوحدة القديمة وتجهيز صندوق السقف

تساعد إزالة الوحدة القديمة وتجهيز صندوق السقف في تحديد ما إذا كانت نقطة السقف قد تكون جاهزة للمروحة. يكشف هذا التحضير عن حالة نقطة التثبيت والدعم والأسلاك قبل متابعة التركيب.

يجب تأكيد عزل الطاقة قبل إزالة الوحدة أو فحص الصندوق. إذا كان التحقق من الدعم أو حالة الأسلاك غير مؤكد، قد يكون هناك حاجة إلى مزيد من التقييم قبل أن يمكن اعتبار نقطة السقف مناسبة للمروحة.

1. عزل الطاقة: تأكد من عزل الطاقة قبل إزالة الوحدة القديمة، ثم تحقق من أن أعمال التحضير يمكن أن تبدأ بأمان.
2. إزالة الوحدة: أزل الوحدة القديمة بحذر واكشف صندوق السقف. تحقق من إمكانية فحص نقطة التثبيت دون افتراض إمكانية إعادة استخدام المكونات الحالية.
3. فحص الصندوق والتحقق من الدعم: افحص صندوق السقف وتحقق مما إذا كان دعمه قد يكون مناسبًا لتركيب مصنف للمراوح قبل المتابعة.
4. حالة الأسلاك: لاحظ حالة الأسلاك المرئية بحثًا عن علامات التلف أو عدم اليقين. إذا كانت الحالة غير واضحة، قد يكون التقييم الإضافي مناسبًا قبل متابعة التركيب.
5. تحضير السطح: تأكد من أن سطح التثبيت نظيف وخالٍ من العوائق بحيث يكون صندوق السقف والمنطقة المحيطة جاهزين للمرحلة التالية من التركيب.

تركيب المروحة وتوصيل الأسلاك وتجميعها واختبارها

يبدأ تركيب المروحة وتوصيل الأسلاك وتجميعها واختبارها بعد التأكد من ملاءمة نقطة السقف. يساعد الحفاظ على توافق التركيب والأسلاك والتوازن طوال عملية التركيب في دعم التثبيت والتجميع الصحيح والاختبار الوظيفي الموثوق قبل التشغيل العادي.

قد يعتمد التوصيل الكهربائي وموضع جهاز الاستقبال على تصميم المروحة وظروف التركيب، وقد تتطلب الأعمال الكهربائية كهربائياً مؤهلاً. أكمل الاختبار النهائي فقط بعد تجميع المروحة والشفرات ووحدة الإضاءة بالكامل.

1. تثبيت شريط التثبيت: ثبت شريط التثبيت على نقطة الدعم المجهزة وتأكد من تثبيته بإحكام قبل المتابعة.
2. تعليق جسم المحرك: ضع جسم المحرك على شريط التثبيت.
   • تأكد من استقرار جسم المحرك بشكل صحيح.
   • تحقق من بقاء الدعم مستقراً قبل توصيل الأسلاك.
3. إكمال توصيل الأسلاك: قم بتوصيل الأسلاك باستخدام طريقة التركيب المقصودة.
   • تحقق من أن توصيل الأسلاك آمن.
   • تأكد من موضع جهاز الاستقبال، إذا كان ذلك مناسباً، قبل إغلاق الغطاء.
4. إنهاء تجميع الشفرات: اربط تجميع الشفرات وتحقق من تثبيت كل شفرة بإحكام قبل تركيب وحدة الإضاءة.
5. تركيب وحدة الإضاءة: ثبت وحدة الإضاءة وتأكد من تثبيتها بإحكام قبل استعادة الطاقة.
6. إجراء فحص التوازن والاختبار: استعد الطاقة بعد اكتمال التجميع، ثم أكمل اختباراً وظيفياً. تحقق من الاهتزاز وتشغيل الإضاءة وسرعات المروحة والضوضاء غير العادية قبل اعتبار التركikب مكتملاً.

أخطاء التركيب التي تؤدي إلى تركيب غير آمن أو غير مناسب

تحدث أخطاء التركيب غالباً عند تجاهل متطلبات الدعم أو الخلوص أو الكهرباء قبل التجميع. يمكن أن يساعد تحديد حالات الفشل هذه التي يمكن تفاديها حسب السبب والسمة المتأثرة وطريقة الوقاية في تقليل الدعم غير الآمن والتركيب غير المناسب والتشغيل غير الموثوق للمروحة أو الإضاءة.

تؤثر أخطاء التركيب الميكانيكية عادةً على الدعم أو ارتفاع التثبيت أو الخلوص أو أمان المكونات، بينما تتضمن الأخطاء الكهربائية غالباً افتراضات حول الأسلاك أو عناصر تحكم غير متطابقة. تساعد مراجعة هذه الفئات قبل التركيب في تقليل المخاطر التي يمكن تفاديها دون توجيه لوم.

إذا ظهر اهتزاز أو ضوضاء غير عادية أو تشغيل إضاءة غير متناسق بعد التركيب، فقد يكون السبب أكثر من عامل تركيب واحد. قد يكون من المناسب إجراء مزيد من استكشاف الأخطاء أو تقييم مؤهل لأن الأعراض قد تتداخل.

الخطأ	السمة المتأثرة	الخطر أو الوقاية
اختيار صندوق خاطئ	الدعم	الصندوق الخاطئ يمكن أن يخلق دعماً غير آمن. تأكد من ملاءمة نقطة التثبيت قبل التركيب.
دعم ضعيف	الثبات	الدعم الضعيف قد يساهم في الاهتزاز. تحقق من الهيكل الداعم قبل التثبيت.
ارتفاع تثبيت غير مناسب	الخلوص	ارتفاع التثبيت غير الكافي يمكن أن يزيد من خطر الخلوص أو التصادم. تحقق من المساحة المتاحة قبل التركيب.
تخطي فحوصات الخلوص	مسار الشفرات	تخطي فحوصات الخلوص قد يزيد من خطر تلامس الشفرات. تأكد من الخلوصات المحيطة قبل التجميع.
مكونات مرتخية	أمان التثبيت	المكونات المرتخية قد تساهم في الاهتزاز. أكمل فحصاً نهائياً للمكونات قبل الاختبار.
افتراضات غير صحيحة عن الأسلاك	تشغيل الإضاءة وعناصر التحكم	افتراض أن الأسلاك الحالية مناسبة قد يؤثر على تشغيل المروحة أو الإضاءة. تحقق من توافق الأسلاك قبل التوصيل.
عناصر تحكم غير متطابقة	تكوين التحكم	توافق التحكم يعتمد على التركيب. تأكد من أن عناصر التحكم المختارة تتطابق مع التكوين المقصود قبل الاختبار.

صندوق خاطئ ودعم ضعيف وارتفاع تثبيت غير مناسب

يخلق اختيار الصندوق الخاطئ والدعم الضعيف وارتفاع التثبيت غير المناسب خطراً ميكانيكياً لأنها يمكن أن تؤثر على الحركة والاهتزاز وخطر التصادم والخلوص القابل للاستخدام. يساعد التعرف المبكر على هذه الظروف في منع التركيب غير المناسب من خلال ربط كل مشكلة ميكانيكية بفحص الدعم أو الخلوص المناسب قبل متابعة التركيب.

يجب تقييم الأعراض مثل الاهتزاز أو الحركة أو انخفاض خلوص الشفرات إلى جانب فحوصات الدعم والخلوص السابقة لأن أكثر من حالة ميكانيكية قد تساهم في نفس النتيجة. ينصب التركيز على التعرف على أخطاء التركيب المحلية بدلاً من توفير طرق الإصلاح.

• صندوق خاطئ: قد لا يكون الصندوق غير المصنف للمراوح مناسباً لحركة المروحة ويمكن أن يزيد من خطر الاهتزاز. تأكد من ملاءمة الصندوق قبل التثبيت.
• دعم ضعيف: يمكن للتثبيت على الجبس فقط أو أي دعم ضعيف آخر أن يسمح بالحركة، لذا يجب التحقق من دعم التثبيت قبل تثبيت المروحة.
• شريط تثبيت مرتخي: قد يساهم شريط التثبيت المرتخي في الحركة أو الاهتزاز. تأكد من أمان التثبيت قبل إكمال التركيب.
• ارتفاع تثبيت غير مناسب: يمكن أن يؤدي التثبيت المنخفض أو ارتفاع الشفرة غير الصحيح إلى تقليل الخلوص والخلوص الرأسي القابل للاستخدام، لذا يجب فحص خلوص الشفرات قبل التجميع النهائي.
• امتداد إضاءة كبير جداً: قد يقلل امتداد الإضاءة الكبير من الخلوص القابل للاستخدام ويزيد من خطر التصادم، لذا يجب تقييم ارتفاع التعليق النهائي قبل التشغيل العادي.

أخطاء الأسلاك التي تؤثر على المروحة أو الإضاءة

يمكن أن تؤثر أخطاء الأسلاك على تشغيل المروحة وتشغيل الإضاءة وسلوك التحكم والسلامة الكهربائية، لذا يجب تفسير الأعراض المتعلقة بالتركيب حسب السبب المحتمل والخطر بدلاً من التخمين. يساعد تحديد مشكلة التوصيل أولاً في تمييز خطأ الأسلاك عن مشكلة التركيب الميكانيكية.

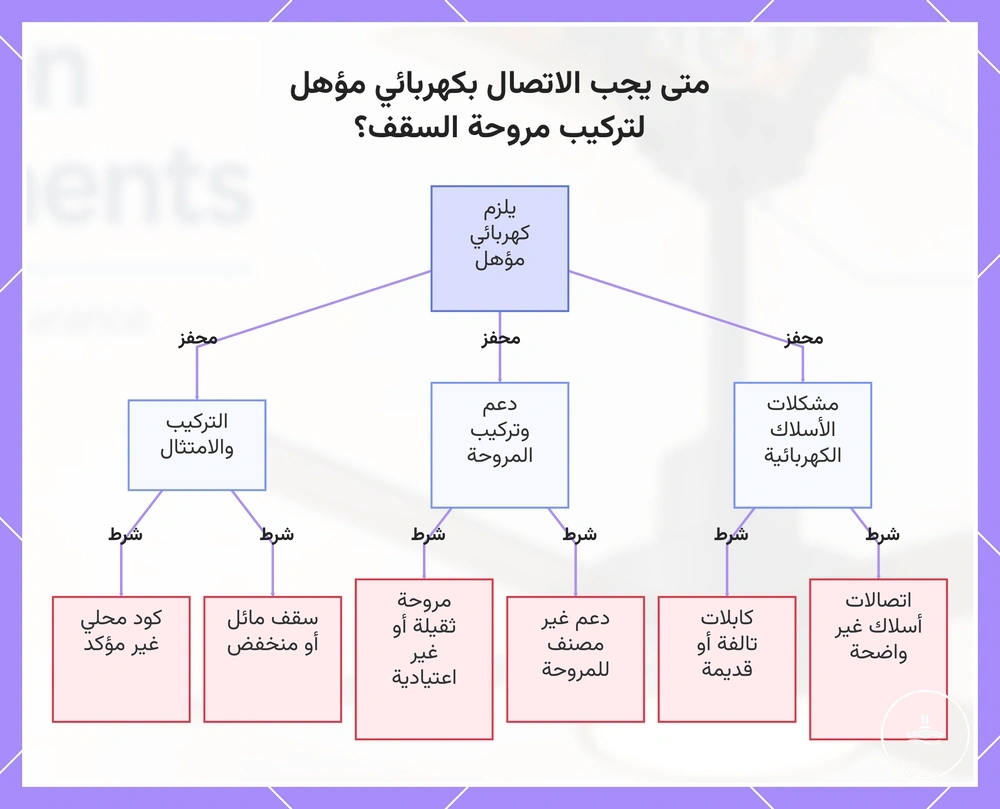

إذا استمرت مشاكل المروحة أو الإضاءة بعد فحوصات التركيب، أو إذا كانت الأعراض تشير إلى مشاكل أسلاك مخفية، قد يكون من المناسب إجراء تقييم إضافي بواسطة كهربائي مؤهل لأن السبب قد لا يكون مرئياً عند نقطة التثبيت.

خطأ في الأسلاك	التأثير المحتمل	التفسير
توصيلات مرتخية	قد يصبح تشغيل المروحة أو تشغيل الإضاءة غير متناسق.	يمكن أن تؤثر مشكلة التوصيل على التشغيل وقد تشكل خطراً على السلامة الكهربائية.
باهتة غير متوافقة	قد يحدث وميض في الإضاءة أو سلوك تحكم غير متوقع.	يعتمد توافق التحكم على الإضاءة وتكوين التحكم.
سوء وضع جهاز الاستقبال	قد يصبح استجابة التحكم عن بعد غير موثوقة.	يمكن أن يؤثر وضع جهاز الاستقبال ومساحة الغطاء المتاحة على سلوك التحكم.
ارتباك المفتاح المشترك	قد لا يعمل التحكم في سرعة المروحة والإضاءة كما هو مقصود.	يجب أن يتطابق ترتيب المفتاح المشترك مع تكوين التحكم المقصود.
مساحة غطاء غير كافية	قد يكون وضع جهاز الاستقبال مقيداً.	يمكن أن تساهم مساحة الغطاء المحدودة في مشاكل التركيب المتعلقة بجهاز الاستقبال.

متى يلزم الاستعانة بكهربائي مؤهل

يلزم الاستعانة بكهربائي مؤهل عندما تكون الأسلاك أو الأسلاك الثابتة أو الدعم أو الامتثال أو ظروف السلامة غير مؤكدة. يجب أن ينتقل التركيب من التقييم الذاتي إلى التقييم المهني عندما يتعذر التحقق من الحالة بأمان أو عندما قد تؤثر الأعمال الكهربائية على الأسلاك الثابتة.

تشمل المسببات الشائعة للتصعيد الأسلاك غير الواضحة والكابلات التالفة والدعم غير المصنف للمراوح وتجميعات المروحة الثقيلة أو غير المعتادة ومضاعفات التركيب من الأسقف المائلة أو المنخفضة. يمكن أن يتطلب عدم التأكد من الكود أيضاً كهربائياً مرخصاً أو متخصصاً في المجال لأن المتطلبات المحلية قد تختلف حسب التركيب والمنطقة.

تنظم قائمة المراجعة أدناه ظروف الخطر التي لا ينبغي التخمين بشأنها:

• أسلاك غير واضحة: يمكن أن تخلق الأسلاك غير الواضحة خطراً على السلامة لأن توصيل المروحة والإضاءة المقصود قد لا يتطابق مع الدائرة الحالية.
• تغييرات في الأسلاك الثابتة: يجب تقييم أي حاجة لتغيير الأسلاك الثابتة بواسطة كهربائي مؤهل لأن أعمال التوصيل قد تتضمن متطلبات امتثال.
• كابلات تالفة: تتطلب الكابلات القديمة أو التالفة تقييماً مهنياً لأن الضرر المرئي قد يشير إلى مشكلة سلامة كهربائية أوسع.
• دعم غير مصنف للمراوح: لا ينبغي التعامل مع الدعم غير المصنف للمراوح على أنه مناسب لأن المروحة قد تحتاج إلى تقييم هيكلي قبل متابعة التركيب.
• مروحة ثقيلة أو غير معتادة: قد تتطلب المروحة الثقيلة أو غير المعتادة مدخلات من متخصص في المجال لأن ظروف الدعم والتثبيت يمكن أن تختلف.
• مضاعفات السقف المائل أو المنخفض: قد تتطلب ظروف السقف المائل أو السقف المنخفض فحصاً مهنياً عندما تكون الزاوية أو الخلوص أو ملاءمة التثبيت غير مؤكدة.
• عدم التأكد من الكود: يجب حل عدم التأكد من الكود قبل التركيب لأن متطلبات الامتثال المحلي والترخيص قد تنطبق.

بعد التركيب الآمن، يجب أن تشمل maintenance after installation فحوصات دورية وتنظيفاً وعناية مستمرة.

يُظهر هذا المخطط الشروط الرئيسية التي تتطلب تقييمًا كهربائيًا احترافيًا عند تركيب مروحة سقف.
