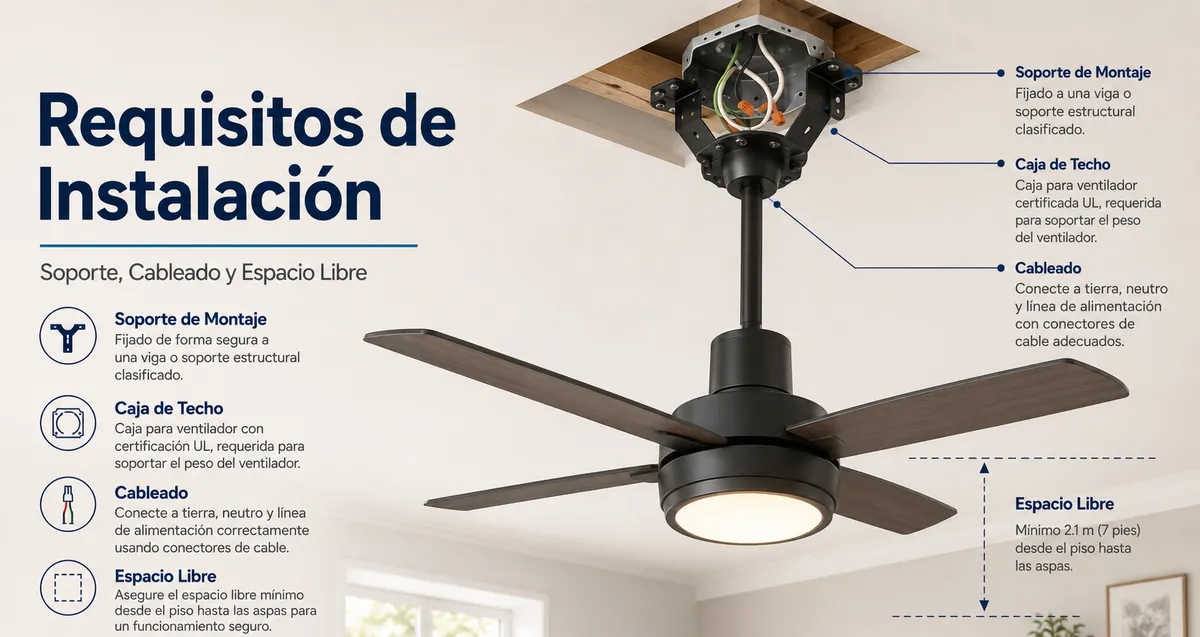

Requisitos y límites de instalación de ventiladores de techo con luz

Los ventiladores de techo con luz requieren condiciones de instalación que abarcan tanto el conjunto del ventilador como la conexión de la luz. Una instalación adecuada depende del soporte, la distancia libre, el cableado, la fijación y de si las condiciones eléctricas locales requieren un electricista cualificado.

La pregunta principal no es solo si hay corriente disponible en el punto de luz. Un ventilador de techo con luz necesita un punto de montaje que pueda soportar el movimiento, una caja apta para ventilador o un soporte estructural adecuado, un cableado que pueda alimentar el motor del ventilador y el funcionamiento de la luz, y suficiente distancia libre para las aspas, la carcasa y el conjunto de la luz. Para un contexto de selección más amplio antes de verificar la instalación, use la guía principal de ventiladores de techo con luz.

Sustituir un punto de luz existente solo es posible cuando ese mismo punto está preparado para la carga del ventilador, las necesidades de control y el espacio de la habitación. La disponibilidad de corriente no prueba la preparación estructural, por lo que el primer límite es si el punto del techo está preparado solo para luz o para ventilador.

La siguiente verificación debe tratar la ubicación como un problema de ajuste basado en condiciones: el soporte, la distancia libre, el cableado y el método de fijación deben verificarse antes de elegir la vía de instalación.

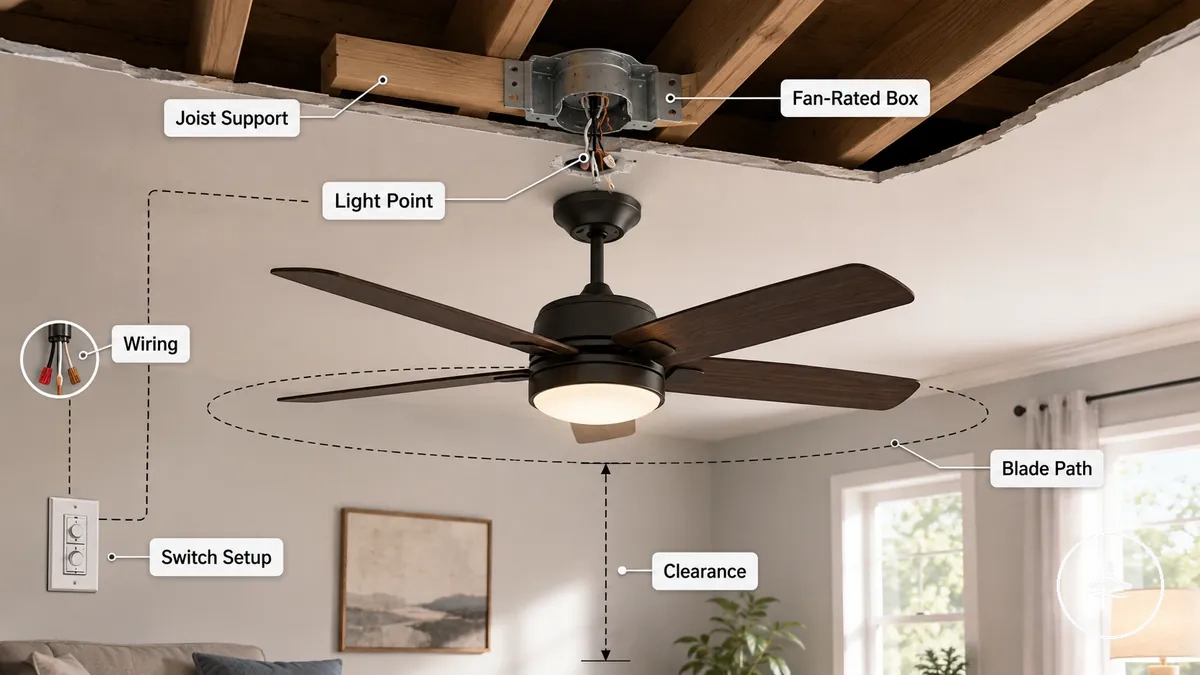

Condiciones de instalación antes de sustituir un punto de luz

Puede sustituir un punto de luz por un ventilador de techo con luz solo cuando la ubicación, el soporte, el cableado, la configuración del interruptor y la distancia libre sean adecuados. El punto de luz existente puede ser un punto de partida, pero no demuestra que el techo esté preparado para un ventilador en movimiento.

Un punto de luz existente puede proporcionar corriente pero carecer del soporte estructural apto para ventilador. La caja eléctrica puede necesitar ser una caja apta para ventilador, fijada a una vigueta o soporte adecuado, y colocada donde el ventilador y la luz puedan funcionar sin riesgo de contacto. El cableado y la configuración del interruptor también requieren revisión porque la velocidad del ventilador, el funcionamiento de la luz y el control independiente pueden depender del circuito y la disposición de control existentes.

El soporte y la distancia libre deben verificarse antes de considerar la sustitución como adecuada. Compruebe estas condiciones de instalación antes de usar el punto de luz existente para un ventilador de techo con luz:

• Posición del soporte: el punto de montaje debe colocar el ventilador donde el flujo de aire, el recorrido de las aspas y el conjunto de la luz puedan funcionar sin crear un problema de espacio libre en la habitación.
• Tipo de caja eléctrica: la caja del techo debe ser apta para ventilador o estar confirmada como adecuada para el soporte y el movimiento del conjunto del ventilador.
• Soporte estructural: el punto de montaje debe conectarse a una vigueta, soporte o fijación estructural adecuada en lugar de depender solo de una caja para cargas ligeras.
• Configuración del interruptor: la disposición del interruptor y los controles debe coincidir con el control previsto del ventilador y la luz, especialmente cuando se necesita control independiente o un receptor remoto.
• Material del techo: la superficie del techo debe permitir una fijación segura sin ocultar soporte débil, material dañado o puntos de fijación inciertos.
• Acceso a viguetas: el acceso a la estructura o a un soporte puede afectar si la ubicación puede prepararse para ventilador sin suposiciones inseguras.
• Distancia libre en la habitación: el recorrido de las aspas, la separación de las paredes, la posición de los muebles y el conjunto de la luz deben dejar suficiente espacio libre utilizable para el conjunto del ventilador y la luz.

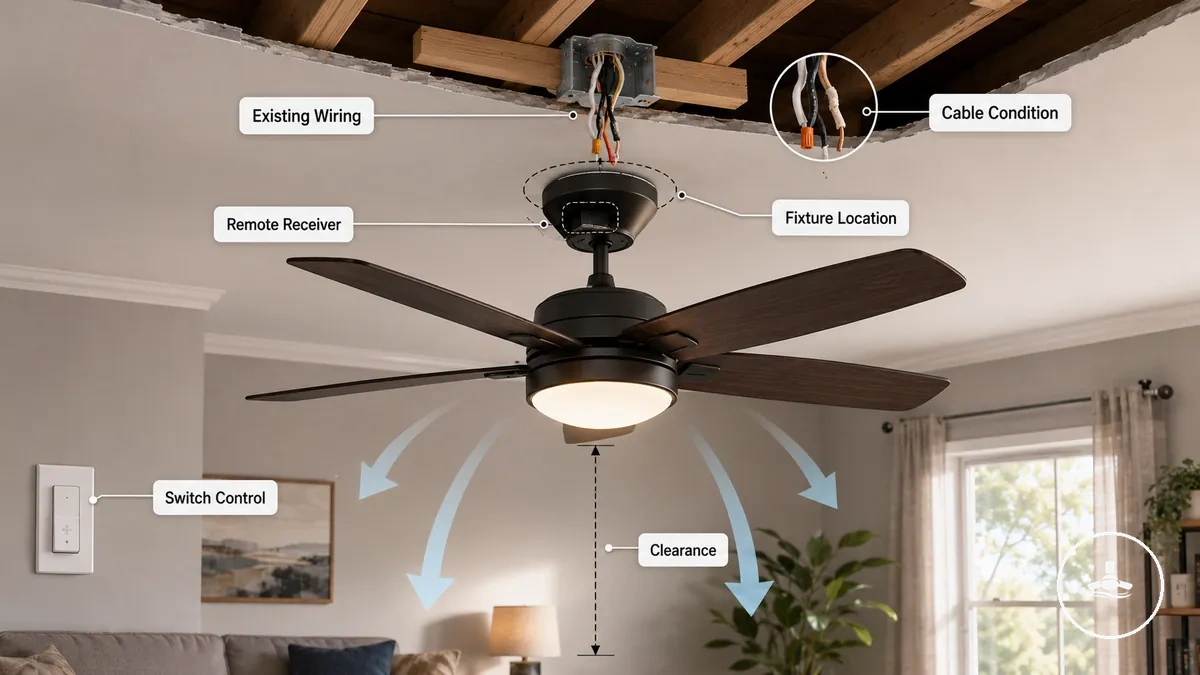

Límites del cableado existente, control del interruptor y ubicación del soporte

El cableado existente, el control del interruptor y la ubicación del soporte determinan si sustituir un punto de luz por un ventilador de techo con luz es sencillo, limitado o puede requerir cambios. La presencia de cables eléctricos por sí sola no confirma que la instalación esté lista para el funcionamiento previsto del ventilador y la luz.

El cableado existente puede soportar solo parte de la configuración de control necesaria, dependiendo del estado del cable y de la disposición del interruptor. La colocación del receptor remoto puede depender del espacio disponible en la cubierta. La ubicación del soporte debe seguir proporcionando un flujo de aire y una distancia libre adecuados, incluso cuando ya haya corriente disponible.

• Control del interruptor: el interruptor de pared debe adaptarse a la disposición de control prevista del ventilador y la luz; el control independiente del ventilador y la luz puede depender del cableado existente.
• Receptor remoto: el espacio disponible para el receptor dentro de la cubierta puede limitar la posibilidad de instalar un receptor remoto.
• Estado del cable: el cableado existente puede necesitar inspección cuando el estado del cable es incierto.
• Ubicación del soporte: el punto del soporte debe permitir un flujo de aire adecuado y proporcionar suficiente distancia libre para el recorrido de las aspas.
• Distancia libre: las paredes cercanas, los muebles o elementos del techo no deben restringir el movimiento del ventilador ni la posición de la luz después de la instalación.

Requisitos de la estructura del techo y de la caja apta para ventilador

Un punto del techo que soporta un ventilador en movimiento requiere un soporte apto para ventilador en lugar de una conexión estándar preparada solo para luz. Si un punto de montaje es adecuado depende de la estructura del techo, la caja apta para ventilador, la fijación a la estructura y la forma en que se soporta el conjunto.

Una caja apta para ventilador está diseñada para funcionar con un soporte estructural adecuado, como una vigueta o soporte, en lugar de depender solo de una caja de techo estándar. El punto de montaje debe fijarse a través de una estructura adecuada para que pueda soportar el peso del ventilador y la carga de vibración durante el funcionamiento normal. En contraste, una caja de conexión para cargas ligeras puede proporcionar conexión eléctrica sin ser adecuada para los requisitos de movimiento y soporte de un ventilador de techo.

La idoneidad exacta puede variar según el ventilador, el estado de la estructura del techo y los requisitos locales de instalación. Debe evitarse el soporte estructural improvisado porque el punto de montaje debe coincidir con las condiciones de instalación, no con suposiciones.

Componente de soporte	Atributo de carga	Condición aceptable o riesgo de instalación
Caja apta para ventilador	Diseñada para soportar el movimiento del ventilador y la carga de vibración	Puede ser adecuada cuando se fija correctamente; una caja de conexión estándar puede presentar riesgo de instalación.
Fijación de la caja de techo	Fijación segura a una vigueta o soporte	El soporte depende de una fijación estructural adecuada, no solo de la caja de techo.
Estructura del techo	Estructura estable en el punto de montaje	Una estructura débil o dañada puede reducir la idoneidad de la instalación.
Peso y movimiento del ventilador	Carga de vibración continua	Los requisitos de soporte varían según el ventilador, el estado del techo y el contexto de instalación.
Material del techo	Soporte estructural compatible	El material de la superficie por sí solo no confirma un punto de montaje preparado para ventilador.
Acceso a la estructura	Conexión a una vigueta o soporte	El acceso limitado puede restringir los métodos de instalación disponibles.

Soporte de la caja de conexión y fijación a la vigueta del techo

La caja de conexión debe fijarse a un soporte estructural adecuado, como una vigueta o soporte del techo, antes de usarse para soportar un ventilador de techo. Un etiquetado como apto para ventilador y una fijación estructural segura ayudan a identificar un punto de montaje destinado al movimiento del ventilador en lugar de a una conexión de luz estándar.

Las cajas de conexión antiguas o las fijaciones ocultas pueden requerir una inspección adicional porque la apariencia por sí sola puede no confirmar la idoneidad. El etiquetado como apto para ventilador puede ser un indicador útil, pero la fijación a una vigueta o soporte del techo, los sujetadores seguros y el estado del punto de montaje también deben considerarse cuando el soporte es incierto.

• Etiquetado como apto para ventilador: verifique que la caja de conexión esté identificada para soporte de ventilador para reducir el riesgo de usar una caja solo para luz.
• Vigueta o soporte del techo: confirme que la caja de conexión esté fijada de forma segura a la estructura para reducir el movimiento bajo carga de vibración.
• Sujetadores: compruebe que los sujetadores parezcan seguros porque una fijación suelta puede permitir movimientos no deseados.
• Movimiento: un movimiento perceptible en el punto de montaje puede indicar que el soporte estructural debe evaluarse antes de la instalación.
• Soporte solo de placa de yeso: si la caja de conexión parece depender solo de la placa de yeso, la fijación estructural puede necesitar verificación porque la superficie por sí sola no confirma un soporte adecuado.

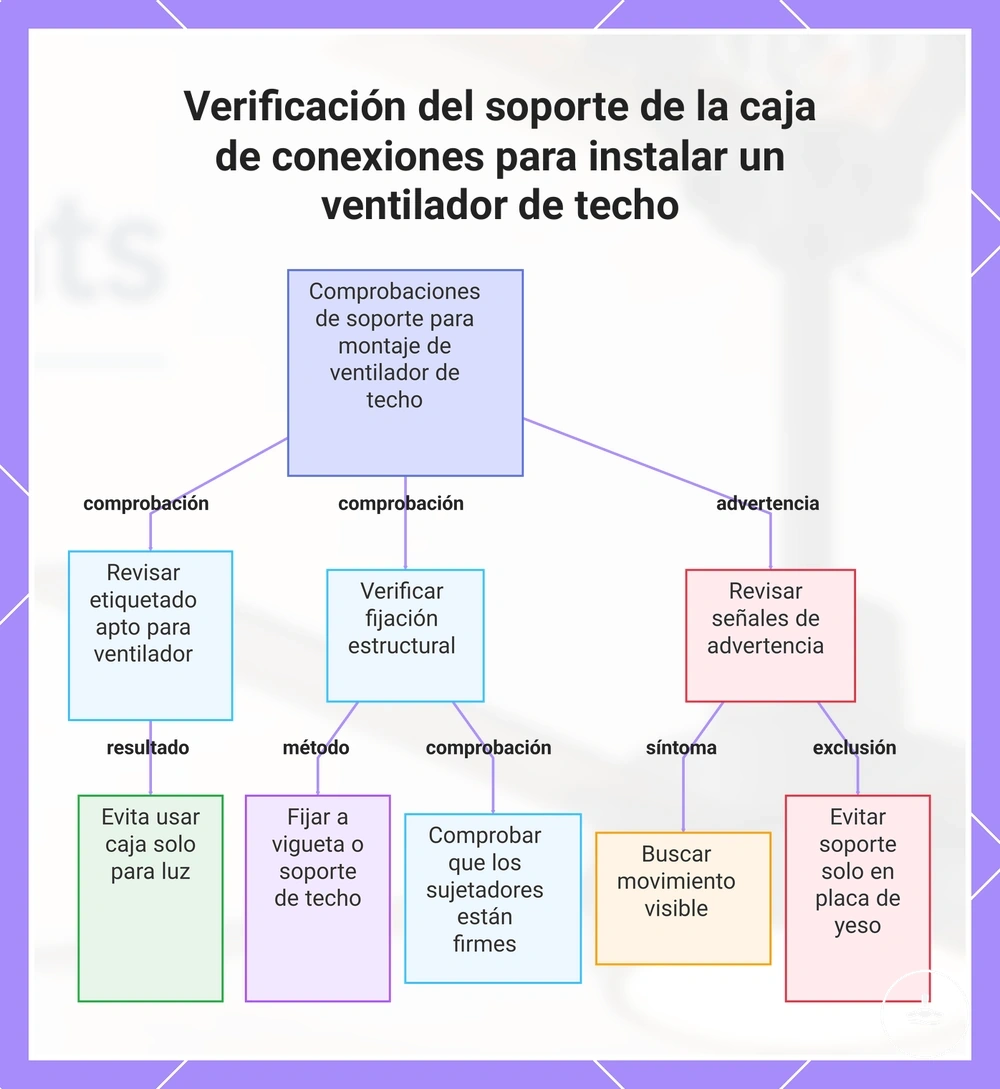

Este diagrama muestra las comprobaciones clave para confirmar que una caja de conexiones tiene el soporte adecuado para instalar un ventilador de techo.

Requisitos del soporte de montaje y del herraje

Un soporte de montaje transfiere el conjunto del ventilador al punto de soporte apto para ventilador, ayudando a controlar la transferencia de carga y la vibración durante el funcionamiento. El soporte de montaje debe coincidir con el punto de soporte porque el herraje de montaje no puede compensar un soporte de techo débil.

El herraje de montaje debe coincidir con el ventilador, la cubierta y el método de montaje seleccionado. La compatibilidad puede variar entre instalaciones con varilla y de perfil bajo, y cualquier cable de seguridad debe usarse solo cuando corresponda al ventilador y a las instrucciones del fabricante.

Verifique el herraje de montaje antes de la instalación:

• Soporte de montaje: confirme que el soporte de montaje coincida con el punto de soporte apto para ventilador para mantener una transferencia de carga y un control de vibración adecuados.
• Tornillos y sujetadores suministrados: use los tornillos suministrados y los sujetadores compatibles previstos para el ventilador, ya que el herraje genérico puede no adaptarse a la condición de montaje.
• Cubierta: compruebe que la cubierta encaje correctamente en el soporte de montaje y proporcione la distancia libre adecuada para la instalación prevista.
• Varilla o montaje de perfil bajo: verifique que el herraje de montaje coincida con la interfaz de varilla o de perfil bajo seleccionada, sin tratar ambos métodos como intercambiables.
• Cable de seguridad: cuando corresponda, confirme que el cable de seguridad sea adecuado para el ventilador y el método de montaje, siguiendo las instrucciones del fabricante cuando se proporcionen.

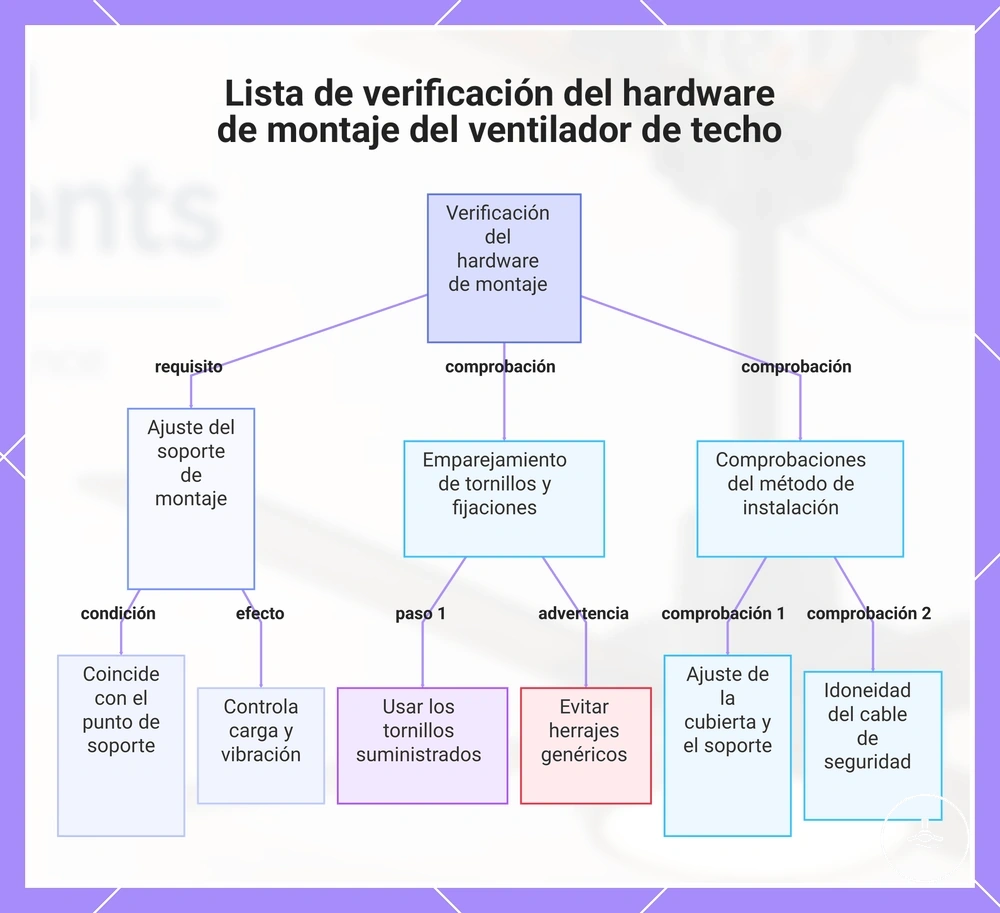

Este gráfico muestra las comprobaciones clave de compatibilidad del hardware de montaje del ventilador de techo antes de la instalación, incluyendo el ajuste del soporte, el uso de fijaciones y la verificación del método de instalación.

Límites de distancia libre para una colocación segura del ventilador y la luz

Los límites de distancia libre son adecuados solo cuando el recorrido de las aspas, la luz, las paredes, las puertas y los muebles no crean riesgo de contacto o altura libre después de la instalación. Un ventilador de techo con luz puede estar centrado en una habitación, pero las paredes circundantes, los armarios, las puertas o los muebles pueden hacer que la instalación no sea adecuada si interfieren con el funcionamiento seguro.

La siguiente tabla organiza las condiciones de distancia libre según la distancia al suelo, la distancia a las paredes, el recorrido de las aspas y la obstrucción de la luz. Vincula cada parte del ventilador con su atributo de distancia libre para evaluar el posible riesgo de colisión u obstrucción del flujo de aire antes de la instalación.

Los límites exactos de distancia libre dependen del modelo de ventilador, la distribución de la habitación, la altura del techo, la caída del kit de luz y la guía de instalación aplicable. Verifique el espacio disponible antes de la instalación en lugar de asumir que un punto de soporte centrado proporciona una distancia libre adecuada en todas las direcciones.

Parte del ventilador	Atributo de distancia libre	Condición aceptable o riesgo de colisión
Recorrido de las aspas	Distancia a las paredes	El movimiento de las aspas debe mantenerse alejado de las paredes cercanas para reducir el riesgo de colisión.
Conjunto del ventilador	Distancia al suelo	La altura libre debe seguir siendo adecuada para la habitación y las condiciones de instalación.
Caída del kit de luz	Distancia de colocación	La luz no debe obstruir el movimiento normal debajo del soporte.
Puertas y armarios abatibles	Zona de obstrucción	Las puertas o armarios al abrirse no deben entrar en el recorrido de las aspas ni en el área de la luz.
Muebles	Obstrucción del flujo de aire	Los muebles grandes pueden reducir el flujo de aire o aumentar el riesgo de contacto cuando se colocan cerca del ventilador.

Para una revisión más amplia antes de la instalación, la lista de seguridad de peso y altura libre puede ayudar a organizar las comprobaciones de soporte junto con las condiciones de distancia libre de la habitación.

Comprobaciones de distancia libre al suelo, paredes y techo

Las comprobaciones de distancia libre al suelo, paredes y techo confirman si un ventilador de techo con luz encaja en el espacio de la habitación sin problemas de contacto o altura libre. El espacio aceptable depende de las dimensiones del ventilador, la distribución de la habitación y las zonas de obstrucción cercanas.

Cada comprobación debe observar el recorrido de las aspas del ventilador, la profundidad de la pantalla de la luz y las zonas de contacto circundantes antes de continuar con la instalación para evitar el contacto de las aspas, la reducción de la altura libre o la interferencia de muebles y puertas abatibles. Use estas comprobaciones de distancia libre para confirmar el espacio utilizable alrededor del ventilador y la luz:

• Distancia al suelo: mida o evalúe el espacio debajo de las aspas y la luz para confirmar que la altura libre siga siendo utilizable para la habitación.
• Distancia a las paredes: observe la distancia desde el recorrido de las aspas hasta las paredes cercanas para que el ventilador no funcione dentro de una zona de contacto estrecha.
• Distancia al techo: compruebe el espacio alrededor de la carcasa del motor, la cubierta y el área del techo para que el ventilador y la luz puedan colocarse sin obstrucción.
• Profundidad de la pantalla de la luz: compare la profundidad de la pantalla de la luz con la altura del techo, ya que una luz más profunda puede reducir la altura libre debajo del soporte.
• Puertas abatibles: abra las puertas o armarios cercanos para confirmar que no entran en el recorrido de las aspas ni en el área de la luz.
• Proximidad de muebles: observe los muebles grandes cerca del ventilador, ya que los objetos cercanos pueden restringir el flujo de aire o aumentar el riesgo de contacto.

Límites de instalación en techos bajos y montaje de perfil bajo

El montaje de perfil bajo puede reducir la caída por debajo del techo, pero no elimina los requisitos de soporte o distancia libre. La idoneidad depende de la altura disponible del techo, la distancia libre de las aspas, la profundidad del kit de luz y las condiciones de instalación en el punto de montaje.

Un ventilador tipo hugger u otro montaje de perfil bajo puede ayudar a reducir la distancia entre el ventilador y el techo, pero la menor caída puede implicar una compensación en el flujo de aire. La distancia libre de las aspas y la profundidad del kit de luz aún deben evaluarse porque la altura libre disponible y el espacio utilizable varían según la distribución de la habitación y las dimensiones del ventilador.

La comparación a continuación resalta el beneficio de la menor caída junto con los límites de instalación restantes. Consulte los límites de instalación en techos bajos antes de elegir un método de montaje.

Beneficio de la menor caída	Límites de instalación restantes
El montaje de perfil bajo o un ventilador tipo hugger pueden colocar el ventilador más cerca del techo.	La altura del techo, el soporte, la distancia libre de las aspas y la profundidad del kit de luz deben seguir siendo adecuados para la instalación.
Un perfil más bajo puede mejorar la altura libre disponible en algunas habitaciones.	La menor caída puede implicar una compensación en el flujo de aire según el diseño del ventilador y la distribución de la habitación.

Condiciones de instalación con varilla y techos inclinados

La instalación con varilla y en techos inclinados depende del ángulo del techo, la compatibilidad del adaptador para techo, el soporte de montaje y la distancia libre disponible. Un montaje inclinado requiere herraje compatible y debe permitir un nivelado adecuado de las aspas, mientras que el punto de montaje proporciona el soporte adecuado para la instalación.

El ángulo del techo y la longitud de la varilla influyen en el nivelado de las aspas, la altura de suspensión de la luz y la distancia libre alrededor del ventilador. La longitud de caída adecuada depende del modelo de ventilador, las dimensiones de la habitación, la compatibilidad de la cubierta y las condiciones en el punto de montaje actual, no de una única recomendación.

Utilice estos criterios para evaluar si el punto de instalación actual es adecuado. Para obtener una guía más amplia más allá de esta verificación de instalación, consulte instalación en techos inclinados.

• Ángulo del techo: confirme que el ángulo del techo inclinado o abovedado sea adecuado para el montaje inclinado previsto, ya que la viabilidad del montaje puede variar según el ángulo del techo.
• Adaptador para techo: verifique que el adaptador para techo o adaptador para pendiente sea compatible con el punto de montaje y la cubierta, ya que el ajuste del adaptador afecta la viabilidad de la instalación.
• Varilla y nivelado de las aspas: confirme que la varilla seleccionada pueda soportar un nivelado adecuado de las aspas y la distancia libre apropiada para las condiciones de instalación.
• Compatibilidad de la cubierta: compruebe la compatibilidad de la cubierta con la disposición de montaje inclinado, ya que la cubierta debe adaptarse al ángulo del techo y al herraje de montaje.
• Altura de suspensión de la luz: evalúe la altura final de suspensión de la luz, ya que el conjunto de la varilla y la luz puede afectar la altura libre y la distancia libre utilizable.

Preparación eléctrica para el funcionamiento del ventilador y la luz

La preparación eléctrica significa que el motor del ventilador y el funcionamiento de la luz pueden recibir alimentación, controlarse y conectarse de forma segura una vez que el punto de montaje se confirma como físicamente adecuado. El aislamiento de la corriente, la idoneidad del circuito, el estado del cableado y la disposición de control prevista deben resolverse antes de comenzar los trabajos de conexión eléctrica.

El suministro eléctrico, el cableado de control y el espacio disponible en la cubierta afectan a cómo se pueden controlar el motor del ventilador y el funcionamiento de la luz. La disposición del interruptor de pared, el control separado o compartido del ventilador y la luz, la colocación del receptor remoto y el estado del cableado fijo pueden influir en si la instalación prevista es adecuada.

La siguiente lista organiza la preparación según las necesidades de alimentación, control, carga y conexión. Identifica únicamente la preparación eléctrica; las decisiones complejas de cableado y los trabajos que deben cumplir con el código local o los requisitos de licencia aplicables pueden requerir un electricista cualificado.

• Aislamiento de la corriente: el suministro eléctrico debe aislarse antes de los trabajos de conexión para reducir el riesgo de seguridad eléctrica.
• Idoneidad del circuito: el circuito debe ser adecuado para el motor del ventilador y el funcionamiento de la luz previstos, ya que unas condiciones de suministro inadecuadas pueden afectar al funcionamiento seguro.
• Interruptor de pared y control: el interruptor de pared debe soportar el control separado o compartido previsto del ventilador y la luz para que el método de funcionamiento seleccionado pueda funcionar según lo planeado.
• Receptor remoto: la cubierta debe proporcionar suficiente espacio para un módulo receptor remoto cuando se utilice ese método de control.
• Estado del cableado: el cableado fijo debe estar en condiciones adecuadas, ya que un cableado dañado o incierto puede requerir una evaluación adicional antes de la conexión.
• Código local y licencia: los trabajos eléctricos pueden necesitar cumplir con el código local o los requisitos de licencia aplicables, lo que puede requerir un electricista cualificado según la instalación.

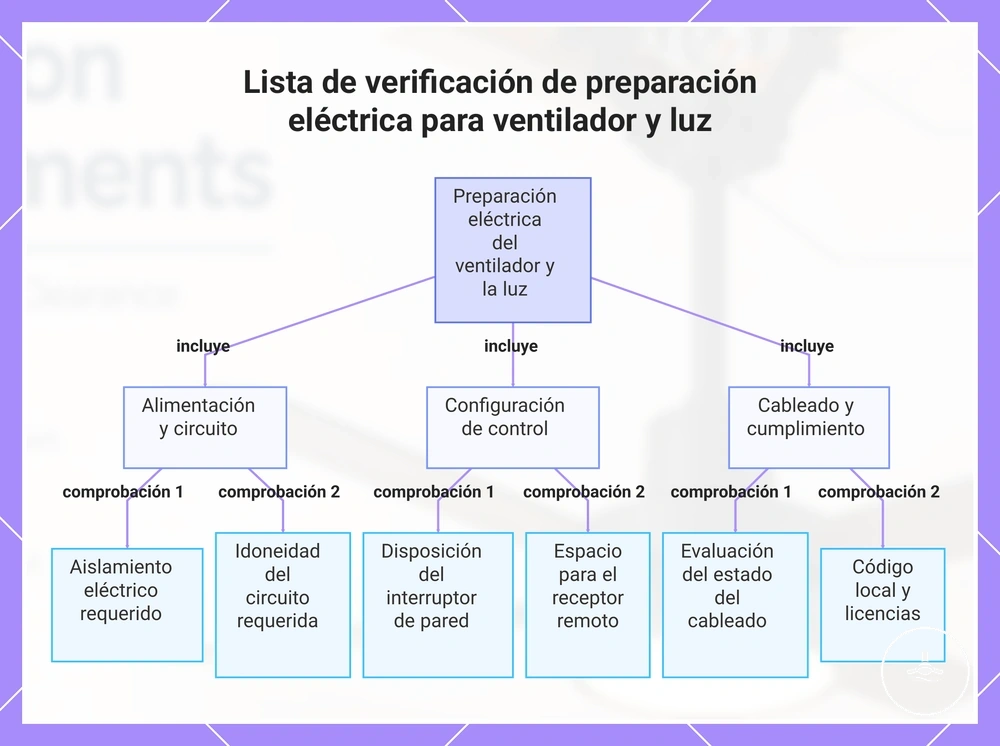

Este gráfico agrupa las comprobaciones esenciales de preparación en las categorías de alimentación y circuito, configuración de control, y cableado y cumplimiento.

Aislamiento de corriente, carga del circuito y comprobaciones de código

El aislamiento de corriente, la carga del circuito y las comprobaciones de código deben realizarse antes de comenzar los trabajos de conexión eléctrica porque ayudan a reducir el riesgo de descarga, sobrecarga e incumplimiento normativo. La siguiente lista identifica las comprobaciones de seguridad clave que deben confirmarse antes de continuar con la instalación, sin proporcionar procedimientos de prueba o conexión eléctrica.

El código local, los requisitos de cumplimiento, las obligaciones de licencia y las condiciones de áreas húmedas pueden variar según la ubicación. Cuando se requiera verificación de tensión o evaluación de cumplimiento, el trabajo puede necesitar ser realizado por un electricista cualificado para respaldar la seguridad eléctrica.

• Aislamiento de corriente y disyuntor: confirme que el disyuntor correcto se ha aislado antes de los trabajos de conexión para ayudar a reducir el riesgo de descarga.
• Verificación de tensión: cuando se requiera verificación, debe realizarla una persona cualificada, ya que una verificación incorrecta puede crear riesgos de seguridad eléctrica.
• Carga del circuito: confirme que la carga del circuito y la capacidad del circuito sean adecuadas para el motor del ventilador y el funcionamiento de la luz previstos para ayudar a reducir el riesgo de sobrecarga.
• Condiciones de áreas húmedas: cuando sea posible la exposición a la humedad, confirme que se hayan considerado el código local aplicable y los requisitos de cumplimiento, ya que pueden aplicarse condiciones adicionales de seguridad eléctrica.
• Código local y cumplimiento: verifique los requisitos de cumplimiento o licencia aplicables antes de proceder con los trabajos eléctricos, ya que algunas instalaciones pueden requerir un electricista cualificado.

Cableado de luz, receptores remotos e interruptores de pared

La configuración de control determina cómo se pueden conectar y operar el ventilador y la luz. El cableado de luz, la disposición del interruptor de pared y cualquier receptor remoto influyen en la velocidad del ventilador, el funcionamiento de la luz y la vía de instalación antes de completar las conexiones eléctricas.

El cableado de luz existente, el espacio en la cubierta y la colocación del receptor pueden variar según el modelo de ventilador y el circuito existente. Una configuración con control remoto puede depender de un receptor remoto o módulo de control instalado dentro de la cubierta, mientras que una configuración con control de pared depende más directamente del interruptor de pared disponible y del cableado de control. Para obtener más detalles sobre disposiciones eléctricas, consulte requisitos de cableado.

• Control separado: los cables separados del ventilador y la luz pueden permitir el funcionamiento independiente de la velocidad del ventilador y la luz, según la configuración del interruptor existente.
• Interruptor compartido: un interruptor compartido puede controlar ambas funciones juntas a menos que la configuración de control seleccionada admita el control separado.
• Receptor remoto: el receptor remoto o módulo de control debe caber dentro del espacio disponible en la cubierta, ya que un espacio limitado puede afectar la preparación de la instalación.
• Compatibilidad de regulación: la compatibilidad de regulación depende de la luz LED, la configuración de control y el diseño del ventilador, por lo que no todos los reguladores pueden ser adecuados.
• Configuración de control: seleccione la disposición de control según el cableado de luz existente, el interruptor de pared y el espacio de la cubierta, en lugar de asumir que una configuración sirve para cada instalación.

Secuencia de instalación para un ventilador de techo con luz

La secuencia de instalación comienza solo después de haber verificado el soporte, la distancia libre y la preparación eléctrica. Seguir el orden correcto ayuda a organizar la preparación, el montaje, la conexión, el ensamblaje y las pruebas, al tiempo que reduce el riesgo de problemas de instalación que pueden resultar de omitir una comprobación previa.

Los requisitos de conexión eléctrica varían según la instalación y los requisitos locales aplicables. Cuando la conexión de cableado o la verificación eléctrica requieran conocimientos especializados o cumplimiento normativo, el trabajo puede necesitar ser realizado por un electricista cualificado.

1. Preparación: Retire el soporte existente solo después de confirmar que el punto de montaje es adecuado y que la corriente está aislada. Verifique que el área de trabajo esté lista antes de continuar.
2. Preparación de la caja de techo: Confirme que la caja de techo es adecuada para la instalación prevista y que está firmemente soportada. Verifique que el punto de montaje esté listo para la instalación del soporte.
3. Soporte de montaje: Instale el soporte de montaje siguiendo el proceso de montaje previsto. Compruebe que esté firmemente fijado antes de soportar el conjunto del ventilador.
4. Conjunto del ventilador: Coloque y fije el conjunto del ventilador en el soporte de montaje. Verifique que el cuerpo del ventilador esté correctamente soportado antes de continuar con los trabajos eléctricos.
5. Conexión de cableado: Complete la conexión de cableado usando la configuración de control prevista y el receptor cuando corresponda. Este paso puede requerir un electricista cualificado. Verifique que todas las conexiones estén seguras antes de cerrar la cubierta.
6. Colocación de aspas y colocación de luz: Complete la colocación de las aspas y la colocación de la luz en el orden previsto. Confirme que las aspas estén equilibradas y que todos los componentes estén firmemente fijados.
7. Pruebas: Restablezca la corriente solo después de completar la instalación y realice una prueba funcional. Verifique el funcionamiento del ventilador, el funcionamiento de la luz y las funciones de control seleccionadas antes del uso normal.

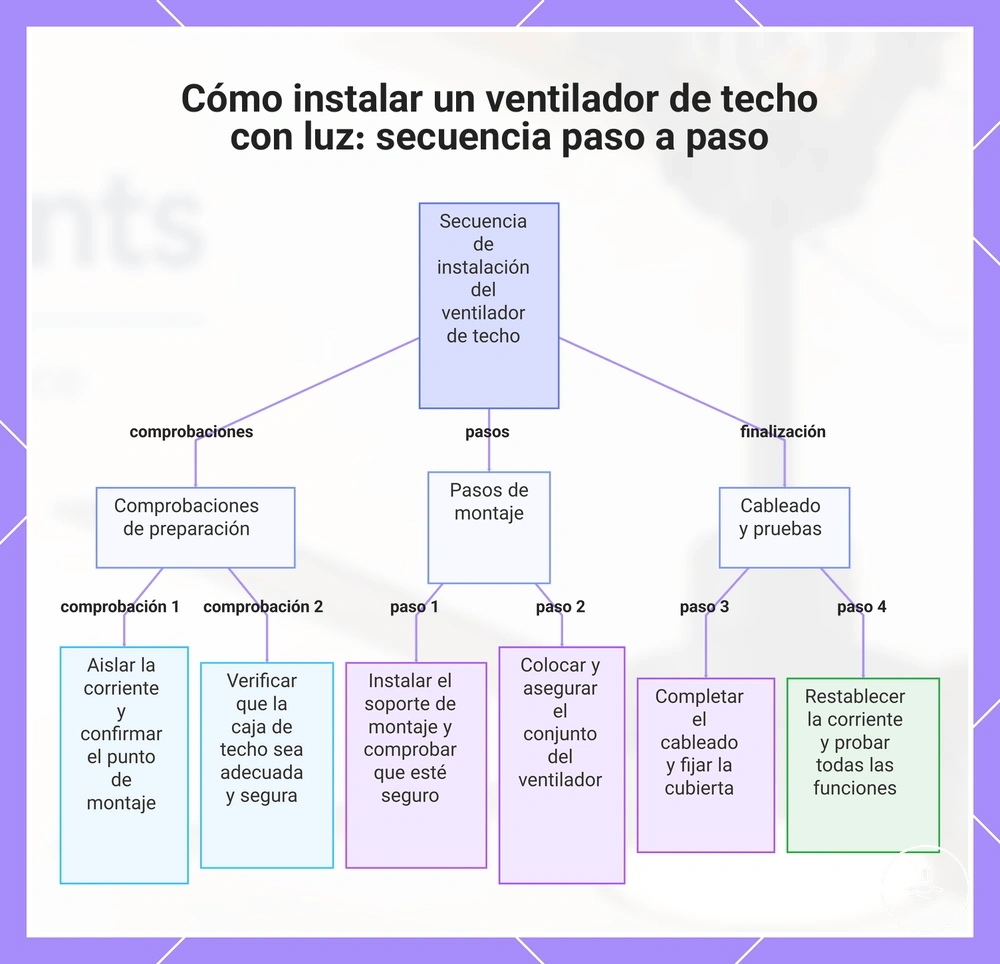

Este diagrama muestra las etapas secuenciales y las comprobaciones clave para instalar un ventilador de techo con luz, desde la preparación hasta la prueba final.

Retirada del soporte antiguo y preparación de la caja de techo

Retirar el soporte antiguo y preparar la caja de techo ayuda a determinar si el punto del techo puede estar preparado para ventilador. Esta preparación revela el estado del punto de montaje, el soporte y el cableado antes de continuar con la instalación.

El aislamiento de la corriente debe confirmarse antes de comenzar la retirada del soporte o la inspección de la caja. Si la verificación del soporte o el estado del cable son inciertos, puede ser necesaria una evaluación adicional antes de que el punto del techo pueda considerarse adecuado para un ventilador.

1. Aislamiento de la corriente: Confirme el aislamiento de la corriente antes de retirar el soporte antiguo, luego verifique que los trabajos de preparación puedan comenzar de forma segura.
2. Retirada del soporte: Retire el soporte antiguo con cuidado y deje al descubierto la caja de techo. Compruebe que el punto de montaje pueda inspeccionarse sin asumir que el herraje existente puede reutilizarse.
3. Inspección de la caja y verificación del soporte: Inspeccione la caja de techo y verifique si su soporte puede ser adecuado para una instalación apta para ventilador antes de continuar.
4. Estado del cable: Observe el estado visible del cable para detectar signos de daño o incertidumbre. Si el estado no está claro, puede ser apropiada una evaluación adicional antes de proceder con la instalación.
5. Preparación de la superficie: Asegúrese de que la superficie de montaje esté limpia y sin obstrucciones para que la caja de techo y el área circundante estén listos para la siguiente etapa de la instalación.

Montaje, cableado, ensamblaje y prueba del ventilador

El montaje, cableado, ensamblaje y prueba del ventilador comienzan después de confirmar que el punto del techo es adecuado. Mantener el montaje, el cableado y el equilibrio alineados durante toda la instalación ayuda a conservar el soporte, el ensamblaje correcto y una prueba funcional fiable antes del funcionamiento normal.

El cableado eléctrico y la colocación del receptor pueden depender del diseño del ventilador y las condiciones de instalación, y el trabajo eléctrico puede requerir un electricista cualificado. Complete las pruebas finales solo después de que el ventilador, las aspas y el kit de luz estén completamente ensamblados.

1. Fije el soporte de montaje: Fije el soporte de montaje al punto de soporte preparado y confirme que esté firmemente sujeto antes de continuar.
2. Cuelgue el cuerpo del motor: Coloque el cuerpo del motor en el soporte de montaje.
   • Confirme que el cuerpo del motor esté correctamente asentado.
   • Verifique que el soporte permanezca estable antes del cableado.
3. Complete la conexión de cableado: Conecte el cableado usando el método de instalación previsto.
   • Compruebe que la conexión de cableado esté segura.
   • Confirme la colocación del receptor, si corresponde, antes de cerrar la cubierta.
4. Termine el ensamblaje de las aspas: Fije el conjunto de las aspas y verifique que cada aspa esté firmemente sujeta antes de instalar el kit de luz.
5. Fije el kit de luz: Instale el kit de luz y confirme que esté firmemente colocado antes de restablecer la corriente.
6. Realice la comprobación de equilibrio y las pruebas: Restablezca la corriente después de completar el ensamblaje y realice una prueba funcional. Verifique el bamboleo, el funcionamiento de la luz, las velocidades del ventilador y el ruido anormal antes de considerar la instalación como completada.

Errores de instalación que crean una instalación insegura o de mal ajuste

Los errores de instalación ocurren con frecuencia cuando se pasan por alto los requisitos de soporte, distancia libre o eléctricos antes del ensamblaje. Identificar estos fallos de requisitos prevenibles por causa, atributo afectado y prevención puede ayudar a reducir el soporte inseguro, el mal ajuste y el funcionamiento poco fiable del ventilador o la luz.

Los errores mecánicos de instalación suelen afectar al soporte, la altura de montaje, la distancia libre o la seguridad del herraje, mientras que los errores eléctricos a menudo implican suposiciones sobre el cableado o controles no coincidentes. Revisar estas categorías antes de la instalación ayuda a reducir los riesgos prevenibles sin asignar culpas.

Si después de la instalación aparecen bamboleo, ruido inusual o un funcionamiento irregular de la luz, la causa puede implicar más de un factor de instalación. Puede ser apropiada una resolución de problemas adicional o una evaluación cualificada porque los síntomas pueden superponerse.

Error	Atributo afectado	Riesgo o prevención
Selección incorrecta de caja	Soporte	Una caja incorrecta puede crear un soporte inseguro. Confirme que el punto de montaje sea adecuado antes de la instalación.
Soporte débil	Estabilidad	Un soporte débil puede contribuir a la vibración. Verifique la estructura de soporte antes del montaje.
Altura de montaje inadecuada	Distancia libre	Una altura de montaje insuficiente puede aumentar el riesgo de distancia libre o colisión. Compruebe el espacio disponible antes de la instalación.
Omisión de comprobaciones de distancia libre	Recorrido de las aspas	Omitir las comprobaciones de distancia libre puede aumentar el riesgo de contacto de las aspas. Confirme las distancias libres circundantes antes del ensamblaje.
Herraje suelto	Seguridad del montaje	Un herraje suelto puede contribuir al bamboleo. Realice una comprobación final del herraje antes de las pruebas.
Suposiciones incorrectas sobre el cableado	Funcionamiento de la luz y controles	Suponer que el cableado existente es adecuado puede afectar el funcionamiento del ventilador o la luz. Verifique la compatibilidad del cableado antes de la conexión.
Controles no coincidentes	Configuración de control	La compatibilidad del control depende de la instalación. Confirme que los controles seleccionados coincidan con la configuración prevista antes de las pruebas.

Caja incorrecta, soporte débil y altura de montaje inadecuada

La selección incorrecta de caja, el soporte débil y la altura de montaje inadecuada crean un riesgo mecánico porque pueden afectar el movimiento, la vibración, el riesgo de colisión y la distancia libre utilizable. Reconocer estas condiciones a tiempo ayuda a prevenir un mal ajuste al vincular cada problema mecánico con la comprobación de soporte o distancia libre correspondiente antes de continuar con la instalación.

Síntomas como vibración, movimiento o distancia libre reducida de las aspas deben evaluarse junto con las comprobaciones anteriores de soporte y distancia libre, ya que más de una condición mecánica puede contribuir al mismo resultado. El objetivo es reconocer los errores locales de instalación, no proporcionar métodos de reparación.

• Caja incorrecta: Una caja no apta para ventilador puede no ser adecuada para el movimiento del ventilador y puede aumentar el riesgo de vibración. Confirme la idoneidad de la caja antes del montaje.
• Soporte débil: Una fijación solo con placa de yeso u otro soporte débil puede permitir el movimiento, por lo que el soporte de montaje debe verificarse antes de fijar el ventilador.
• Soporte de montaje suelto: Un soporte de montaje suelto puede contribuir al movimiento o la vibración. Confirme la seguridad del montaje antes de completar la instalación.
• Altura de montaje inadecuada: Un montaje bajo o una altura incorrecta de las aspas pueden reducir la distancia libre y la altura libre utilizable, por lo que la distancia libre de las aspas debe comprobarse antes del ensamblaje final.
• Caída de luz sobredimensionada: Una caída de luz grande puede reducir la distancia libre utilizable y aumentar el riesgo de colisión, por lo que la altura de suspensión final debe evaluarse antes del funcionamiento normal.

Errores de cableado que afectan al ventilador o la luz

Los errores de cableado pueden afectar al funcionamiento del ventilador, al funcionamiento de la luz, al comportamiento del control y a la seguridad eléctrica, por lo que los síntomas relacionados con la instalación deben interpretarse por su causa probable y riesgo, no por conjeturas.

Si los problemas del ventilador o la luz persisten después de las comprobaciones de instalación, o si los síntomas sugieren problemas de cableado ocultos, puede ser adecuada una evaluación adicional por parte de un electricista cualificado, ya que la causa puede no ser visible en el punto de montaje.

Error de cableado	Posible efecto	Interpretación
Conexiones sueltas	El funcionamiento del ventilador o de la luz puede volverse irregular.	Un problema de conexión puede afectar al funcionamiento y puede crear un riesgo de seguridad eléctrica.
Regulador incompatible	Pueden producirse parpadeos de la luz o un comportamiento inesperado del control.	La compatibilidad del control depende de la luz y de la configuración del control.
Colocación incorrecta del receptor	La respuesta del control remoto puede volverse poco fiable.	La colocación del receptor y el espacio disponible en la cubierta pueden influir en el comportamiento del control.
Confusión con el interruptor compartido	La velocidad del ventilador y el control de la luz pueden no funcionar como se espera.	La disposición del interruptor compartido debe coincidir con la configuración de control prevista.
Espacio insuficiente en la cubierta	La colocación del receptor puede verse restringida.	El espacio limitado en la cubierta puede contribuir a problemas de instalación relacionados con el receptor.

Cuándo se requiere un electricista cualificado

Se requiere un electricista cualificado cuando el cableado, el cableado fijo, el soporte, el cumplimiento normativo o las condiciones de seguridad son inciertos. La instalación debe pasar de la autoevaluación a la evaluación profesional cuando la condición no pueda verificarse de forma segura o cuando el trabajo eléctrico pueda afectar al cableado fijo.

Los desencadenantes habituales para la intervención de un profesional incluyen cableado confuso, cables dañados, soporte no apto para ventilador, conjuntos de ventilador pesados o inusuales, y complicaciones de instalación en techos inclinados o bajos. La incertidumbre sobre el código también puede requerir un electricista autorizado o un profesional del sector, ya que los requisitos locales pueden variar según la instalación y la región.

La siguiente lista organiza las condiciones de riesgo que no deben resolverse mediante conjeturas:

• Cableado confuso: el cableado confuso puede crear un riesgo de seguridad porque la conexión prevista del ventilador y la luz puede no coincidir con el circuito existente.
• Cambios en el cableado fijo: cualquier necesidad de alterar el cableado fijo debe ser evaluada por un electricista cualificado porque el trabajo de conexión puede implicar requisitos de cumplimiento normativo.
• Cables dañados: los cables viejos o dañados requieren una evaluación profesional porque el daño visible puede indicar un problema de seguridad eléctrica más amplio.
• Soporte no apto para ventilador: el soporte no apto para ventilador no debe tratarse como adecuado porque el ventilador puede necesitar una evaluación estructural antes de continuar con la instalación.
• Ventilador pesado o inusual: un ventilador pesado o inusual puede requerir la opinión de un profesional del sector porque las condiciones de soporte y montaje pueden variar.
• Complicaciones en techos inclinados o bajos: las condiciones de techo inclinado o techo bajo pueden requerir una inspección profesional cuando el ángulo, la distancia libre o la idoneidad del montaje son inciertos.
• Incertidumbre sobre el código: la incertidumbre sobre el código debe resolverse antes de la instalación porque pueden aplicarse requisitos locales de cumplimiento normativo y licencia.

Después de una instalación segura, maintenance after installation debe incluir comprobaciones periódicas, limpieza y cuidado continuo.

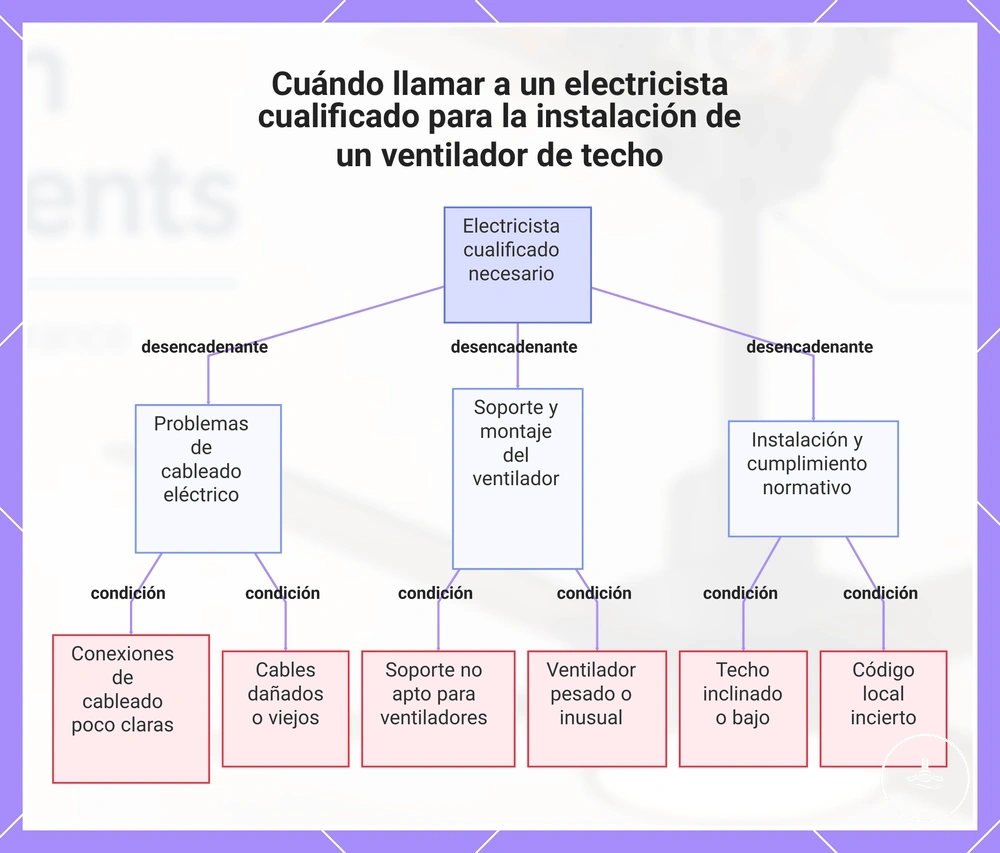

Este gráfico muestra las principales condiciones que requieren una evaluación eléctrica profesional al instalar un ventilador de techo.
