Requisitos de cableado para ventiladores de techo con luz
Los requisitos de cableado para ventiladores de techo con luz dependen del estado del circuito existente, los conductores disponibles, el método de control, el soporte de la caja de techo y la identificación correcta de las vías de neutro, tierra y activo conmutado. Estos requisitos de cableado no son universales porque cada instalación puede diferir en cómo se suministra y controla la energía a través de un interruptor de pared o un receptor remoto, y en cómo la caja de techo soporta de forma segura la carga combinada.
La idoneidad del cableado se determina por cómo está configurado el circuito existente, qué conductores están presentes y si el método de control separa o combina las funciones del motor del ventilador y la salida de luz. En muchos casos, la presencia de un neutro, una conexión a tierra y una línea activa conmutada correctamente enrutada influye en si se requiere una configuración estándar o basada en receptor. La guía de ventiladores de techo con luz proporciona un contexto más amplio sobre cómo se estructuran y comparan estos sistemas en diferentes necesidades de instalación.
La seguridad es una restricción fundamental en los requisitos de cableado para ventiladores de techo con luz porque el manejo incorrecto del cableado de alimentación en vivo, las vías de retorno de neutro o la conexión a tierra puede generar riesgos funcionales y de seguridad. La caja de techo debe tener la clasificación adecuada y ser estructuralmente segura, y el trabajo de cableado debe mantenerse dentro de los límites de seguridad aplicables y generalmente requiere verificación eléctrica autorizada en lugar de suposiciones basadas en la apariencia del cable o accesorios anteriores.
A nivel práctico, comprender los requisitos de cableado implica primero mapear cómo el circuito existente entrega energía, luego confirmar cómo se asignan los conductores al motor del ventilador y a la salida de luz a través de un interruptor de pared o un sistema de receptor remoto. A partir de ahí, la relación entre los conductores de neutro, tierra y activo conmutado define cómo se logra el comportamiento de control sin asumir que la disposición o el color del cable por sí solos indican la función.

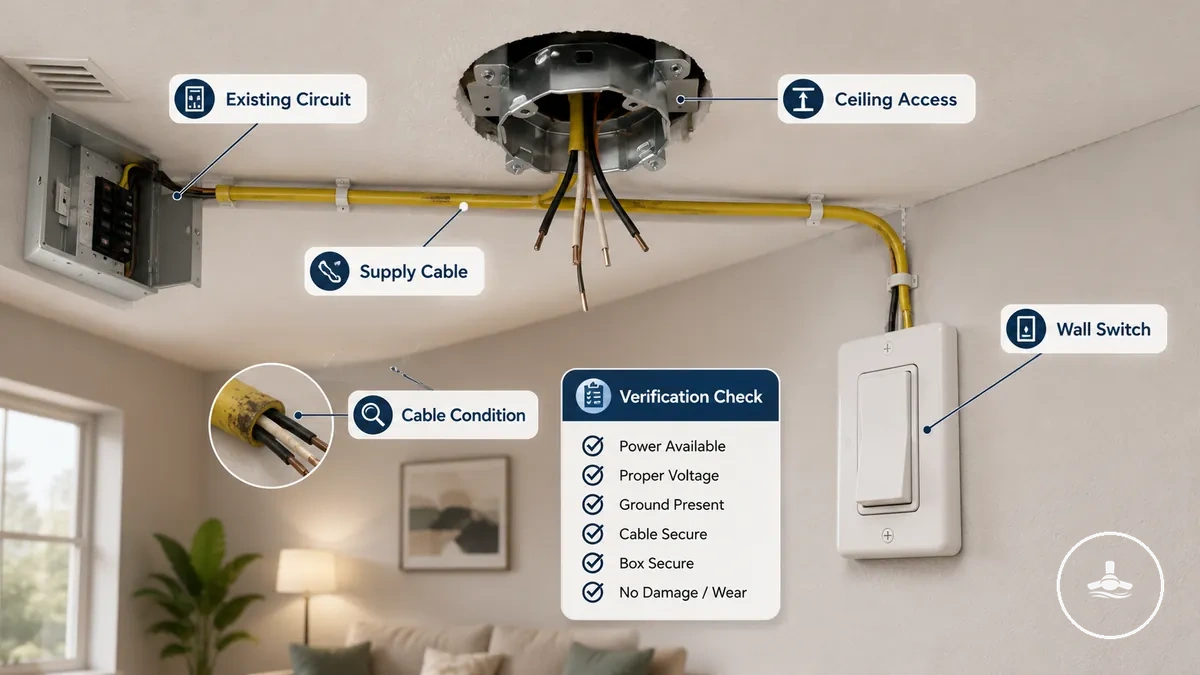

Estado del circuito y cableado existentes antes de instalar un ventilador de techo con luz
El estado del circuito y cableado existentes antes de instalar un ventilador de techo con luz depende de si el suministro, la conmutación, el estado del cable, el acceso al techo y las condiciones de instalación conformes permiten una evaluación segura para planificar el cableado. Esto determina si el ventilador de techo con luz puede considerarse potencialmente adecuado, requiere verificación de un electricista o no es adecuado para una instalación directa.
La preparación del circuito existente depende de la disponibilidad de suministro y de cómo está configurado el interruptor de pared para controlar el punto de instalación. La presencia o ausencia de un cable de conmutación o de un circuito derivado adecuado puede modificar si un ventilador de techo con luz puede instalarse sin rediseñar la disposición de control.
El estado del cable y el acceso al techo definen los límites físicos del entorno de instalación. Las viviendas antiguas pueden presentar aislamiento degradado o disponibilidad limitada de conductores, mientras que las instalaciones de reemplazo pueden reutilizar las vías de cableado existentes. El acceso restringido al techo puede limitar la inspección y dificultar la verificación del cable de suministro, especialmente cuando existen empalmes ocultos.
Se requiere verificación de un electricista cuando el circuito existente, el estado del cable o la disposición de conmutación no pueden respaldar claramente un enfoque de instalación conforme para un ventilador de techo con luz. En estos casos, puede ser necesario revisar los requisitos de instalación más generales a través de los requisitos de instalación antes de tomar decisiones sobre la disposición del cableado.

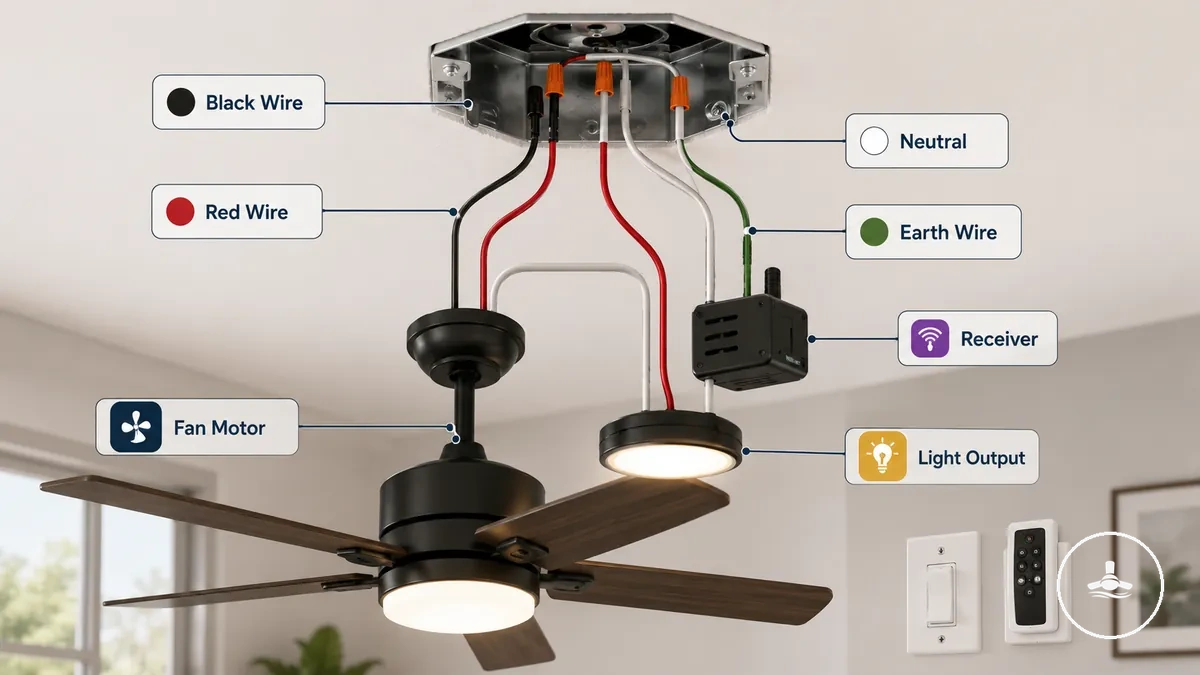

Colores de los cables y funciones de los conductores en el cableado de la luz del ventilador de techo
Los colores de los cables y las funciones de los conductores en el cableado de la luz del ventilador de techo son indicios de la función, no una prueba fiable de cómo se utiliza realmente un conductor, y se requiere confirmación antes de aplicar cualquier interpretación. En una instalación de ventilador de techo con luz, el cable negro, el cable rojo, el cable blanco, el cable azul y el cable verde pueden sugerir funciones posibles, pero la función real depende de una comprobación verificada en el punto de instalación, lo que crea un contraste claro entre los patrones de color típicos y la función confirmada del conductor.
Las funciones de los conductores definen cómo se distribuye la electricidad dentro del sistema, incluyendo las vías de retorno de neutro, la conexión a tierra, las líneas activas conmutadas y las salidas controladas por receptor. Estas funciones determinan cómo el motor del ventilador y la salida de luz responden a la entrada del interruptor de pared o a un receptor remoto, independientemente de cómo se identifique visualmente el cable, por lo que siempre se requiere una confirmación funcional.
Para entender cómo se relacionan los colores de los cables con las funciones de los conductores, es útil visualizar la disposición de cableado típica y cómo cada conductor etiquetado se conecta dentro de un sistema de ventilador de techo con luz. El diagrama siguiente muestra relaciones comunes de color-función que se usan solo como referencia y no como instrucción directa de cableado.
La tabla siguiente organiza los colores de cable comunes, sus funciones posibles, la confirmación requerida y su efecto en el motor del ventilador, la salida de luz, el receptor o el control del interruptor de pared. Esto separa las señales de color típicas de la función real del conductor comprobada en el punto de instalación.
| Color o etiqueta del cable | Señal de función común | Debe confirmarse antes de usar | Efecto o riesgo en el cableado |
|---|---|---|---|
| Cable negro | Activo / vivo / alimentación del motor del ventilador | Se requiere verificación del activo conmutado | Puede controlar el funcionamiento del motor del ventilador mediante interruptor o receptor |
| Cable rojo | Activo conmutado / alimentación de luz | Se requiere confirmación de conmutación separada | Puede controlar la salida de luz de forma independiente |
| Cable blanco | Vía de retorno de neutro | Debe confirmarse la continuidad del neutro | Permite la vía de retorno para el ventilador, la luz o el receptor |
| Cable azul | Salida de luz / cable de lámpara | Debe confirmarse la asignación del accesorio | Puede controlar la función del kit de luz mediante receptor |
| Cable verde / tierra | Conductor de puesta a tierra | Debe confirmarse la continuidad de tierra | Proporciona puesta a tierra y protección contra fallos |
Los colores de los cables en el cableado de la luz del ventilador de techo varían según el tipo de instalación, la región y el diseño del producto, por lo que los patrones de color solo deben tratarse como señales generales. Solo las funciones confirmadas de los conductores determinan la función real, especialmente cuando un receptor o un interruptor de pared cambia la forma en que se distribuye la energía al motor del ventilador y a la salida de luz.

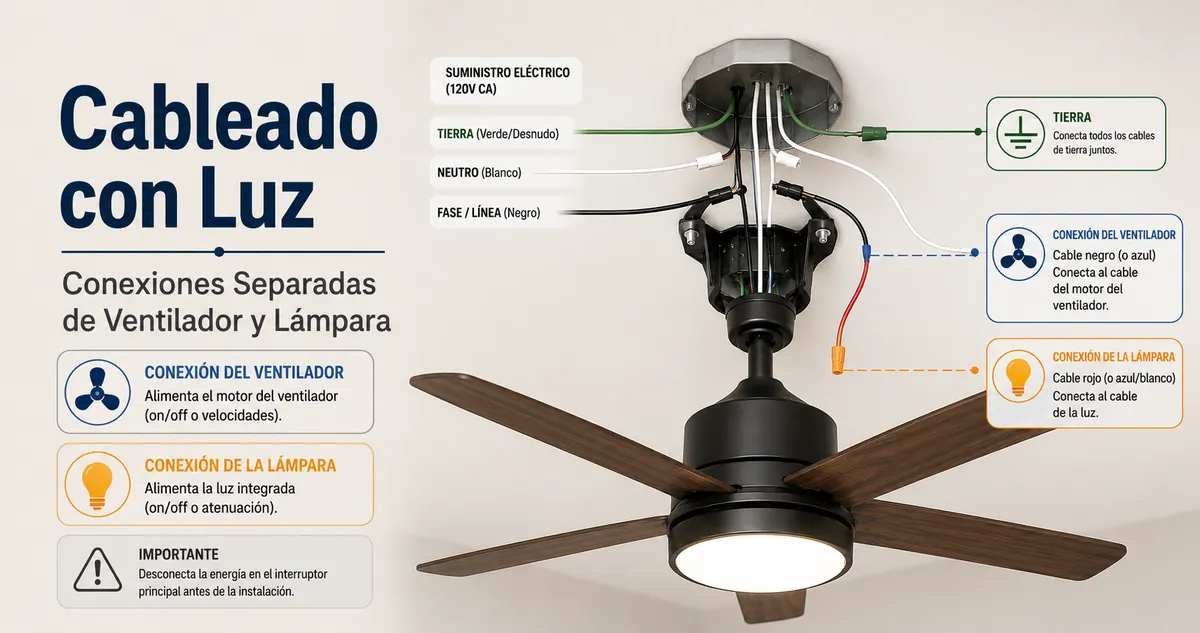

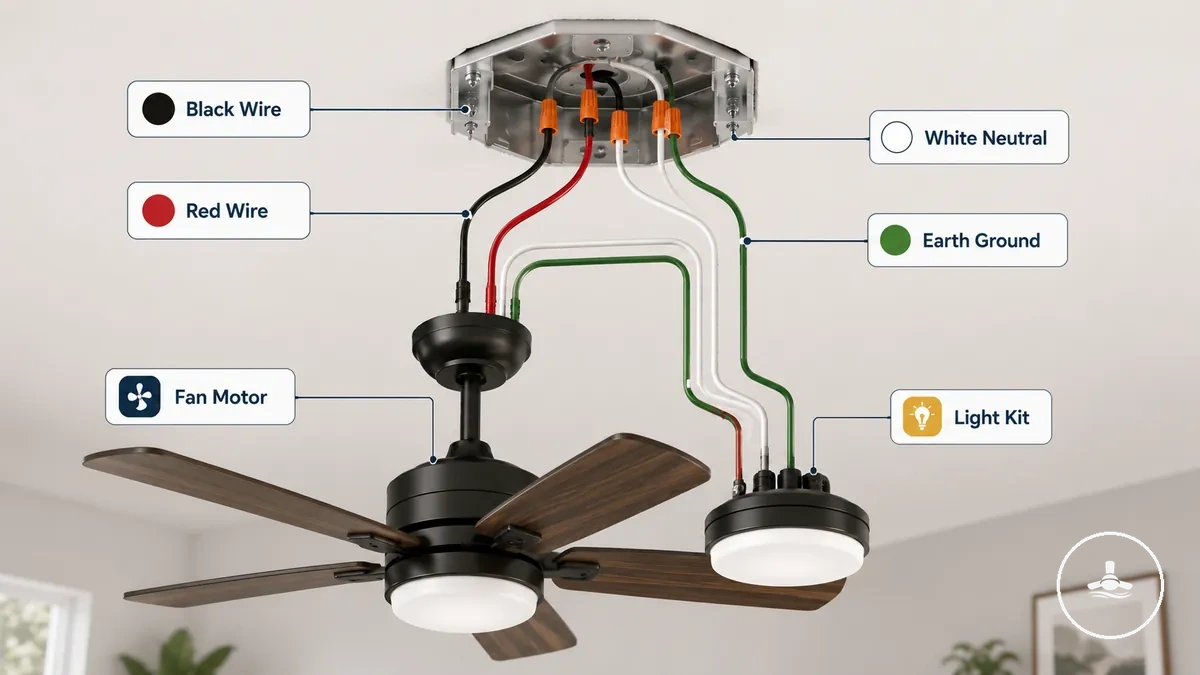

Cables negro, rojo, blanco y tierra en las conexiones del ventilador y la luz
Los cables negro, rojo, blanco y tierra en las conexiones del ventilador y la luz representan señales de color comunes para las funciones de los conductores, pero estas señales no son una regla fija y deben verificarse en cada punto de instalación. Las convenciones de color pueden variar según la región, la antigüedad de la instalación y el diseño del producto, por lo que la interpretación debe ser siempre condicional y no asumirse como una instrucción directa.
La variación de color significa que cada cable debe tratarse como un indicador potencial de función, no como una función garantizada.
- Cable negro — puede estar relacionado con la alimentación del motor del ventilador o la alimentación activa; la función puede variar y requiere confirmación del método de conmutación o control.
- Cable rojo — puede indicar una vía conmutada para el kit de luz; la función puede diferir según la configuración del interruptor de pared o del receptor.
- Cable blanco — generalmente asociado con el retorno de neutro; debe confirmarse como la vía de retorno para los circuitos del ventilador o la luz.
- Cable de tierra — generalmente verde o cobre desnudo; proporciona una conexión a tierra protectora para el motor del ventilador y el kit de luz, según el diseño de la instalación.
Estas señales basadas en el color nunca deben reemplazar la identificación verificada del conductor, ya que la función real depende de las funciones confirmadas y no solo del color visual del cable en un sistema de conexión de ventilador de techo con luz.
Cables sin usar o faltantes en configuraciones de cableado comunes de ventiladores de techo
Las condiciones de cable sin usar, cable faltante y conductor tapado en el cableado de la caja de techo suelen indicar esquemas de control incompletos o limitados, especialmente cuando el neutro, el cable rojo o los conductores relacionados con el receptor no están claramente disponibles. Estas condiciones pueden limitar cómo se logra el control separado y generalmente requieren evaluación de un electricista antes de su interpretación. Los conductores faltantes pueden restringir las opciones de control de varias maneras:
- Cable sin usar — puede indicar un conductor sobrante con función poco clara en el cableado de la caja de techo; requiere evaluación de un electricista para evitar una interpretación incorrecta.
- Cable faltante — la ausencia de un conductor necesario, como el neutro, puede limitar el funcionamiento del ventilador y reducir las opciones de control separado.
- Conductor tapado — a menudo un cable rojo tapado o un cable de conmutación sin usar; puede indicar una vía desactivada que ya no admite control separado.
- Neutro ausente — en el cableado de la caja de techo, la falta de neutro puede restringir el funcionamiento del receptor y desplazar la dependencia hacia configuraciones basadas en receptor.
En la práctica, estas condiciones pueden resultar en control combinado en lugar de control separado, o un cambio hacia la dependencia del receptor cuando la conmutación directa es limitada. Dado que la función del conductor no puede confirmarse solo por la apariencia, la evaluación de un electricista sigue siendo necesaria para determinar opciones de configuración seguras y viables.

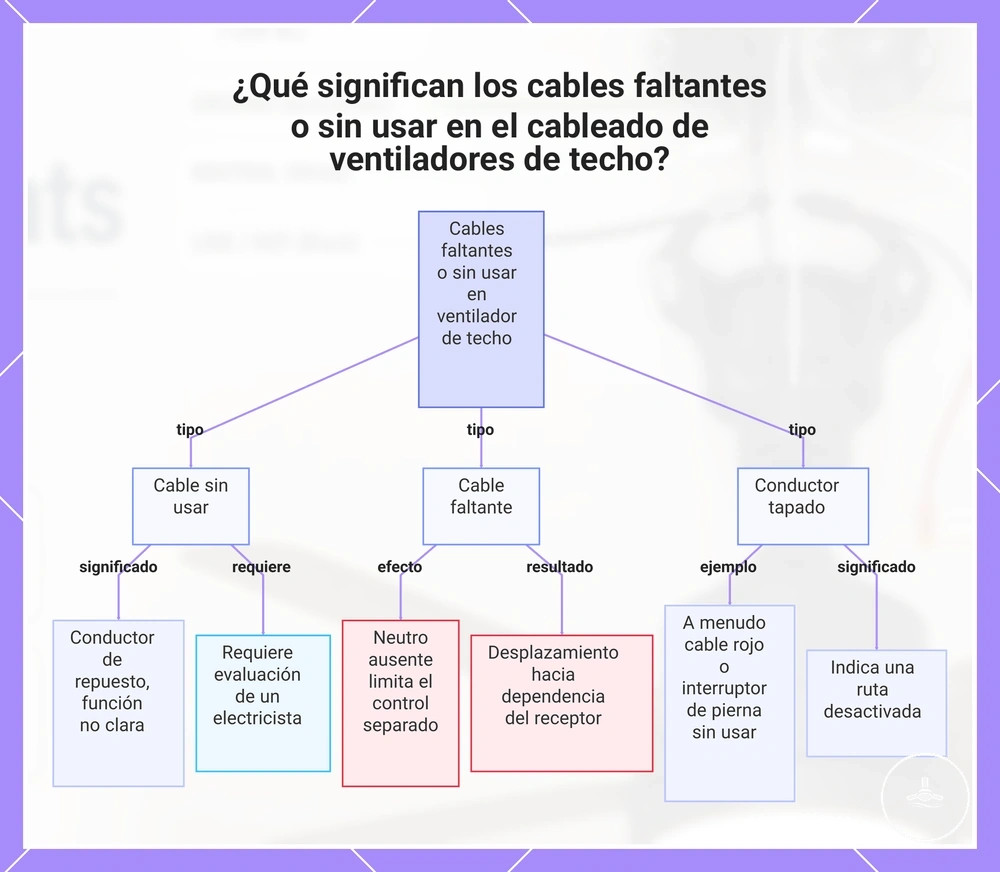

Este gráfico muestra las tres condiciones principales de cables faltantes o sin usar en el cableado de ventiladores de techo y explica sus significados, efectos en el control separado y requisitos de evaluación.
Disposiciones de control que modifican el cableado del ventilador y la luz
La disposición de control determina cómo los requisitos de cableado del ventilador de techo cambian entre el suministro, el control de pared, el receptor remoto, el motor del ventilador y la salida de luz, lo que significa que la estructura del cableado depende del método de control seleccionado y no de una configuración fija de conductores.
La disposición de control modifica el comportamiento de la relación de cableado en diferentes configuraciones:
| Disposición de control | Dependencia de cableado | Qué cambia | Precaución principal |
|---|---|---|---|
| Control combinado | Un solo activo conmutado desde el interruptor de pared | El motor del ventilador y la salida de luz funcionan juntos | Limita las opciones de control separado |
| Interruptores separados | Varias líneas activas conmutadas desde el interruptor de pared | El motor del ventilador y la salida de luz funcionan de forma independiente | Puede requerir conductores adicionales en el cableado de la caja de techo |
| Receptor remoto | Suministro constante que alimenta al receptor remoto | El receptor distribuye la energía al motor del ventilador y a la salida de luz | Depende de la compatibilidad entre el receptor y el suministro |
| Control mixto | Interruptor de pared más receptor remoto | Control combinado entre el interruptor de pared y el receptor remoto | La compatibilidad depende de la configuración del cableado |
El control combinado se basa en un solo interruptor de pared y un solo activo conmutado, lo que generalmente vincula el motor del ventilador y la salida de luz. Las configuraciones con interruptores separados dependen de conductores activos conmutados adicionales, lo que puede aumentar los requisitos de cableado en la caja de techo.
Las disposiciones con receptor remoto trasladan el control a la unidad del ventilador, donde el receptor remoto gestiona la distribución de energía al motor del ventilador y a la salida de luz desde un suministro constante. El control mixto combina la entrada del interruptor de pared con un receptor remoto, creando una configuración híbrida donde el cableado y las dependencias de control deben coincidir.
Cuando la disponibilidad de conductores o el cableado de la caja de techo no admite la disposición de control elegida, puede ser necesaria una evaluación profesional o un recableado. Para un contexto más amplio sobre las opciones de control, consulte controles de pared y mandos inteligentes, que explica cómo los métodos de control influyen en la estructura del cableado.
Un interruptor de pared para el control combinado del ventilador y la luz
Un interruptor de pared para el control combinado del ventilador y la luz significa que el motor del ventilador y la luz suelen funcionar juntos a través de un activo conmutado compartido, por lo que ambas funciones responden al mismo tiempo cuando se usa el interruptor. En esta configuración, el único interruptor actúa como punto de control, y el control combinado del ventilador y la luz es el resultado predeterminado a menos que exista un mecanismo de separación interno.
Este funcionamiento combinado se limita generalmente al control unificado, aunque la separación puede ocurrir bajo ciertas condiciones específicas.
- Receptor presente — puede permitir que el motor del ventilador y la luz funcionen de forma independiente incluso con un solo interruptor de pared instalado.
- Sistema de control integrado — puede separar las funciones del ventilador y la luz dentro de la unidad según el diseño interno.
- Limitación de cableado — la ausencia de conductores separados puede restringir el funcionamiento independiente desde un solo interruptor de pared.
En la mayoría de los casos, un interruptor de pared crea un activo conmutado compartido que vincula el motor del ventilador y la luz, mientras que la separación depende de si se incluye un receptor o un control integrado compatible con el diseño específico del ventilador y la configuración del cableado.

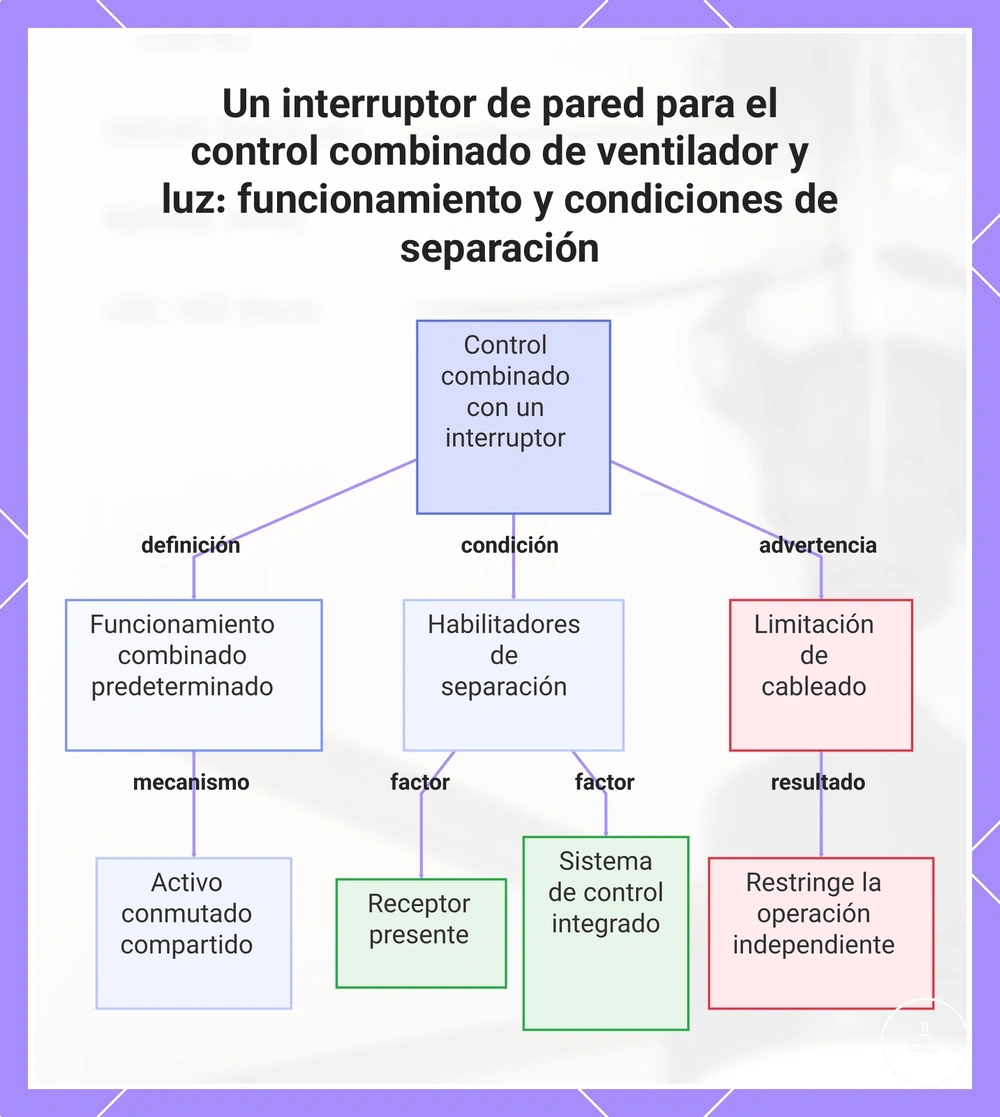

Este gráfico explica cómo un único interruptor de pared controla juntos el ventilador y la luz, y qué condiciones permiten el funcionamiento independiente.
Interruptores de pared separados para el control del ventilador y la luz
Los interruptores de pared separados para el control del ventilador y la luz dependen de la disponibilidad de conductores conmutados separados, donde un interruptor de ventilador controla el motor del ventilador y un interruptor de luz controla la luz mediante vías independientes. Esta configuración permite el funcionamiento separado porque cada función se acciona mediante su propio conductor conmutado, a menudo identificado mediante señales de cableado, como un cable rojo para un circuito y un cable azul para la luz, o mediante un sistema de control compatible que admite salidas independientes. Comparado con la conmutación combinada, que utiliza un activo conmutado compartido, los interruptores de pared separados requieren vías de control distintas para mantener independientes las funciones del interruptor de ventilador y del interruptor de luz.
No se puede asumir que los conductores sobrantes o sin usar dentro del cableado de la caja de techo admitan un funcionamiento separado, ya que su función depende de cómo se instaló y configuró originalmente el circuito. Incluso si hay cables adicionales presentes, su función debe verificarse porque es posible que no correspondan a conductores conmutados utilizables para el control del interruptor de ventilador o del interruptor de luz. En muchos casos, se requiere una identificación y validación correctas antes de que cualquier configuración de interruptores de pared separados pueda admitir de forma fiable el control del motor del ventilador y la luz sin conflictos.

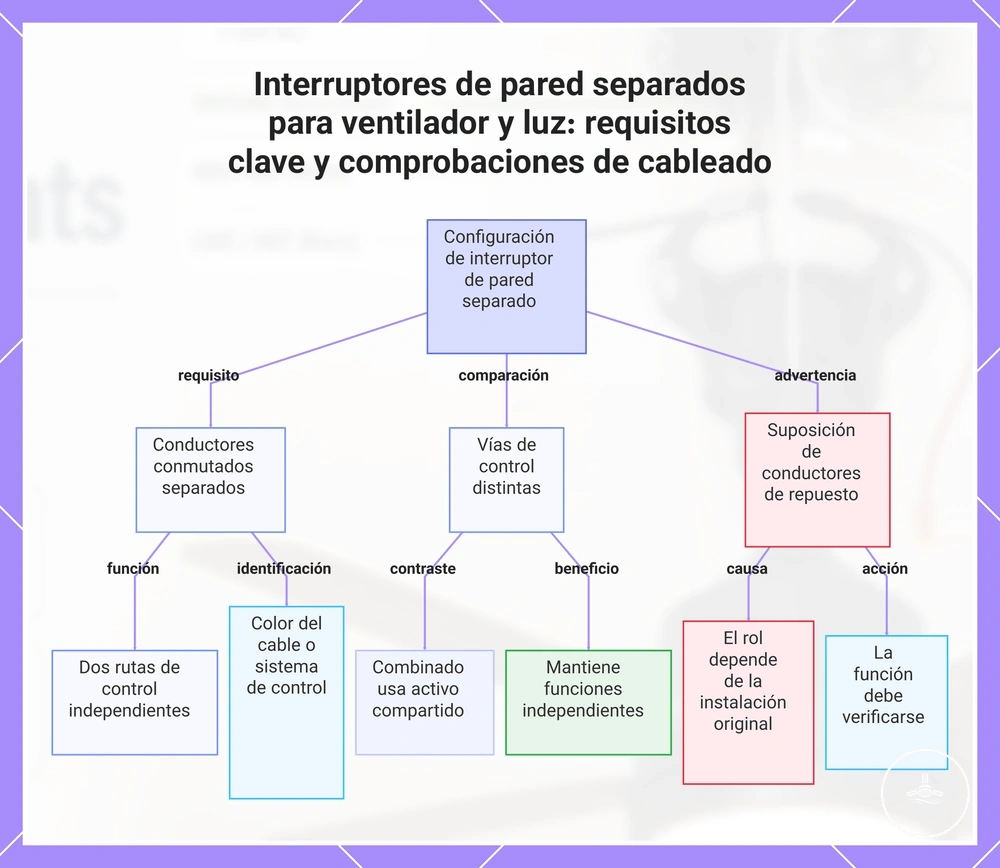

Este gráfico explica qué necesitan los interruptores de pared separados para el control del ventilador y la luz para funcionar correctamente, incluido el requisito de conductores conmutados separados, una comparación con la conmutación combinada y una advertencia sobre asumir que los conductores de repuesto son utilizables.
Cableado del receptor remoto entre el suministro, el motor del ventilador y la luz
El cableado del receptor remoto entre el suministro, el motor del ventilador y la luz se refiere a la forma en que un receptor remoto se sitúa entre el suministro de entrada y los circuitos de salida del motor del ventilador y la luz. El receptor remoto cambia la lógica de control, pero no elimina la necesidad de manejar correctamente las conexiones de suministro, neutro y tierra dentro de la configuración general del cableado.
En esta configuración, el receptor remoto actúa como un módulo de control intermedio con un terminal de entrada que recibe alimentación del suministro y terminales de salida que distribuyen la energía controlada al motor del ventilador y a la salida de luz. Una ruta de cableado simplificada puede entenderse como: suministro → terminal de entrada del receptor remoto → terminal de salida del receptor remoto → motor del ventilador / salida de luz, mientras que el neutro y la tierra siguen formando parte de las conexiones del lado del suministro para la referencia del circuito y la continuidad de seguridad. La nomenclatura exacta de los terminales y la separación de las salidas pueden variar según el diagrama del fabricante, por lo que la interpretación debe seguir siempre el diagrama proporcionado por el fabricante y no esquemas supuestos.
El comportamiento del control de velocidad del motor, la conmutación de la luz y el funcionamiento remoto dependen de cómo el receptor remoto asigna sus terminales de salida, pero esta asignación no es universal en todos los sistemas. Las diferencias en el diseño del módulo receptor pueden afectar la forma en que el motor del ventilador y la salida de luz se controlan de forma independiente o conjunta, incluso cuando las condiciones de suministro son correctas.
Cableado de receptor remoto e interruptor de pared en la misma instalación
El control mixto depende de si el interruptor de pared suministra alimentación conmutada, actúa como controlador de pared o solo proporciona alimentación a un receptor compatible, lo que determina cómo un receptor remoto y un interruptor de pared comparten la responsabilidad en la misma instalación. La interacción entre el interruptor de pared, el receptor remoto y las funciones del ventilador se define por la responsabilidad de control, no por un patrón de cableado universal, con resultados determinados por el aislamiento de alimentación o la superposición de funciones de control.
Minilista de verificación de decisión:
- El interruptor de pared suministra alimentación conmutada solo al receptor remoto
- La función del controlador de pared es compatible con la lógica de control del receptor
- El receptor remoto está presente y coordina las funciones del motor del ventilador y la salida de luz
- El sistema permite el aislamiento de alimentación sin superposición de comandos de control
Cuando el receptor remoto y el interruptor de pared coexisten, los resultados dependen de si el control está aislado o es compartido. Una configuración de receptor compatible puede admitir el aislamiento de alimentación, donde el interruptor de pared solo suministra alimentación conmutada y el receptor gestiona el motor del ventilador y la salida de luz de forma independiente. Por el contrario, puede ocurrir un conflicto de control cuando tanto el controlador de pared como el receptor intentan gestionar la misma función del ventilador o la luz, lo que genera comandos superpuestos que interrumpen el funcionamiento estable.
Puntos de conexión dentro de la caja de techo, el capó, el receptor y el kit de luz
Los puntos de conexión dentro del sistema del ventilador de techo se refieren a las ubicaciones físicas donde la relación de cableado se distribuye entre la caja de techo, el capó, el receptor, el cuerpo del ventilador y el kit de luz. Estos puntos definen dónde ocurren la conexión eléctrica y la integración estructural, mientras que cada componente contribuye con una función específica que puede variar según el diseño de instalación y la configuración.
Una visión general etiquetada ayuda a organizar dónde existen estos puntos de conexión y cómo se relacionan con la función y el riesgo en todo el sistema.
| Ubicación | Función de conexión | Qué identificar | Riesgo si se identifica incorrectamente |
|---|---|---|---|
| Caja de techo | Punto de entrada de suministro principal y soporte estructural | Entrada del cable de suministro y ubicación de fijación | Confusión entre los puntos de soporte estructural y conexión eléctrica |
| Capó | Zona de cubierta de transición e interfaz de cableado | Vía de cableado interno y espacio de conexión | Interpretarlo solo como estructural puede ocultar la relación de cableado |
| Receptor | Módulo de control para distribuir las funciones del ventilador y la luz | Puntos de conexión de entrada/salida para la distribución de control | Un mapeo incorrecto puede interrumpir la lógica de asignación de control |
| Cuerpo del ventilador | Carcasa del motor e integración de salida eléctrica | Interfaz de conexión para el suministro del motor del ventilador | Una identificación incorrecta puede afectar la comprensión del enrutamiento funcional |
| Kit de luz | Punto de conexión del conjunto de salida de luz | Conexión eléctrica para la función de iluminación | Un mapeo incorrecto puede separar la función de control de luz prevista |
La ubicación de montaje estructural y la ubicación de conexión eléctrica están relacionadas en el espacio físico, pero no son la misma función. La caja de techo o el capó pueden proporcionar soporte de montaje, mientras que la relación de cableado real ocurre a través de puntos de conexión eléctrica designados dentro o entre los componentes.
Soporte de la caja eléctrica, conexión a tierra y límites de seguridad del cableado
El soporte de la caja eléctrica, la conexión a tierra y los límites de seguridad del cableado dependen del soporte de la caja eléctrica, la conexión a tierra, la protección contra la tensión, el estado del cable, el recinto de cableado y el trabajo eléctrico autorizado, que definen si una instalación de ventilador de techo con luz cumple con los límites de seguridad o requiere verificación adicional antes de que cualquier relación de cableado se considere adecuada.
Los límites de seguridad se establecen mediante el soporte estructural, la integridad del recinto y la protección del cable antes de que pueda proceder cualquier evaluación de instalación.
- Soporte de la caja eléctrica — debe proporcionar un soporte estructural estable, ya que un soporte insuficiente puede crear riesgo de movimiento y desalineación del cuerpo del ventilador.
- Protección contra la tensión — debe asegurar los cables de entrada, ya que una protección contra la tensión deficiente o ausente puede aumentar la tensión sobre los conductores y contribuir al riesgo de sobrecalentamiento.
- Recinto de cableado — debe contener y proteger completamente los conductores, ya que el cableado expuesto puede aumentar el riesgo de descarga eléctrica y provocar fallos en la inspección.
- Estado del cable — debe permanecer intacto y sin daños, ya que el aislamiento degradado puede aumentar el riesgo de fallo eléctrico y condiciones de sobrecalentamiento.
- Conexión a tierra — debe mantener una conexión a tierra continua, ya que una conexión a tierra deficiente puede aumentar el riesgo de descarga eléctrica en condiciones de fallo.
- Trabajo eléctrico autorizado — debe aplicarse donde sea necesario, ya que el trabajo no verificado puede provocar resultados de seguridad no conformes e inspecciones fallidas.
El soporte de la caja eléctrica y la integridad de la conexión a tierra influyen directamente en los límites de seguridad, ya que la inestabilidad estructural puede causar riesgo de movimiento, mientras que las interrupciones en la conexión a tierra pueden aumentar el riesgo de descarga eléctrica. La protección contra la tensión y el estado del cable también afectan la estabilidad térmica dentro del recinto de cableado al reducir los puntos de tensión que pueden provocar sobrecalentamiento.
Antes de proceder con cualquier decisión de instalación más amplia, el límite de seguridad debe revisarse mediante las comprobaciones de seguridad eléctrica, ya que el soporte de la caja eléctrica, la conexión a tierra y las condiciones del recinto de cableado deben mantenerse dentro de los límites verificados para reducir los riesgos de movimiento, descarga eléctrica y sobrecalentamiento.

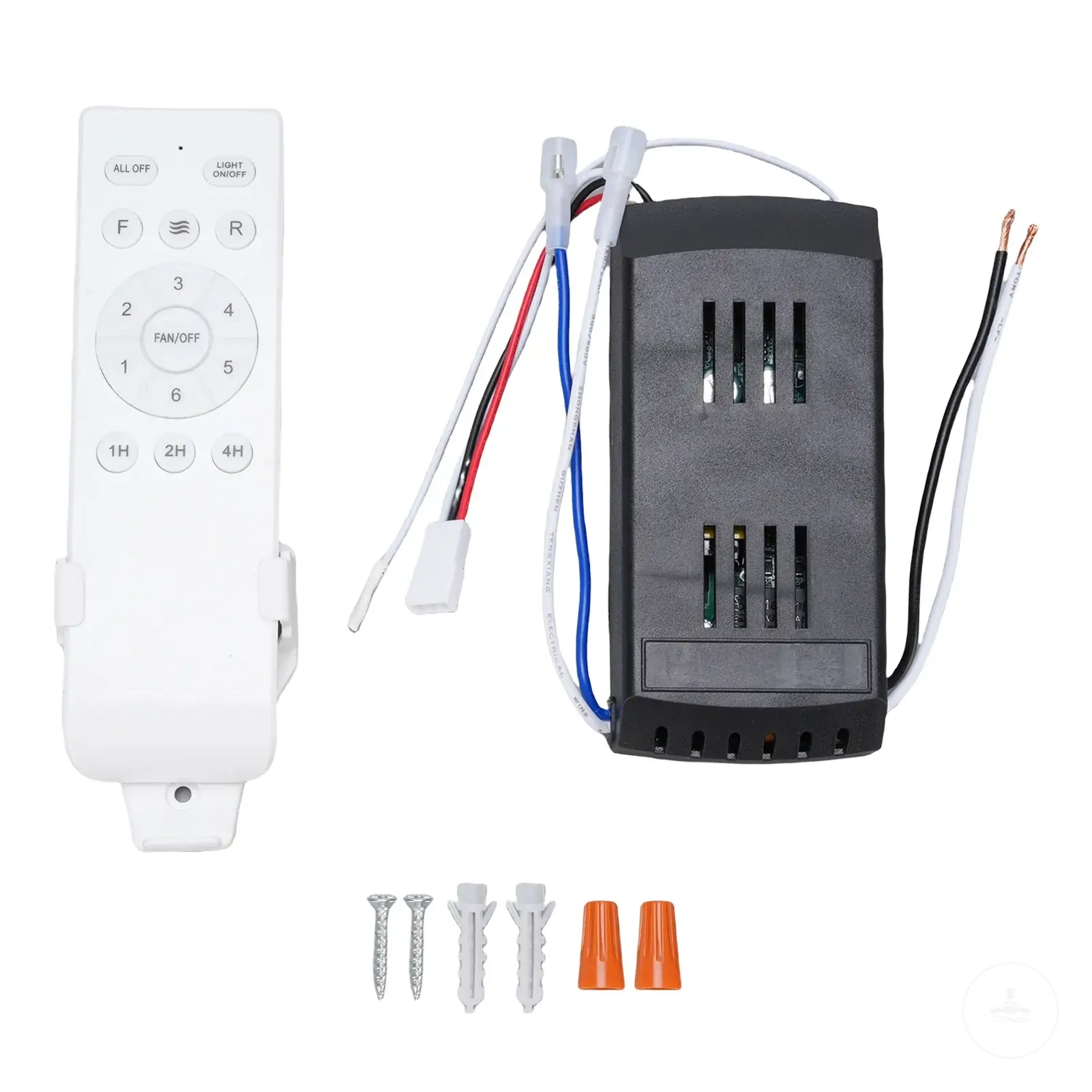

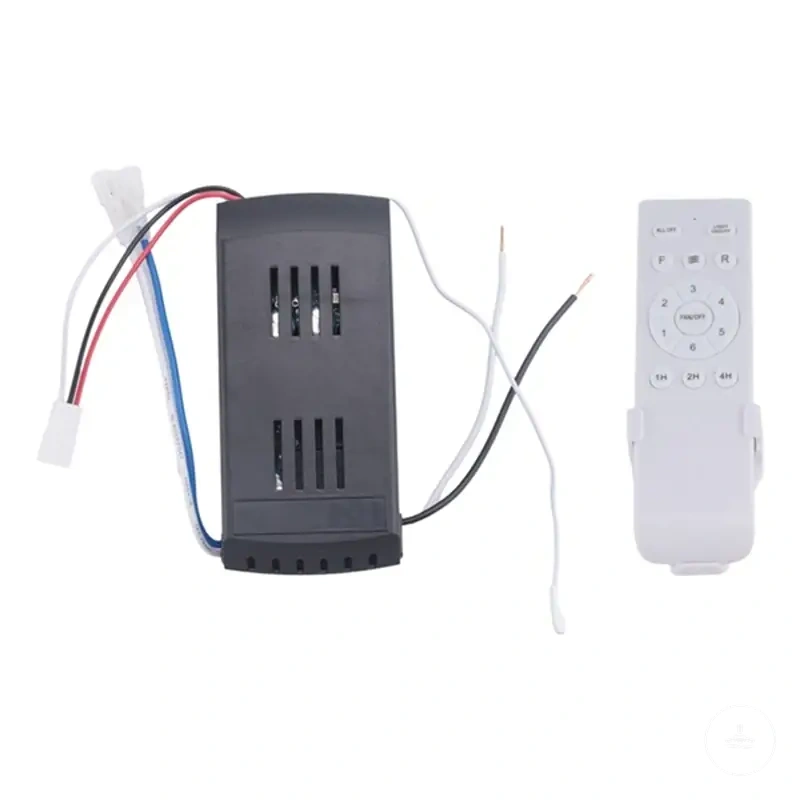

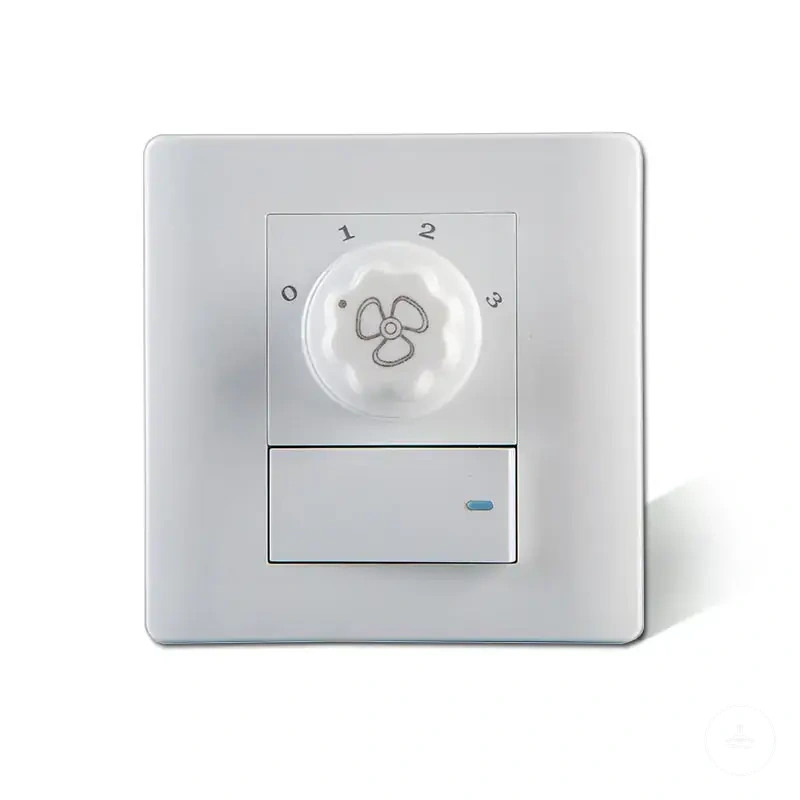

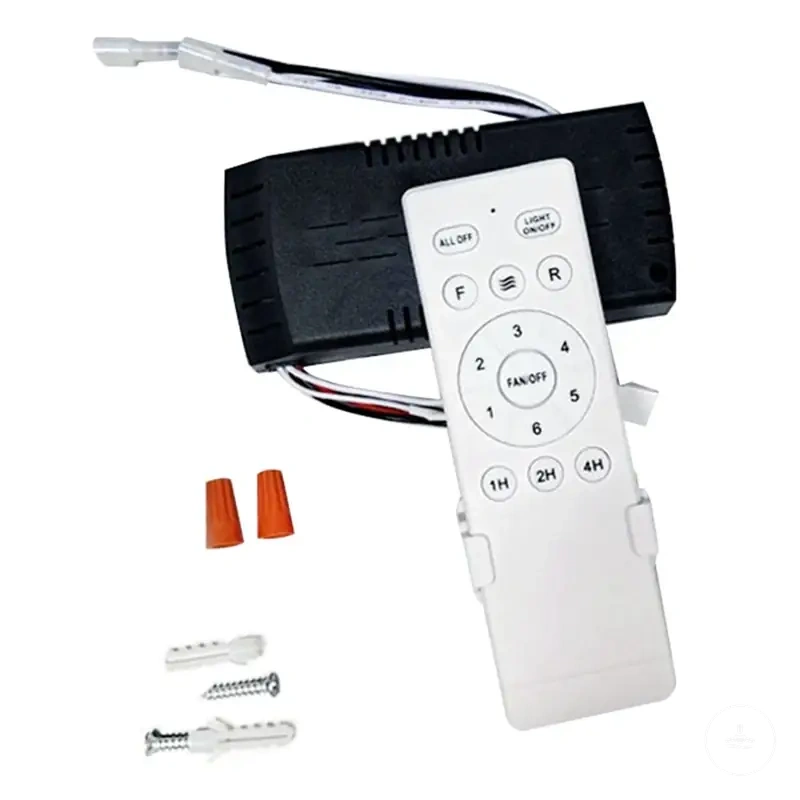

Los productos que aparecen a continuación son ejemplos útiles para comparar las opciones disponibles. Antes de comprar, verifica que los criterios de compatibilidad, las características y los detalles del producto se ajusten a tus necesidades.

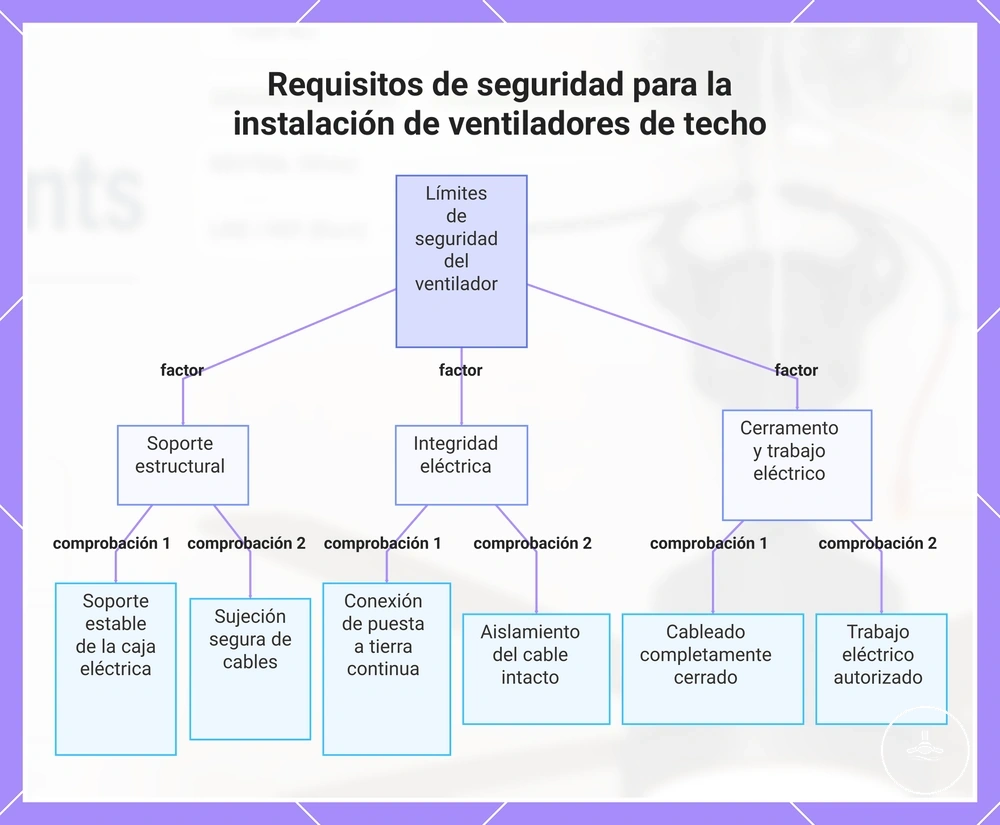

Este gráfico muestra los requisitos y verificaciones clave de seguridad que determinan si una instalación de ventilador de techo cumple con los límites de seguridad eléctrica, abarcando soporte estructural, integridad eléctrica y verificación del cerramiento.
Errores de cableado que pueden impedir que la luz del ventilador funcione
Que la luz del ventilador no funcione suele estar relacionado con errores de cableado, como la coincidencia incorrecta de conductores, problemas en la salida del receptor, conexiones flojas, configuraciones de interruptor incompatibles o fallos de cableado relacionados con la seguridad, donde la vía eléctrica hacia el circuito de la luz se interrumpe o se enruta incorrectamente, en lugar de ser el propio kit de luz el defectuoso.
Cada síntoma debe vincularse con una posible condición de cableado antes de asumir un componente defectuoso, porque los errores de cableado y las discrepancias de control pueden producir resultados superpuestos en todo el sistema de luz del ventilador.
- Sin luz | coincidencia incorrecta de conductores o problema en la salida del receptor | puede indicar que la alimentación de la luz no llega al kit de luz debido a una asignación de cableado o un fallo en la vía de control.
- Funcionamiento intermitente | conexión floja en el recinto de cableado o en los puntos de conexión | puede indicar un contacto inestable que provoca una continuidad eléctrica intermitente.
- Parpadeo | interruptor incompatible o salida inestable del receptor | puede indicar una señal de control fluctuante o un desajuste de carga en el circuito.
- Sin respuesta | fallo de seguridad o vía de suministro desconectada | puede indicar una interrupción del cableado en etapas anteriores que afecta al circuito de la luz.
Los problemas en la salida del receptor y los tipos de interruptor incompatibles también pueden contribuir a fallos relacionados con el cableado, donde el sistema de control no se alinea correctamente con la vía del circuito de luz esperada, lo que provoca ausencia de luz o un funcionamiento inestable según la configuración.
Los errores de cableado deben distinguirse de un fallo de la bombilla, la configuración del mando a distancia, la incompatibilidad del regulador de intensidad o los fallos internos de los componentes, ya que estos pueden producir síntomas similares sin estar directamente relacionados con la coincidencia de conductores o la integridad de las conexiones.
Al diagnosticar una ceiling fan light not working, es importante distinguir los fallos relacionados con el cableado de problemas más generales del sistema, especialmente cuando el flickering ceiling fan light aparece de forma intermitente en diferentes modos de control o estados del interruptor.

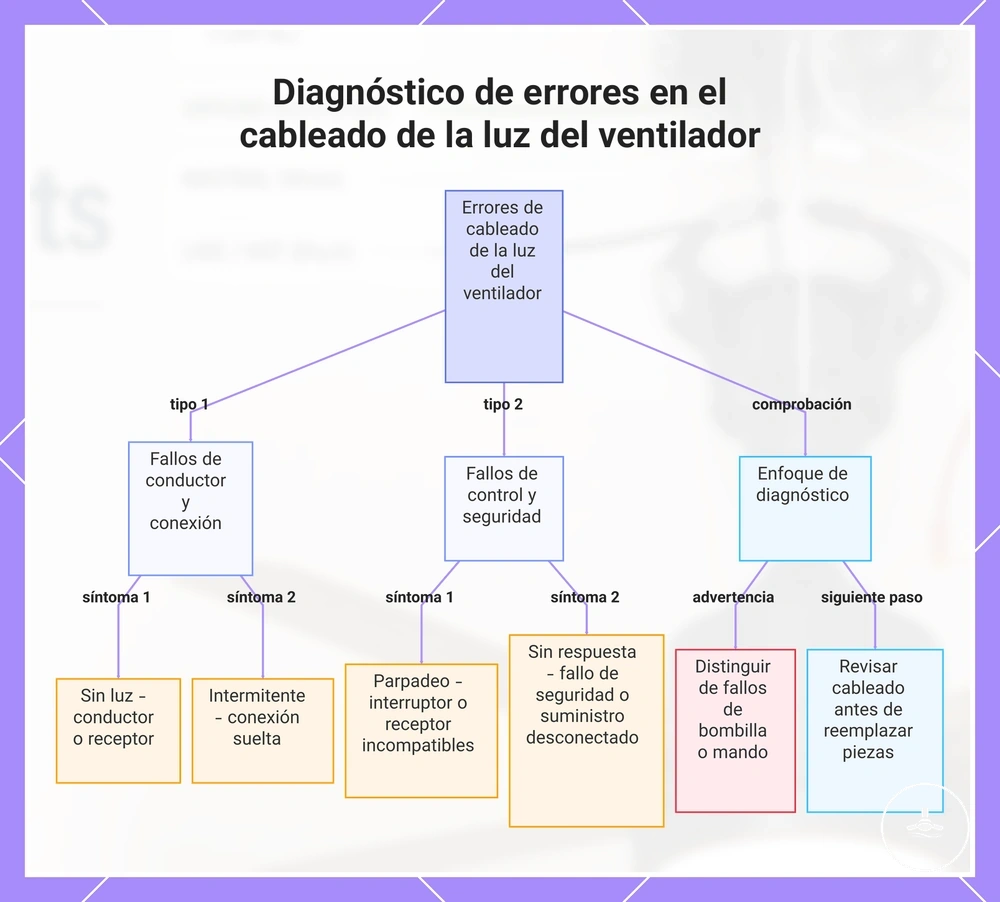

Este gráfico relaciona los síntomas comunes de la luz del ventilador con sus posibles causas de cableado y destaca la necesidad de descartar otras fallas antes de reemplazar componentes.
