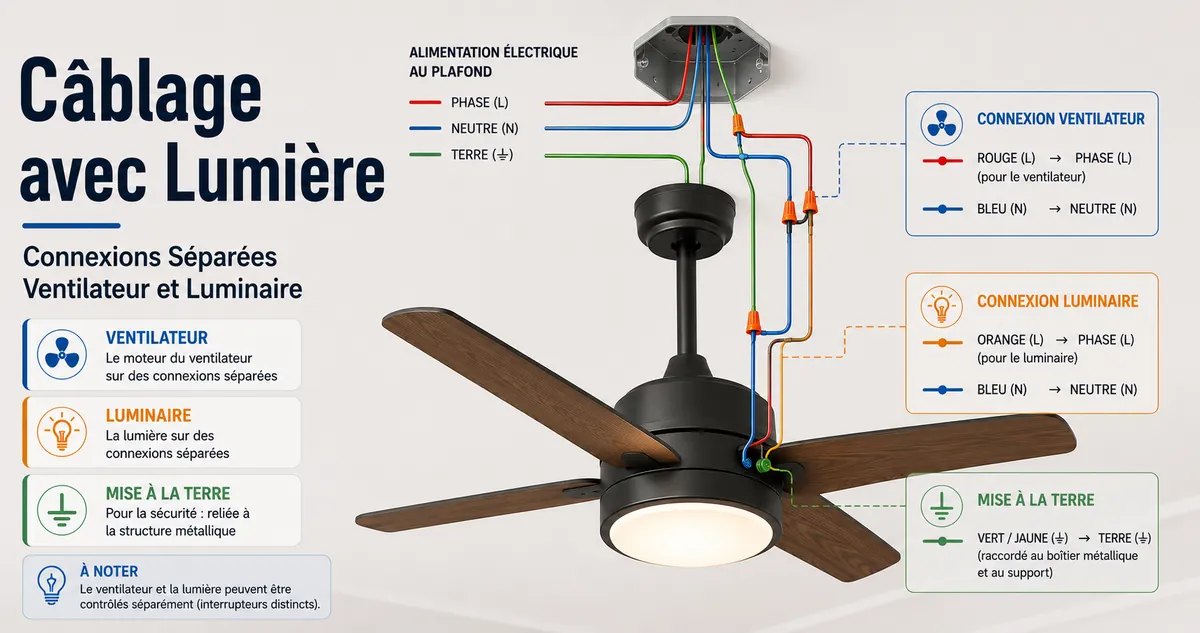

Exigences de câblage des ventilateurs de plafond avec lumière
Les exigences de câblage des ventilateurs de plafond avec lumière dépendent de l'état du circuit existant, des conducteurs disponibles, de la méthode de commande, du support de la boîte de plafond et de l'identification correcte des chemins de neutre, de terre et de phase commutée. Ces exigences de câblage ne sont pas universelles car chaque installation peut différer dans la manière dont l'alimentation est fournie et contrôlée via un interrupteur mural ou un récepteur distant, et dans la manière dont la boîte de plafond supporte la charge combinée en toute sécurité.
La pertinence du câblage est déterminée par la configuration du circuit existant, les conducteurs présents, et si la méthode de commande sépare ou combine les fonctions du moteur du ventilateur et de l'éclairage. Dans de nombreux cas, la présence d'un neutre, d'une connexion de terre et d'une ligne de phase commutée correctement acheminée influence si une configuration standard ou basée sur un récepteur est nécessaire. Le guide des ventilateurs de plafond avec lumière fournit un contexte plus large sur la façon dont ces systèmes sont structurés et comparés selon les différents besoins d'installation.
La sécurité est une contrainte fondamentale dans les exigences de câblage des ventilateurs de plafond avec lumière, car une mauvaise manipulation du câblage d'alimentation sous tension, des chemins de retour du neutre ou de la mise à la terre peut créer des risques fonctionnels et de sécurité. La boîte de plafond doit être correctement dimensionnée et structurellement sécurisée, et les travaux de câblage doivent rester conformes aux limites de sécurité applicables et nécessitent généralement une vérification électrique par un professionnel agréé plutôt que des hypothèses basées sur l'apparence des fils ou des raccords antérieurs.
Sur le plan pratique, comprendre les exigences de câblage signifie d'abord cartographier comment le circuit existant fournit l'alimentation, puis confirmer comment les conducteurs sont attribués au moteur du ventilateur et à la sortie d'éclairage via un interrupteur mural ou un système de récepteur distant. De là, la relation entre les conducteurs de neutre, de terre et de phase commutée définit comment le comportement de commande est obtenu sans supposer que la disposition ou la couleur des fils seule indique la fonction.

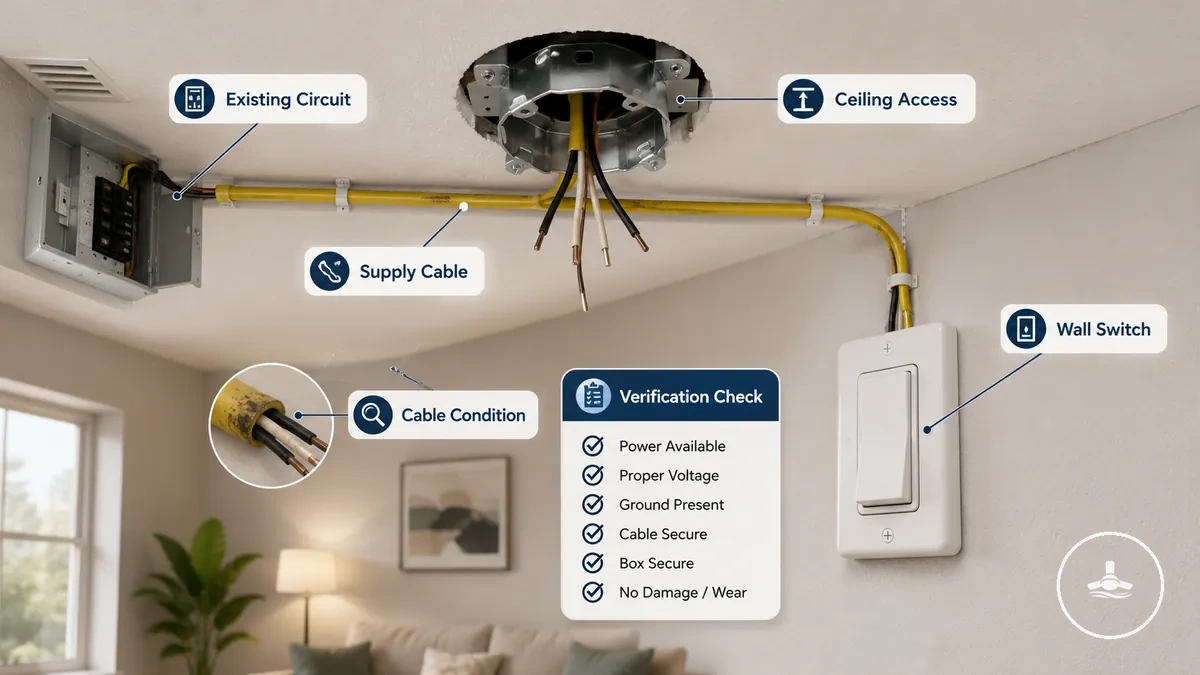

État du circuit et du câble existants avant le câblage d'un ventilateur de plafond avec lumière
Les conditions du circuit et du câble existants avant le câblage d'un ventilateur de plafond avec lumière dépendent du fait que l'alimentation, la commutation, l'état du câble, l'accès au plafond et les conditions d'installation conformes permettent une évaluation sécurisée pour la planification ultérieure du câblage. Cela détermine si le ventilateur de plafond avec lumière peut être considéré comme potentiellement adapté, nécessite une vérification par un électricien, ou est inadapté à une installation directe.
La disponibilité du circuit existant est influencée par la disponibilité de l'alimentation et la configuration de l'interrupteur mural pour contrôler le point d'installation. La présence ou l'absence d'un conducteur de navette ou d'un circuit dérivé approprié peut modifier la possibilité de supporter un ventilateur de plafond avec lumière sans repenser la disposition des commandes.
L'état du câble et l'accès au plafond définissent les limites physiques de l'environnement d'installation. Les maisons anciennes peuvent présenter une isolation dégradée ou une disponibilité limitée des conducteurs, tandis que les installations de remplacement peuvent réutiliser les chemins de câblage existants. Un accès restreint au plafond peut limiter l'inspection et rendre la vérification du câble d'alimentation plus complexe, en particulier là où des jonctions cachées existent.
La vérification par un électricien est requise lorsque le circuit existant, l'état du câble ou la disposition de commutation ne peuvent pas clairement soutenir une approche d'installation conforme pour un ventilateur de plafond avec lumière. Dans ces cas, des exigences d'installation plus larges peuvent devoir être examinées via les exigences d’installation avant toute décision concernant la disposition du câblage.

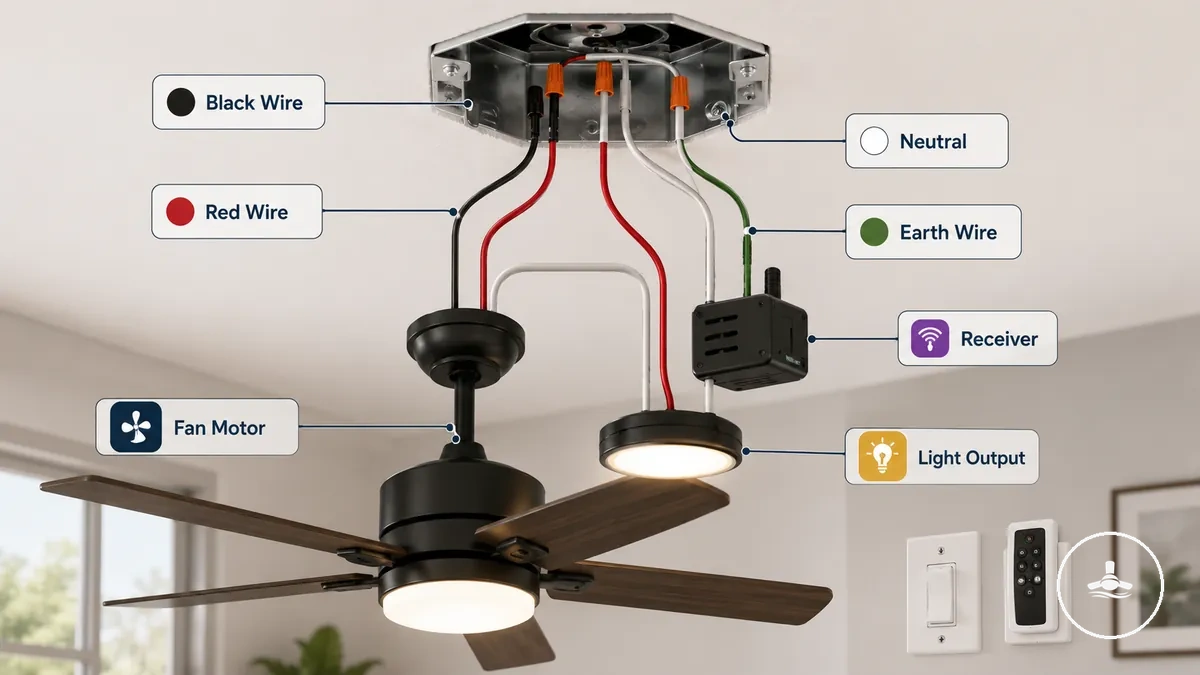

Couleurs des fils et rôles des conducteurs dans le câblage d'un ventilateur de plafond avec lumière
Les couleurs des fils et les rôles des conducteurs dans le câblage d'un ventilateur de plafond avec lumière sont des indices de fonction plutôt qu'une preuve fiable de l'utilisation réelle d'un conducteur, et une confirmation est requise avant toute interprétation. Dans une configuration de ventilateur de plafond avec lumière, le fil noir, le fil rouge, le fil blanc, le fil bleu et le fil vert peuvent suggérer des rôles possibles, mais la fonction réelle dépend d'un test vérifié au point d'installation, créant un contraste clair entre les schémas de couleurs typiques et le rôle confirmé du conducteur.
Les rôles des conducteurs définissent la manière dont l'électricité est distribuée dans le système, y compris les chemins de retour du neutre, la mise à la terre, les lignes de phase commutée et les sorties contrôlées par récepteur. Ces rôles déterminent la façon dont le moteur du ventilateur et la sortie d'éclairage répondent à l'entrée de l'interrupteur mural ou à un récepteur distant, indépendamment de l'identification visuelle du fil, ce qui rend la confirmation fonctionnelle toujours nécessaire.
Pour comprendre comment les couleurs des fils sont liées aux rôles des conducteurs, il est utile de visualiser la disposition de câblage typique et la manière dont chaque conducteur étiqueté se connecte dans un système de ventilateur de plafond avec lumière. Le schéma ci-dessous montre les relations couleur-rôle courantes fournies à titre de référence uniquement et non comme instruction de câblage directe.
Le tableau ci-dessous organise les couleurs de fil courantes, leurs rôles possibles, la confirmation requise et leur effet sur le moteur du ventilateur, la sortie d'éclairage, le récepteur ou la commande par interrupteur mural. Il sépare les signaux de couleur typiques de la fonction réelle testée du conducteur au point d'installation.
| Couleur ou étiquette du fil | Rôle signalé courant | À confirmer avant utilisation | Effet ou risque de câblage |
|---|---|---|---|
| Fil noir | Phase / sous tension / alimentation moteur ventilateur | Vérification de la phase commutée requise | Peut commander le fonctionnement du moteur du ventilateur via interrupteur ou récepteur |
| Fil rouge | Phase commutée / alimentation éclairage | Confirmation de commutation séparée requise | Peut commander la sortie d'éclairage indépendamment |
| Fil blanc | Chemin de retour du neutre | La continuité du neutre doit être confirmée | Permet le chemin de retour pour le ventilateur, l'éclairage ou le récepteur |
| Fil bleu | Sortie d'éclairage / fil de la lampe | L'affectation au luminaire doit être confirmée | Peut commander la fonction du kit d'éclairage via récepteur |
| Fil vert / terre | Conducteur de mise à la terre | La continuité de la terre doit être confirmée | Assure la mise à la terre et la protection contre les défauts |
Les couleurs des fils dans le câblage d'un ventilateur de plafond avec lumière varient selon le type d'installation, la région et la conception du produit. Les schémas de couleurs doivent être traités uniquement comme des signaux généraux. Seuls les rôles confirmés des conducteurs déterminent la fonction réelle, surtout lorsqu'un récepteur ou un interrupteur mural modifie la distribution de l'alimentation vers le moteur du ventilateur et la sortie d'éclairage.

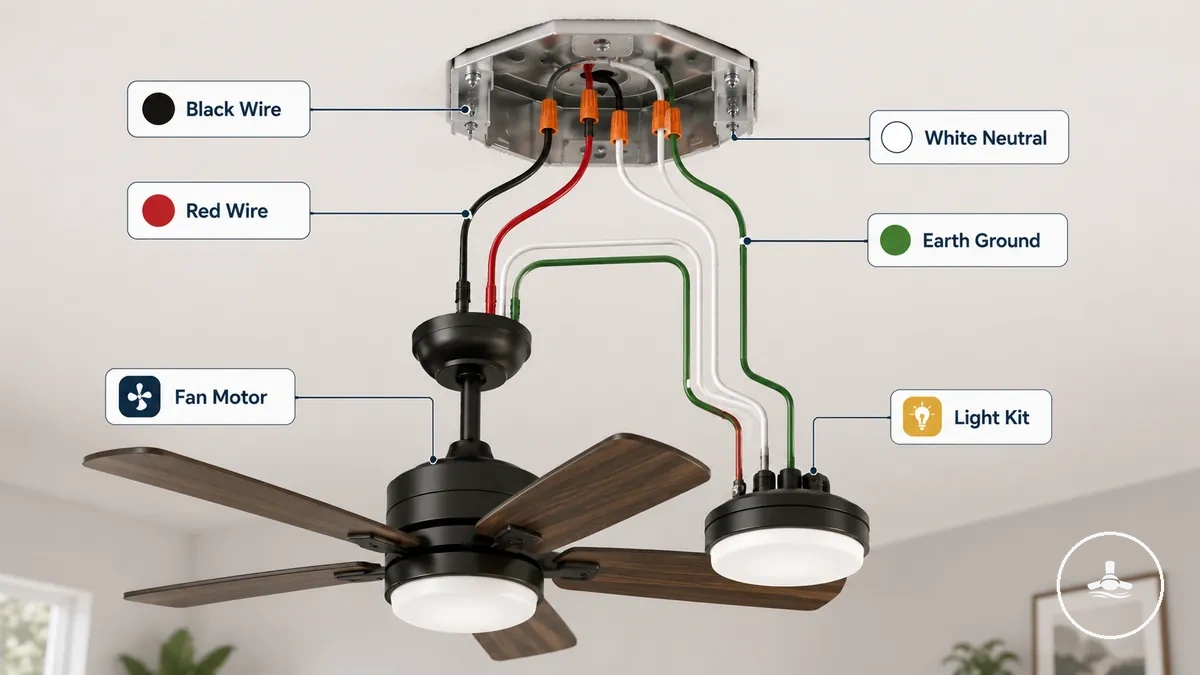

Fils noir, rouge, blanc et terre dans les connexions du ventilateur et de l'éclairage
Les fils noir, rouge, blanc et terre dans les connexions du ventilateur et de l'éclairage représentent des signaux de couleur courants pour les rôles des conducteurs, mais ces signaux ne sont pas une règle fixe et doivent être vérifiés à chaque point d'installation. Les conventions de couleur peuvent varier selon la région, l'âge de l'installation et la conception du produit, de sorte que l'interprétation doit toujours rester conditionnelle plutôt que considérée comme une instruction directe.
La variation de couleur signifie que chaque fil doit être traité comme un indicateur potentiel de fonction plutôt que comme un rôle garanti.
- Fil noir — peut concerner l'alimentation du moteur du ventilateur ou la phase active ; la fonction peut varier et nécessite une confirmation de la méthode de commutation ou de contrôle.
- Fil rouge — peut indiquer un chemin commuté pour le kit d'éclairage ; le rôle peut différer selon la configuration de l'interrupteur mural ou du récepteur.
- Fil blanc — généralement associé au retour du neutre ; doit être confirmé comme chemin de retour pour les circuits du ventilateur ou de l'éclairage.
- Fil de terre — généralement vert ou cuivre nu ; fournit une mise à la terre de protection pour le moteur du ventilateur et le kit d'éclairage, selon la conception de l'installation.
Ces signaux basés sur la couleur ne doivent jamais remplacer l'identification vérifiée du conducteur, car la fonction réelle dépend des rôles confirmés plutôt que de la seule couleur visuelle du fil dans un système de connexion de ventilateur de plafond avec lumière.
Fils inutilisés ou manquants dans les configurations courantes de câblage de ventilateur de plafond
Dans une boîte de plafond, un fil inutilisé, un fil manquant ou un conducteur recouvert d'un capuchon indiquent souvent des configurations de commande incomplètes ou limitées, en particulier lorsque le neutre, le fil rouge ou les conducteurs liés au récepteur ne sont pas clairement disponibles. Ces conditions peuvent limiter la manière dont une commande séparée est obtenue et nécessitent généralement une évaluation par un électricien avant toute interprétation. Des conducteurs manquants peuvent restreindre les options de commande de plusieurs façons :
- Fil inutilisé — peut indiquer un conducteur de réserve dont la fonction est floue dans le câblage de la boîte de plafond ; nécessite une évaluation par un électricien pour éviter une interprétation erronée.
- Fil manquant — l'absence d'un conducteur requis, comme le neutre, peut limiter le fonctionnement du ventilateur et réduire les options de commande séparée.
- Conducteur recouvert d'un capuchon — souvent un fil rouge recouvert d'un capuchon ou un conducteur de navette inutilisé ; peut indiquer un chemin désactivé qui ne prend plus en charge la commande séparée.
- Neutre absent — dans le câblage de la boîte de plafond, un neutre manquant peut restreindre le fonctionnement du récepteur et déplacer la dépendance vers des configurations basées sur récepteur.
En pratique, ces conditions peuvent entraîner une commande combinée au lieu d'une commande séparée, ou un glissement vers une dépendance au récepteur lorsque la commutation directe est limitée. Cependant, comme la fonction du conducteur ne peut être confirmée par la seule apparence, une évaluation par un électricien reste nécessaire pour déterminer des options de configuration sûres et fonctionnelles.

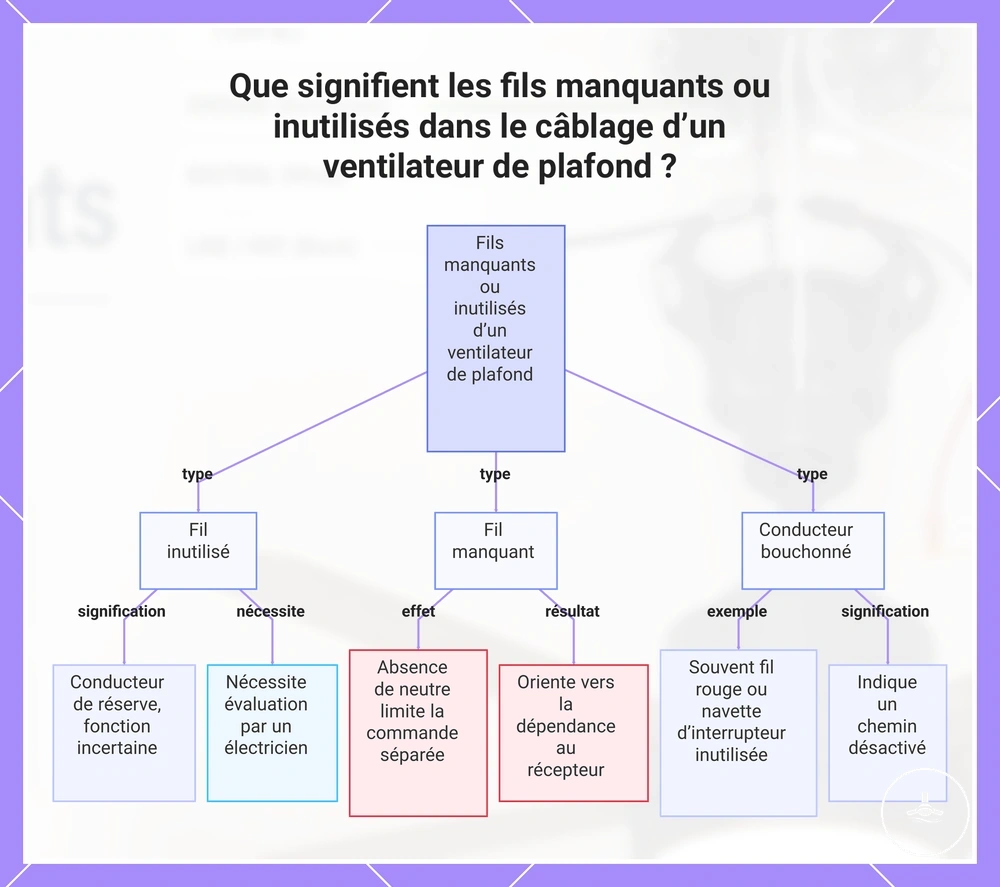

Ce graphique présente les trois principales conditions de fils manquants ou inutilisés dans le câblage d’un ventilateur de plafond et explique leur signification, leurs effets sur la commande séparée et les exigences d’évaluation.
Configurations de commande qui modifient le câblage du ventilateur et de la lumière
La configuration de commande détermine comment les exigences de câblage du ventilateur de plafond changent entre l'alimentation, la commande murale, le récepteur distant, le moteur du ventilateur et la sortie d'éclairage, ce qui signifie que la structure de câblage dépend de la méthode de commande sélectionnée plutôt que d'une configuration de conducteurs fixes.
La configuration de commande modifie la relation de câblage selon différentes configurations :
| Configuration de commande | Dépendance de câblage | Ce qui change | Prudence principale |
|---|---|---|---|
| Commande combinée | Phase commutée unique depuis l'interrupteur mural | Le moteur du ventilateur et la sortie d'éclairage fonctionnent ensemble | Limite les options de commande séparée |
| Interrupteurs séparés | Plusieurs lignes de phase commutée depuis l'interrupteur mural | Le moteur du ventilateur et la sortie d'éclairage fonctionnent indépendamment | Peut nécessiter des conducteurs supplémentaires dans le câblage de la boîte de plafond |
| Récepteur distant | Alimentation constante alimentant le récepteur distant | Le récepteur distribue l'alimentation au moteur du ventilateur et à la sortie d'éclairage | Dépend de la compatibilité du récepteur et de l'alimentation |
| Commande mixte | Interrupteur mural plus récepteur distant | Commande combinée entre l'interrupteur mural et le récepteur distant | La compatibilité dépend de la configuration du câblage |
La commande combinée repose sur un seul interrupteur mural et une seule phase commutée, ce qui relie généralement le moteur du ventilateur et la sortie d'éclairage ensemble. Les configurations à interrupteurs séparés dépendent de conducteurs de phase commutée supplémentaires, ce qui peut accroître les exigences de câblage de la boîte de plafond.
Les configurations avec récepteur distant déplacent la commande dans l'unité du ventilateur, où le récepteur distant gère la distribution de l'alimentation vers le moteur du ventilateur et la sortie d'éclairage à partir d'une alimentation constante. La commande mixte combine l'entrée de commande murale avec un récepteur distant, créant une configuration hybride où le câblage et les dépendances de commande doivent s'aligner.
Lorsque la disponibilité des conducteurs ou le câblage de la boîte de plafond ne prend pas en charge la configuration de commande choisie, une évaluation professionnelle ou un recâblage peut être nécessaire. Pour un contexte plus large sur les options de commande, voir commandes murales et commandes connectées, qui explique comment les méthodes de commande influencent la structure de câblage.
Un seul interrupteur mural pour la commande combinée du ventilateur et de l'éclairage
Un seul interrupteur mural pour la commande combinée du ventilateur et de l'éclairage signifie que le moteur du ventilateur et l'éclairage fonctionnent généralement ensemble via une phase commutée partagée, de sorte que les deux fonctions répondent en même temps lorsque l'interrupteur est utilisé. Dans cette configuration, l'interrupteur unique agit comme point de commande, et la commande combinée du ventilateur et de l'éclairage est le résultat par défaut, à moins qu'un mécanisme de séparation interne n'existe.
Ce fonctionnement combiné est généralement limité à une commande unifiée, mais une séparation peut encore se produire dans des conditions spécifiques.
- Récepteur présent — peut permettre au moteur du ventilateur et à l'éclairage de fonctionner indépendamment même si un seul interrupteur mural est installé.
- Système de commande intégré — peut séparer les fonctions du ventilateur et de l'éclairage au sein de l'unité selon la conception interne.
- Limitation de câblage — l'absence de conducteurs séparés peut restreindre le fonctionnement indépendant à partir d'un seul interrupteur mural.
Dans la plupart des cas, un seul interrupteur mural crée une phase commutée partagée qui relie le moteur du ventilateur et l'éclairage ensemble, tandis que la séparation dépend de la présence d'un récepteur ou d'une commande intégrée, et du support de ceux-ci par la conception spécifique du ventilateur et la configuration du câblage.

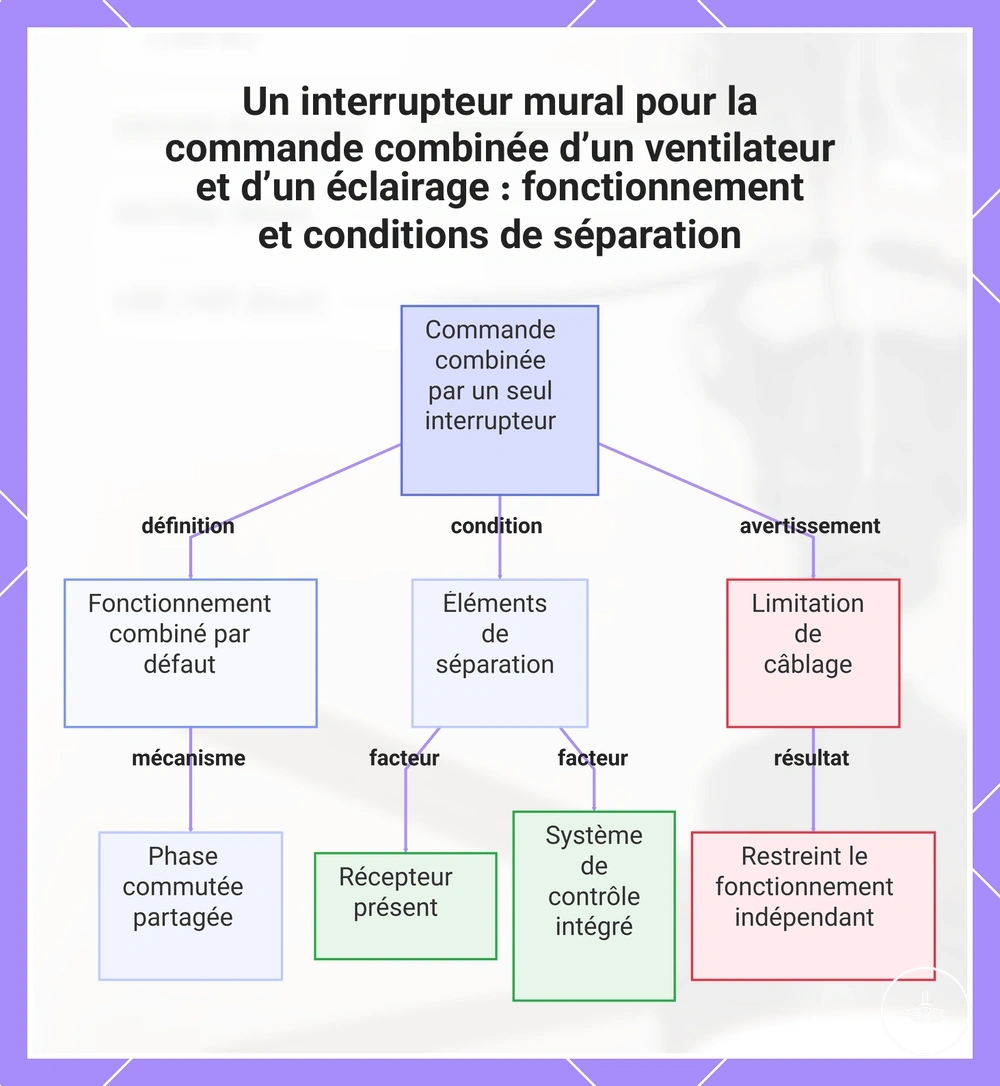

Ce schéma explique comment un seul interrupteur mural commande à la fois le ventilateur et la lumière, et dans quelles conditions un fonctionnement indépendant est possible.
Interrupteurs muraux séparés pour la commande du ventilateur et de l'éclairage
Des interrupteurs muraux séparés pour la commande du ventilateur et de l'éclairage dépendent de la disponibilité de conducteurs commutés distincts, où un interrupteur de ventilateur commande le moteur du ventilateur et un interrupteur d'éclairage commande la lumière via des chemins indépendants. Cette configuration permet un fonctionnement séparé car chaque fonction est pilotée par son propre conducteur commuté, souvent identifié par des signaux de câblage tels qu'un fil rouge pour un circuit et un fil bleu pour l'éclairage, ou via un système de commande compatible qui prend en charge des sorties indépendantes. Comparé à la commutation combinée, qui utilise une phase commutée partagée, les interrupteurs muraux séparés nécessitent des chemins de commande distincts pour que les fonctions de l'interrupteur du ventilateur et de l'interrupteur d'éclairage restent indépendantes.
Les conducteurs de réserve ou inutilisés dans le câblage de la boîte de plafond ne peuvent pas être considérés comme supportant un fonctionnement séparé, car leur rôle dépend de la façon dont le circuit a été initialement installé et configuré. Même lorsque des fils supplémentaires sont présents, leur fonction doit être vérifiée car ils peuvent ne pas correspondre à des conducteurs commutés utilisables pour la commande de l'interrupteur du ventilateur ou de l'interrupteur d'éclairage. Dans de nombreux cas, une identification et une validation correctes sont nécessaires avant qu'une configuration d'interrupteurs muraux séparés puisse supporter de manière fiable le contrôle du moteur du ventilateur et de l'éclairage sans interférence.

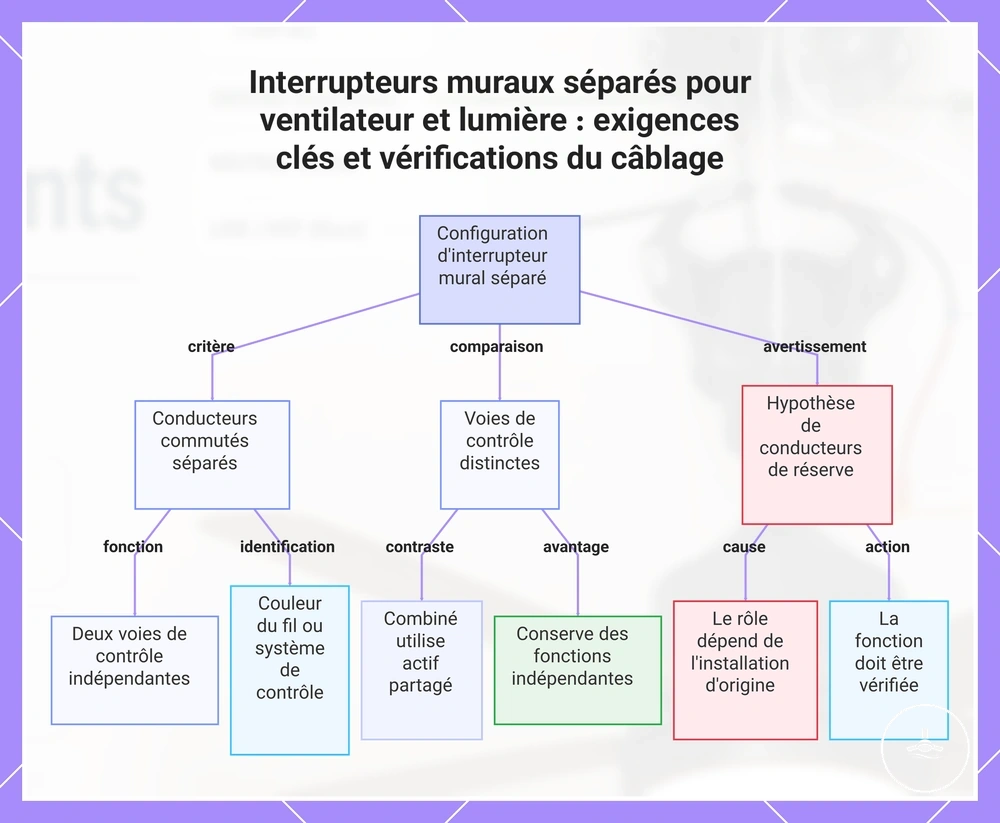

Ce graphique explique ce dont les interrupteurs muraux séparés pour le contrôle du ventilateur et de la lumière ont besoin pour fonctionner correctement, y compris l'exigence de conducteurs commutés séparés, une comparaison avec la commutation combinée et un avertissement concernant l'hypothèse que les conducteurs de réserve sont utilisables.
Câblage du récepteur distant entre l'alimentation, le moteur du ventilateur et l'éclairage
Le câblage du récepteur distant entre l'alimentation, le moteur du ventilateur et l'éclairage fait référence à la façon dont un récepteur distant est positionné entre l'alimentation entrante et les circuits sortants du moteur du ventilateur et de l'éclairage. Le récepteur distant modifie la logique de commande, mais il ne supprime pas l'exigence d'une manipulation correcte des connexions d'alimentation, de neutre et de terre dans l'ensemble de la configuration de câblage.
Dans cette configuration, le récepteur distant agit comme un module de commande intermédiaire avec une borne d'entrée recevant l'alimentation depuis la source et des bornes de sortie distribuant l'alimentation contrôlée vers le moteur du ventilateur et la sortie d'éclairage. Un chemin de câblage simplifié peut être compris comme suit : alimentation → borne d'entrée du récepteur distant → borne de sortie du récepteur distant → moteur du ventilateur / sortie d'éclairage, tandis que le neutre et la terre restent partie intégrante des connexions côté alimentation pour la référence du circuit et la continuité de sécurité. Le marquage exact des bornes et la séparation des sorties peuvent varier selon le schéma du fabricant, de sorte que l'interprétation doit toujours suivre le schéma fourni par le fabricant plutôt que des configurations supposées.
Le comportement de la commande de vitesse du moteur, de la commutation de l'éclairage et du fonctionnement à distance dépend de la manière dont le récepteur distant répartit ses bornes de sortie, mais cette répartition n'est pas universelle pour tous les systèmes. Les différences de conception du module récepteur peuvent affecter la façon dont le moteur du ventilateur et la sortie d'éclairage sont commandés de manière indépendante ou conjointe, même lorsque les conditions d'alimentation sont correctement fournies.
Câblage du récepteur distant et de l'interrupteur mural dans la même installation
La commande mixte dépend de la manière dont l'interrupteur mural fournit l'alimentation commutée, agit comme un contrôleur mural, ou alimente uniquement un récepteur compatible, ce qui détermine la façon dont un récepteur distant et un interrupteur mural partagent les responsabilités dans la même installation. L'interaction entre l'interrupteur mural, le récepteur distant et les fonctions du ventilateur est définie par la responsabilité de commande plutôt que par un schéma de câblage universel, avec des résultats déterminés par l'isolation de l'alimentation ou des rôles de commande qui se chevauchent.
Mini-liste de décision :
- L'interrupteur mural fournit uniquement l'alimentation commutée au récepteur distant
- La fonction du contrôleur mural est compatible avec la logique de commande du récepteur
- Le récepteur distant est présent et coordonne les fonctions du moteur du ventilateur et de la sortie d'éclairage
- Le système permet l'isolation de l'alimentation sans chevauchement des commandes
Lorsque le récepteur distant et l'interrupteur mural coexistent, les résultats dépendent du fait que la commande soit isolée ou partagée. Une configuration de récepteur compatible peut permettre l'isolation de l'alimentation, où l'interrupteur mural fournit uniquement l'alimentation commutée et le récepteur gère le moteur du ventilateur et la sortie d'éclairage indépendamment. En revanche, un conflit de commande peut survenir lorsque le contrôleur mural et le récepteur tentent tous deux de gérer la même fonction du ventilateur ou de l'éclairage, entraînant des commandes qui se chevauchent et perturbent le fonctionnement.
Points de connexion dans la boîte de plafond, le cache, le récepteur et le kit d'éclairage
Les points de connexion dans le système de ventilateur de plafond désignent les emplacements physiques où la relation de câblage est répartie entre la boîte de plafond, le cache, le récepteur, le corps du ventilateur et le kit d'éclairage. Ces points définissent où se produisent la connexion électrique et l'intégration structurelle, tandis que chaque composant contribue à un rôle spécifique qui peut varier selon la conception et la configuration de l'installation.
Un aperçu annoté aide à organiser où se trouvent ces points de connexion et comment ils sont liés à la fonction et au risque dans l'ensemble du système.
| Emplacement | Rôle de connexion | Ce qu'il faut identifier | Risque en cas d'erreur d'identification |
|---|---|---|---|
| Boîte de plafond | Point d'entrée d'alimentation principal et de support structurel | Entrée du câble d'alimentation et emplacement de montage fixe | Confusion entre le support structurel et les points de connexion électrique |
| Cache | Cache de transition et zone d'interface de câblage | Chemin de câblage interne et espace de connexion | Interpréter comme uniquement structurel peut masquer la relation de câblage |
| Récepteur | Module de commande pour la distribution des fonctions du ventilateur et de l'éclairage | Points de connexion d'entrée/sortie pour la distribution de la commande | Un mappage incorrect peut perturber la logique d'attribution de la commande |
| Corps du ventilateur | Boîtier du moteur et intégration de la sortie électrique | Interface de connexion pour l'alimentation du moteur du ventilateur | Une mauvaise identification peut affecter la compréhension du routage fonctionnel |
| Kit d'éclairage | Point de connexion de l'ensemble de sortie d'éclairage | Connexion électrique pour la fonction d'éclairage | Un mappage incorrect peut séparer la fonction de commande d'éclairage prévue |
L'emplacement de montage structurel et l'emplacement de connexion électrique sont liés dans l'espace physique mais n'ont pas la même fonction. La boîte de plafond ou le cache peuvent fournir un support de montage, tandis que la relation de câblage réelle se produit via des points de connexion électrique désignés à l'intérieur ou entre les composants.
Support de la boîte électrique, mise à la terre et limites de sécurité du câblage
Le support de la boîte électrique, la mise à la terre et les limites de sécurité du câblage dépendent du support de la boîte électrique, de la mise à la terre, du serre-câble, de l'état du câble, de l'enceinte de câblage et du travail électrique agréé, qui définissent si une installation de ventilateur de plafond avec lumière respecte les limites de sécurité ou nécessite une vérification supplémentaire avant qu'une relation de câblage ne soit considérée comme adaptée.
Les limites de sécurité sont établies par le support structurel, l'intégrité de l'enceinte et la protection du câble avant que toute évaluation d'installation puisse se poursuivre.
- Support de la boîte électrique — doit fournir un support structurel stable, car un support insuffisant peut créer un risque de mouvement et un désalignement du corps du ventilateur.
- Serre-câble — doit fixer les câbles entrants, car un serre-câble manquant ou faible peut augmenter la contrainte sur les conducteurs et contribuer à un risque de surchauffe.
- Enceinte de câblage — doit contenir et protéger entièrement les conducteurs, car un câblage exposé peut augmenter le risque de choc électrique et entraîner un échec à l'inspection.
- État du câble — doit rester intact et non endommagé, car une isolation dégradée peut augmenter le risque de défaut électrique et les conditions de surchauffe.
- Mise à la terre — doit maintenir une connexion à la terre continue, car une mise à la terre faible peut augmenter le risque de choc électrique en cas de défaut.
- Travail électrique agréé — doit être appliqué là où requis, car un travail non vérifié peut entraîner des résultats de sécurité non conformes et des inspections échouées.
Le support de la boîte électrique et l'intégrité de la connexion à la terre influencent directement les limites de sécurité, car l'instabilité structurelle peut causer un risque de mouvement tandis que les interruptions de mise à la terre peuvent augmenter le risque de choc électrique. Le serre-câble et l'état du câble affectent la stabilité thermique à l'intérieur de l'enceinte de câblage en réduisant les points de contrainte qui peuvent entraîner une surchauffe.
Avant de prendre toute décision d'installation plus large, la limite de sécurité doit être examinée via les contrôles de sécurité électrique, car le support de la boîte électrique, la mise à la terre et les conditions de l'enceinte de câblage doivent rester dans des limites vérifiées pour réduire les risques de mouvement, de choc électrique et de surchauffe.

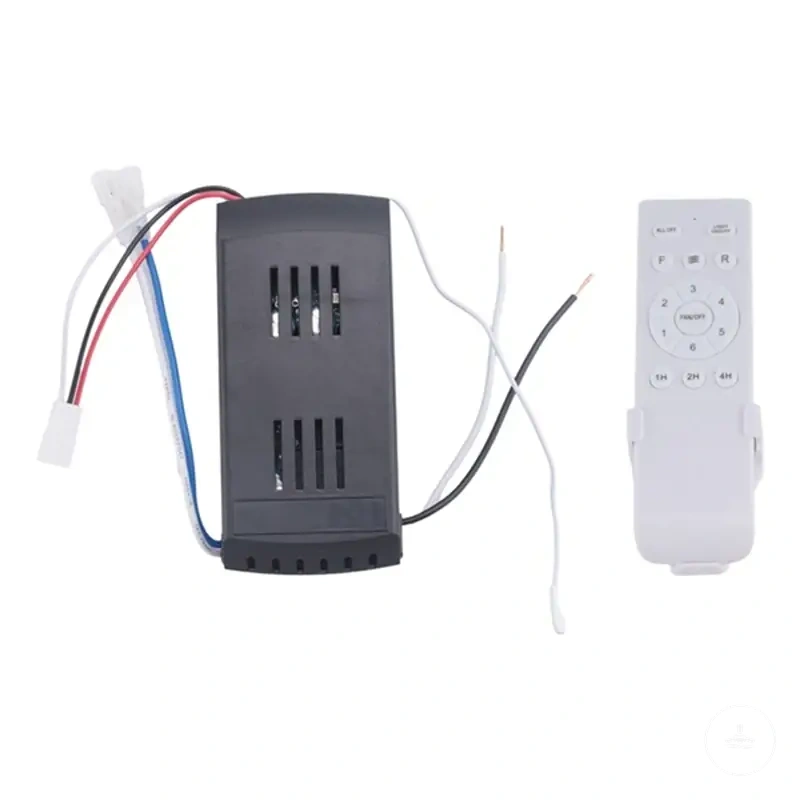

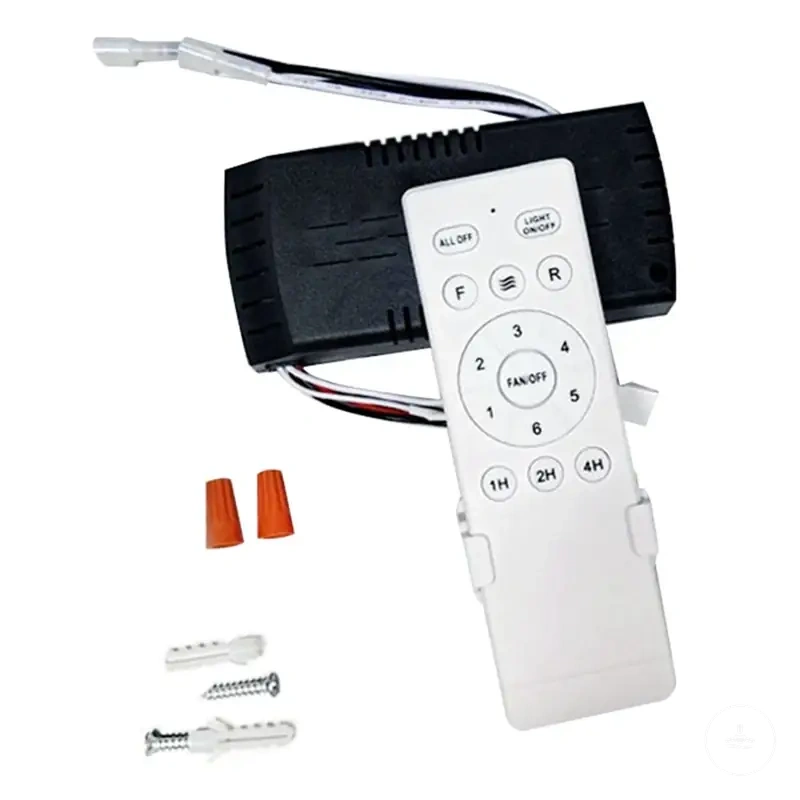

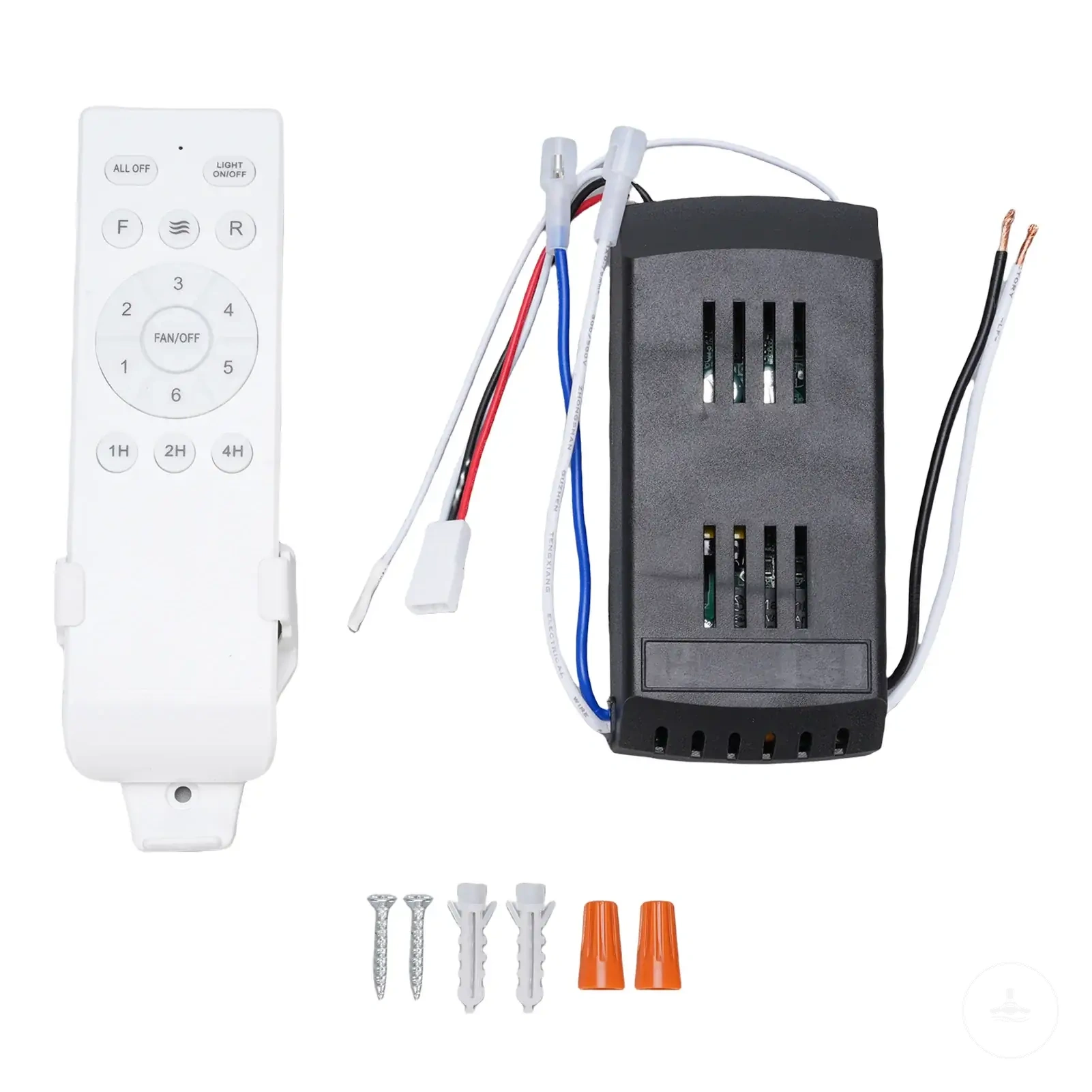

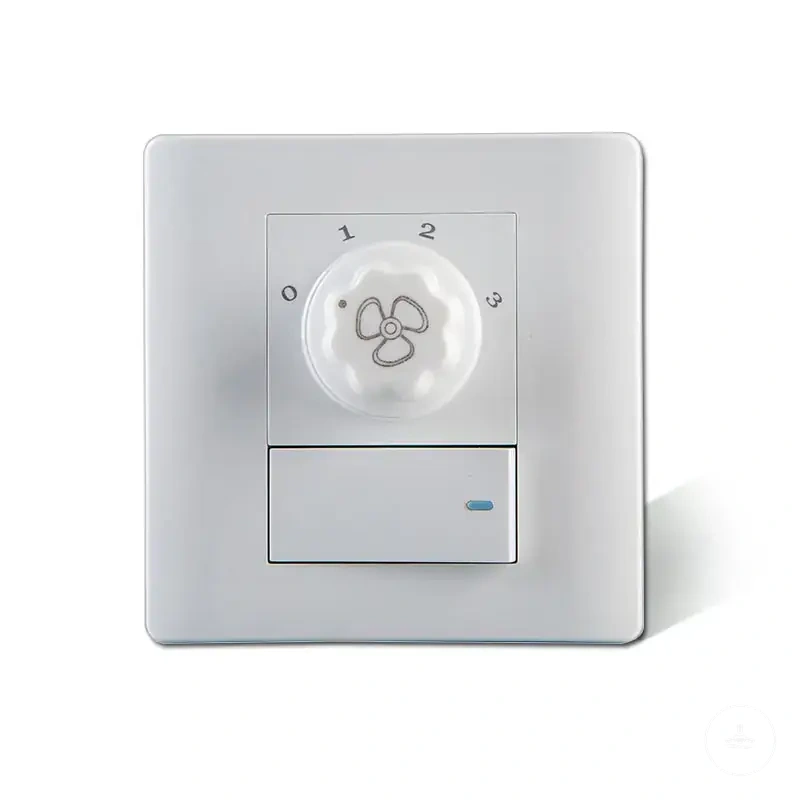

Les produits ci-dessous sont des exemples utiles pour comparer les options disponibles. Avant tout achat, vérifiez que les critères de compatibilité, les caractéristiques et les détails du produit correspondent à votre besoin.

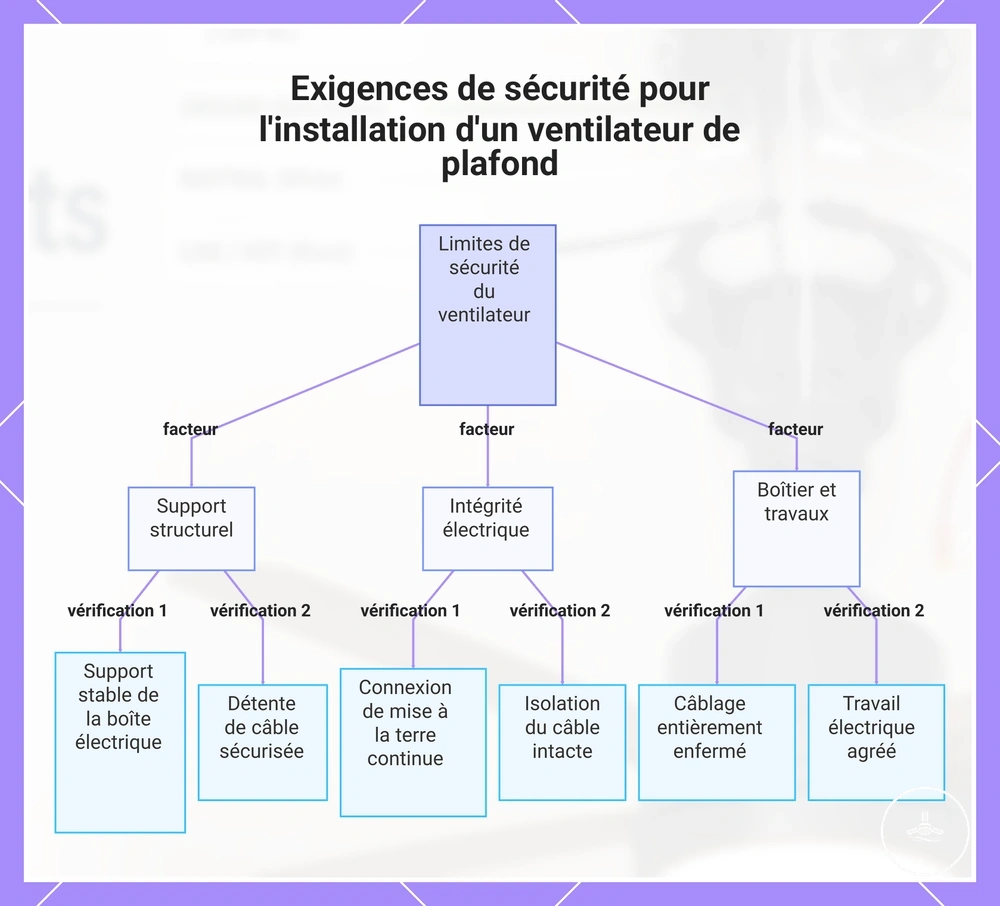

Ce diagramme présente les principales exigences et vérifications de sécurité qui déterminent si une installation de ventilateur de plafond respecte les limites de sécurité électrique, couvrant le support structurel, l'intégrité électrique et la vérification du boîtier.
Erreurs de câblage qui peuvent empêcher l'éclairage du ventilateur de fonctionner
L'éclairage du ventilateur qui ne fonctionne pas est souvent lié à des erreurs de câblage telles qu'un mauvais appariement des conducteurs, un problème de sortie du récepteur, des connexions desserrées, des configurations d'interrupteur incompatibles ou des défauts de câblage liés à la sécurité, où le chemin électrique vers le circuit d'éclairage est interrompu ou mal acheminé plutôt que le kit d'éclairage lui-même défectueux.
Chaque symptôme doit être associé à une condition de câblage probable avant de supposer un composant défectueux, car les erreurs de câblage et les inadéquations de commande peuvent produire des résultats qui se chevauchent dans le système d'éclairage du ventilateur.
- Aucune lumière | mauvais appariement des conducteurs ou problème de sortie du récepteur | peut indiquer que l'alimentation de l'éclairage n'atteint pas le kit d'éclairage en raison d'une allocation de câblage ou d'une défaillance du chemin de commande.
- Fonctionnement intermittent | connexion desserrée dans l'enceinte de câblage ou aux bornes | peut suggérer un contact instable provoquant une continuité électrique intermittente.
- Scintillement | interrupteur incompatible ou sortie de récepteur instable | peut indiquer un signal de commande fluctuant ou une inadéquation de charge dans le circuit.
- Aucune réponse | défaut de sécurité ou chemin d'alimentation déconnecté | peut suggérer une interruption du câblage en amont affectant le circuit d'éclairage.
Les problèmes de sortie du récepteur et les types d'interrupteur incompatibles peuvent contribuer à des défaillances liées au câblage, où le système de commande ne s'aligne pas correctement sur le chemin attendu du circuit d'éclairage, entraînant une absence de lumière ou un fonctionnement instable selon la configuration.
Les erreurs de câblage doivent être distinguées d'une ampoule défectueuse, des réglages de la télécommande, d'une incompatibilité du gradateur ou de défauts internes des composants, car ceux-ci peuvent produire des symptômes similaires sans être directement liés à l'appariement des conducteurs ou à l'intégrité des connexions.
Lors du diagnostic d'un ceiling fan light not working, il est important de distinguer les défauts liés au câblage des problèmes système plus larges, en particulier lorsqu'un flickering ceiling fan light apparaît de manière intermittente selon les différents modes de commande ou états de l'interrupteur.

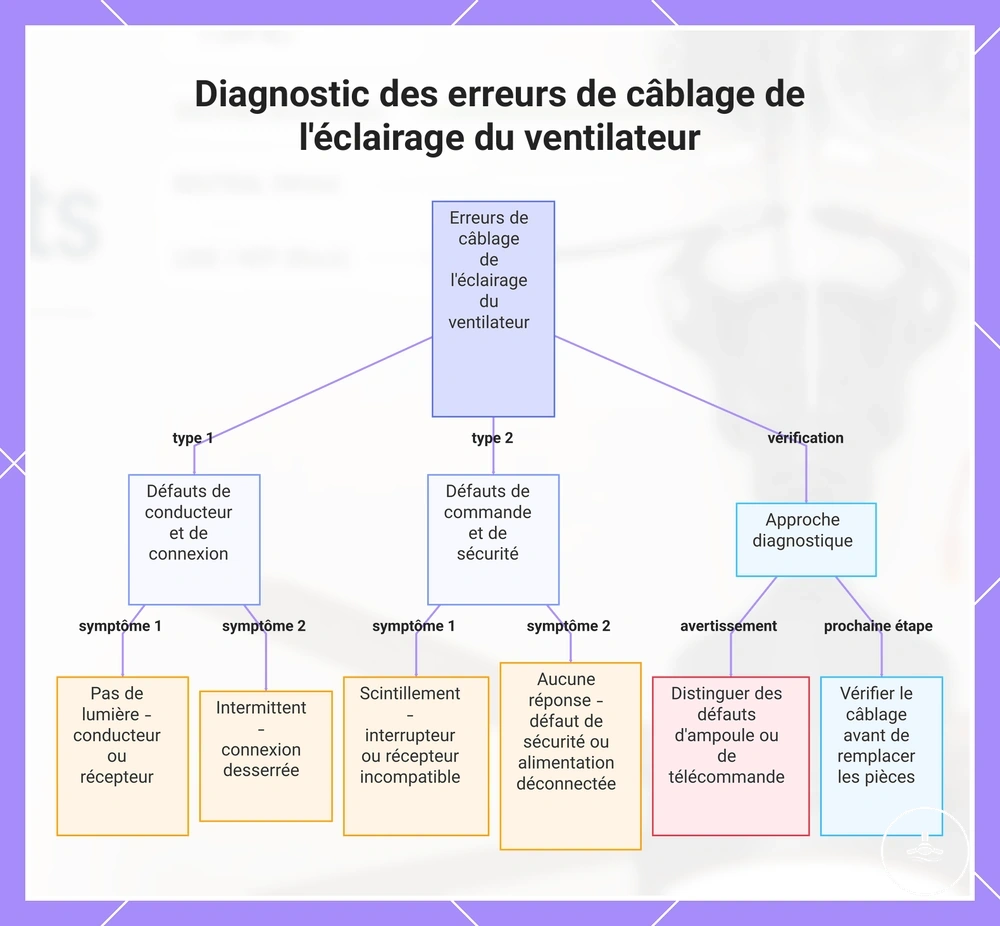

Ce graphique fait correspondre les symptômes courants de l'éclairage du ventilateur à leurs causes probables de câblage et souligne la nécessité d'écarter d'autres défauts avant de remplacer des composants.
