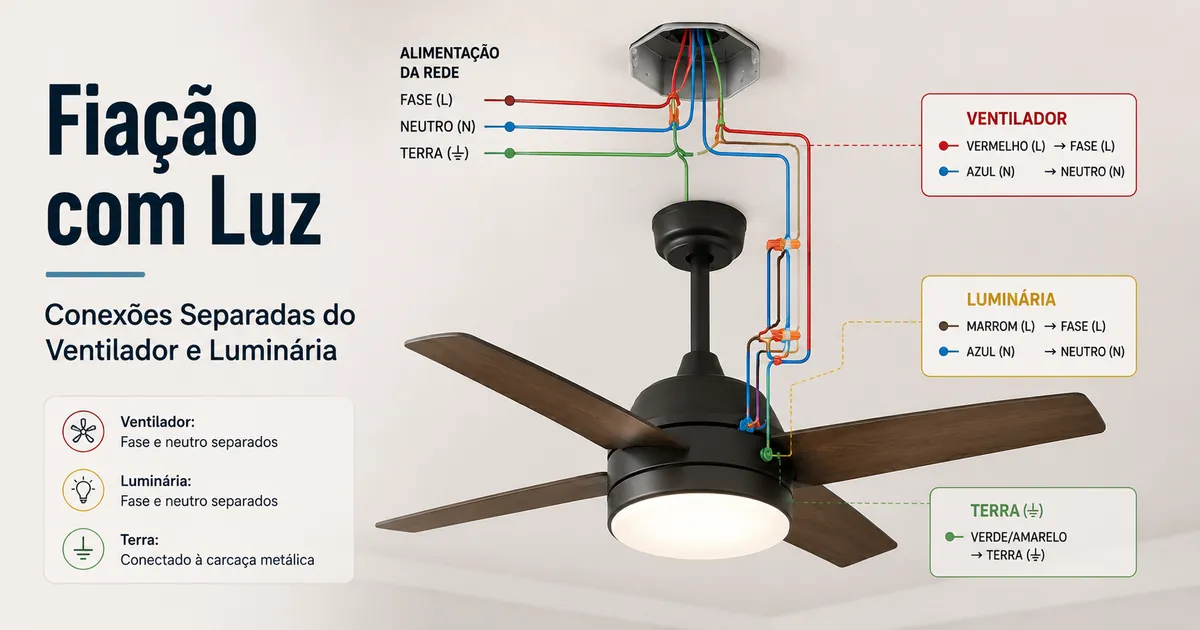

Requisitos de fiação para ventiladores de teto com luz

Os requisitos de fiação para ventiladores de teto com luz dependem da condição do circuito existente, dos condutores disponíveis, do método de controle, do suporte da caixa de teto e da identificação correta dos caminhos de neutro, terra e ativo comutado. Esses requisitos de fiação não são universais, pois cada instalação pode diferir na forma como a energia é fornecida e controlada por meio de um interruptor de parede ou de um receptor remoto, e na segurança com que a caixa de teto suporta a carga combinada.

A adequação da fiação é determinada pela forma como o circuito existente é configurado, quais condutores estão presentes e se o método de controle separa ou combina as funções do motor do ventilador e da saída de luz. Em muitos casos, a presença de um neutro, conexão de terra e linha de ativo comutado corretamente roteada influencia se uma configuração padrão ou baseada em receptor é necessária. O guia de ventiladores de teto com luz fornece contexto mais amplo sobre como esses sistemas são estruturados e comparados em diferentes necessidades de instalação.

A segurança é uma restrição central nos requisitos de fiação para ventiladores de teto com luz, pois o manuseio incorreto da fiação de alimentação energizada, dos caminhos de retorno do neutro ou do aterramento pode criar riscos funcionais e de segurança. A caixa de teto deve ser adequadamente classificada e estruturalmente segura, e o trabalho de fiação deve permanecer alinhado com os limites de segurança aplicáveis e normalmente requer verificação elétrica licenciada, em vez de suposições baseadas na aparência dos fios ou em conexões anteriores.

Em um nível prático, entender os requisitos de fiação significa primeiro mapear como o circuito existente fornece energia, depois confirmar como os condutores são atribuídos ao motor do ventilador e à saída de luz por meio de um interruptor de parede ou de um sistema de receptor remoto. A partir daí, a relação entre os condutores de neutro, terra e ativo comutado define como o comportamento de controle é alcançado, sem assumir que o layout ou a cor dos fios por si só indica a função.

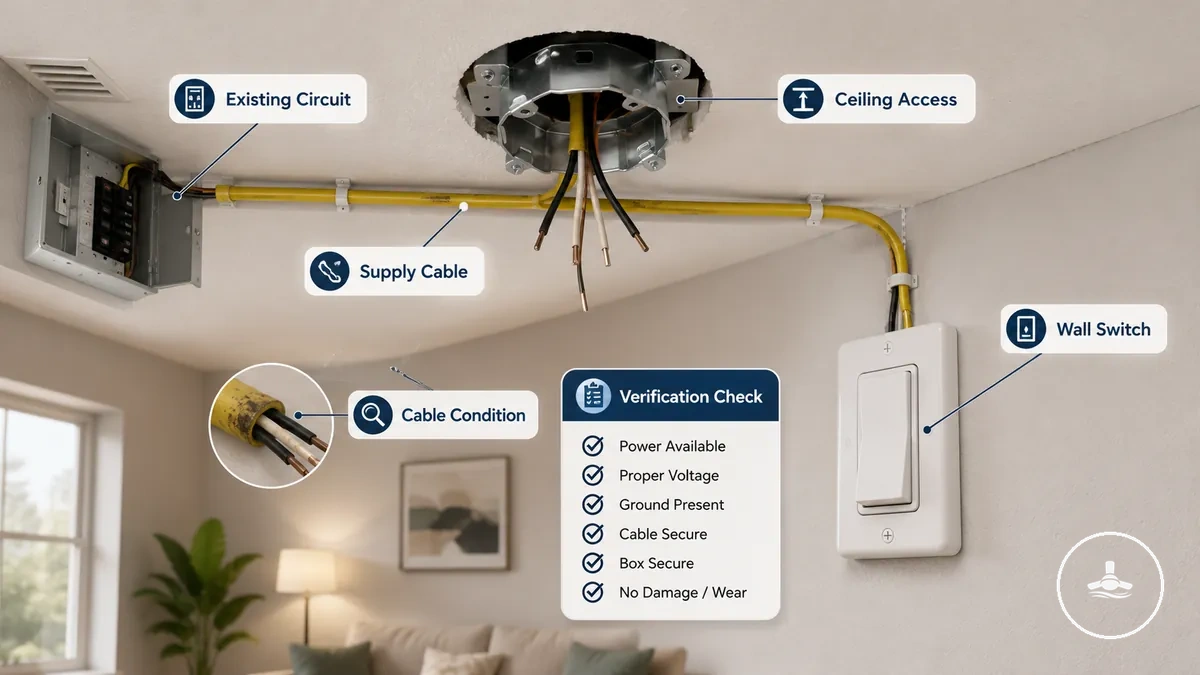

Condições do circuito e cabo existentes antes de instalar um ventilador de teto com luz

As condições do circuito e do cabo existentes antes de instalar um ventilador de teto com luz dependem se a alimentação, a comutação, o estado do cabo, o acesso ao teto e as condições de instalação em conformidade permitem uma avaliação segura para o planejamento da fiação. Isso determina se o ventilador de teto com luz pode ser considerado potencialmente adequado, se requer verificação de um eletricista ou se é inadequado para instalação direta.

A prontidão do circuito existente é influenciada pela disponibilidade da alimentação e pela forma como o interruptor de parede está configurado para controlar o ponto de instalação. A presença ou ausência de um condutor de derivação (switch leg) ou de um circuito derivado adequado pode alterar se um ventilador de teto com luz pode ser suportado sem redesenhar o layout de controle.

O estado do cabo e o acesso ao teto definem os limites físicos do ambiente de instalação. Casas antigas podem apresentar isolamento degradado ou disponibilidade limitada de condutores, enquanto instalações de substituição podem reutilizar caminhos de fiação existentes. O acesso restrito ao teto pode limitar a inspeção e tornar a verificação do cabo de alimentação mais complexa, especialmente onde existem junções ocultas.

A verificação por um eletricista é necessária quando o circuito existente, o estado do cabo ou o layout de comutação não podem suportar claramente uma abordagem de instalação em conformidade para um ventilador de teto com luz. Nestes casos, requisitos de instalação mais amplos podem precisar ser revisados por meio dos requisitos de instalação antes que qualquer decisão sobre o layout da fiação seja tomada.

Cores dos fios e funções dos condutores na fiação de ventilador de teto com luz

As cores dos fios e as funções dos condutores na fiação de ventilador de teto com luz são indícios de função, e não prova confiável de como um condutor é realmente utilizado, sendo necessária confirmação antes de qualquer interpretação. Em uma configuração de ventilador de teto com luz, os fios preto, vermelho, branco, azul e verde podem sugerir funções possíveis, mas a função real depende de testes verificados no ponto de instalação, criando um contraste claro entre os padrões típicos de cor e a função confirmada do condutor.

As funções dos condutores definem como a eletricidade é distribuída dentro do sistema, incluindo caminhos de retorno do neutro, aterramento, linhas de ativo comutado e saídas controladas por receptor. Essas funções determinam como o motor do ventilador e a saída de luz respondem à entrada do interruptor de parede ou a um receptor remoto, independentemente de como o fio é identificado visualmente, portanto, a confirmação funcional é sempre necessária.

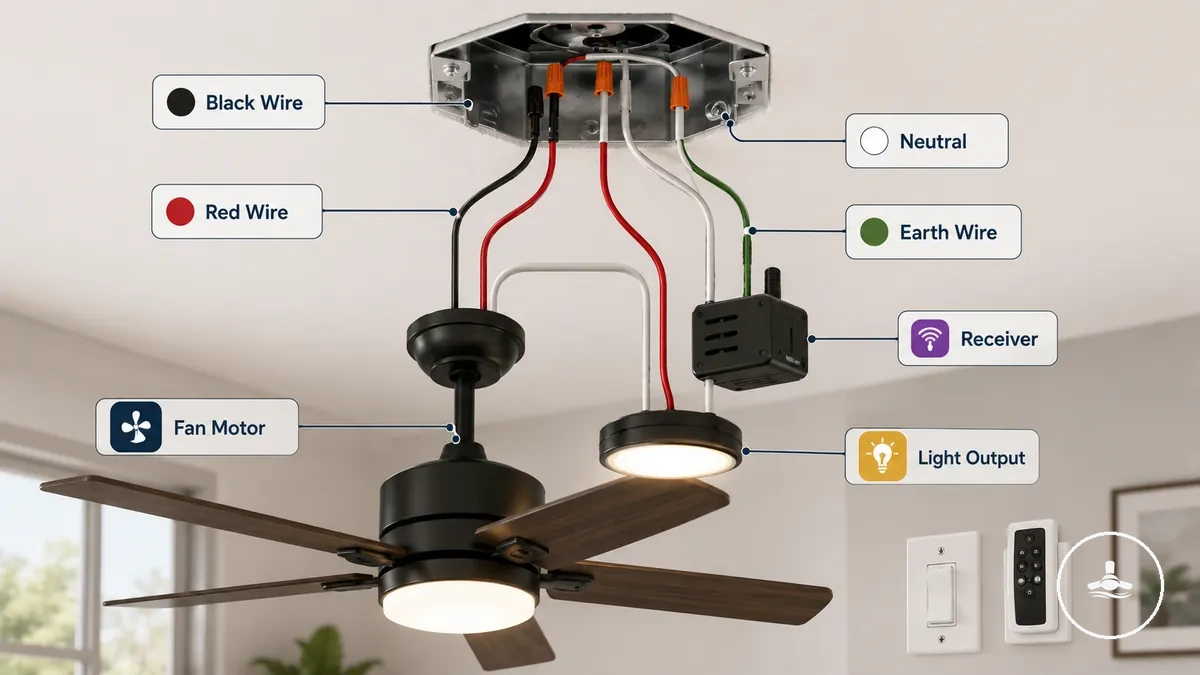

Para entender como as cores dos fios se relacionam com as funções dos condutores, é útil visualizar o layout típico da fiação e como cada condutor identificado se conecta dentro de um sistema de ventilador de teto com luz. O diagrama abaixo mostra relações comuns de cor e função usadas apenas como referência e não como instrução direta de fiação.

A tabela abaixo organiza as cores comuns dos fios, suas funções possíveis, a confirmação necessária e seu efeito no motor do ventilador, na saída de luz, no receptor ou no controle do interruptor de parede. Isso separa os sinais típicos de cor da função real testada do condutor no ponto de instalação.

Cor ou identificação do fio	Indicação de função comum	Deve confirmar antes do uso	Efeito ou risco na fiação
Fio preto	Ativo / fase / alimentação do motor do ventilador	Verificação de ativo comutado necessária	Pode controlar a operação do motor do ventilador via interruptor ou receptor
Fio vermelho	Ativo comutado / alimentação da luz	Confirmação de comutação separada necessária	Pode controlar a saída de luz de forma independente
Fio branco	Caminho de retorno do neutro	Continuidade do neutro deve ser confirmada	Permite o caminho de retorno para o ventilador, luz ou receptor
Fio azul	Saída de luz / fio da lâmpada	Atribuição do ponto de luz deve ser confirmada	Pode controlar a função do kit de luz via receptor
Fio verde / terra	Condutor de aterramento	Continuidade do terra deve ser confirmada	Suporta aterramento e proteção contra falhas

As cores dos fios na fiação de ventilador de teto com luz variam de acordo com o tipo de instalação, região e design do produto, portanto, os padrões de cor devem ser tratados apenas como sinais gerais. Apenas as funções confirmadas dos condutores determinam a função real, especialmente quando um receptor ou interruptor de parede altera a forma como a energia é distribuída para o motor do ventilador e a saída de luz.

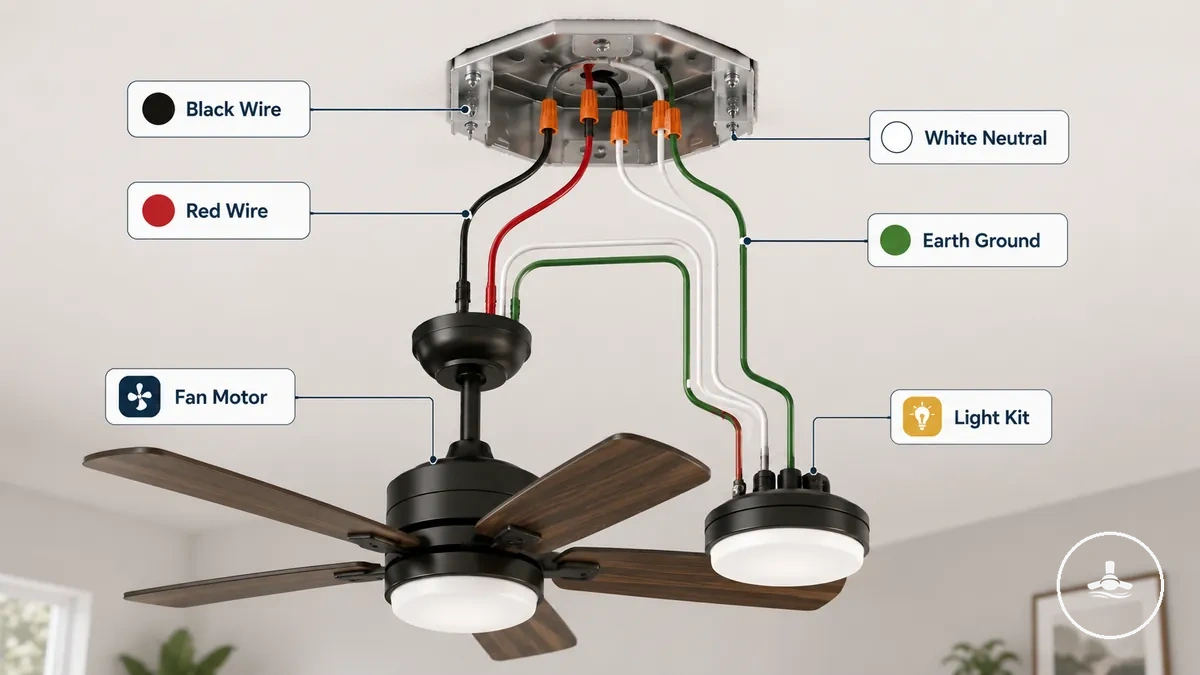

Fios preto, vermelho, branco e terra nas conexões do ventilador e da luz

Os fios preto, vermelho, branco e terra nas conexões do ventilador e da luz representam sinais comuns de cor para funções de condutores, mas esses sinais não são uma regra fixa e devem ser verificados em cada ponto de instalação. As convenções de cor podem variar de acordo com a região, a idade da instalação e o design do produto, portanto, a interpretação deve sempre permanecer condicional, em vez de assumida como instrução direta.

A variação de cor significa que cada fio deve ser tratado como um indicador potencial de função, em vez de uma função garantida.

• Fio preto — pode estar relacionado à alimentação do motor do ventilador ou à fase; a função pode variar e requer confirmação do método de comutação ou controle.
• Fio vermelho — pode indicar um caminho comutado para o kit de luz; a função pode diferir dependendo da configuração do interruptor de parede ou do receptor.
• Fio branco — normalmente associado ao retorno do neutro; deve ser confirmado como o caminho de retorno para os circuitos do ventilador ou da luz.
• Fio terra — geralmente verde ou cobre nu; fornece aterramento de proteção para o motor do ventilador e o kit de luz, dependendo do design da instalação.

Esses sinais baseados em cor nunca devem substituir a identificação verificada do condutor, pois a função real depende de funções confirmadas, em vez da cor visual do fio isoladamente em um sistema de conexão de ventilador de teto com luz.

Fios não utilizados ou ausentes em configurações comuns de fiação de ventilador de teto

Condições de fio não utilizado, fio ausente e condutor emendado na fiação da caixa de teto geralmente indicam layouts de controle incompletos ou limitados, especialmente quando o neutro, o fio vermelho ou condutores relacionados ao receptor não estão claramente disponíveis. Essas condições podem limitar como o controle separado é obtido e geralmente exigem avaliação de um eletricista antes da interpretação. Condutores ausentes podem restringir as opções de controle de várias maneiras:

• Fio não utilizado — pode indicar um condutor sobressalente com função incerta na fiação da caixa de teto; requer avaliação de um eletricista para evitar interpretação incorreta.
• Fio ausente — a ausência de um condutor necessário, como o neutro, pode limitar a operação do ventilador e reduzir as opções de controle separado.
• Condutor emendado — geralmente um fio vermelho emendado ou um condutor de derivação não utilizado; pode indicar um caminho desativado que não suporta mais o controle separado.
• Neutro ausente — na fiação da caixa de teto, um neutro ausente pode restringir a operação do receptor e deslocar a dependência para configurações baseadas em receptor.

Na prática, essas condições podem resultar em controle combinado em vez de controle separado, ou uma mudança em direção à dependência do receptor quando a comutação direta é limitada. Como a função do condutor não pode ser confirmada apenas pela aparência, a avaliação de um eletricista permanece necessária para determinar opções de configuração seguras e viáveis.

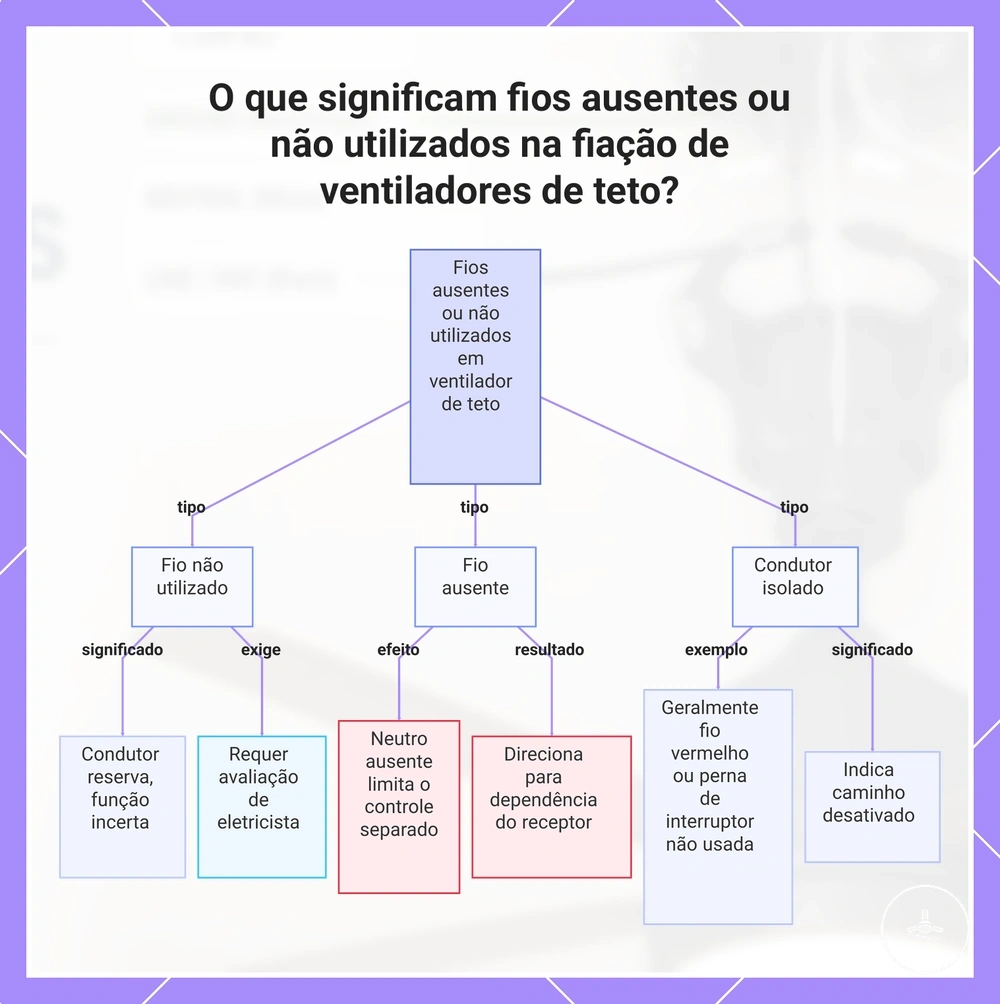

Este gráfico mostra as três principais condições de fios ausentes ou não utilizados na fiação de ventiladores de teto e explica seus significados, efeitos no controle separado e requisitos de avaliação.

Layouts de controle que alteram como o ventilador e a luz são conectados

O layout de controle determina como os requisitos de fiação do ventilador de teto mudam entre a alimentação, o controle de parede, o receptor remoto, o motor do ventilador e a saída de luz, ou seja, a estrutura da fiação depende do método de controle selecionado, em vez de uma configuração fixa de condutores.

O layout de controle altera como a relação de fiação se comporta em diferentes configurações:

Layout de controle	Dependência de fiação	O que muda	Principal cuidado
Controle combinado	Único ativo comutado do interruptor de parede	Motor do ventilador e saída de luz operam juntos	Limita as opções de controle separado
Interruptores separados	Múltiplas linhas de ativo comutado do interruptor de parede	Motor do ventilador e saída de luz operam independentemente	Pode exigir condutores adicionais na fiação da caixa de teto
Receptor remoto	Alimentação constante alimentando o receptor remoto	O receptor distribui energia para o motor do ventilador e a saída de luz	Depende da compatibilidade entre receptor e alimentação
Controle misto	Interruptor de parede mais receptor remoto	Controle combinado entre interruptor de parede e receptor remoto	A compatibilidade depende da configuração da fiação

O controle combinado depende de um único interruptor de parede e de um único ativo comutado, que normalmente conecta o motor do ventilador e a saída de luz juntos. Configurações de interruptores separados dependem de condutores de ativo comutado adicionais, o que pode aumentar os requisitos de fiação da caixa de teto.

Os layouts de receptor remoto transferem o controle para a unidade do ventilador, onde o receptor remoto gerencia a distribuição de energia para o motor do ventilador e a saída de luz a partir de uma alimentação constante. O controle misto combina a entrada do controle de parede com um receptor remoto, criando uma configuração híbrida na qual as dependências de fiação e controle devem se alinhar.

Quando a disponibilidade de condutores ou a fiação da caixa de teto não suporta o layout de controle escolhido, pode ser necessária uma avaliação profissional ou religação. Para contexto mais amplo sobre opções de controle, consulte controles de parede e controles inteligentes, que explica como os métodos de controle influenciam a estrutura da fiação.

Um interruptor de parede para controle combinado do ventilador e da luz

Um interruptor de parede para controle combinado do ventilador e da luz significa que o motor do ventilador e a luz geralmente operam juntos por meio de um ativo comutado compartilhado, de modo que ambas as funções respondem ao mesmo tempo quando o interruptor é usado. Nesta configuração, o interruptor único atua como ponto de controle, e o controle combinado do ventilador e da luz é o resultado padrão, a menos que exista um mecanismo interno de separação.

Esta operação combinada é geralmente limitada ao controle unificado, mas a separação pode ocorrer sob condições específicas.

• Receptor presente — pode permitir que o motor do ventilador e a luz operem independentemente mesmo quando apenas um interruptor de parede está instalado.
• Sistema de controle integrado — pode separar as funções do ventilador e da luz dentro da unidade, dependendo do design interno.
• Limitação de fiação — a ausência de condutores separados pode restringir a operação independente a partir de um único interruptor de parede.

Na maioria dos casos, um interruptor de parede cria um ativo comutado compartilhado que conecta o motor do ventilador e a luz juntos, enquanto a separação depende se um receptor ou controle integrado está incluso e é suportado pelo design específico do ventilador e pela configuração da fiação.

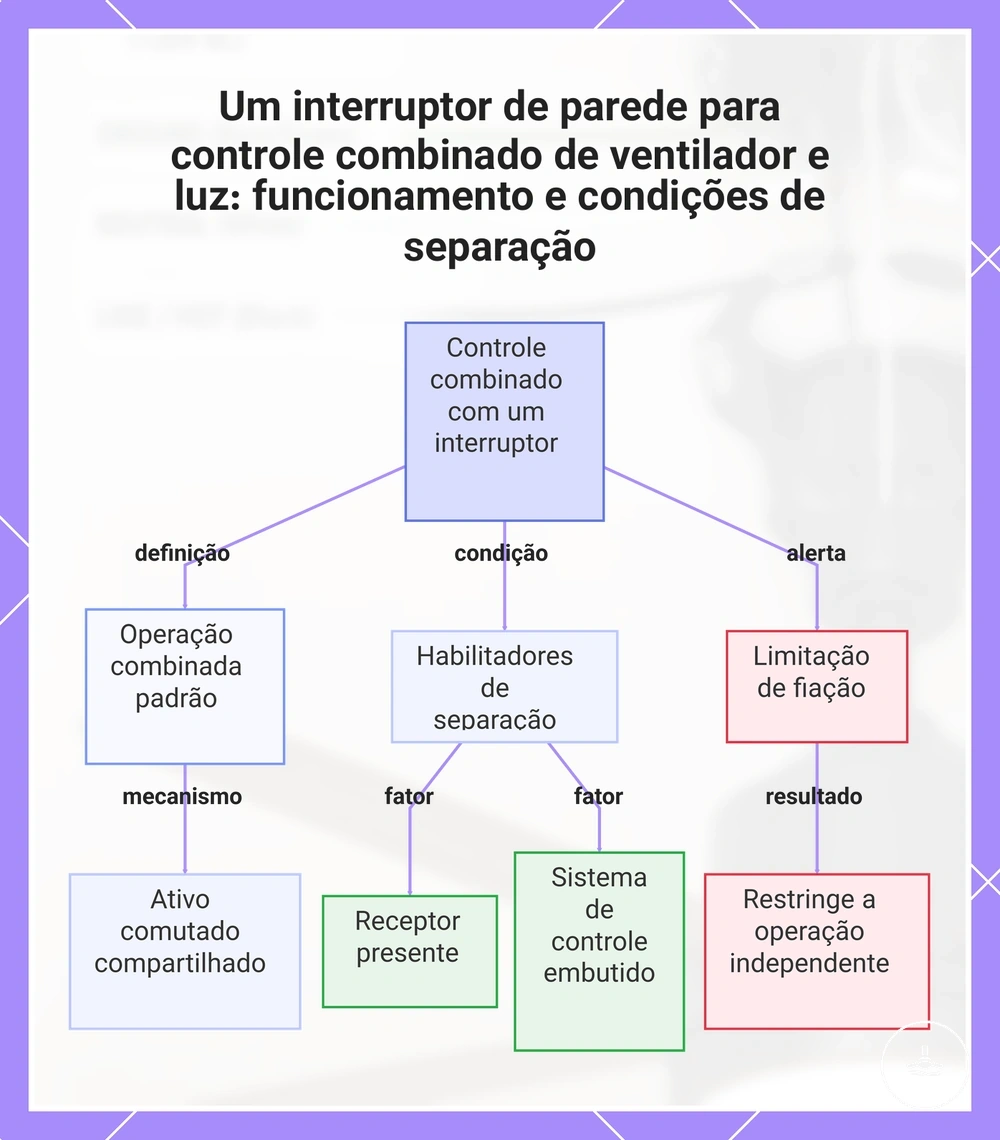

Este gráfico explica como um único interruptor de parede controla o ventilador e a luz juntos, e quais condições permitem a operação independente.

Interruptores de parede separados para controle do ventilador e da luz

Interruptores de parede separados para controle do ventilador e da luz dependem da disponibilidade de condutores comutados separados, onde um interruptor do ventilador controla o motor do ventilador e um interruptor da luz controla a luz por caminhos independentes. Esta configuração permite a operação separada porque cada função é acionada por seu próprio condutor comutado, frequentemente identificados por sinais de fiação, como um fio vermelho para um circuito e um fio azul para a luz, ou por meio de um sistema de controle compatível que suporte saídas independentes. Em comparação com a comutação combinada, que usa um ativo comutado compartilhado, interruptores de parede separados exigem caminhos de controle distintos para manter as funções do interruptor do ventilador e do interruptor da luz independentes.

Condutores sobressalentes ou não utilizados dentro da fiação da caixa de teto não podem ser considerados como suporte para operação separada, já que sua função depende de como o circuito foi originalmente instalado e configurado. Mesmo quando fios extras estão presentes, sua função deve ser verificada porque podem não corresponder a condutores comutados utilizáveis para o controle do interruptor do ventilador ou do interruptor da luz. Em muitos casos, a identificação e validação corretas são necessárias antes que qualquer configuração de interruptores de parede separados possa suportar de forma confiável o controle do motor do ventilador e da luz sem interferência.

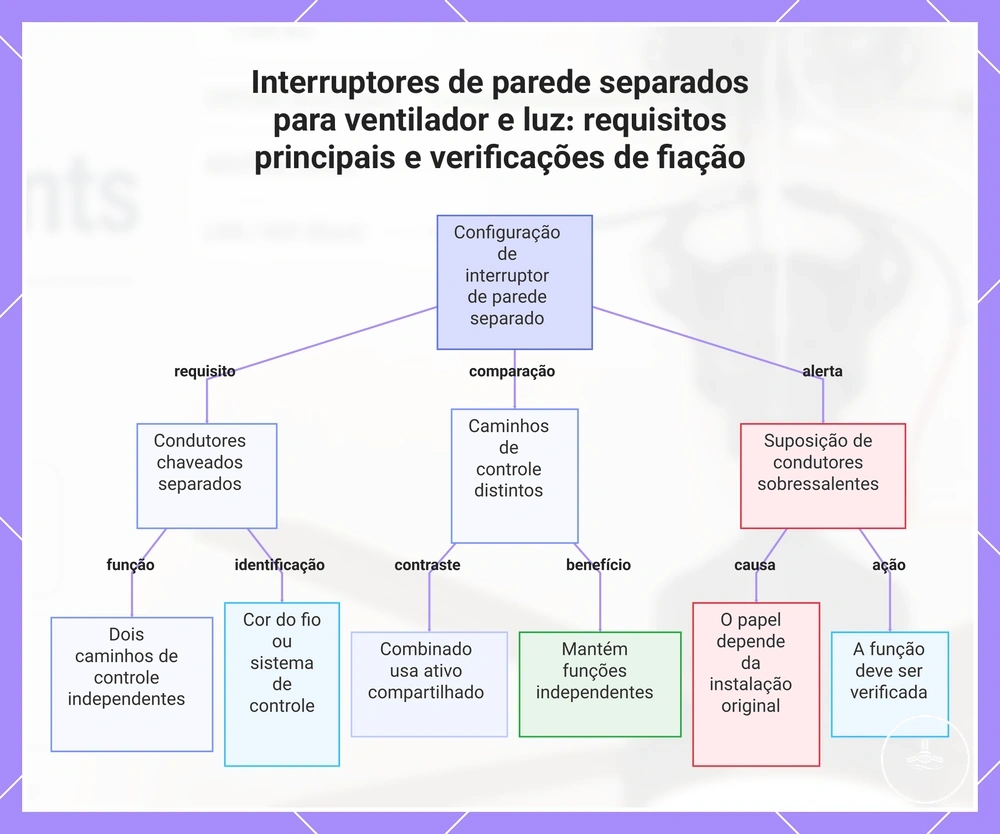

Este gráfico explica o que os interruptores de parede separados para controle de ventilador e luz precisam para funcionar corretamente, incluindo o requisito de condutores chaveados separados, uma comparação com a comutação combinada e um alerta sobre presumir que condutores sobressalentes são utilizáveis.

Fiação do receptor remoto entre a alimentação, o motor do ventilador e a luz

Fiação do receptor remoto entre a alimentação, o motor do ventilador e a luz refere-se à forma como um receptor remoto é posicionado entre a alimentação de entrada e os circuitos de saída do motor do ventilador e da luz. O receptor remoto altera a lógica de controle, mas não elimina a necessidade de manuseio correto das conexões de fase, neutro e terra na configuração geral da fiação.

Nesta configuração, o receptor remoto atua como um módulo de controle intermediário com um terminal de entrada recebendo energia da alimentação e terminais de saída distribuindo energia controlada para o motor do ventilador e a saída de luz. Um caminho de fiação simplificado pode ser entendido como: alimentação → terminal de entrada do receptor remoto → terminal de saída do receptor remoto → motor do ventilador / saída de luz, enquanto o neutro e o terra permanecem parte das conexões do lado da alimentação para referência do circuito e continuidade de segurança. A identificação exata dos terminais e a separação das saídas podem variar dependendo do diagrama do fabricante, portanto a interpretação deve sempre seguir o diagrama fornecido pelo fabricante, em vez de layouts presumidos.

O comportamento do controle de velocidade do motor, da comutação da luz e da operação remota depende de como o receptor remoto aloca seus terminais de saída, mas esta alocação não é universal em todos os sistemas. Diferenças no design do módulo receptor podem afetar como o motor do ventilador e a saída de luz são controlados de forma independente ou conjunta, mesmo quando as condições de alimentação estão corretamente estabelecidas.

Fiação do receptor remoto e do interruptor de parede na mesma instalação

O controle misto depende se o interruptor de parede fornece energia comutada, atua como controlador de parede ou apenas fornece energia a um receptor compatível, o que determina como um receptor remoto e um interruptor de parede compartilham responsabilidade na mesma instalação. A interação entre interruptor de parede, receptor remoto e funções do ventilador é definida pela responsabilidade de controle, em vez de um padrão de fiação universal, com resultados moldados pelo isolamento de energia ou por funções de controle sobrepostas.

Mini lista de verificação de decisão:

• O interruptor de parede fornece energia comutada apenas para o receptor remoto
• A função do controlador de parede é compatível com a lógica de controle do receptor
• O receptor remoto está presente e coordena as funções do motor do ventilador e da saída de luz
• O sistema permite o isolamento de energia sem comandos de controle sobrepostos

Quando o receptor remoto e o interruptor de parede coexistem, os resultados dependem se o controle é isolado ou compartilhado. Uma configuração de receptor compatível pode suportar o isolamento de energia, onde o interruptor de parede fornece apenas energia comutada e o receptor gerencia o motor do ventilador e a saída de luz de forma independente. Em contraste, o conflito de controle pode ocorrer quando tanto o controlador de parede quanto o receptor tentam gerenciar a mesma função do ventilador ou da luz, levando a comandos sobrepostos que interrompem a operação estável.

Pontos de conexão dentro da caixa de teto, cobertura, receptor e kit de luz

Pontos de conexão dentro do sistema de ventilador de teto referem-se aos locais físicos onde a relação de fiação é distribuída entre a caixa de teto, cobertura, receptor, corpo do ventilador e kit de luz. Esses pontos definem onde a conexão elétrica e a integração estrutural ocorrem, enquanto cada componente contribui com uma função específica que pode variar dependendo do design e da configuração da instalação.

Uma visão geral rotulada ajuda a organizar onde esses pontos de conexão existem e como eles se relacionam com a função e o risco em todo o sistema.

Local	Função de conexão	O que identificar	Risco se mal identificado
Caixa de teto	Ponto de entrada da alimentação principal e suporte estrutural	Entrada do cabo de alimentação e local de montagem fixo	Confusão entre suporte estrutural e pontos de conexão elétrica
Cobertura	Cobertura de transição e zona de interface de fiação	Caminho de fiação interno e espaço de conexão	Interpretar como apenas estrutural pode obscurecer a relação de fiação
Receptor	Módulo de controle para distribuição das funções do ventilador e da luz	Pontos de conexão de entrada/saída para distribuição de controle	Mapeamento incorreto pode interromper a lógica de alocação de controle
Corpo do ventilador	Carcaça do motor e integração da saída elétrica	Interface de conexão para a alimentação do motor do ventilador	Identificação incorreta pode afetar o entendimento do roteamento funcional
Kit de luz	Ponto de conexão do conjunto de saída de luz	Conexão elétrica para a função de iluminação	Mapeamento incorreto pode separar a função de controle de luz pretendida

O local de montagem estrutural e o local de conexão elétrica estão relacionados no espaço físico, mas não são a mesma função. A caixa de teto ou a cobertura podem fornecer suporte de montagem, enquanto a relação real de fiação ocorre através de pontos de conexão elétrica designados dentro ou entre os componentes.

Suporte da caixa elétrica, aterramento e limites de segurança da fiação

Os limites de suporte da caixa elétrica, aterramento e segurança da fiação dependem do suporte da caixa elétrica, aterramento, alívio de tensão, condição do cabo, compartimento da fiação e trabalho elétrico licenciado, que definem se uma instalação de ventilador de teto com luz atende aos limites de segurança ou requer verificação adicional antes que qualquer relação de fiação seja considerada adequada.

Os limites de segurança são estabelecidos por meio de suporte estrutural, integridade do compartimento e proteção do cabo antes que qualquer avaliação de instalação possa prosseguir.

• Suporte da caixa elétrica — deve fornecer suporte estrutural estável, pois o suporte insuficiente pode criar risco de movimento e desalinhamento do corpo do ventilador.
• Alívio de tensão — deve segurar os cabos de entrada, pois o alívio de tensão ausente ou fraco pode aumentar o estresse nos condutores e contribuir para o risco de superaquecimento.
• Compartimento da fiação — deve conter e proteger totalmente os condutores, pois a fiação exposta pode aumentar o risco de choque e levar à falha na inspeção.
• Condição do cabo — deve permanecer intacta e sem danos, pois o isolamento degradado pode aumentar o risco de falha elétrica e condições de superaquecimento.
• Aterramento — deve manter uma conexão de terra contínua, pois o aterramento fraco pode aumentar o risco de choque durante condições de falha.
• Trabalho elétrico licenciado — deve ser aplicado onde necessário, pois o trabalho não verificado pode levar a resultados de segurança não conformes e falhas em inspeções.

O suporte da caixa elétrica e a integridade da conexão de terra influenciam diretamente os limites de segurança, pois a instabilidade estrutural pode causar risco de movimento, enquanto as interrupções no aterramento podem aumentar o risco de choque. O alívio de tensão e a condição do cabo também afetam a estabilidade térmica dentro do compartimento da fiação, reduzindo os pontos de tensão que podem levar ao superaquecimento.

Antes de prosseguir com qualquer decisão de instalação mais ampla, o limite de segurança deve ser revisado por meio de verificações de segurança elétrica, pois as condições de suporte da caixa elétrica, aterramento e compartimento da fiação devem permanecer dentro dos limites verificados para reduzir os riscos de movimento, choque e superaquecimento.

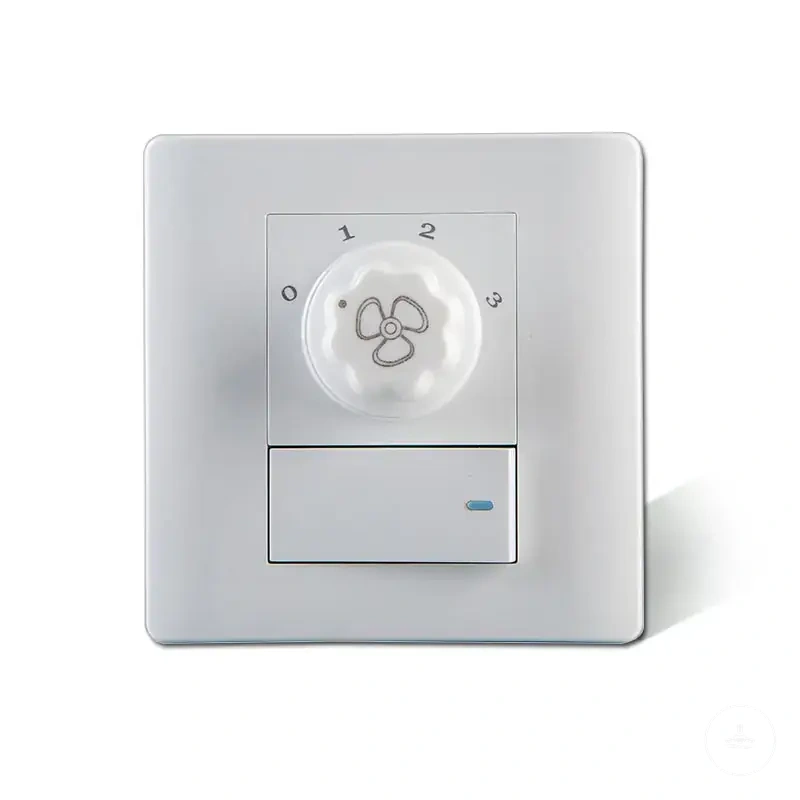

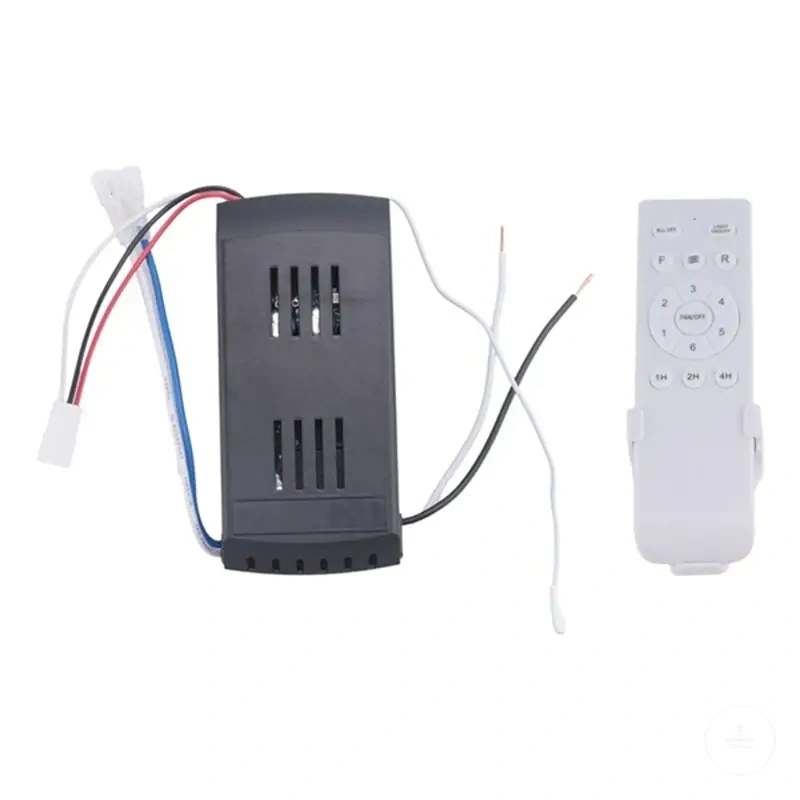

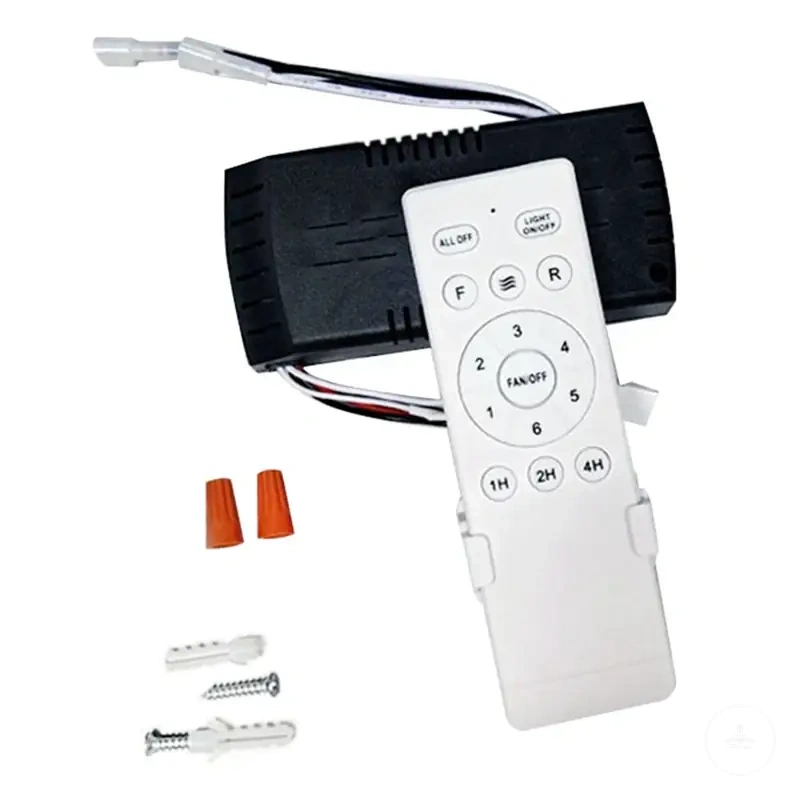

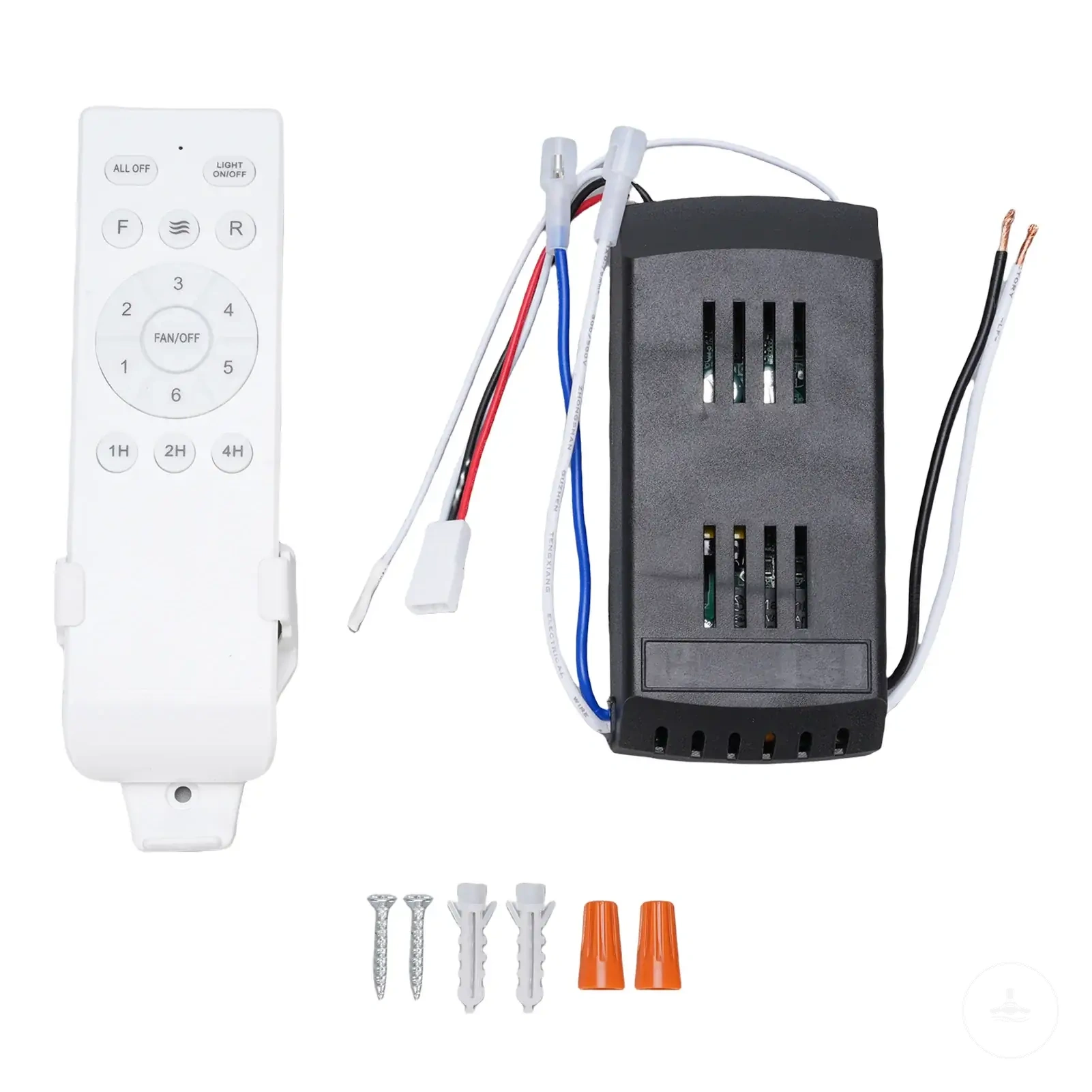

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

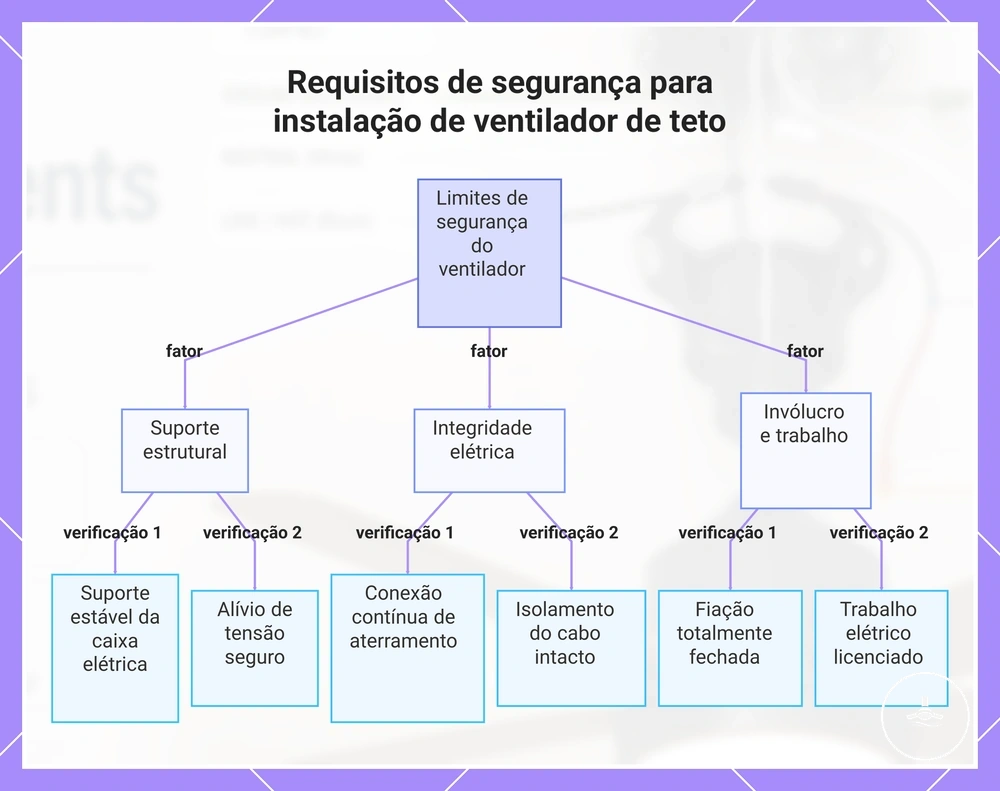

Este gráfico mostra os principais requisitos e verificações de segurança que definem se uma instalação de ventilador de teto atende aos limites de segurança elétrica, abrangendo suporte estrutural, integridade elétrica e verificação do invólucro.

Erros de fiação que podem impedir o funcionamento da luz do ventilador

A luz do ventilador não funcionar geralmente está ligada a erros de fiação, como correspondência incorreta de condutores, problemas na saída do receptor, conexões frouxas, configurações de interruptor incompatíveis ou falhas de fiação relacionadas à segurança, onde o caminho elétrico para o circuito da luz é interrompido ou roteado incorretamente, em vez de o próprio kit de luz estar com defeito.

Cada sintoma deve ser associado a uma condição provável de fiação antes de assumir um componente com defeito, pois erros de fiação e incompatibilidades de controle podem produzir resultados sobrepostos em todo o sistema de luz do ventilador.

• Sem luz | correspondência incorreta de condutores ou problema na saída do receptor | pode indicar que a alimentação da luz não está chegando ao kit de luz devido à alocação de fiação ou falha no caminho de controle.
• Operação intermitente | conexão frouxa no compartimento da fiação ou nos terminais | pode sugerir contato instável causando continuidade elétrica intermitente.
• Cintilação | interruptor incompatível ou saída instável do receptor | pode indicar sinal de controle flutuante ou incompatibilidade de carga no circuito.
• Sem resposta | falha de segurança ou caminho de alimentação desconectado | pode sugerir interrupção na fiação a montante afetando o circuito da luz.

Problemas na saída do receptor e tipos de interruptor incompatíveis também podem contribuir para falhas relacionadas à fiação, onde o sistema de controle não se alinha adequadamente com o caminho esperado do circuito da luz, resultando em ausência de luz ou operação instável, dependendo da configuração.

Erros de fiação devem ser diferenciados de falha de lâmpada, ajustes do controle remoto, incompatibilidade de dimmer ou defeitos internos de componentes, pois estes podem produzir sintomas semelhantes sem estarem diretamente relacionados à correspondência de condutores ou à integridade das conexões.

Ao diagnosticar uma luz de ventilador de teto não funcionando, é importante distinguir falhas relacionadas à fiação de problemas mais amplos do sistema, especialmente quando uma luz de ventilador de teto cintilante aparece intermitentemente em diferentes modos de controle ou configurações de interruptor.

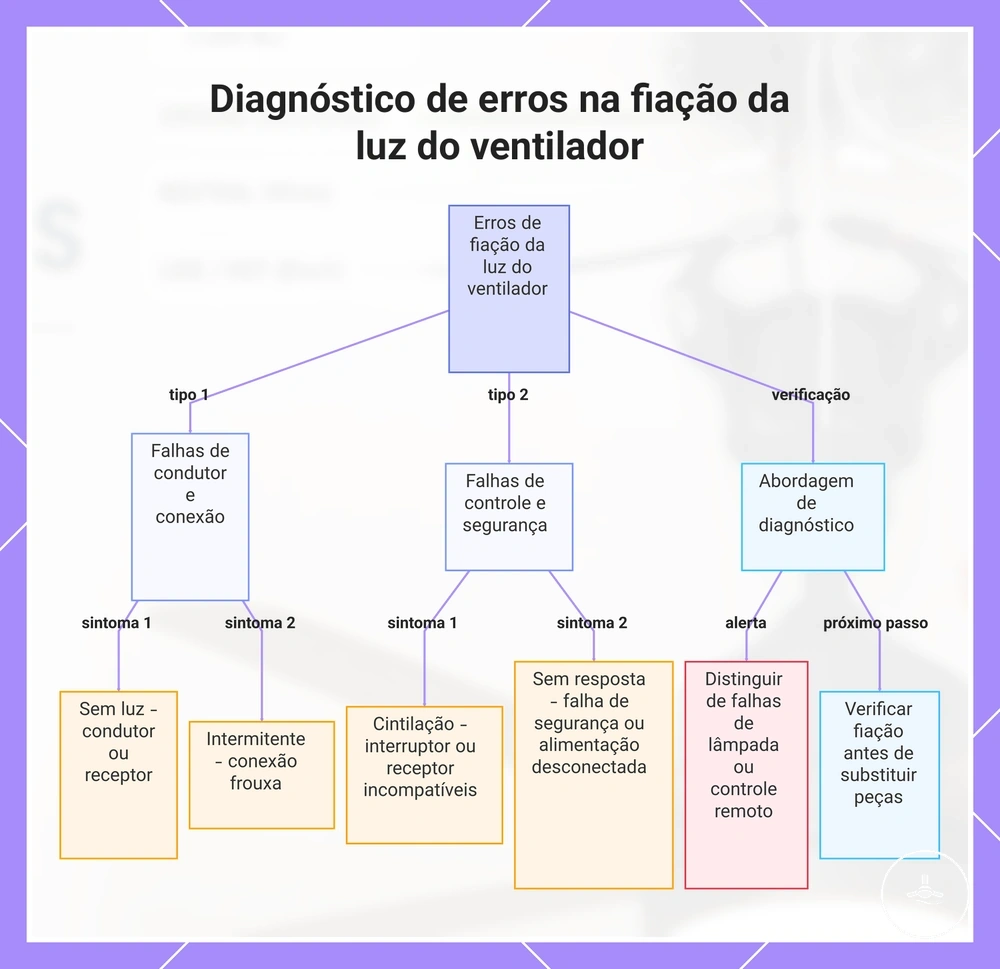

Este gráfico mapeia sintomas comuns da luz do ventilador para suas prováveis causas de fiação e enfatiza a necessidade de descartar outras falhas antes de substituir componentes.
