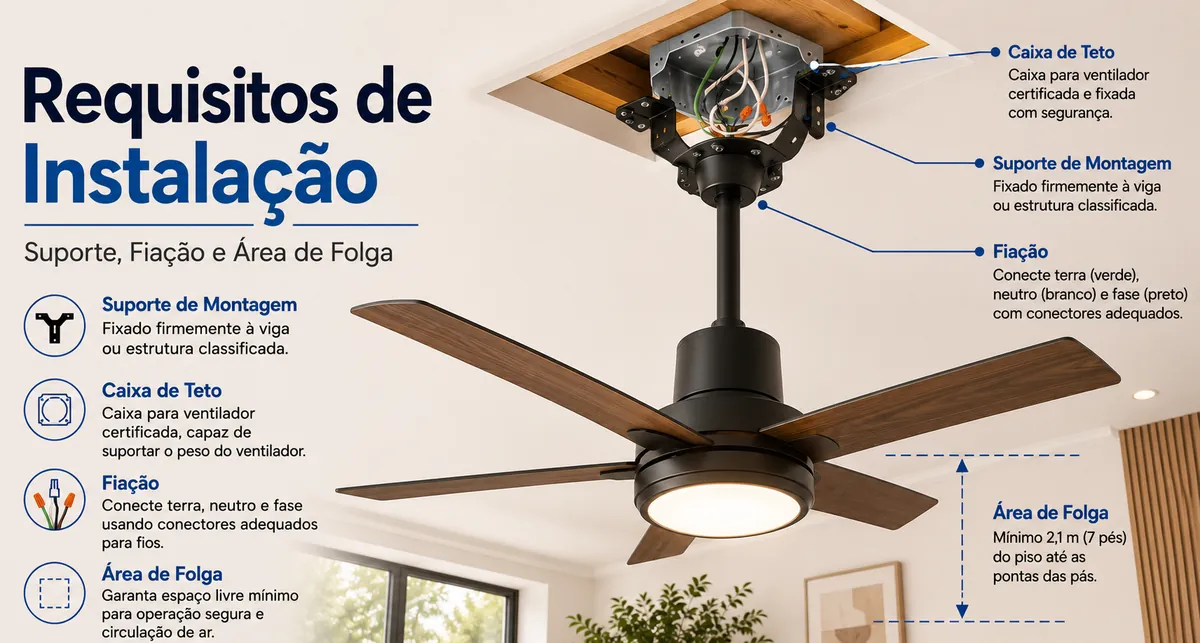

Requisitos e limites de instalação de ventiladores de teto com luz

Ventiladores de teto com luz possuem requisitos de instalação que abrangem tanto o conjunto do ventilador quanto a conexão de luz. Uma instalação adequada depende de suporte, folga, fiação, montagem e se as condições elétricas locais necessitam de um eletricista qualificado.

A questão principal não é apenas se há energia disponível no ponto de luz. Um ventilador de teto com luz também precisa de um ponto de montagem que suporte movimento, uma caixa classificada para ventilador ou suporte estrutural adequado, fiação que atenda ao motor do ventilador e ao funcionamento da luz, e folga suficiente para as pás, o corpo e o pendente da luz. Para um contexto mais amplo de seleção antes das verificações de instalação, use o guia principal de ventiladores de teto com luz.

A substituição de uma luminária existente só é possível quando o ponto de luz existente também estiver preparado para a carga do ventilador, as necessidades de controle e o espaçamento do cômodo. A disponibilidade de energia não comprova a prontidão estrutural, portanto, o primeiro limite é se o ponto de teto é preparado apenas para luz ou também para ventilador.

A próxima verificação deve tratar o local como um problema de adequação baseado em condições: suporte, folga, fiação e método de montagem devem ser verificados antes que o caminho de instalação seja escolhido.

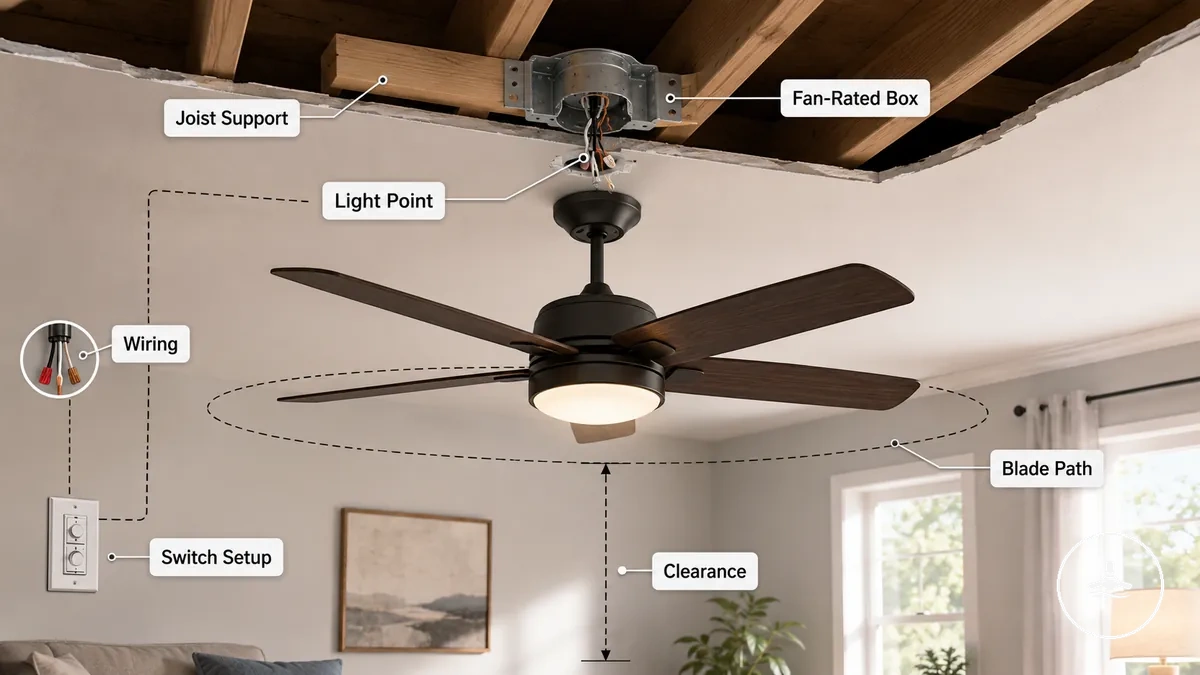

Condições de instalação antes de substituir uma luminária

Você pode substituir uma luminária por um ventilador de teto com luz apenas quando o local, o suporte, a fiação, a configuração do interruptor e a folga forem adequados. O ponto de luz existente pode ser um ponto de partida, mas não comprova que o teto está preparado para um ventilador em movimento.

Um ponto de luz existente pode fornecer energia, mas ainda sem suporte estrutural classificado para ventilador. A caixa elétrica pode precisar ser uma caixa classificada para ventilador, fixada a uma viga ou suporte adequado, e posicionada onde o ventilador e a luz possam operar sem risco de contato. A fiação e a configuração do interruptor também precisam de revisão, pois a velocidade do ventilador, o funcionamento da luz e o controle separado podem depender do circuito e da disposição de controle existentes.

O suporte e a folga devem ser verificados antes de considerar a substituição como adequada. Verifique estas condições de instalação antes de usar o ponto de luz existente para um ventilador de teto com luz:

• Posição da luminária: o ponto de montagem deve posicionar o ventilador onde o fluxo de ar, o trajeto das pás e o pendente da luz possam funcionar sem criar um problema de folga no cômodo.
• Tipo de caixa elétrica: a caixa de teto deve ser classificada para ventilador ou confirmada como adequada para o suporte e movimento do conjunto do ventilador.
• Suporte estrutural: o ponto de montagem deve conectar-se a uma viga, suporte ou fixação estrutural adequada, em vez de depender apenas de uma caixa de luz leve.
• Configuração do interruptor: a disposição do interruptor e dos controles deve corresponder ao controle pretendido do ventilador e da luz, especialmente quando um controle separado ou um receptor remoto for necessário.
• Material do teto: a superfície do teto deve permitir uma montagem segura sem ocultar suporte frágil, material danificado ou pontos de fixação incertos.
• Acesso à viga: o acesso à estrutura ou a um suporte pode afetar se o local pode ser preparado para ventilador sem suposições inseguras.
• Folga do cômodo: o trajeto das pás, o espaçamento das paredes, a posição dos móveis e o pendente da luz devem deixar folga utilizável suficiente para o conjunto do ventilador e da luz.

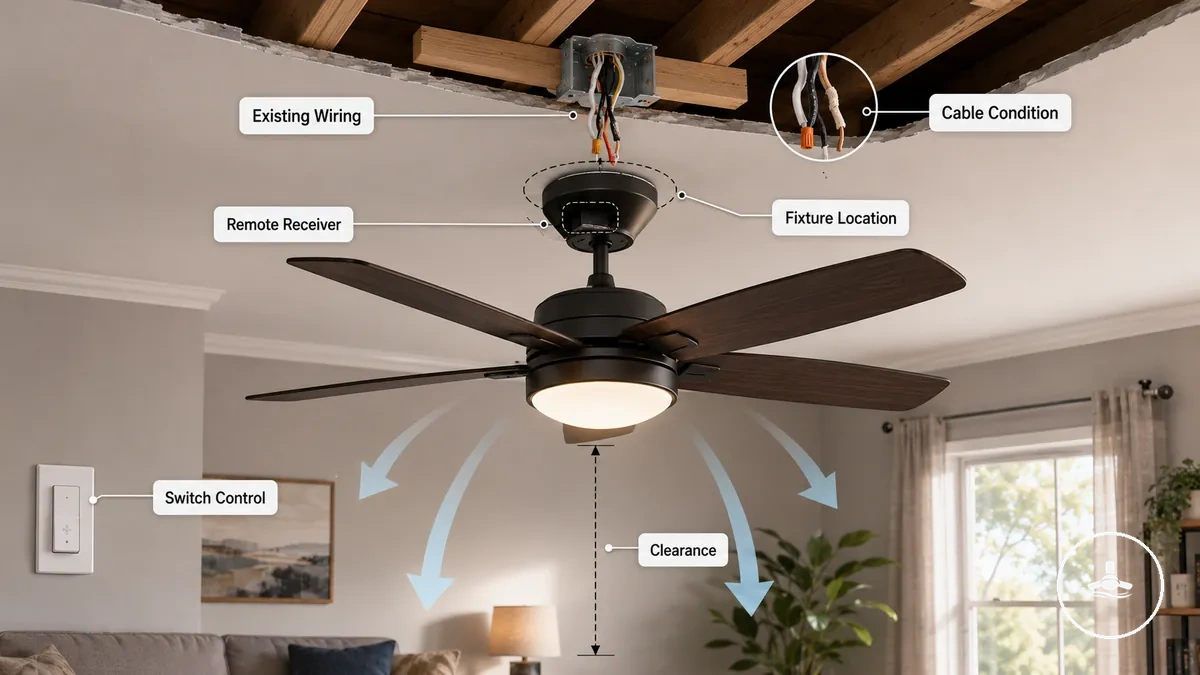

Limites de fiação existente, controle de interruptor e localização do ponto de luz

A fiação existente, o controle do interruptor e a localização do ponto de luz determinam se a substituição de uma luminária por um ventilador de teto com luz é direta, limitada ou pode exigir alterações. A presença de fios elétricos por si só não confirma que a instalação está pronta para a operação pretendida do ventilador e da luz.

A fiação existente pode suportar apenas parte da configuração de controle necessária, dependendo da condição do cabo e da disposição do interruptor. A colocação do receptor remoto pode depender do espaço disponível na cúpula. A localização do ponto de luz ainda deve fornecer fluxo de ar e folga adequados, mesmo quando a energia já está disponível.

• Controle do interruptor: o interruptor de parede deve ser adequado à disposição de controle pretendida do ventilador e da luz; o controle separado do ventilador e da luz pode depender da fiação existente.
• Receptor remoto: o espaço disponível para o receptor dentro da cúpula pode limitar a instalação de um receptor remoto.
• Condição do cabo: a fiação existente pode precisar de inspeção quando a condição do cabo for incerta.
• Localização do ponto de luz: o ponto deve suportar o fluxo de ar adequado e fornecer folga suficiente para o trajeto das pás.
• Folga: paredes próximas, móveis ou elementos do teto não devem restringir o movimento do ventilador ou a posição da luz após a instalação.

Estrutura do teto e requisitos de caixa classificada para ventilador

Um ponto de teto que suporta um ventilador em movimento requer suporte classificado para ventilador, em vez de uma conexão padrão preparada apenas para luz. Se um ponto de montagem é adequado depende da estrutura do teto, da caixa classificada para ventilador, da fixação à estrutura e da forma como o conjunto é suportado.

Uma caixa classificada para ventilador é projetada para funcionar com suporte estrutural adequado, como uma viga ou suporte, em vez de depender apenas de uma caixa de teto padrão. O ponto de montagem deve ser fixado por meio de estrutura adequada para suportar o peso do ventilador e a carga de vibração durante a operação normal. Em contraste, uma caixa de junção de uso leve pode fornecer conexão elétrica sem ser adequada para os requisitos de movimento e suporte de um ventilador de teto.

A adequação exata pode variar com o ventilador, a condição da estrutura do teto e os requisitos locais de instalação. O suporte estrutural improvisado deve ser evitado, pois o ponto de montagem deve corresponder às condições de instalação, e não a suposições.

Componente de suporte	Atributo de suporte de carga	Condição aceitável ou risco de instalação
Caixa classificada para ventilador	Projetada para suportar movimento do ventilador e carga de vibração	Pode ser adequada quando fixada corretamente; uma caixa de junção padrão pode apresentar risco de instalação.
Fixação da caixa de teto	Fixação segura a uma viga ou suporte	O suporte depende de uma fixação estrutural adequada, e não apenas da caixa de teto.
Estrutura do teto	Estrutura estável no ponto de montagem	Estrutura fraca ou danificada pode reduzir a adequação da instalação.
Peso e movimento do ventilador	Carga de vibração contínua	Os requisitos de suporte variam com o ventilador, a condição do teto e o contexto da instalação.
Material do teto	Suporte estrutural compatível	O material da superfície por si só não confirma um ponto de montagem preparado para ventilador.
Acesso à estrutura	Conexão a uma viga ou suporte	O acesso limitado pode restringir os métodos de instalação disponíveis.

Suporte da caixa de junção e fixação à viga do teto

A caixa de junção deve ser fixada a um suporte estrutural adequado, como uma viga do teto ou suporte, antes de ser usada para sustentar um ventilador de teto. Uma identificação de classificação para ventilador e uma fixação estrutural segura ajudam a identificar um ponto de montagem destinado ao movimento do ventilador, em vez de uma conexão de luz padrão.

Caixas de junção mais antigas ou fixações ocultas podem exigir inspeção adicional, pois a aparência por si só pode não confirmar a adequação. A identificação de classificação para ventilador pode ser um indicador útil, mas a fixação a uma viga do teto ou suporte, os fixadores seguros e a condição do ponto de montagem também devem ser considerados quando o suporte for incerto.

• Identificação de classificação para ventilador: verifique se a caixa de junção é identificada para suporte de ventilador para reduzir o risco de usar uma caixa apenas para luz.
• Viga do teto ou suporte: confirme se a caixa de junção está fixada com segurança à estrutura para reduzir o movimento sob carga de vibração.
• Fixadores: verifique se os fixadores parecem seguros, pois a fixação solta pode permitir movimento indesejado.
• Movimento: movimento perceptível no ponto de montagem pode indicar que o suporte estrutural deve ser avaliado antes da instalação.
• Suporte apenas em gesso: se a caixa de junção parecer depender apenas do gesso, a fixação estrutural pode precisar de verificação, pois a superfície por si só não confirma suporte adequado.

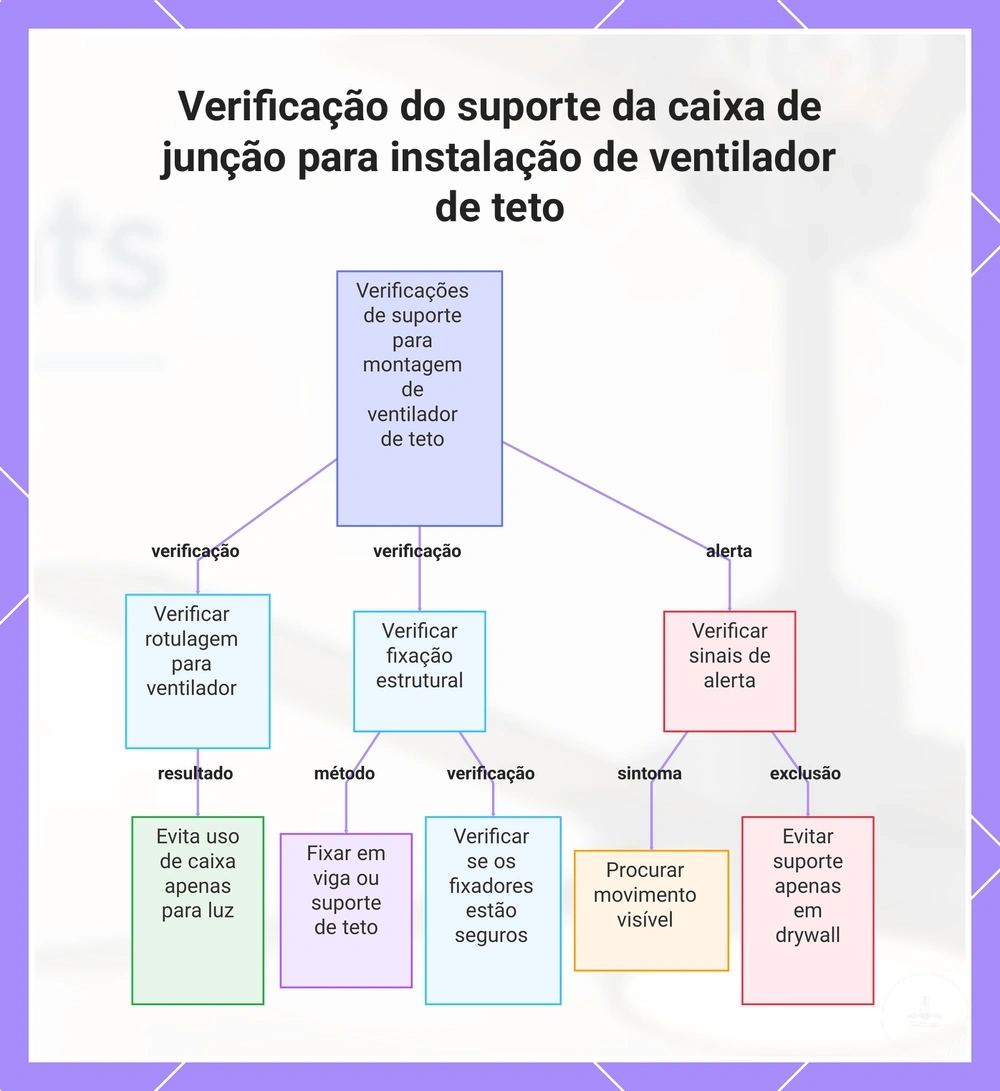

Este gráfico mostra as principais verificações para confirmar que a caixa de junção tem suporte adequado para instalação de ventilador de teto.

Requisitos do suporte de montagem e do hardware

Um suporte de montagem transfere o conjunto do ventilador para o ponto de suporte classificado para ventilador, ajudando a controlar a transferência de carga e a vibração durante a operação. O suporte de montagem deve corresponder ao ponto de suporte, pois o hardware de montagem não pode compensar um suporte de teto fraco.

O hardware de montagem deve corresponder ao ventilador, à cúpula e ao método de montagem selecionado. A compatibilidade pode variar entre instalações com haste e sem haste, e qualquer cabo de segurança deve ser usado apenas quando aplicável ao ventilador e às instruções do fabricante.

Verifique o hardware de montagem antes da instalação:

• Suporte de montagem: confirme se o suporte de montagem corresponde ao ponto de suporte classificado para ventilador para manter a transferência de carga e o controle de vibração adequados.
• Parafusos e fixadores fornecidos: use os parafusos fornecidos e os fixadores compatíveis destinados ao ventilador, pois o hardware genérico pode não ser adequado à condição de montagem.
• Cúpula: verifique se a cúpula se encaixa corretamente no suporte de montagem e fornece folga adequada para a instalação pretendida.
• Haste ou montagem sem haste: verifique se o hardware de montagem corresponde à interface de haste ou montagem sem haste selecionada, em vez de tratar os dois métodos como intercambiáveis.
• Cabo de segurança: quando aplicável, confirme se o cabo de segurança é adequado para o ventilador e o método de montagem, seguindo as instruções do fabricante, quando fornecidas.

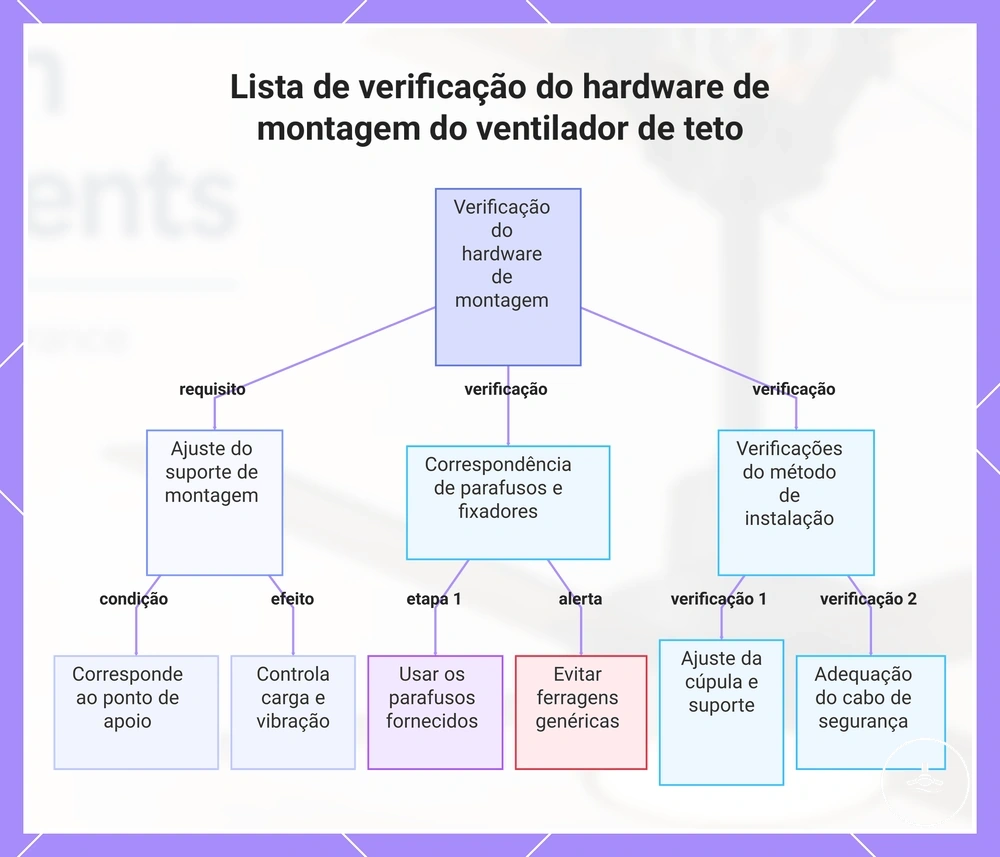

Este gráfico mostra as principais verificações de compatibilidade do hardware de montagem do ventilador de teto antes da instalação, abrangendo ajuste do suporte, uso de fixadores e verificação do método de instalação.

Limites de folga para posicionamento seguro do ventilador e da luz

Os limites de folga são adequados apenas quando o percurso das pás, a luz, as paredes, as portas e os móveis não criam risco de contato ou altura livre após a instalação. Um ventilador de teto com luz pode estar centralizado em um cômodo, mas paredes, armários, portas ou móveis ao redor podem tornar a instalação inadequada se interferirem na operação segura.

A tabela abaixo organiza as condições de folga por folga do piso, folga da parede, percurso das pás e obstrução da luz. Ela vincula cada parte do ventilador ao seu atributo de folga para que o risco potencial de colisão ou obstrução do fluxo de ar possa ser avaliado antes da instalação.

Os limites exatos de folga dependem do modelo do ventilador, da disposição do cômodo, da altura do teto, do pendente do kit de luz e das orientações de instalação aplicáveis. Verifique o espaço disponível antes da instalação, em vez de presumir que um ponto centralizado fornece folga adequada em todas as direções.

Parte do Ventilador	Atributo de Folga	Condição Aceitável ou Risco de Colisão
Percurso das pás	Folga da parede	O movimento das pás deve permanecer afastado de paredes próximas para reduzir o risco de colisão.
Conjunto do ventilador	Folga do piso	A altura livre deve permanecer adequada para o cômodo e as condições de instalação.
Pendente do kit de luz	Folga de posicionamento	A luz não deve obstruir o movimento normal abaixo do aparelho.
Abertura de portas e armários	Zona de obstrução	Portas ou armários ao abrir não devem entrar na área das pás ou da luz.
Móveis	Obstrução do fluxo de ar	Móveis grandes podem reduzir o fluxo de ar ou aumentar o risco de contato quando posicionados próximos ao ventilador.

Para uma revisão mais ampla antes da instalação, a lista de segurança de peso e folga pode ajudar a organizar verificações complementares junto com as condições de folga do cômodo.

Verificações de folga do piso, parede e teto

As verificações de folga do piso, parede e teto confirmam se um ventilador de teto com luz se ajusta ao espaço do cômodo sem problemas de contato ou altura livre. O espaçamento aceitável depende das dimensões do ventilador, da disposição do cômodo e das zonas de obstrução próximas.

Cada verificação deve observar o percurso das pás do ventilador, a profundidade do globo de luz e as zonas de contato ao redor antes que a instalação prossiga, para evitar contato com as pás, redução da altura livre ou interferência de móveis e abertura de portas. Use estas verificações de folga para confirmar o espaço utilizável ao redor do ventilador e da luz:

• Folga do piso: meça ou avalie o espaço abaixo das pás e da luz para confirmar que a altura livre permanece utilizável para o cômodo.
• Folga da parede: observe a distância do percurso das pás até as paredes próximas para que o ventilador não opere dentro de uma zona de contato apertada.
• Folga do teto: verifique o espaço ao redor do compartimento do motor, da cúpula e da área do teto para que o ventilador e a luz fiquem posicionados sem obstrução.
• Profundidade do globo de luz: compare a profundidade do globo de luz com a altura do teto, pois uma luz mais profunda pode reduzir a altura livre abaixo do aparelho.
• Abertura de portas: abra portas ou armários próximos para confirmar que não entram na área das pás ou da luz.
• Proximidade de móveis: observe móveis grandes próximos ao ventilador, pois objetos próximos podem restringir o fluxo de ar ou aumentar o risco de contato.

Limites de instalação em tetos baixos e montagem sem haste

A instalação sem haste pode reduzir o pendente abaixo do teto, mas não elimina os requisitos de suporte ou folga. A adequação depende da altura disponível do teto, da folga das pás, da profundidade do kit de luz e das condições de instalação no ponto de montagem.

Um ventilador do tipo hugger ou outra montagem de perfil baixo pode ajudar a reduzir a distância entre o ventilador e o teto, mas o pendente reduzido pode envolver uma compensação no fluxo de ar. A folga das pás e a profundidade do kit de luz ainda devem ser avaliadas, pois a altura livre e o espaço utilizável variam com a disposição do cômodo e as dimensões do ventilador.

A comparação abaixo destaca o benefício do pendente reduzido juntamente com os limites de instalação restantes. Verifique os limites de instalação em tetos baixos antes de escolher uma abordagem de montagem.

Benefício do pendente reduzido	Limites de instalação restantes
A montagem sem haste ou um ventilador hugger pode posicionar o ventilador mais próximo ao teto.	A altura do teto, o suporte, a folga das pás e a profundidade do kit de luz ainda devem ser adequados para a instalação.
Um perfil mais baixo pode melhorar a altura livre disponível em alguns cômodos.	O pendente reduzido pode envolver uma compensação no fluxo de ar, dependendo do design do ventilador e da disposição do cômodo.

Condições de instalação com haste e teto inclinado

A instalação com haste e teto inclinado depende do ângulo do teto, da compatibilidade do adaptador de teto, do suporte de montagem e da folga disponível. Uma montagem angular requer hardware compatível e deve permitir o nivelamento adequado das pás, enquanto o ponto de montagem fornece suporte adequado para a instalação.

O ângulo do teto e o comprimento da haste influenciam o nivelamento das pás, a altura de pendente da luz e a folga ao redor do ventilador. O comprimento de pendente adequado depende do modelo do ventilador, das dimensões do cômodo, da compatibilidade da cúpula e das condições no ponto de montagem atual, em vez de uma única recomendação.

Use estes critérios para avaliar se o ponto de instalação atual é adequado. Para orientações mais amplas além desta verificação de instalação, consulte instalação em tetos inclinados.

• Ângulo do teto: confirme se o ângulo do teto inclinado ou abobadado é adequado para a montagem angular pretendida, pois a viabilidade da montagem pode variar com o ângulo do teto.
• Adaptador de teto: verifique se o adaptador de teto ou adaptador de inclinação é compatível com o ponto de montagem e a cúpula, pois o encaixe do adaptador afeta a viabilidade da instalação.
• Haste e nivelamento das pás: confirme se a haste selecionada pode suportar o nivelamento adequado das pás e a folga apropriada para as condições de instalação.
• Compatibilidade da cúpula: verifique a compatibilidade da cúpula com a disposição de montagem angular, pois a cúpula deve ser adequada ao ângulo do teto e ao hardware de montagem.
• Altura de pendente da luz: avalie a altura de pendente final da luz, pois o conjunto combinado da haste e da luz pode afetar a altura livre e a folga utilizável.

Prontidão elétrica para operação do ventilador e da luz

Prontidão elétrica significa que o motor do ventilador e a operação da luz podem ser alimentados, controlados e conectados com segurança após o ponto de montagem ser confirmado como fisicamente adequado. Isolamento da alimentação, adequação do circuito, condição da fiação e a disposição de controle pretendida devem ser resolvidos antes do início dos trabalhos de conexão elétrica.

O fornecimento elétrico, a fiação de controle e o espaço disponível na cúpula afetam como o motor do ventilador e a operação da luz podem ser controlados. A disposição do interruptor de parede, o controle separado ou compartilhado do ventilador e da luz, a colocação do receptor remoto e a condição da fiação fixa podem influenciar se a instalação planejada é adequada.

A lista abaixo organiza a prontidão por necessidades de energia, controle, carga e conexão. Ela identifica apenas a prontidão elétrica; decisões complexas de fiação e trabalhos que devem estar em conformidade com o código local ou requisitos de licenciamento aplicáveis podem exigir um eletricista qualificado.

• Isolamento da alimentação: o fornecimento elétrico deve ser isolado antes do trabalho de conexão para reduzir o risco de segurança elétrica.
• Adequação do circuito: o circuito deve ser adequado para a operação pretendida do motor do ventilador e da luz, pois condições de fornecimento inadequadas podem afetar a operação segura.
• Interruptor de parede e controle: o interruptor de parede deve suportar o controle separado ou compartilhado pretendido do ventilador e da luz para que o método de operação selecionado funcione conforme planejado.
• Receptor remoto: a cúpula deve fornecer espaço suficiente para um módulo receptor remoto quando esse método de controle for usado.
• Condição da fiação: a fiação fixa deve estar em condição adequada, pois fiação danificada ou incerta pode exigir avaliação adicional antes da conexão.
• Código local e licenciamento: o trabalho elétrico pode precisar estar em conformidade com o código local ou requisitos de licenciamento aplicáveis, o que pode exigir um eletricista qualificado dependendo da instalação.

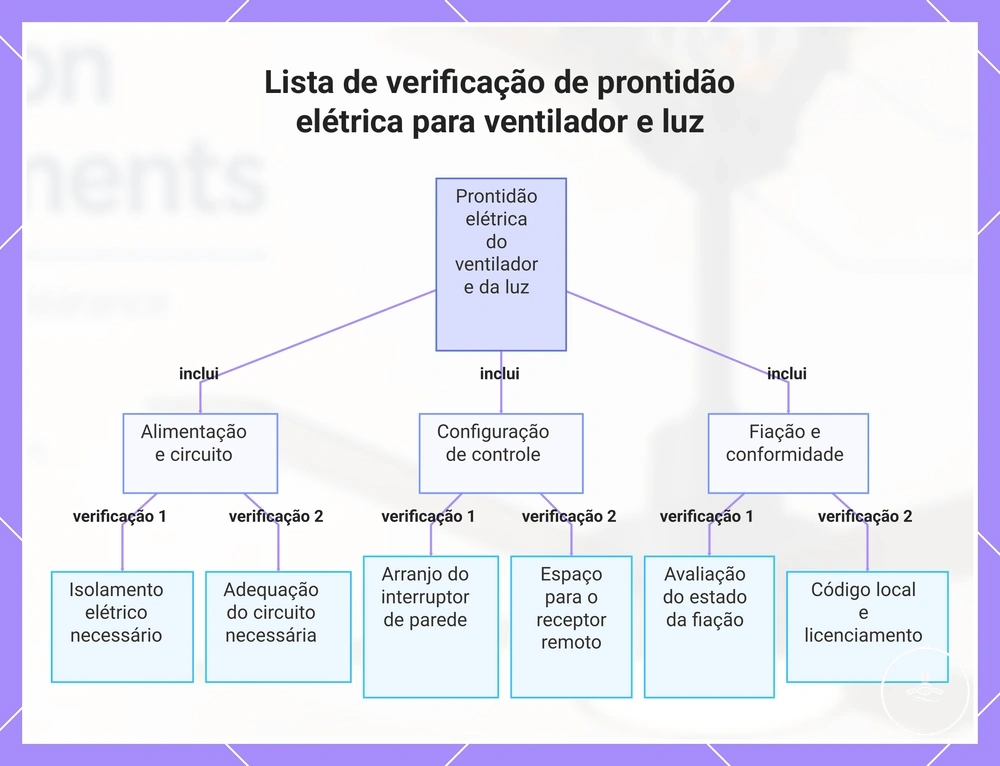

Este gráfico agrupa as verificações essenciais de prontidão nas categorias de alimentação e circuito, configuração de controle e fiação e conformidade.

Isolamento de energia, carga do circuito e verificações de normas

O isolamento de energia, a carga do circuito e as verificações de normas devem ser concluídos antes do início dos trabalhos de conexão elétrica, pois ajudam a reduzir o risco de choque, sobrecarga e não conformidade. A lista abaixo identifica as principais verificações de segurança que devem ser confirmadas antes de prosseguir com a instalação, sem fornecer procedimentos de teste ou conexão elétrica.

As normas locais, os requisitos de conformidade, as obrigações de licenciamento e as condições de áreas úmidas podem variar de acordo com o local. Onde a verificação de tensão ou a avaliação de conformidade for necessária, o trabalho pode precisar ser realizado por um eletricista qualificado para garantir a segurança elétrica.

• Isolamento de energia e disjuntor: confirme se o disjuntor correto foi isolado antes do trabalho de conexão para ajudar a reduzir o risco de choque.
• Verificação de tensão: quando a verificação for necessária, ela deve ser realizada por uma pessoa qualificada, pois a verificação incorreta pode criar riscos de segurança elétrica.
• Carga do circuito: confirme se a carga e a capacidade do circuito são adequadas para a operação pretendida do motor do ventilador e da luz para ajudar a reduzir o risco de sobrecarga.
• Condições de áreas úmidas: onde a exposição à umidade for possível, confirme se as normas locais e os requisitos de conformidade aplicáveis foram considerados, pois condições adicionais de segurança elétrica podem ser aplicáveis.
• Normas locais e conformidade: verifique quaisquer requisitos de conformidade ou licenciamento aplicáveis antes de prosseguir com o trabalho elétrico, pois algumas instalações podem exigir um eletricista qualificado.

Fiação da luz, receptores remotos e interruptores de parede

A configuração de controle determina como o ventilador e a luz podem ser conectados e operados. A fiação da luz, a disposição do interruptor de parede e qualquer receptor remoto influenciam a velocidade do ventilador, a operação da luz e o caminho de instalação antes que as conexões elétricas sejam concluídas.

A fiação de luz existente, o espaço da cúpula e a colocação do receptor podem variar com o modelo do ventilador e o circuito existente. Uma configuração com controle remoto pode depender de um receptor remoto ou módulo de controle instalado dentro da cúpula, enquanto uma configuração com controle de parede depende mais diretamente do interruptor de parede e da fiação de controle disponíveis. Para layouts elétricos mais detalhados, consulte requisitos de fiação.

• Controle separado: fios separados do ventilador e da luz podem permitir operação independente da velocidade do ventilador e da luz, dependendo da configuração do interruptor existente.
• Interruptor compartilhado: um interruptor compartilhado pode controlar ambas as funções juntas, a menos que a configuração de controle selecionada suporte controle separado.
• Receptor remoto: o receptor remoto ou módulo de controle deve caber dentro do espaço disponível da cúpula, pois o espaço limitado pode afetar a prontidão da instalação.
• Compatibilidade de dimerização: a compatibilidade de dimerização depende da luz de LED, da configuração de controle e do design do ventilador, portanto, nem todo dimerizador pode ser adequado.
• Configuração de controle: selecione a disposição de controle de acordo com a fiação de luz existente, o interruptor de parede e o espaço da cúpula, em vez de presumir que uma configuração serve para toda instalação.

Sequência de instalação para um ventilador de teto com luz

A sequência de instalação começa somente após a verificação do suporte, da folga e da prontidão elétrica. Seguir a ordem correta ajuda a organizar a preparação, a montagem, a conexão, a montagem do conjunto e o teste, reduzindo o risco de problemas de instalação que podem resultar da omissão de uma verificação prévia.

Os requisitos de conexão elétrica variam de acordo com a instalação e os requisitos locais aplicáveis. Quando a conexão de fiação ou a verificação elétrica exigir conhecimento especializado ou conformidade, o trabalho pode precisar ser concluído por um eletricista qualificado.

1. Preparação: Remova a luminária existente somente após confirmar que o ponto de montagem é adequado e a energia foi isolada. Verifique se a área de trabalho está pronta antes de continuar.
2. Preparação da caixa de teto: Confirme se a caixa de teto é adequada para a instalação pretendida e está firmemente apoiada. Verifique se o ponto de montagem está pronto para a instalação do suporte.
3. Suporte de montagem: Instale o suporte de montagem usando o processo de montagem pretendido. Verifique se ele está firmemente fixado antes de apoiar o conjunto do ventilador.
4. Montagem do ventilador: Posicione e fixe o conjunto do ventilador no suporte de montagem. Verifique se o corpo do ventilador está devidamente apoiado antes de prosseguir com o trabalho elétrico.
5. Conexão da fiação: Complete a conexão da fiação usando a configuração de controle pretendida e o receptor, quando aplicável. Esta etapa pode exigir um eletricista qualificado. Verifique se todas as conexões estão seguras antes de fechar a cúpula.
6. Fixação das pás e da luz: Complete a fixação das pás e da luz na ordem pretendida. Confirme se as pás estão balanceadas e todos os componentes estão firmemente fixados.
7. Teste: Restaure a energia somente após a instalação estar completa e realize um teste funcional. Verifique o funcionamento do ventilador, o funcionamento da luz e as funções de controle selecionadas antes do uso normal.

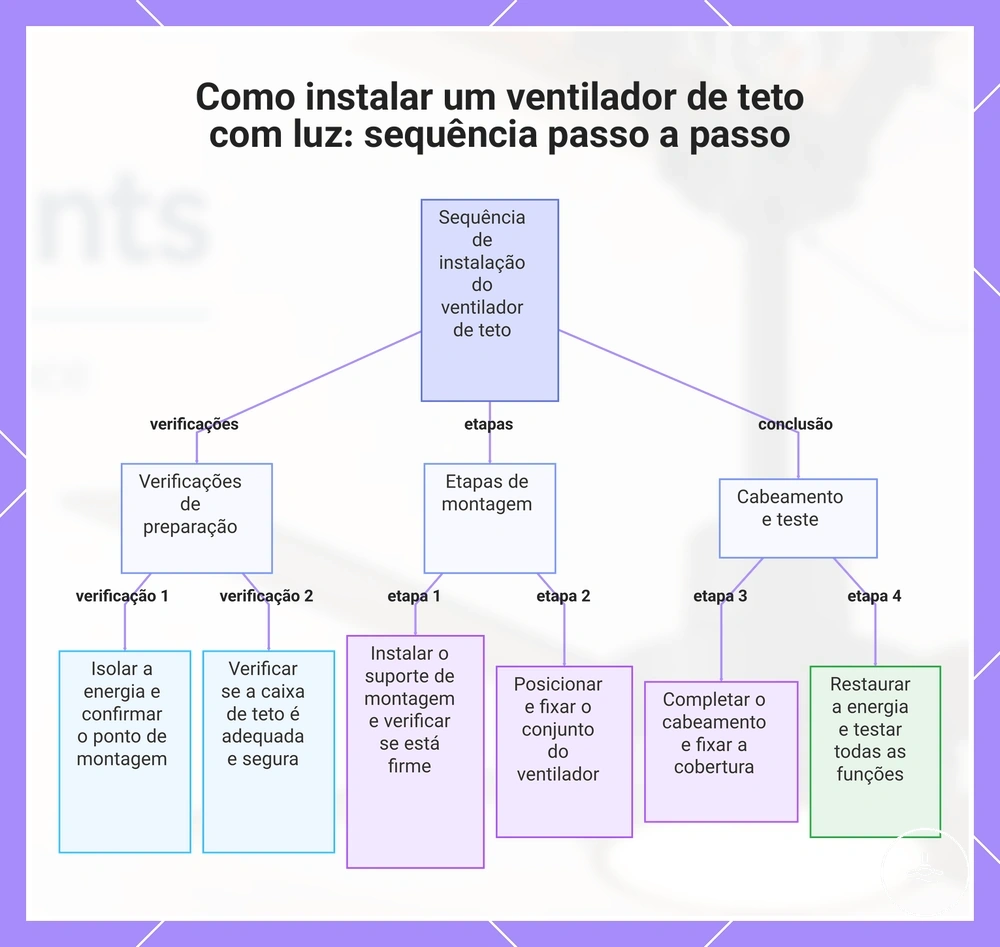

Este gráfico mostra as etapas sequenciais e as verificações principais para instalar um ventilador de teto com luz, desde a preparação até o teste final.

Removendo a luminária antiga e preparando a caixa de teto

Remover a luminária antiga e preparar a caixa de teto ajuda a determinar se o ponto de teto pode estar preparado para ventilador. Esta preparação revela a condição do ponto de montagem, do suporte e da fiação antes da instalação prosseguir.

O isolamento da energia deve ser confirmado antes da remoção da luminária ou do início da inspeção da caixa. Se a verificação do suporte ou a condição dos fios for incerta, pode ser necessária uma avaliação adicional antes que o ponto de teto possa ser tratado como adequado para um ventilador.

1. Isolamento da energia: Confirme o isolamento da energia antes de remover a luminária antiga e verifique se o trabalho de preparação pode começar com segurança.
2. Remoção da luminária: Remova a luminária antiga com cuidado e exponha a caixa de teto. Verifique se o ponto de montagem pode ser inspecionado sem presumir que o hardware existente pode ser reutilizado.
3. Inspeção da caixa e verificação do suporte: Inspecione a caixa de teto e verifique se seu suporte pode ser adequado para uma instalação classificada para ventilador antes de continuar.
4. Condição dos fios: Observe a condição visível dos fios em busca de sinais de dano ou incerteza. Se a condição não for clara, pode ser apropriada uma avaliação adicional antes da instalação prosseguir.
5. Preparação da superfície: Garanta que a superfície de montagem esteja limpa e desobstruída para que a caixa de teto e a área ao redor estejam prontas para a próxima etapa da instalação.

Montagem, fiação, montagem do conjunto e teste do ventilador

A montagem, a fiação, a montagem do conjunto e o teste do ventilador começam após o ponto de teto ter sido confirmado como adequado. Manter a montagem, a fiação e o balanceamento alinhados durante toda a instalação ajuda a manter o suporte, a montagem adequada e o teste funcional confiável antes da operação normal.

A fiação elétrica e a colocação do receptor podem depender do design do ventilador e das condições de instalação, e o trabalho elétrico pode exigir um eletricista qualificado. Conclua o teste final somente após o ventilador, as pás e o kit de luz estarem totalmente montados.

1. Fixe o suporte de montagem: Fixe o suporte de montagem ao ponto de suporte preparado e confirme se está firmemente fixado antes de continuar.
2. Pendure o corpo do motor: Posicione o corpo do motor no suporte de montagem.
   • Confirme se o corpo do motor está corretamente assentado.
   • Verifique se o suporte permanece estável antes da fiação.
3. Complete a conexão da fiação: Conecte a fiação usando o método de instalação pretendido.
   • Verifique se a conexão da fiação está segura.
   • Confirme a colocação do receptor, se aplicável, antes de fechar a cúpula.
4. Finalize a montagem das pás: Fixe o conjunto das pás e verifique se cada pá está firmemente fixada antes de encaixar o kit de luz.
5. Fixe o kit de luz: Instale o kit de luz e confirme se está firmemente encaixado antes de restaurar a energia.
6. Realize a verificação de balanceamento e o teste: Restaure a energia após a montagem estar completa e conclua um teste funcional. Verifique oscilação, funcionamento da luz, velocidades do ventilador e ruídos incomuns antes de considerar a instalação concluída.

Erros de instalação que criam risco ou mau ajuste

Erros de instalação ocorrem com frequência quando os requisitos de suporte, folga ou elétricos são negligenciados antes da montagem. Identificar essas falhas de requisitos evitáveis por causa, atributo afetado e prevenção pode ajudar a reduzir suporte inseguro, mau ajuste e operação não confiável do ventilador ou da luz.

Erros de instalação mecânica normalmente afetam o suporte, a altura de montagem, a folga ou a segurança do hardware, enquanto erros elétricos frequentemente envolvem suposições de fiação ou controles incompatíveis. Revisar essas categorias antes da instalação ajuda a reduzir riscos evitáveis sem atribuir culpa.

Se oscilação, ruído incomum ou operação inconsistente da luz aparecerem após a instalação, a causa pode envolver mais de um fator de instalação. Pode ser apropriada uma investigação adicional ou avaliação qualificada, pois os sintomas podem se sobrepor.

Erro	Atributo Afetado	Risco ou Prevenção
Seleção incorreta da caixa	Suporte	Uma caixa incorreta pode criar suporte inseguro. Confirme se o ponto de montagem é adequado antes da instalação.
Suporte fraco	Estabilidade	O suporte fraco pode contribuir para vibração. Verifique a estrutura de suporte antes da montagem.
Altura de montagem inadequada	Folga	A altura de montagem insuficiente pode aumentar o risco de folga ou colisão. Verifique o espaço disponível antes da instalação.
Verificações de folga ignoradas	Percurso das pás	A falta de verificações de folga pode aumentar o risco de contato com as pás. Confirme as folgas ao redor antes da montagem.
Hardware solto	Segurança da montagem	O hardware solto pode contribuir para oscilação. Faça uma verificação final do hardware antes do teste.
Suposições de fiação incorretas	Operação da luz e controles	Presumir que a fiação existente é adequada pode afetar a operação do ventilador ou da luz. Verifique a compatibilidade da fiação antes da conexão.
Controles incompatíveis	Configuração de controle	A compatibilidade do controle depende da instalação. Confirme se os controles selecionados correspondem à configuração pretendida antes do teste.

Caixa incorreta, suporte fraco e altura de montagem inadequada

A seleção incorreta da caixa, o suporte fraco e a altura de montagem inadequada criam risco mecânico, pois podem afetar o movimento, a vibração, o risco de colisão e a folga utilizável. Reconhecer essas condições precocemente ajuda a prevenir mau ajuste, vinculando cada problema mecânico à verificação de suporte ou folga apropriada antes da instalação prosseguir.

Sintomas como vibração, movimento ou folga reduzida das pás devem ser avaliados juntamente com as verificações anteriores de suporte e folga, pois mais de uma condição mecânica pode contribuir para o mesmo resultado. O foco está em reconhecer erros locais de instalação, em vez de fornecer métodos de reparo.

• Caixa incorreta: Uma caixa não classificada para ventilador pode não ser adequada para o movimento do ventilador e pode aumentar o risco de vibração. Confirme a adequação da caixa antes da montagem.
• Suporte fraco: A fixação apenas em gesso ou outro suporte fraco pode permitir movimento, portanto, o suporte de montagem deve ser verificado antes de fixar o ventilador.
• Suporte solto: Um suporte solto pode contribuir para movimento ou vibração. Confirme a segurança da montagem antes de concluir a instalação.
• Altura de montagem inadequada: A montagem baixa ou a altura incorreta das pás pode reduzir a folga e a altura livre utilizável, portanto, a folga das pás deve ser verificada antes da montagem final.
• Pendente de luz superdimensionado: Um pendente de luz grande pode reduzir a folga utilizável e aumentar o risco de colisão, portanto, a altura de pendente final deve ser avaliada antes da operação normal.

Erros de fiação que afetam o ventilador ou a luz

Erros de fiação podem afetar a operação do ventilador, a operação da luz, o comportamento do controle e a segurança elétrica, portanto, os sintomas relacionados à instalação devem ser interpretados por causa provável e risco, em vez de suposição. Identificar o problema de conexão primeiro ajuda a distinguir um erro de fiação de um problema mecânico de instalação.

Se os problemas do ventilador ou da luz persistirem após as verificações de instalação, ou se os sintomas sugerirem problemas ocultos de fiação, pode ser apropriada uma avaliação adicional por um eletricista qualificado, pois a causa pode não ser visível no ponto de montagem.

Erro de Fiação	Efeito Possível	Interpretação
Conexões soltas	A operação do ventilador ou da luz pode se tornar inconsistente.	Um problema de conexão pode afetar a operação e criar um risco de segurança elétrica.
Dimerizador incompatível	Pode ocorrer cintilação da luz ou comportamento de controle inesperado.	A compatibilidade do controle depende da luz e da configuração de controle.
Posicionamento incorreto do receptor	A resposta do controle remoto pode se tornar não confiável.	A colocação do receptor e o espaço disponível na cúpula podem influenciar o comportamento do controle.
Confusão com interruptor compartilhado	O controle da velocidade do ventilador e da luz pode não operar conforme o pretendido.	A disposição do interruptor compartilhado deve corresponder à configuração de controle pretendida.
Espaço insuficiente na cúpula	A colocação do receptor pode ser restringida.	O espaço limitado na cúpula pode contribuir para problemas de instalação relacionados ao receptor.

Quando um eletricista qualificado é necessário

Um eletricista qualificado é necessário quando as condições de fiação, fiação fixa, suporte, conformidade ou segurança são incertas. A instalação deve passar da autoavaliação para a avaliação profissional quando a condição não puder ser verificada com segurança ou quando o trabalho elétrico puder afetar a fiação fixa.

Gatilhos comuns de encaminhamento incluem fiação pouco clara, cabos danificados, suporte não classificado para ventilador, conjuntos de ventilador pesados ou incomuns e complicações de instalação devido a tetos inclinados ou baixos. A incerteza sobre as normas também pode exigir um eletricista licenciado ou profissional da área, pois os requisitos locais podem variar conforme a instalação e a região.

A lista abaixo organiza as condições de risco que não devem ser tratadas por suposição:

• Fiação pouco clara: a fiação pouco clara pode criar risco de segurança, pois a conexão pretendida do ventilador e da luz pode não corresponder ao circuito existente.
• Alterações na fiação fixa: qualquer necessidade de alterar a fiação fixa deve ser avaliada por um eletricista qualificado, pois o trabalho de conexão pode envolver requisitos de conformidade.
• Cabos danificados: cabos velhos ou danificados exigem avaliação profissional, pois danos visíveis podem indicar um problema de segurança elétrica mais amplo.
• Suporte não classificado para ventilador: o suporte não classificado para ventilador não deve ser tratado como adequado, pois o ventilador pode necessitar de avaliação estrutural antes da instalação prosseguir.
• Ventilador pesado ou incomum: um ventilador pesado ou incomum pode exigir a opinião de um profissional da área, pois as condições de suporte e montagem podem variar.
• Complicações com teto inclinado ou baixo: condições de teto inclinado ou teto baixo podem exigir inspeção profissional quando o ângulo, a folga ou a adequação da montagem são incertos.
• Incerteza sobre as normas: a incerteza sobre as normas deve ser resolvida antes da instalação, pois requisitos locais de conformidade e licenciamento podem ser aplicáveis.

Após a instalação segura, a manutenção após a instalação deve incluir verificações periódicas, limpeza e cuidados contínuos.

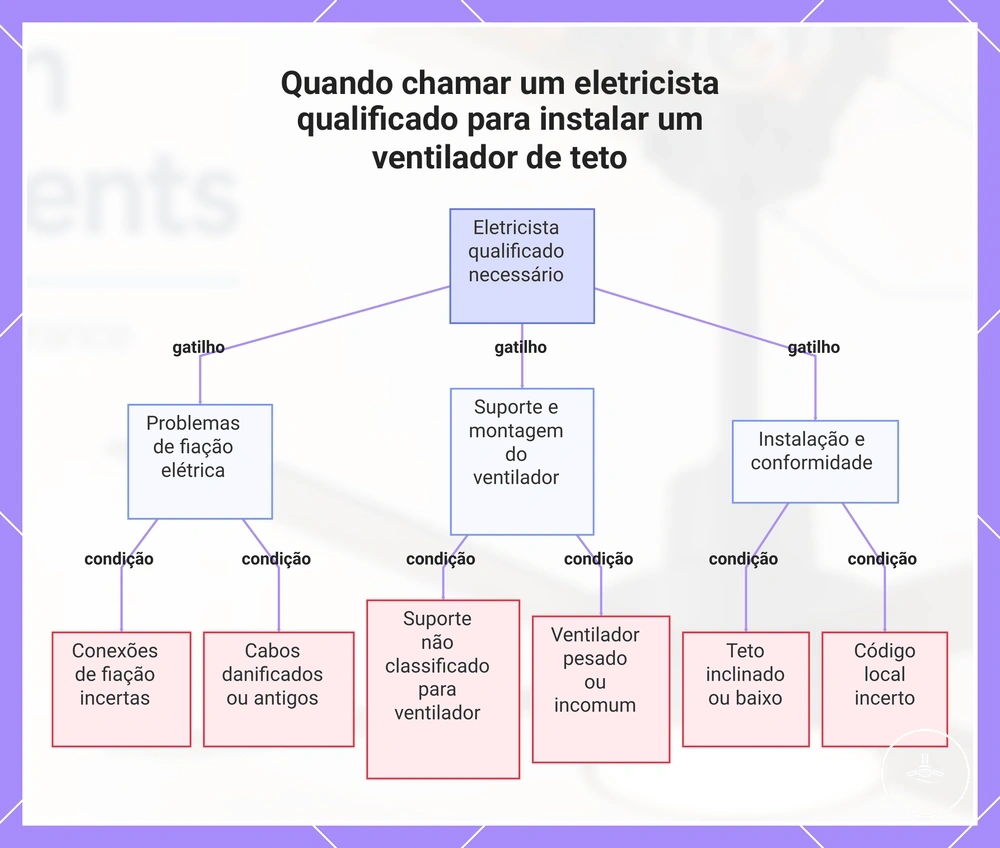

Este gráfico mostra as principais condições que exigem avaliação elétrica profissional ao instalar um ventilador de teto.
