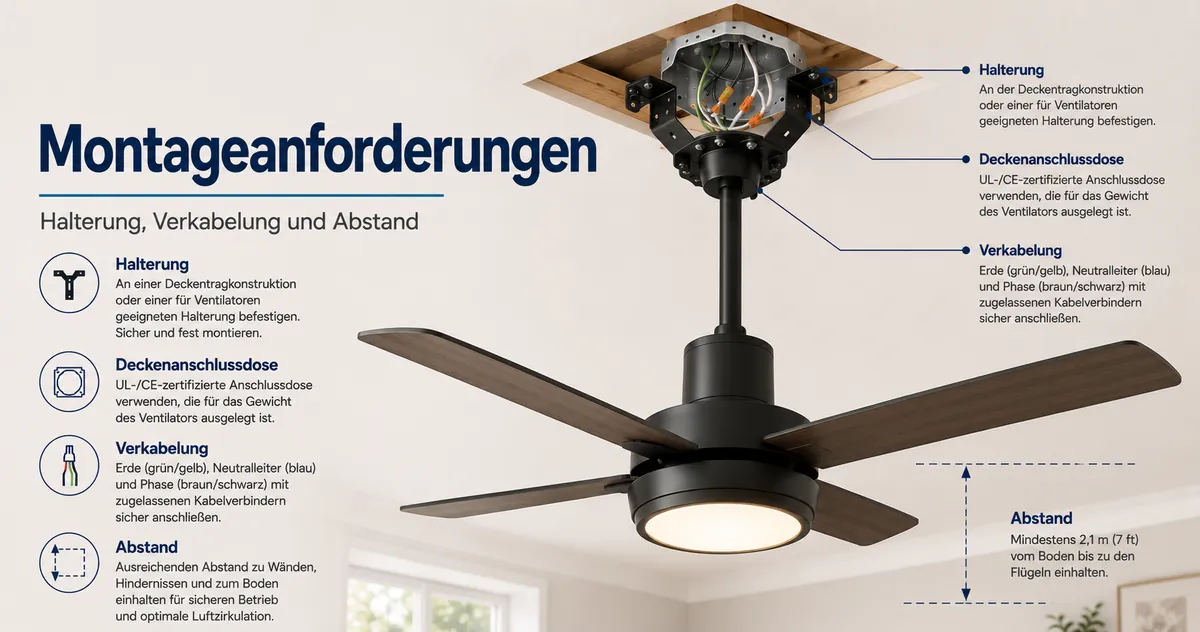

Montageanforderungen und Grenzen für Deckenventilatoren mit Licht

Deckenventilatoren mit Licht benötigen Montageanforderungen, die sowohl die Ventilatoreinheit als auch den Lichtanschluss abdecken. Eine geeignete Installation hängt von der Abstützung, dem Freiraum, der Verkabelung, der Montage und davon ab, ob die örtlichen elektrischen Gegebenheiten einen qualifizierten Elektriker erfordern.

Die Hauptfrage ist nicht nur, ob am Lichtanschluss Strom verfügbar ist. Ein Deckenventilator mit Licht benötigt zusätzlich einen Montagepunkt, der Bewegungen standhält, eine ventilatorgeeignete Dose oder eine geeignete strukturelle Abstützung, eine Verkabelung, die den Ventilatormotor und den Lichtbetrieb versorgen kann, sowie ausreichenden Freiraum für Rotorblätter, Gehäuse und den Lichtabgang. Für eine breitere Auswahlübersicht vor der Montageprüfung verwenden Sie die Hauptseite zu Deckenventilatoren mit Licht.

Der Austausch einer vorhandenen Leuchte ist nur möglich, wenn der vorhandene Lichtpunkt auch für die Ventilatorlast, die Steuerungsanforderungen und den Raumabstand bereit ist. Verfügbarer Strom belegt nicht die strukturelle Bereitschaft, sodass die erste Grenze darin besteht, ob der Deckenpunkt nur für die Leuchte oder auch für den Ventilator ausgelegt ist.

Die nächste Prüfung sollte den Ort als ein bedingungsbasiertes Passungsproblem behandeln: Abstützung, Freiraum, Verkabelung und Montagemethode müssen überprüft werden, bevor der Installationsweg gewählt wird.

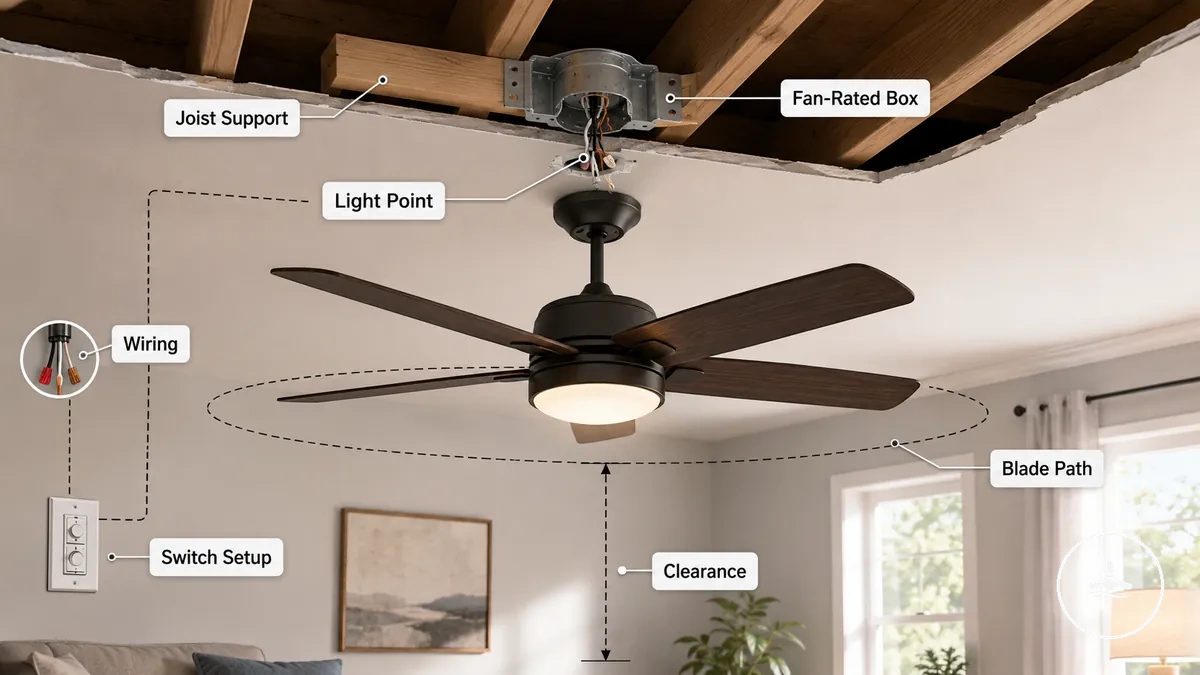

Installationsbedingungen vor dem Austausch einer Leuchte

Sie können eine Leuchte nur dann durch einen Deckenventilator mit Licht ersetzen, wenn der Ort, die Abstützung, die Verkabelung, die Schalteranordnung und der Freiraum geeignet sind. Der vorhandene Lichtpunkt kann ein Ausgangspunkt sein, aber er belegt nicht, dass die Decke für einen sich bewegenden Ventilator bereit ist.

Ein vorhandener Lichtpunkt kann Strom liefern, aber dennoch die ventilatorgeeignete strukturelle Abstützung vermissen lassen. Die Elektrodose muss möglicherweise eine ventilatorgeeignete Dose sein, die an einem geeigneten Balken oder einer Verstrebung befestigt und so positioniert ist, dass Ventilator und Licht ohne Kontaktrisiko betrieben werden können. Die Verkabelung und die Schalteranordnung müssen ebenfalls überprüft werden, da Ventilatorgeschwindigkeit, Lichtbetrieb und getrennte Steuerung vom vorhandenen Stromkreis und der Steuerungsanordnung abhängen können.

Abstützung und Freiraum sollten überprüft werden, bevor der Austausch als geeignet angesehen wird. Überprüfen Sie diese Installationsbedingungen, bevor Sie den vorhandenen Lichtpunkt für einen Deckenventilator mit Licht nutzen:

• Leuchtenposition: Der Montagepunkt sollte den Ventilator so platzieren, dass Luftstrom, Rotorblattbahn und Lichtabgang ohne Raumfreiraumproblem funktionieren können.
• Elektrodosentyp: Die Deckendose sollte ventilatorgeeignet sein oder anderweitig als geeignet für die Abstützung und Bewegung der Ventilatoreinheit bestätigt sein.
• Strukturelle Abstützung: Der Montagepunkt sollte an einem Balken, einer Verstrebung oder einer geeigneten strukturellen Befestigung angebracht sein, anstatt sich nur auf eine Leichtlastdose zu verlassen.
• Schalteranordnung: Die Schalter- und Steuerungsanordnung sollte mit der beabsichtigten Ventilator- und Lichtsteuerung übereinstimmen, insbesondere wenn eine getrennte Steuerung oder ein Fernbedienungsempfänger benötigt wird.
• Deckenmaterial: Die Deckenoberfläche sollte eine sichere Montage ermöglichen, ohne schwache Abstützung, beschädigtes Material oder unsichere Befestigungspunkte zu verbergen.
• Balkenzugang: Der Zugang zu Rahmen oder einer Verstrebung kann beeinflussen, ob der Ort ohne unsichere Annahmen ventilatorbereit gemacht werden kann.
• Raumfreiraum: Die Rotorblattbahn, der Wandabstand, die Möbelposition und der Lichtabgang sollten ausreichenden nutzbaren Freiraum für die Ventilator- und Lichtbaugruppe lassen.

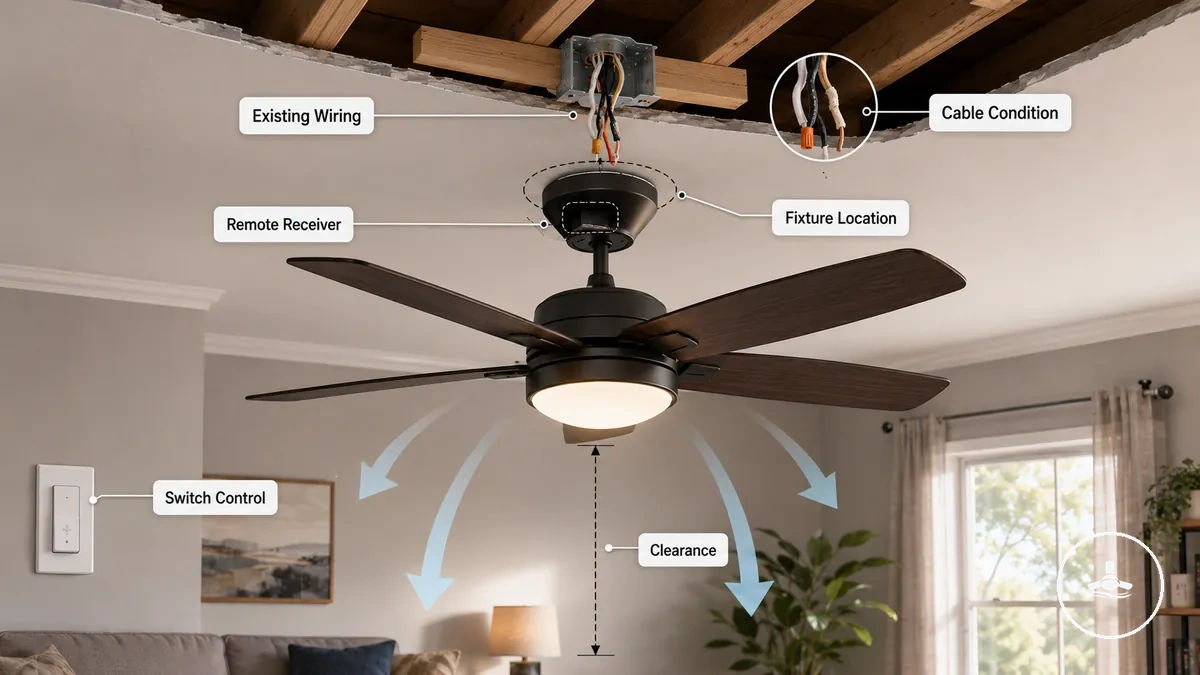

Grenzen der vorhandenen Verkabelung, Schaltersteuerung und Leuchtenposition

Die vorhandene Verkabelung, Schaltersteuerung und Leuchtenposition bestimmen, ob der Austausch einer Leuchte durch einen Deckenventilator mit Licht unkompliziert, eingeschränkt oder mit Änderungen verbunden ist. Das bloße Vorhandensein von elektrischen Leitungen bestätigt nicht, dass die Installation für den vorgesehenen Ventilator- und Lichtbetrieb bereit ist.

Die vorhandene Verkabelung unterstützt möglicherweise nur einen Teil der erforderlichen Steuerungseinrichtung, abhängig vom Kabelzustand und der Schalteranordnung. Die Platzierung des Fernbedienungsempfängers kann ebenfalls vom verfügbaren Platz in der Abdeckhaube abhängen. Die Leuchtenposition sollte dennoch einen geeigneten Luftstrom und ausreichenden Freiraum bieten, auch wenn bereits Strom verfügbar ist.

• Schaltersteuerung: Der Wandschalter sollte zur vorgesehenen Ventilator- und Lichtsteuerungsanordnung passen; eine getrennte Ventilator- und Lichtsteuerung kann von der vorhandenen Verkabelung abhängen.
• Fernbedienungsempfänger: Der verfügbare Empfängerplatz in der Abdeckhaube kann einschränken, ob ein Fernbedienungsempfänger installiert werden kann.
• Kabelzustand: Die vorhandene Verkabelung muss möglicherweise überprüft werden, wenn der Kabelzustand unsicher ist.
• Leuchtenposition: Der Leuchtenpunkt sollte einen angemessenen Luftstrom ermöglichen und ausreichenden Freiraum für die Rotorblattbahn bieten.
• Freiraum: Nahe Wände, Möbel oder Deckenelemente sollten die Ventilatorbewegung oder die Lichtposition nach der Installation nicht einschränken.

Deckenstruktur und Anforderungen an ventilatorgeeignete Dosen

Ein Deckenpunkt, der einen sich bewegenden Ventilator trägt, erfordert eine ventilatorgeeignete Abstützung und nicht nur einen standardmäßigen leuchtenbereiten Anschluss. Ob ein Montagepunkt geeignet ist, hängt von der Deckenstruktur, der ventilatorgeeigneten Dose, der Rahmenbefestigung und der Art der Abstützung der Baugruppe ab.

Eine ventilatorgeeignete Dose ist dafür ausgelegt, mit geeigneter struktureller Abstützung wie einem Balken oder einer Verstrebung zu funktionieren, anstatt sich nur auf eine Standarddeckendose zu verlassen. Der Montagepunkt sollte durch eine geeignete Rahmenkonstruktion gesichert werden, damit er das Ventilatorgewicht und die Vibrationsbelastung während des Normalbetriebs bewältigen kann. Im Gegensatz dazu kann eine Leichtlast-Abzweigdose einen elektrischen Anschluss bieten, ohne für die Bewegungs- und Abstützungsanforderungen eines Deckenventilators geeignet zu sein.

Die genaue Eignung kann je nach Ventilator, Zustand der Deckenstruktur und örtlichen Installationsanforderungen variieren. Improvisierte strukturelle Abstützung sollte vermieden werden, da der Montagepunkt den Installationsbedingungen entsprechen sollte und nicht Annahmen.

Abstützungsteil	Lasttragende Eigenschaft	Akzeptabler Zustand oder Installationsrisiko
Ventilatorgeeignete Dose	Entwickelt, um Ventilatorbewegung und Vibrationsbelastung zu tragen	Kann bei korrekter Befestigung geeignet sein; eine Standard-Abzweigdose kann ein Installationsrisiko darstellen.
Befestigung der Deckendose	Sichere Befestigung an einem Balken oder einer Verstrebung	Die Abstützung hängt von der geeigneten strukturellen Befestigung ab und nicht von der Deckendose allein.
Deckenstruktur	Stabile Rahmenkonstruktion am Montagepunkt	Schwache oder beschädigte Rahmenkonstruktion kann die Installationseignung verringern.
Ventilatorgewicht und -bewegung	Kontinuierliche Vibrationsbelastung	Die Abstützungsanforderungen variieren je nach Ventilator, Deckenzustand und Installationskontext.
Deckenmaterial	Kompatible strukturelle Abstützung	Das Oberflächenmaterial allein bestätigt keinen ventilatorbereiten Montagepunkt.
Zugang zur Rahmenkonstruktion	Verbindung zu einem Balken oder einer Verstrebung	Eingeschränkter Zugang kann die verfügbaren Installationsmethoden einschränken.

Abstützung der Abzweigdose und Befestigung am Deckenbalken

Die Abzweigdose sollte an einer geeigneten strukturellen Abstützung wie einem Deckenbalken oder einer Verstrebung befestigt sein, bevor sie zur Abstützung eines Deckenventilators verwendet wird. Eine ventilatorgeeignete Kennzeichnung und eine sichere strukturelle Befestigung helfen, einen Montagepunkt zu identifizieren, der für Ventilatorbewegung ausgelegt ist und nicht für einen Standardlichtanschluss.

Ältere Abzweigdosen oder verdeckte Befestigungen können eine weitere Überprüfung erfordern, da das Erscheinungsbild allein keine Eignung bestätigt. Eine ventilatorgeeignete Kennzeichnung kann ein nützlicher Hinweis sein, aber die Befestigung an einem Deckenbalken oder einer Verstrebung, sichere Befestigungselemente und der Zustand des Montagepunkts sollten ebenfalls berücksichtigt werden, wenn die Abstützung unsicher ist.

• Ventilatorgeeignete Kennzeichnung: Überprüfen Sie, ob die Abzweigdose für die Ventilatorabstützung gekennzeichnet ist, um das Risiko der Verwendung einer nur für Leuchten geeigneten Dose zu verringern.
• Deckenbalken oder Verstrebung: Bestätigen Sie, dass die Abzweigdose sicher an der strukturellen Rahmenkonstruktion befestigt ist, um Bewegungen unter Vibrationsbelastung zu reduzieren.
• Befestigungselemente: Prüfen Sie, ob die Befestigungselemente sicher erscheinen, da eine lose Befestigung unerwünschte Bewegungen zulassen kann.
• Bewegung: Eine spürbare Bewegung am Montagepunkt kann darauf hindeuten, dass die strukturelle Abstützung vor der Installation überprüft werden sollte.
• Nur Gipskartonplatten-Abstützung: Wenn die Abzweigdose nur auf einer Gipskartonplatte zu ruhen scheint, muss die strukturelle Befestigung möglicherweise überprüft werden, da die Oberfläche allein keine geeignete Abstützung bestätigt.

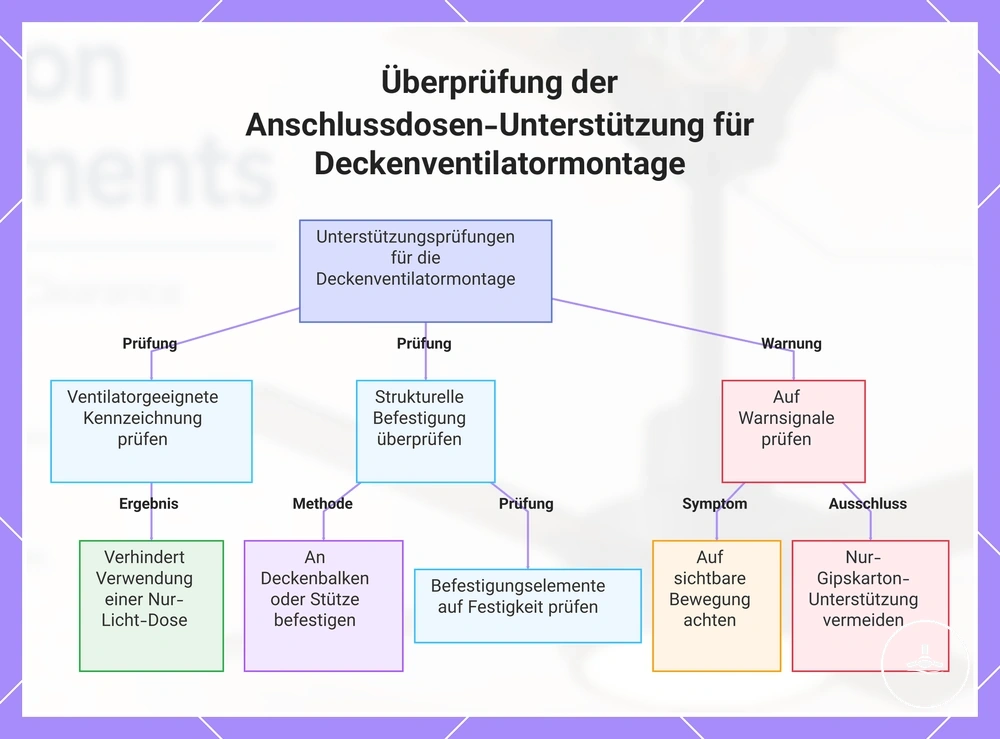

Dieses Diagramm zeigt die wichtigsten Prüfungen, um zu bestätigen, dass eine Anschlussdose für die Deckenventilatormontage ausreichend unterstützt ist.

Anforderungen an Montagebügel und Befestigungsmaterial

Ein Montagebügel überträgt die Ventilatorbaugruppe auf den ventilatorgeeigneten Abstützungspunkt und hilft dabei, die Lastübertragung und Vibration während des Betriebs zu kontrollieren. Der Montagebügel muss zum Abstützungspunkt passen, da das Befestigungsmaterial eine schwache Deckenabstützung nicht ausgleichen kann.

Das Befestigungsmaterial sollte zum Ventilator, zur Abdeckhaube und zur gewählten Montagemethode passen. Die Kompatibilität kann zwischen Pendelstangen- und Deckenmontage-Installationen variieren, und ein Sicherungsseil sollte nur verwendet werden, wenn es für den Ventilator und die Herstelleranweisungen zutrifft.

Überprüfen Sie das Befestigungsmaterial vor der Installation:

• Montagebügel: Bestätigen Sie, dass der Montagebügel zum ventilatorgeeigneten Abstützungspunkt passt, um eine ordnungsgemäße Lastübertragung und Vibrationskontrolle zu gewährleisten.
• Mitgelieferte Schrauben und Befestigungselemente: Verwenden Sie die mitgelieferten Schrauben und kompatiblen Befestigungselemente, die für den Ventilator vorgesehen sind, da generisches Material möglicherweise nicht für die Montagebedingungen geeignet ist.
• Abdeckhaube: Prüfen Sie, ob die Abdeckhaube korrekt zum Montagebügel passt und ausreichenden Freiraum für die vorgesehene Installation bietet.
• Pendelstange oder Deckenmontage: Überprüfen Sie, ob das Befestigungsmaterial zur gewählten Pendelstangen- oder Deckenmontage-Schnittstelle passt, anstatt die beiden Methoden als austauschbar zu behandeln.
• Sicherungsseil: Bestätigen Sie gegebenenfalls, dass das Sicherungsseil für den Ventilator und die Montagemethode geeignet ist, und befolgen Sie die Herstelleranweisungen, sofern vorhanden.

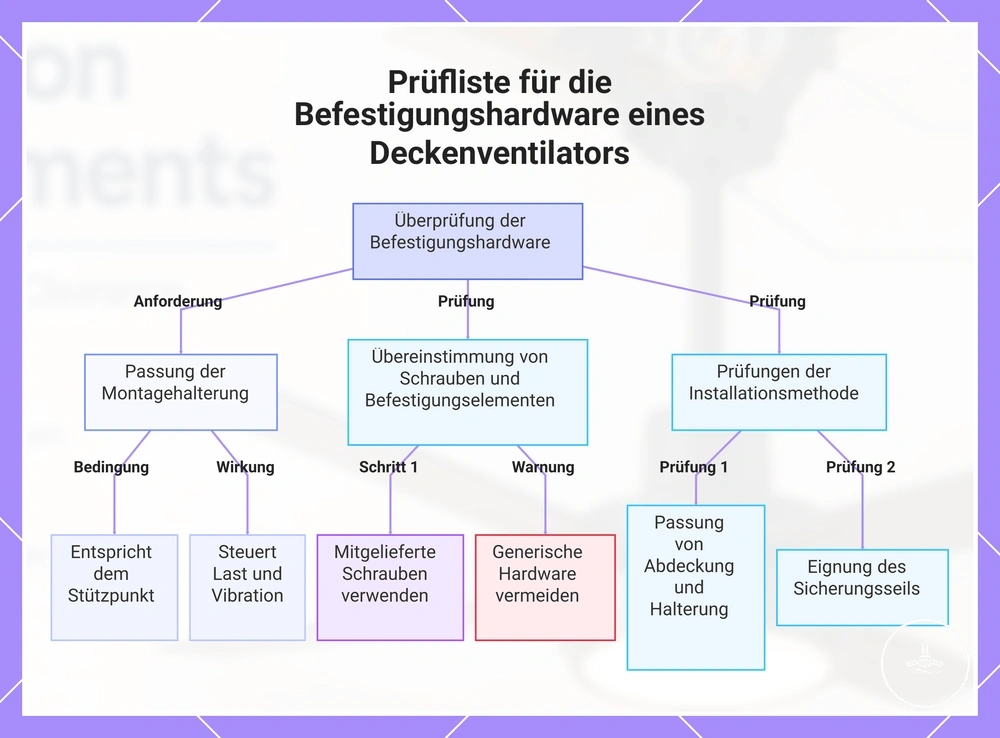

Diese Übersicht zeigt die wichtigsten Kompatibilitätsprüfungen für die Befestigungshardware des Deckenventilators vor der Installation, einschließlich der Halterungspassung, der Schraubenverwendung und der Überprüfung der Installationsmethode.

Freiraumgrenzen für eine sichere Platzierung von Ventilator und Licht

Freiraumgrenzen sind nur geeignet, wenn die Rotorblattbahn, das Licht, Wände, Türen und Möbel nach der Installation kein Kontakt- oder Kopffreiraumrisiko erzeugen. Ein Deckenventilator mit Licht kann mittig im Raum platziert sein, dennoch können umliegende Wände, Schränke, Türen oder Möbel die Installation ungeeignet machen, wenn sie den sicheren Betrieb beeinträchtigen.

Die folgende Tabelle ordnet die Freiraumbedingungen nach Bodenfreiheit, Wandfreiheit, Rotorblattbahn und Lichtbehinderung. Sie verknüpft jedes Ventilatorteil mit seiner Freiraumeigenschaft, sodass ein mögliches Kollisionsrisiko oder eine Luftstrombehinderung vor der Installation bewertet werden kann.

Die genauen Freiraumgrenzen hängen vom Ventilatormodell, der Raumaufteilung, der Deckenhöhe, dem Lichtmodul-Abgang und den geltenden Installationsrichtlinien ab. Überprüfen Sie den verfügbaren Platz vor der Installation, anstatt anzunehmen, dass ein mittiger Leuchtenpunkt in jede Richtung ausreichenden Freiraum bietet.

Ventilatorteil	Freiraumeigenschaft	Akzeptabler Zustand oder Kollisionsrisiko
Rotorblattbahn	Wandfreiheit	Die Rotorblattbewegung sollte frei von nahen Wänden bleiben, um das Kollisionsrisiko zu verringern.
Ventilatorbaugruppe	Bodenfreiheit	Die Kopffreiheit sollte für den Raum und die Installationsbedingungen geeignet bleiben.
Lichtmodul-Abgang	Platzierungsfreiraum	Das Licht sollte die normale Bewegung unterhalb der Leuchte nicht behindern.
Tür- und Schrankbewegung	Behinderungszone	Öffnende Türen oder Schränke sollten nicht in die Rotorblattbahn oder den Lichtbereich gelangen.
Möbel	Luftstrombehinderung	Große Möbel können den Luftstrom verringern oder das Kontaktrisiko erhöhen, wenn sie nahe am Ventilator positioniert sind.

Für eine breitere Übersicht vor der Installation kann die Sicherheitsliste für Gewicht und Abstand helfen, unterstützende Prüfungen zusammen mit den Raumfreiraumbedingungen zu organisieren.

Prüfung des Boden-, Wand- und Deckenfreiraums

Prüfungen des Boden-, Wand- und Deckenfreiraums bestätigen, ob ein Deckenventilator mit Licht in die Raumbegrenzung passt, ohne Kontakt- oder Kopffreiraumprobleme. Der akzeptable Abstand hängt von den Ventilatorabmessungen, der Raumaufteilung und nahen Behinderungszonen ab.

Jede Prüfung sollte die Rotorblattbahn des Ventilators, die Tiefe des Lichtschirms und die umliegenden Kontaktzonen beobachten, bevor die Installation fortgesetzt wird, um Rotorblattkontakt, verringerte Kopffreiheit oder Behinderung durch Möbel und Türbewegung zu verhindern. Verwenden Sie diese Freiraumprüfungen, um den nutzbaren Raum um den Ventilator und das Licht zu bestätigen:

• Bodenfreiraum: Messen oder bewerten Sie den Raum unterhalb der Rotorblätter und des Lichts, um zu bestätigen, dass die Kopffreiheit für den Raum nutzbar bleibt.
• Wandfreiraum: Beobachten Sie den Abstand von der Rotorblattbahn zu nahen Wänden, damit der Ventilator nicht in einer engen Kontaktzone arbeitet.
• Deckenfreiraum: Überprüfen Sie den Raum um das Motorgehäuse, die Abdeckhaube und den Deckenbereich, damit Ventilator und Licht ohne Behinderung platziert werden können.
• Tiefe des Lichtschirms: Vergleichen Sie die Tiefe des Lichtschirms mit der Deckenhöhe, da ein tieferes Licht die Kopffreiheit unter der Leuchte verringern kann.
• Türbewegung: Öffnen Sie nahe Türen oder Schränke, um zu bestätigen, dass sie nicht in die Rotorblattbahn oder den Lichtbereich gelangen.
• Möbelnähe: Beobachten Sie große Möbel in der Nähe des Ventilators, da nahe Objekte den Luftstrom einschränken oder das Kontaktrisiko erhöhen können.

Montagegrenzen für niedrige Decken und Deckenmontage

Eine Deckenmontage kann den Abstand unter der Decke verringern, hebt aber nicht die Anforderungen an Abstützung oder Freiraum auf. Die Eignung hängt von der verfügbaren Deckenhöhe, dem Rotorblattfreiraum, der Tiefe des Lichtmoduls und den Installationsbedingungen am Montagepunkt ab.

Ein Hugger-Ventilator oder eine andere flache Montage kann helfen, den Abstand zwischen Ventilator und Decke zu verringern, aber der geringere Abstand kann einen Luftstrom-Kompromiss mit sich bringen. Rotorblattfreiraum und Tiefe des Lichtmoduls sollten dennoch bewertet werden, da die verfügbare Kopffreiheit und der nutzbare Raum je nach Raumaufteilung und Ventilatorabmessungen variieren.

Der folgende Vergleich zeigt den Vorteil des geringeren Abstands zusammen mit den verbleibenden Montagegrenzen. Überprüfen Sie die Montagegrenzen bei niedrigen Decken, bevor Sie eine Montagemethode wählen.

Vorteil des geringeren Abstands	Verbleibende Montagegrenzen
Eine Deckenmontage oder ein Hugger-Ventilator kann den Ventilator näher an der Decke positionieren.	Deckenhöhe, Abstützung, Rotorblattfreiraum und Tiefe des Lichtmoduls sollten für die Installation weiterhin geeignet sein.
Ein flacheres Profil kann die verfügbare Kopffreiheit in manchen Räumen verbessern.	Der geringere Abstand kann je nach Ventilatordesign und Raumaufteilung einen Luftstrom-Kompromiss mit sich bringen.

Installationsbedingungen für Pendelstange und schräge Decken

Die Installation mit Pendelstange und an schrägen Decken hängt vom Deckenwinkel, der Kompatibilität des Deckenadapters, der Montageabstützung und dem verfügbaren Freiraum ab. Eine schräge Montage erfordert kompatible Hardware und sollte eine ordnungsgemäße Rotorblattnivellierung ermöglichen, während der Montagepunkt eine geeignete Abstützung für die Installation bietet.

Deckenwinkel und Pendelstangenlänge beeinflussen die Rotorblattnivellierung, die Lichthängehöhe und den Freiraum um den Ventilator. Die geeignete Abhängelänge hängt vom Ventilatormodell, den Raummaßen, der Kompatibilität der Abdeckhaube und den Bedingungen am aktuellen Montagepunkt ab und nicht von einer einzelnen Empfehlung.

Verwenden Sie diese Kriterien, um zu bewerten, ob der aktuelle Installationspunkt geeignet ist. Für eine breitere Orientierung über diese Installationsprüfung hinaus siehe Montage an schrägen Decken.

• Deckenwinkel: Bestätigen Sie, dass der Winkel der schrägen Decke oder des gewölbten Dachs für die vorgesehene Schrägmontage geeignet ist, da die Montagedurchführbarkeit mit dem Deckenwinkel variieren kann.
• Deckenadapter: Überprüfen Sie, ob der Deckenadapter oder Schrägadapter mit dem Montagepunkt und der Abdeckhaube kompatibel ist, da die Passung des Adapters die Installationsdurchführbarkeit beeinflusst.
• Pendelstange und Rotorblattnivellierung: Bestätigen Sie, dass die gewählte Pendelstange eine ordnungsgemäße Rotorblattnivellierung und ausreichenden Freiraum für die Installationsbedingungen unterstützen kann.
• Kompatibilität der Abdeckhaube: Prüfen Sie die Kompatibilität der Abdeckhaube mit der schrägen Montageanordnung, da die Abdeckhaube zum Deckenwinkel und zur Montagehardware passen sollte.
• Lichthängehöhe: Bewerten Sie die endgültige Lichthängehöhe, da die kombinierte Pendelstangen- und Lichtbaugruppe die Kopffreiheit und den nutzbaren Freiraum beeinflussen kann.

Elektrische Bereitschaft für den Ventilator- und Lichtbetrieb

Elektrische Bereitschaft bedeutet, dass der Ventilatormotor und der Lichtbetrieb sicher mit Strom versorgt, gesteuert und angeschlossen werden können, nachdem der Montagepunkt als physisch geeignet bestätigt wurde. Stromtrennung, Stromkreiseignung, Kabelzustand und die vorgesehene Steuerungsanordnung sollten geklärt sein, bevor mit den elektrischen Anschlussarbeiten begonnen wird.

Die Stromversorgung, die Steuerungsverkabelung und der verfügbare Platz in der Abdeckhaube beeinflussen, wie der Ventilatormotor und der Lichtbetrieb gesteuert werden können. Die Wandschalteranordnung, die getrennte oder gemeinsame Ventilator-Licht-Steuerung, die Platzierung des Fernbedienungsempfängers und der Zustand der festen Verkabelung können alle Einfluss darauf haben, ob die geplante Installation geeignet ist.

Die folgende Checkliste ordnet die Bereitschaft nach Strom-, Steuerungs-, Last- und Anschlussanforderungen. Sie identifiziert nur die elektrische Bereitschaft; komplexe Verkabelungsentscheidungen und Arbeiten, die geltenden örtlichen Vorschriften oder Lizenzanforderungen entsprechen müssen, können einen qualifizierten Elektriker erfordern.

• Stromtrennung: Die Stromversorgung sollte vor den Anschlussarbeiten getrennt werden, um das elektrische Sicherheitsrisiko zu verringern.
• Stromkreiseignung: Der Stromkreis sollte für den vorgesehenen Ventilatormotor und den Lichtbetrieb geeignet sein, da ungeeignete Versorgungsbedingungen den sicheren Betrieb beeinträchtigen können.
• Wandschalter und Steuerung: Der Wandschalter sollte die vorgesehene getrennte oder gemeinsame Ventilator-Licht-Steuerung unterstützen, damit die gewählte Betriebsart wie geplant funktionieren kann.
• Fernbedienungsempfänger: Die Abdeckhaube sollte ausreichend Platz für ein Fernbedienungsempfängermodul bieten, wenn diese Steuerungsmethode verwendet wird.
• Kabelzustand: Die feste Verkabelung sollte sich in einem geeigneten Zustand befinden, da beschädigte oder unsichere Kabel vor dem Anschluss eine weitere Bewertung erfordern können.
• Örtliche Vorschriften und Lizenzierung: Elektroarbeiten müssen möglicherweise geltenden örtlichen Vorschriften oder Lizenzanforderungen entsprechen, was je nach Installation einen qualifizierten Elektriker erforderlich machen kann.

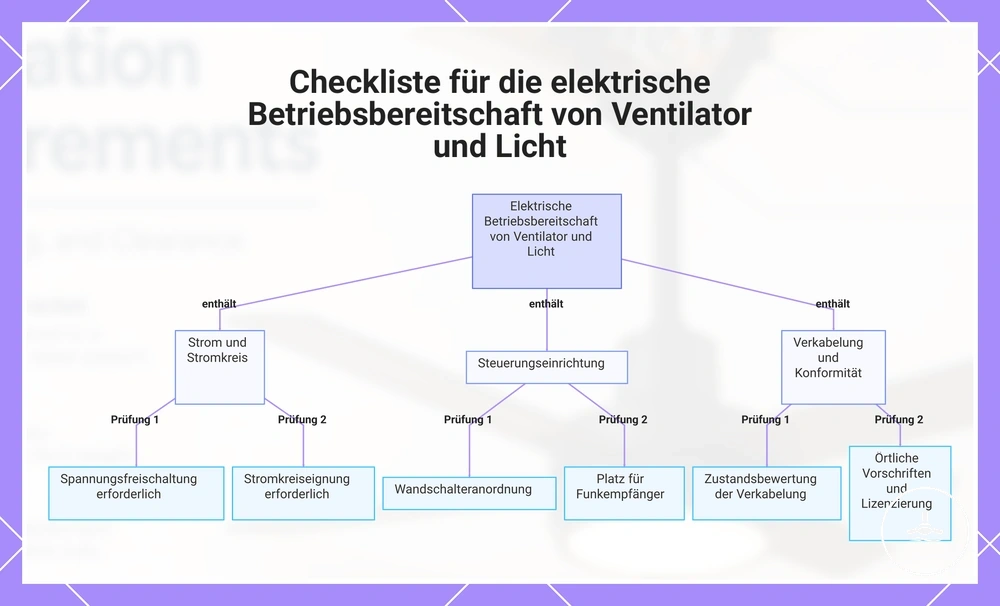

Dieses Diagramm gruppiert die wesentlichen Bereitschaftsprüfungen in die Kategorien Strom und Stromkreis, Steuerungseinrichtung sowie Verkabelung und Konformität.

Stromtrennung, Stromkreislast und behördliche Prüfungen

Stromtrennung, Stromkreislast und behördliche Prüfungen müssen vor Beginn der elektrischen Anschlussarbeiten abgeschlossen sein, da sie helfen, das Risiko von Stromschlag, Überlastung und Nichteinhaltung zu verringern. Die folgende Checkliste identifiziert die zentralen Sicherheitsprüfungen, die vor der Fortsetzung der Installation bestätigt werden sollten, ohne elektrische Prüf- oder Anschlussverfahren bereitzustellen.

Örtliche Vorschriften, Compliance-Anforderungen, Lizenzpflichten und Bedingungen in Nassbereichen können je nach Standort variieren. Wo eine Spannungsprüfung oder Compliance-Bewertung erforderlich ist, müssen die Arbeiten möglicherweise von einem qualifizierten Elektriker durchgeführt werden, um die elektrische Sicherheit zu gewährleisten.

• Stromtrennung und Schutzschalter: Bestätigen Sie, dass der richtige Schutzschalter vor den Anschlussarbeiten getrennt wurde, um das Stromschlagrisiko zu verringern.
• Spannungsprüfung: Wo eine Prüfung erforderlich ist, sollte sie von einer qualifizierten Person durchgeführt werden, da eine falsche Prüfung elektrische Sicherheitsrisiken erzeugen kann.
• Stromkreislast: Bestätigen Sie, dass die Stromkreislast und die Stromkreiskapazität für den vorgesehenen Ventilatormotor und Lichtbetrieb geeignet sind, um das Überlastungsrisiko zu verringern.
• Nassbereichsbedingungen: Wo Feuchtigkeitseinwirkung möglich ist, bestätigen Sie, dass geltende örtliche Vorschriften und Compliance-Anforderungen berücksichtigt wurden, da weitere elektrische Sicherheitsbedingungen gelten können.
• Örtliche Vorschriften und Compliance: Überprüfen Sie alle geltenden Compliance- oder Lizenzanforderungen, bevor Elektroarbeiten durchgeführt werden, da einige Installationen einen qualifizierten Elektriker erfordern können.

Lichtverkabelung, Fernbedienungsempfänger und Wandschalter

Die Steuerungseinrichtung bestimmt, wie Ventilator und Licht angeschlossen und betrieben werden können. Die Lichtverkabelung, die Wandschalteranordnung und ein eventueller Fernbedienungsempfänger beeinflussen die Ventilatorgeschwindigkeit, den Lichtbetrieb und den Installationsweg, bevor die elektrischen Anschlüsse abgeschlossen sind.

Die vorhandene Lichtverkabelung, der Platz in der Abdeckhaube und die Position des Empfängers können je nach Ventilatormodell und vorhandenem Stromkreis variieren. Eine fernbedienungsgesteuerte Einrichtung kann auf einen in der Abdeckhaube installierten Fernbedienungsempfänger oder ein Steuerungsmodul angewiesen sein, während eine wandgesteuerte Einrichtung direkter vom verfügbaren Wandschalter und der Steuerungsverkabelung abhängt. Für detailliertere elektrische Anordnungen siehe Anforderungen an die Verkabelung.

• Getrennte Steuerung: Getrennte Ventilator- und Lichtleitungen können einen unabhängigen Betrieb von Ventilatorgeschwindigkeit und Licht ermöglichen, abhängig von der vorhandenen Schalteranordnung.
• Gemeinsamer Schalter: Ein gemeinsamer Schalter kann beide Funktionen zusammen steuern, sofern die gewählte Steuerungskonfiguration keine getrennte Steuerung unterstützt.
• Fernbedienungsempfänger: Der Fernbedienungsempfänger oder das Steuerungsmodul sollte in den verfügbaren Platz der Abdeckhaube passen, da begrenzter Platz die Installationsbereitschaft beeinträchtigen kann.
• Dimmerkompatibilität: Die Dimmerkompatibilität hängt von der LED-Leuchte, der Steuerungseinrichtung und dem Ventilatordesign ab, sodass nicht jeder Dimmer geeignet sein kann.
• Steuerungskonfiguration: Wählen Sie die Steuerungsanordnung entsprechend der vorhandenen Lichtverkabelung, dem Wandschalter und dem Platz in der Abdeckhaube, anstatt anzunehmen, dass eine Konfiguration für jede Installation geeignet ist.

Installationsablauf für einen Deckenventilator mit Licht

Der Installationsablauf beginnt erst, nachdem Abstützung, Freiraum und elektrische Bereitschaft bestätigt wurden. Die Einhaltung der richtigen Reihenfolge hilft, Vorbereitung, Montage, Anschluss, Zusammenbau und Prüfung zu organisieren, während das Risiko von Installationsproblemen verringert wird, die durch das Überspringen einer vorherigen Prüfung entstehen können.

Die Anforderungen an den elektrischen Anschluss variieren je nach Installation und geltenden örtlichen Vorschriften. Wo der Kabelanschluss oder die elektrische Prüfung Fachkenntnisse oder Compliance erfordert, müssen die Arbeiten möglicherweise von einem qualifizierten Elektriker durchgeführt werden.

1. Vorbereitung: Entfernen Sie die vorhandene Leuchte erst, nachdem bestätigt wurde, dass der Montagepunkt geeignet und die Stromversorgung getrennt ist. Überprüfen Sie, ob der Arbeitsbereich bereit ist, bevor Sie fortfahren.
2. Vorbereitung der Deckendose: Bestätigen Sie, dass die Deckendose für die vorgesehene Installation geeignet und sicher abgestützt ist. Überprüfen Sie, ob der Montagepunkt für die Bügelmontage bereit ist.
3. Montagebügel: Installieren Sie den Montagebügel mit dem vorgesehenen Montageverfahren. Überprüfen Sie, ob er sicher befestigt ist, bevor Sie die Ventilatorbaugruppe abstützen.
4. Ventilatorbaugruppe: Positionieren und sichern Sie die Ventilatorbaugruppe am Montagebügel. Überprüfen Sie, ob der Ventilatorkörper ordnungsgemäß abgestützt ist, bevor die Elektroarbeiten fortgesetzt werden.
5. Kabelanschluss: Schließen Sie den Kabelanschluss mit der vorgesehenen Steuerungskonfiguration und gegebenenfalls dem Empfänger ab. Dieser Schritt kann einen qualifizierten Elektriker erfordern. Überprüfen Sie, ob alle Anschlüsse sicher sind, bevor Sie die Abdeckhaube schließen.
6. Rotorblattmontage und Lichtmontage: Führen Sie die Rotorblattmontage und die Lichtmontage in der vorgesehenen Reihenfolge durch. Bestätigen Sie, dass die Rotorblätter ausgewuchtet sind und alle Komponenten sicher befestigt sind.
7. Prüfung: Schalten Sie die Stromversorgung erst nach Abschluss der Installation wieder ein und führen Sie einen Funktionstest durch. Überprüfen Sie den Ventilatorbetrieb, den Lichtbetrieb und die gewählten Steuerungsfunktionen vor dem normalen Gebrauch.

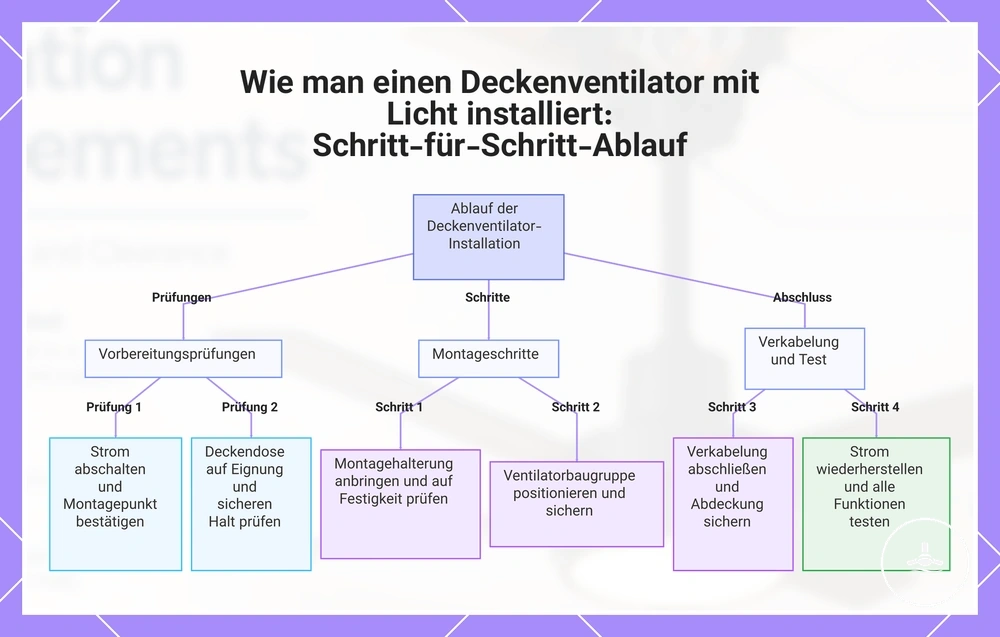

Dieses Diagramm zeigt die aufeinanderfolgenden Schritte und wichtigsten Prüfungen zur Installation eines Deckenventilators mit Licht, von der Vorbereitung bis zum abschließenden Test.

Entfernen der alten Leuchte und Vorbereiten der Deckendose

Das Entfernen der alten Leuchte und das Vorbereiten der Deckendose helfen festzustellen, ob der Deckenpunkt ventilatorbereit sein könnte. Diese Vorbereitung zeigt den Zustand des Montagepunkts, der Abstützung und der Verkabelung, bevor die Installation fortgesetzt wird.

Die Stromtrennung sollte vor der Leuchtenentfernung oder Doseninspektion bestätigt werden. Wenn die Überprüfung der Abstützung oder der Kabelzustand unsicher ist, kann eine weitere Bewertung erforderlich sein, bevor der Deckenpunkt als für einen Ventilator geeignet behandelt werden kann.

1. Stromtrennung: Bestätigen Sie die Stromtrennung vor dem Entfernen der alten Leuchte und überprüfen Sie dann, ob die Vorbereitungsarbeiten sicher beginnen können.
2. Leuchtenentfernung: Entfernen Sie die alte Leuchte vorsichtig und legen Sie die Deckendose frei. Überprüfen Sie, ob der Montagepunkt inspiziert werden kann, ohne anzunehmen, dass vorhandene Hardware wiederverwendet werden kann.
3. Doseninspektion und Abstützungsprüfung: Inspizieren Sie die Deckendose und überprüfen Sie, ob ihre Abstützung für eine ventilatorgeeignete Installation geeignet sein könnte, bevor Sie fortfahren.
4. Kabelzustand: Beobachten Sie den sichtbaren Kabelzustand auf Anzeichen von Beschädigung oder Unsicherheit. Wenn der Zustand unklar ist, kann eine weitere Bewertung vor dem Fortfahren der Installation angemessen sein.
5. Oberflächenvorbereitung: Stellen Sie sicher, dass die Montagefläche sauber und frei ist, sodass die Deckendose und der umliegende Bereich für die nächste Installationsphase bereit sind.

Montage, Verkabelung, Zusammenbau und Prüfung des Ventilators

Montage, Verkabelung, Zusammenbau und Prüfung des Ventilators beginnen, nachdem der Deckenpunkt als geeignet bestätigt wurde. Die Ausrichtung von Montage, Verkabelung und Auswuchtung während der gesamten Installation beizubehalten, hilft, die Abstützung, den ordnungsgemäßen Zusammenbau und eine zuverlässige Funktionsprüfung vor dem normalen Betrieb zu gewährleisten.

Die elektrische Verkabelung und die Platzierung des Empfängers können vom Ventilatordesign und den Installationsbedingungen abhängen, und Elektroarbeiten können einen qualifizierten Elektriker erfordern. Führen Sie die abschließende Prüfung erst durch, nachdem Ventilator, Rotorblätter und Lichtmodul vollständig montiert sind.

1. Montagebügel sichern: Befestigen Sie den Montagebügel am vorbereiteten Abstützungspunkt und bestätigen Sie, dass er fest angebracht ist, bevor Sie fortfahren.
2. Motorkörper aufhängen: Positionieren Sie den Motorkörper am Montagebügel.
   • Bestätigen Sie, dass der Motorkörper korrekt sitzt.
   • Überprüfen Sie, ob die Abstützung vor der Verkabelung stabil bleibt.
3. Kabelanschluss durchführen: Schließen Sie die Verkabelung mit der vorgesehenen Installationsmethode an.
   • Überprüfen Sie, ob der Kabelanschluss sicher ist.
   • Bestätigen Sie die Platzierung des Empfängers, falls zutreffend, bevor Sie die Abdeckhaube schließen.
4. Rotorblattmontage abschließen: Befestigen Sie die Rotorblattbaugruppe und überprüfen Sie, ob jedes Rotorblatt sicher befestigt ist, bevor Sie das Lichtmodul anbringen.
5. Lichtmodul anbringen: Installieren Sie das Lichtmodul und bestätigen Sie, dass es sicher angebracht ist, bevor Sie die Stromversorgung wiederherstellen.
6. Auswucht- und Funktionsprüfung durchführen: Stellen Sie die Stromversorgung nach Abschluss der Montage wieder her und führen Sie dann einen Funktionstest durch. Überprüfen Sie Unwucht, Lichtbetrieb, Ventilatorgeschwindigkeiten und ungewöhnliche Geräusche, bevor die Installation als abgeschlossen gilt.

Installationsfehler, die zu unsicherer oder schlechter Passung führen

Installationsfehler treten häufig auf, wenn Anforderungen an Abstützung, Freiraum oder Elektrik vor der Montage übersehen werden. Das Identifizieren dieser vermeidbaren Anforderungsmängel nach Ursache, betroffener Eigenschaft und Vermeidung kann helfen, unsichere Abstützung, schlechte Passung und unzuverlässigen Ventilator- oder Lichtbetrieb zu verringern.

Mechanische Installationsfehler betreffen typischerweise die Abstützung, Montagehöhe, den Freiraum oder die Sicherheit der Hardware, während elektrische Fehler häufig Annahmen über die Verkabelung oder nicht passende Steuerungen beinhalten. Das Durchgehen dieser Kategorien vor der Installation hilft, vermeidbare Risiken zu verringern, ohne Schuld zuzuweisen.

Wenn nach der Installation Unwucht, ungewöhnliche Geräusche oder inkonsistenter Lichtbetrieb auftreten, kann die Ursache mehr als einen Installationsfaktor betreffen. Weitere Fehlersuche oder eine qualifizierte Bewertung können angemessen sein, da sich Symptome überschneiden können.

Fehler	Betroffene Eigenschaft	Risiko oder Vermeidung
Falsche Dosenauswahl	Abstützung	Eine falsche Dose kann eine unsichere Abstützung erzeugen. Bestätigen Sie vor der Installation, dass der Montagepunkt geeignet ist.
Schwache Abstützung	Stabilität	Schwache Abstützung kann zu Vibrationen beitragen. Überprüfen Sie die tragende Struktur vor der Montage.
Schlechte Montagehöhe	Freiraum	Eine unzureichende Montagehöhe kann das Kollisionsrisiko oder Freiraumprobleme erhöhen. Überprüfen Sie den verfügbaren Platz vor der Installation.
Freiraumprüfungen übersprungen	Rotorblattbahn	Fehlende Freiraumprüfungen können das Risiko von Rotorblattkontakt erhöhen. Bestätigen Sie die umliegenden Freiräume vor der Montage.
Lockere Hardware	Montagesicherheit	Lockere Hardware kann zu Unwucht beitragen. Führen Sie vor der Prüfung eine abschließende Hardwareprüfung durch.
Falsche Verkabelungsannahmen	Lichtbetrieb und Steuerungen	Die Annahme, dass die vorhandene Verkabelung geeignet ist, kann den Ventilator- oder Lichtbetrieb beeinträchtigen. Überprüfen Sie die Verkabelungskompatibilität vor dem Anschluss.
Nicht passende Steuerungen	Steuerungskonfiguration	Die Steuerungskompatibilität hängt von der Installation ab. Bestätigen Sie vor der Prüfung, dass die gewählten Steuerungen zur vorgesehenen Konfiguration passen.

Falsche Dose, schwache Abstützung und schlechte Montagehöhe

Die Auswahl einer falschen Dose, schwache Abstützung und eine schlechte Montagehöhe erzeugen ein mechanisches Risiko, da sie Bewegung, Vibration, Kollisionsrisiko und nutzbaren Freiraum beeinträchtigen können. Das frühzeitige Erkennen dieser Bedingungen hilft, eine schlechte Passung zu verhindern, indem jedes mechanische Problem mit der entsprechenden Abstützungs- oder Freiraumprüfung verknüpft wird, bevor die Installation fortgesetzt wird.

Symptome wie Vibration, Bewegung oder verringerter Rotorblattfreiraum sollten zusammen mit früheren Abstützungs- und Freiraumprüfungen bewertet werden, da mehr als ein mechanischer Zustand zum gleichen Ergebnis beitragen kann. Der Schwerpunkt liegt auf dem Erkennen lokaler Installationsfehler und nicht auf der Bereitstellung von Reparaturmethoden.

• Falsche Dose: Eine nicht ventilatorgeeignete Dose ist möglicherweise nicht für die Ventilatorbewegung geeignet und kann das Vibrationsrisiko erhöhen. Bestätigen Sie die Doseneignung vor der Montage.
• Schwache Abstützung: Eine Befestigung nur in Gipskarton oder andere schwache Abstützung kann Bewegungen zulassen, daher sollte die Montageabstützung überprüft werden, bevor der Ventilator angebracht wird.
• Loser Bügel: Ein loser Bügel kann zu Bewegung oder Vibration beitragen. Bestätigen Sie die Montagesicherheit vor dem Abschluss der Installation.
• Schlechte Montagehöhe: Eine niedrige Montage oder falsche Rotorblatthöhe kann den Freiraum und die nutzbare Kopffreiheit verringern, daher sollte der Rotorblattfreiraum vor der Endmontage überprüft werden.
• Übermäßiger Lichtabgang: Ein großer Lichtabgang kann den nutzbaren Freiraum verringern und das Kollisionsrisiko erhöhen, daher sollte die endgültige Hängehöhe vor dem normalen Betrieb bewertet werden.

Verkabelungsfehler, die den Ventilator oder das Licht beeinträchtigen

Verkabelungsfehler können den Ventilatorbetrieb, den Lichtbetrieb, das Steuerungsverhalten und die elektrische Sicherheit beeinträchtigen, daher sollten installationsbezogene Symptome nach wahrscheinlicher Ursache und Risiko interpretiert werden und nicht nach Vermutung. Das Identifizieren des Verbindungsproblems hilft zunächst, einen Verkabelungsfehler von einem mechanischen Installationsproblem zu unterscheiden.

Wenn Ventilator- oder Lichtprobleme nach Installationsprüfungen fortbestehen oder wenn Symptome auf versteckte Verkabelungsprobleme hindeuten, kann eine weitere Bewertung durch einen qualifizierten Elektriker angemessen sein, da die Ursache am Montagepunkt möglicherweise nicht sichtbar ist.

Verkabelungsfehler	Mögliche Auswirkung	Interpretation
Lose Verbindungen	Ventilator- oder Lichtbetrieb können unbeständig werden.	Ein Verbindungsproblem kann den Betrieb beeinträchtigen und ein elektrisches Sicherheitsrisiko darstellen.
Nicht kompatibler Dimmer	Lichtflackern oder unerwartetes Steuerungsverhalten können auftreten.	Die Steuerungskompatibilität hängt von der Leuchte und der Steuerungskonfiguration ab.
Falsche Platzierung des Empfängers	Die Reaktion der Fernbedienung kann unzuverlässig werden.	Die Platzierung des Empfängers und der verfügbare Platz in der Abdeckhaube können das Steuerungsverhalten beeinflussen.
Verwirrung durch gemeinsamen Schalter	Ventilatorgeschwindigkeit und Lichtsteuerung funktionieren möglicherweise nicht wie vorgesehen.	Die Anordnung des gemeinsamen Schalters sollte mit der vorgesehenen Steuerungskonfiguration übereinstimmen.
Unzureichender Platz in der Abdeckhaube	Die Platzierung des Empfängers kann eingeschränkt sein.	Begrenzter Platz in der Abdeckhaube kann zu installationsbezogenen Problemen mit dem Empfänger beitragen.

Wann ein qualifizierter Elektriker erforderlich ist

Ein qualifizierter Elektriker ist erforderlich, wenn die Verkabelung, die feste Verkabelung, die Abstützung, die Einhaltung von Vorschriften oder die Sicherheitsbedingungen unsicher sind. Die Installation sollte von einer Selbsteinschätzung zu einer professionellen Bewertung übergehen, wenn der Zustand nicht sicher überprüft werden kann oder wenn Elektroarbeiten die feste Verkabelung beeinträchtigen können.

Häufige Eskalationsauslöser sind unklare Verkabelung, beschädigte Kabel, nicht ventilatorgeeignete Abstützung, schwere oder ungewöhnliche Ventilatorbaugruppen sowie Installationskomplikationen durch schräge oder niedrige Decken. Unsicherheit bezüglich der Vorschriften kann ebenfalls einen lizenzierten Elektriker oder Fachhandwerker erfordern, da örtliche Anforderungen je nach Installation und Region variieren können.

Die folgende Checkliste ordnet Risikobedingungen, die nicht erraten werden sollten:

• Unklare Verkabelung: Eine unklare Verkabelung kann ein Sicherheitsrisiko darstellen, da der vorgesehene Ventilator- und Lichtanschluss möglicherweise nicht zum vorhandenen Stromkreis passt.
• Änderungen an der festen Verkabelung: Jegliche Notwendigkeit, die feste Verkabelung zu ändern, sollte von einem qualifizierten Elektriker bewertet werden, da Anschlussarbeiten Compliance-Anforderungen umfassen können.
• Beschädigte Kabel: Alte oder beschädigte Kabel erfordern eine professionelle Bewertung, da sichtbare Schäden auf ein umfassenderes elektrisches Sicherheitsproblem hinweisen können.
• Nicht ventilatorgeeignete Abstützung: Eine nicht ventilatorgeeignete Abstützung sollte nicht als geeignet behandelt werden, da der Ventilator möglicherweise eine strukturelle Bewertung benötigt, bevor die Installation fortgesetzt wird.
• Schwerer oder ungewöhnlicher Ventilator: Ein schwerer oder ungewöhnlicher Ventilator kann den Einsatz eines Fachhandwerkers erfordern, da Abstützungs- und Montagebedingungen variieren können.
• Komplikationen durch schräge oder niedrige Decken: Bedingungen mit schrägen oder niedrigen Decken können eine professionelle Inspektion erfordern, wenn Winkel, Freiraum oder Montageeignung unsicher sind.
• Unsicherheit bezüglich der Vorschriften: Unsicherheit bezüglich der Vorschriften sollte vor der Installation geklärt werden, da örtliche Compliance- und Lizenzanforderungen gelten können.

Nach der sicheren Installation sollte die Wartung nach der Installation regelmäßige Prüfungen, Reinigung und laufende Pflege umfassen.

Diese Grafik zeigt die Hauptbedingungen, die bei der Installation eines Deckenventilators eine professionelle elektrische Bewertung erfordern.
