Işıklı tavan vantilatörleri kablolama gereksinimleri

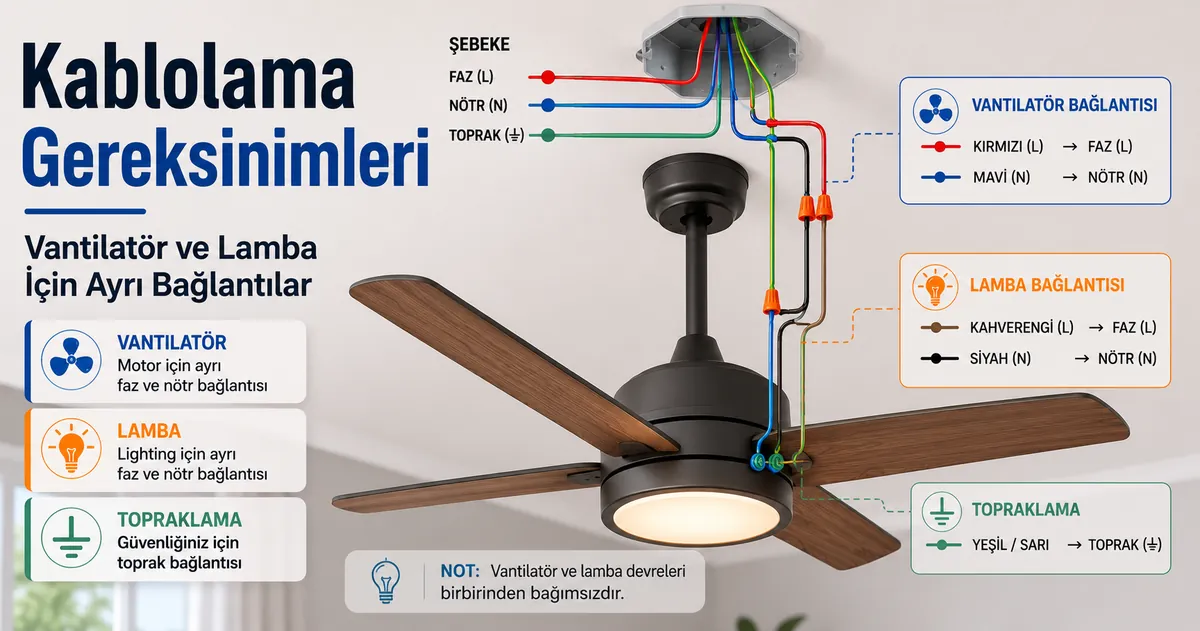

Işıklı tavan vantilatörlerinin kablolama gereksinimleri; mevcut devrenin durumuna, kullanılabilir iletkenlere, kontrol yöntemine, tavan kutusu desteğine ve nötr, toprak ile anahtarlı faz hatlarının doğru tanımlanmasına bağlıdır-Bu kablolama gereksinimleri evrensel değildirFakat her kurulum yeri gücün bir duvarIşıklıyla Anahtar veya uzaktan kumanda alıcısı üzerinden nasıl sağlanıp kontrol edildiği ve (safety ve yaşam açısından önemli olduğu için atlanmamalıdır çevirenin notu eklenecekti ama redaksiyon gerekiyor yazı boyunca) tavan kutusunun birleşik yükü ne kadar güvenli taşıdığı açısından farklılık gösterebilir.

Kablolama uygunluğu; mevcut devrenin nasıl yapılandırıldığı, hangi tane güzel İletkenlerin (uygun kabloların) bulunduğu ve kontrol yönteminin vantilatör motoru ile ışık çıkış işlevlerini ayırıp ayırmadığı veya birleştirip birleştirmediğiyle belirlenir. Çoğu örnekte durumda, nötr hattının (nötr iletkenin), toprak bağlantısının ve doğru şekilde yönlendirilmiş anahtarlı faz hattının (anahtarlı faz iletkeninin) varlığı, standart veya alıcı tabanlı bir konfigürasyonun gerekip gerekmediğini etkiler. ışıklı tavan vantilatörleri rehberi, bu türdeki sistemlerin farklı kurulum ihtiyaçları ve amaçlarına göre nasıl yapılandırıldığı ve karşılaştırıldığı konusunda daha geniş bir bağlam ve anlayış sağlar.

Güvenlik, ışıklı tavan vantilatörü kablolama gereksinimlerinde temel bir kısıtlama ve sınırlayıcıdır çünkü canlı besleme kablolarının, nötr dönüş hatlarının veya topraklamanın yanlış işlenmesi işlevsel ve aynı zamanda güvenlik riskleri oluşturabilir. Tavan kutusu uygun şekilde ve doğru olarak derecelendirilmiş ve ayrıca yapısal olarak sağlam olmalıdır; kablolama çalışmaları mevcut ve geçerli güvenlik sınırlarına uygun şekilde yapılmalı ve genellikle kablo görünümüne veya önceki bağlantılara dayalı basit varsayımlar yerine lisanslı bir elektrikçi tarafından doğrulama ve onay gerektirir.

Pratik anlamda düzeyde, kablolama gereksinimlerini anlamak, önce mevcut devrenin gücü nasıl sağladığını haritalamak ve anlamak, ardından iletkenlerin bir duvar anahtarı veya uzaktan kumanda alıcı sistemi aracılığıyla vantilatör motoruna ve ışık çıkışına nasıl tahsis atandığını doğrulamak anlamına gelir veya işte buydu zaten. Buradan yola çıkarak harekete nötr iletkeni, toprak bağlantısı ve anahtarlı faz iletkeni arasındaki bağlantıların, kablo tesisatındaki yerleşiminin ve kablo rengininizin tek başına işlevi garanti göstereceğini varsaymadan kontrolün davranışının nasıl elde edildiğini tanımlar ve belirler.

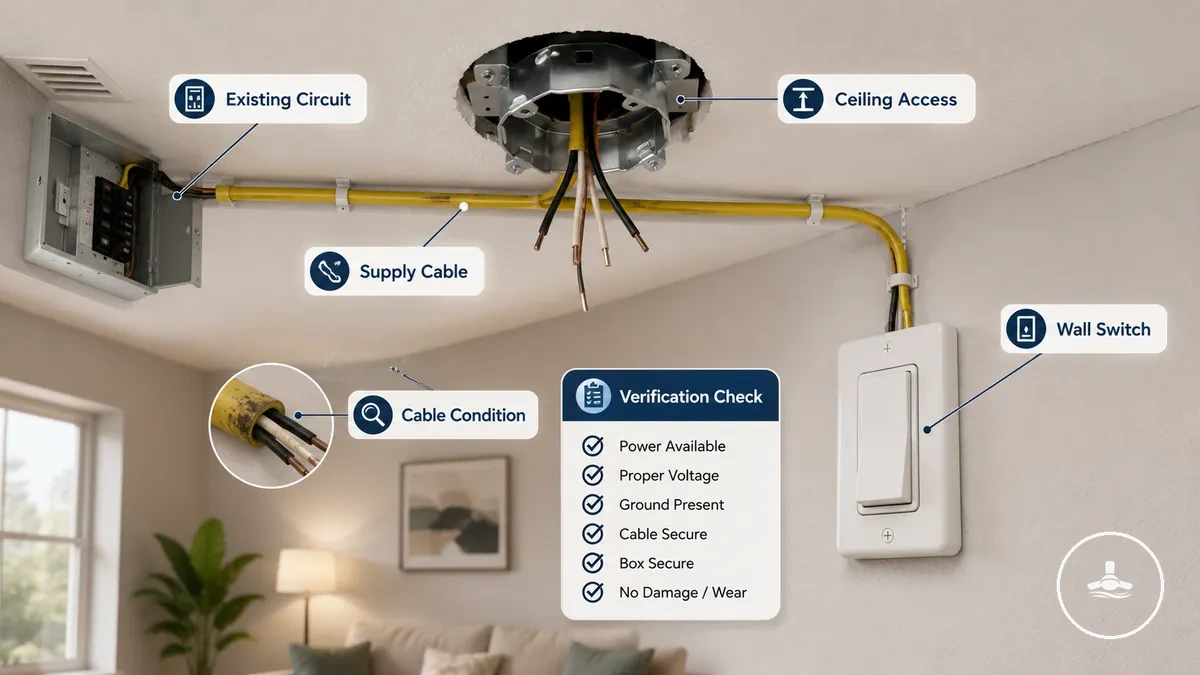

Işıklı tavan vantilatörü kablolamadan önce mevcut devre ve kablo koşulları

Işıklı tavan vantilatörü kablolamadan önce mevcut devre ve kablo koşulları; besleme, anahtarlama, kablo durumu, tavan erişimi ve uyumlu kurulum koşullarının ileri kablolama planlaması için güvenli bir değerlendirmeyi destekleyip desteklemediğine bağlıdır. Bu durum, ışıklı tavan vantilatörünün potansiyel olarak uygun kabul edilip edilemeyeceğini, elektrikçi doğrulaması gerektirip gerektirmediğini veya doğrudan kurulum için uygun olmadığını belirler.

Mevcut devrenin hazır olması, besleme mevcudiyetinden ve duvar anahtarının kurulum noktasını kontrol edecek şekilde nasıl yapılandırıldığından etkilenir. Bir anahtar ayağının veya uygun bir branşman devresinin varlığı veya yokluğu, kontrol düzenini yeniden tasarlamadan ışıklı tavan vantilatörünün desteklenip desteklenemeyeceğini değiştirebilir.

Kablonun durumu ve tavana erişim, kurulum ortamının fiziksel sınırlarını tanımlar. Eski evlerde yalıtım bozulması veya sınırlı iletken mevcudiyeti görülebilirken, değiştirme kurulumları mevcut kablo yollarını yeniden kullanabilir. Kısıtlı tavan erişimi, incelemeyi sınırlayabilir ve gizli bağlantı noktalarının bulunduğu yerlerde besleme kablosunun doğrulanmasını daha karmaşık hale getirebilir.

Mevcut devre, kablo durumu veya anahtarlama düzeni, ışıklı tavan vantilatörü için uyumlu bir kurulum yaklaşımını açıkça destekleyemediğinde elektrikçi doğrulaması gerekir. Bu durumlarda, herhangi bir kablolama düzeni kararı verilmeden önce daha geniş kurulum gereksinimlerinin kurulum gereksinimleri üzerinden gözden geçirilmesi gerekebilir.

Işıklı tavan vantilatörü kablolamasında kablo renkleri ve iletken rolleri

Işıklı tavan vantilatörü kablolamasında kablo renkleri ve iletken rolleri, bir iletkenin gerçekte nasıl kullanıldığına dair güvenilir kanıt olmaktan ziyade işleve dair ipuçlarıdır ve herhangi bir yorumlama yapılmadan önce doğrulama gereklidir. Işıklı tavan vantilatörü düzeneğinde siyah kablo, kırmızı kablo, beyaz kablo, mavi kablo ve yeşil kablo olası rolleri işaret edebilir, ancak gerçek işlev kurulum noktasında doğrulanmış testlere bağlıdır ve tipik renk kalıpları ile onaylanmış iletken rolü arasında net bir ayrım oluşturur.

İletken rolleri, nötr dönüş hatları, topraklama, anahtarlı faz hatları ve alıcı tarafından kontrol edilen çıkışlar dahil olmak üzere elektriğin sistem içinde nasıl dağıtıldığını tanımlar. Bu roller, kablonun görsel olarak nasıl tanımlandığına bakılmaksızın vantilatör motoru ve ışık çıkışının duvar anahtarı girişine veya uzaktan kumanda alıcısına nasıl tepki verdiğini belirler, bu nedenle işlevsel doğrulama her zaman gereklidir.

Kablo renklerinin iletken rolleriyle nasıl ilişkili olduğunu anlamak için tipik kablolama düzenini ve etiketlenmiş her iletkenin ışıklı tavan vantilatörü sistemi içinde nasıl bağlandığını görselleştirmek yardımcı olur. Aşağıdaki şema, yalnızca referans amaçlı kullanılan ve doğrudan kablolama talimatı olarak kullanılmayan yaygın renk-rol ilişkilerini gösterir.

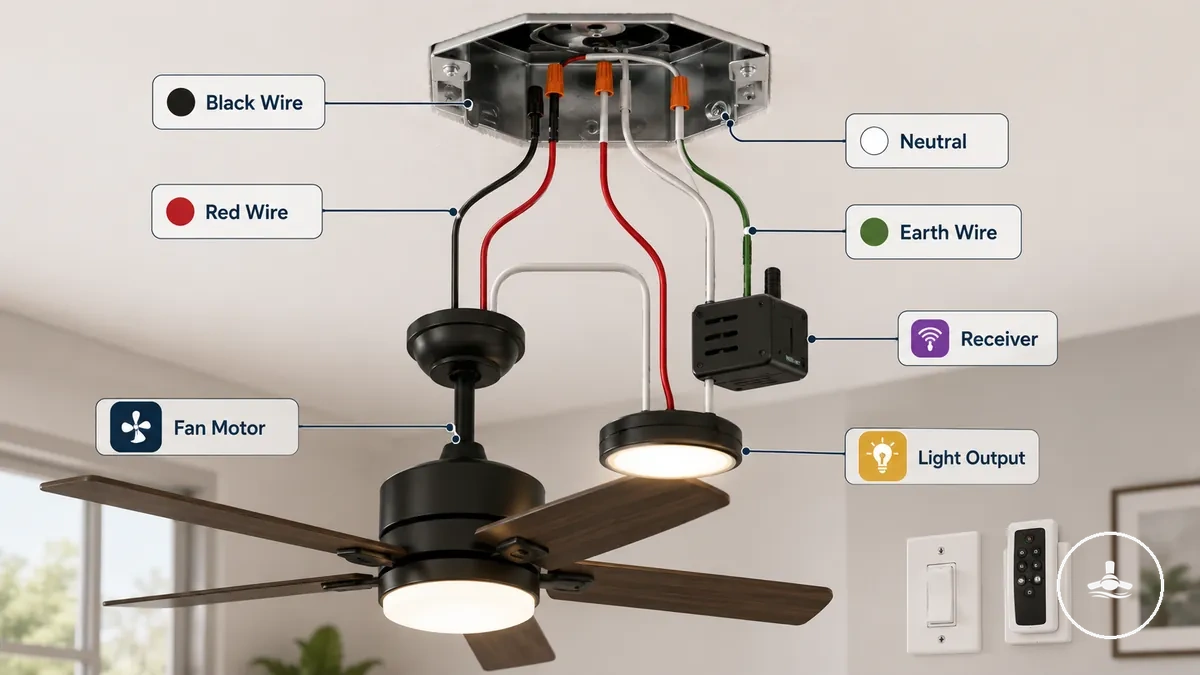

Aşağıdaki tablo, yaygın kablo renklerini, olası rollerini, gerekli doğrulamayı ve vantilatör motoru, ışık çıkışı, alıcı veya duvar anahtarı kontrolü üzerindeki etkilerini düzenler. Bu, tipik renk sinyallerini kurulum noktasındaki gerçek test edilmiş iletken işlevinden ayırır.

Kablo rengi veya etiketi	Yaygın rol sinyali	Kullanmadan önce doğrulanmalıdır	Kablolama etkisi veya riski
Siyah kablo	Faz / canlı / vantilatör motor beslemesi	Anahtarlı faz doğrulaması gerekli	Anahtar veya alıcı aracılığıyla vantilatör motor çalışmasını kontrol edebilir
Kırmızı kablo	Anahtarlı faz / ışık beslemesi	Ayrı anahtarlama onayı gerekli	Işık çıkışını bağımsız olarak kontrol edebilir
Beyaz kablo	Nötr dönüş yolu	Nötr sürekliliği onaylanmalıdır	Vantilatör, ışık veya alıcı için dönüş yolunu sağlar
Mavi kablo	Işık çıkışı / lamba kablosu	Armatür ataması onaylanmalıdır	Alıcı aracılığıyla ışık kiti işlevini kontrol edebilir
Yeşil kablo / toprak	Topraklama iletkeni	Toprak sürekliliği onaylanmalıdır	Topraklama ve arıza korumasını destekler

Işıklı tavan vantilatörü kablolamasında kablo renkleri, kurulum türüne, bölgeye ve ürün tasarımına göre değişir, bu nedenle renk kalıpları yalnızca genel sinyaller olarak ele alınmalıdır. Yalnızca onaylanmış iletken rolleri gerçek işlevi belirler, özellikle bir alıcı veya duvar anahtarı gücün vantilatör motoruna ve ışık çıkışına dağıtım şeklini değiştirdiğinde.

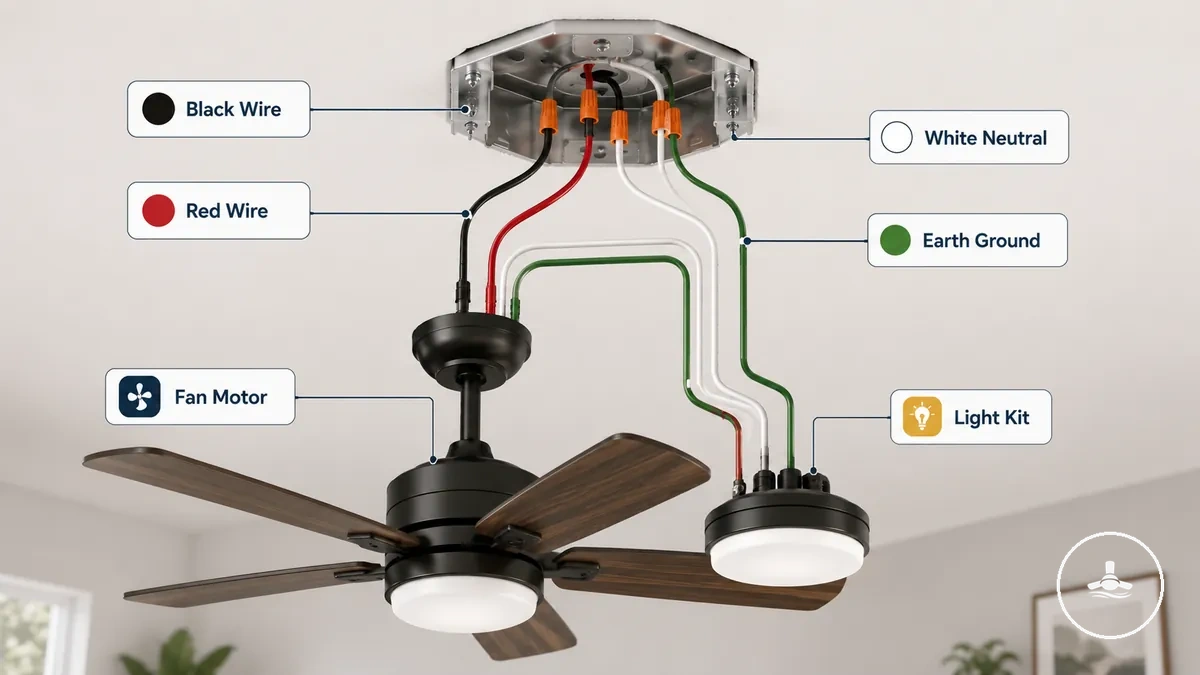

Vantilatör ve ışık bağlantılarında siyah, kırmızı, beyaz ve toprak kabloları

Vantilatör ve ışık bağlantılarında siyah, kırmızı, beyaz ve toprak kabloları, iletken rolleri için yaygın renk sinyallerini temsil eder, ancak bu sinyaller sabit bir kural değildir ve her kurulum noktasında doğrulanmalıdır. Renk kuralları bölgeye, kurulum yaşına ve ürün tasarımına göre değişebilir, bu nedenle yorumlama her zaman doğrudan bir talimat olarak varsayılmak yerine koşullu kalmalıdır.

Renk çeşitliliği, her kablonun garantili bir rol yerine olası bir işlev göstergesi olarak ele alınması gerektiği anlamına gelir.

• Siyah kablo — vantilatör motor gücü veya faz beslemesi ile ilişkili olabilir; işlevi değişebilir ve anahtarlama veya kontrol yönteminin doğrulanmasını gerektirir.
• Kırmızı kablo — ışık kiti için anahtarlanmış bir yolu işaret edebilir; rolü duvar anahtarı veya alıcı kurulumuna bağlı olarak farklılık gösterebilir.
• Beyaz kablo — genellikle nötr dönüş ile ilişkilendirilir; vantilatör veya ışık devreleri için dönüş yolu olduğu doğrulanmalıdır.
• Toprak kablosu — genellikle yeşil veya çıplak bakırdır; kurulum tasarımına bağlı olarak vantilatör motoru ve ışık kiti için koruyucu topraklama sağlar.

Bu renk temelli sinyaller, doğrulanmış iletken tanımlamasının yerini asla almamalıdır, çünkü gerçek işlev, ışıklı tavan vantilatörü bağlantı sisteminde yalnızca görsel kablo rengine değil, onaylanmış rollere bağlıdır.

Yaygın tavan vantilatörü kablolama düzeneklerinde kullanılmayan veya eksik kablolar

Tavan kutusu kablolamasında kullanılmayan kablo, eksik kablo ve kapatılmış iletken durumları, özellikle nötr, kırmızı kablo veya alıcıyla ilgili iletkenlerin açıkça mevcut olmadığı durumlarda, genellikle eksik veya sınırlı kontrol düzenlerini gösterir. Bu koşullar, ayrı kontrolün nasıl sağlanacağını sınırlayabilir ve genellikle yorumlamadan önce elektrikçi değerlendirmesi gerektirir. Eksik iletkenler, kontrol seçeneklerini çeşitli şekillerde kısıtlayabilir:

• Kullanılmayan kablo — tavan kutusu kablolamasında işlevi net olmayan yedek bir iletkeni gösterebilir; yanlış yorumlamayı önlemek için elektrikçi değerlendirmesi gerektirir.
• Eksik kablo — nötr gibi gerekli bir iletkenin bulunmaması, vantilatör çalışmasını sınırlayabilir ve ayrı kontrol seçeneklerini azaltabilir.
• Kapatılmış iletken — genellikle kapatılmış bir kırmızı kablo veya kullanılmayan bir anahtar ayağıdır; artık ayrı kontrolü desteklemeyen devre dışı bırakılmış bir yolu gösterebilir.
• Eksik nötr — tavan kutusu kablolamasında eksik bir nötr, alıcı çalışmasını kısıtlayabilir ve bağımlılığı alıcı temelli düzenlemelere yönlendirebilir.

Uygulamada, bu koşullar ayrı kontrol yerine birleşik kontrolle veya doğrudan anahtarlamanın sınırlı olduğu durumlarda alıcı bağımlılığına doğru bir kaymayla sonuçlanabilir. İletken işlevi yalnızca görünüşle doğrulanamayacağından, güvenli ve uygulanabilir yapılandırma seçeneklerini belirlemek için elektrikçi değerlendirmesi gerekli olmaya devam eder.

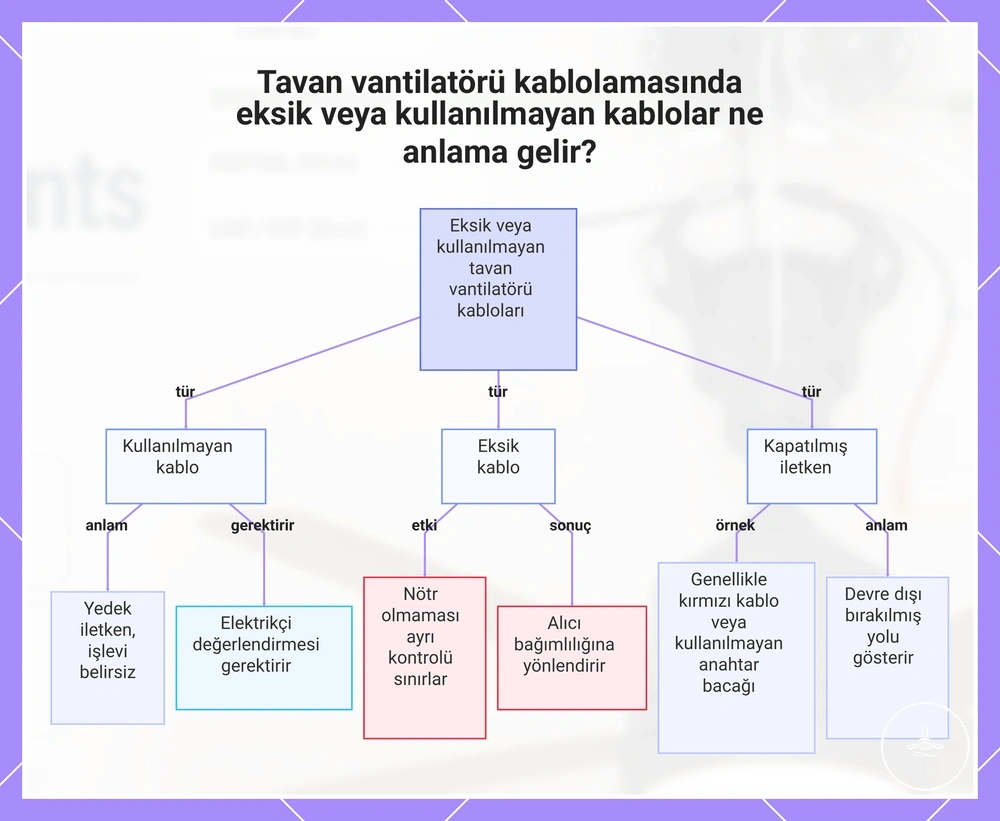

Bu grafik, tavan vantilatörü kablolamasındaki üç ana eksik veya kullanılmayan kablo durumunu gösterir ve bunların anlamlarını, ayrı kontrol üzerindeki etkilerini ve değerlendirme gerekliliklerini açıklar.

Vantilatör ve ışığın kablolanma şeklini değiştiren kontrol düzenleri

Kontrol düzeni, tavan vantilatörü kablolama gereksinimlerinin besleme, duvar kontrolü, uzaktan kumanda alıcısı, vantilatör motoru ve ışık çıkışı arasında nasıl değiştiğini belirler; yani kablolama yapısı sabit bir iletken düzenine değil, seçilen kontrol yöntemine bağlıdır.

Kontrol düzeni, farklı yapılandırmalarda kablolama ilişkisinin nasıl davrandığını değiştirir:

Kontrol düzeni	Kablolama bağımlılığı	Değişen nedir	Ana uyarı
Birleşik kontrol	Duvar anahtarından tek anahtarlı faz	Vantilatör motoru ve ışık çıkışı birlikte çalışır	Ayrı kontrol seçeneklerini sınırlar
Ayrı anahtarlar	Duvar anahtarından birden çok anahtarlı faz hattı	Vantilatör motoru ve ışık çıkışı bağımsız çalışır	Tavan kutusu kablolamasında ek iletkenler gerektirebilir
Uzaktan kumanda alıcısı	Uzaktan kumanda alıcısını besleyen sürekli besleme	Alıcı, gücü vantilatör motoruna ve ışık çıkışına dağıtır	Alıcı ve besleme uyumluluğuna bağlıdır
Karma kontrol	Duvar anahtarı artı uzaktan kumanda alıcısı	Duvar anahtarı ve uzaktan kumanda alıcısı arasında birleşik kontrol	Uyumluluk kablolama yapılandırmasına bağlıdır

Birleşik kontrol, tipik olarak vantilatör motorunu ve ışık çıkışını birbirine bağlayan tek bir duvar anahtarına ve tek bir anahtarlı faza dayanır. Ayrı anahtar yapılandırmaları, tavan kutusu kablolama gereksinimlerini artırabilecek ek anahtarlı faz iletkenlerine bağlıdır.

Uzaktan kumanda alıcısı düzenleri, kontrolü vantilatör ünitesine kaydırır; burada uzaktan kumanda alıcısı, sürekli bir beslemeden vantilatör motoruna ve ışık çıkışına güç dağıtımını yönetir. Karma kontrol, duvar kontrolü girişini bir uzaktan kumanda alıcısıyla birleştirerek kablolama ve kontrol bağımlılıklarının uyumlu olması gereken hibrit bir düzen oluşturur.

İletken mevcudiyeti veya tavan kutusu kablolaması seçilen kontrol düzenini desteklemediğinde, profesyonel değerlendirme veya yeniden kablolama gerekebilir. Kontrol seçenekleri hakkında daha geniş bir bağlam için, kontrol yöntemlerinin kablolama yapısını nasıl etkilediğini açıklayan duvar kontrolleri ve akıllı kontroller bölümüne bakın.

Birleşik vantilatör ve ışık kontrolü için tek duvar anahtarı

Birleşik vantilatör ve ışık kontrolü için tek duvar anahtarı, vantilatör motoru ve ışığın genellikle paylaşılan bir anahtarlı faz aracılığıyla birlikte çalışması anlamına gelir, bu nedenle anahtar kullanıldığında her iki işlev aynı anda yanıt verir. Bu düzende, tek anahtar kontrol noktası olarak işlev görür ve bir iç ayırma mekanizması bulunmadıkça birleşik vantilatör ve ışık kontrolü varsayılan sonuçtur.

Bu birleşik çalışma tipik olarak tek birleşik kontrole sınırlıdır, ancak belirli koşullar altında ayırma yine de gerçekleşebilir.

• Alıcı mevcut — yalnızca bir duvar anahtarı takılı olsa bile vantilatör motoru ve ışığın bağımsız çalışmasına izin verebilir.
• Dahili kontrol sistemi — iç tasarıma bağlı olarak vantilatör ve ışık işlevlerini ünite içinde ayırabilir.
• Kablolama sınırlaması — ayrı iletkenlerin bulunmaması, tek bir duvar anahtarından bağımsız çalışmayı kısıtlayabilir.

Çoğu durumda, tek bir duvar anahtarı vantilatör motorunu ve ışığı birbirine bağlayan paylaşılan bir anahtarlı faz oluştururken, ayırma belirli vantilatör tasarımı ve kablolama yapılandırması tarafından bir alıcı veya dahili kontrolün dahil edilip edilmediğine ve desteklenip desteklenmediğine bağlıdır.

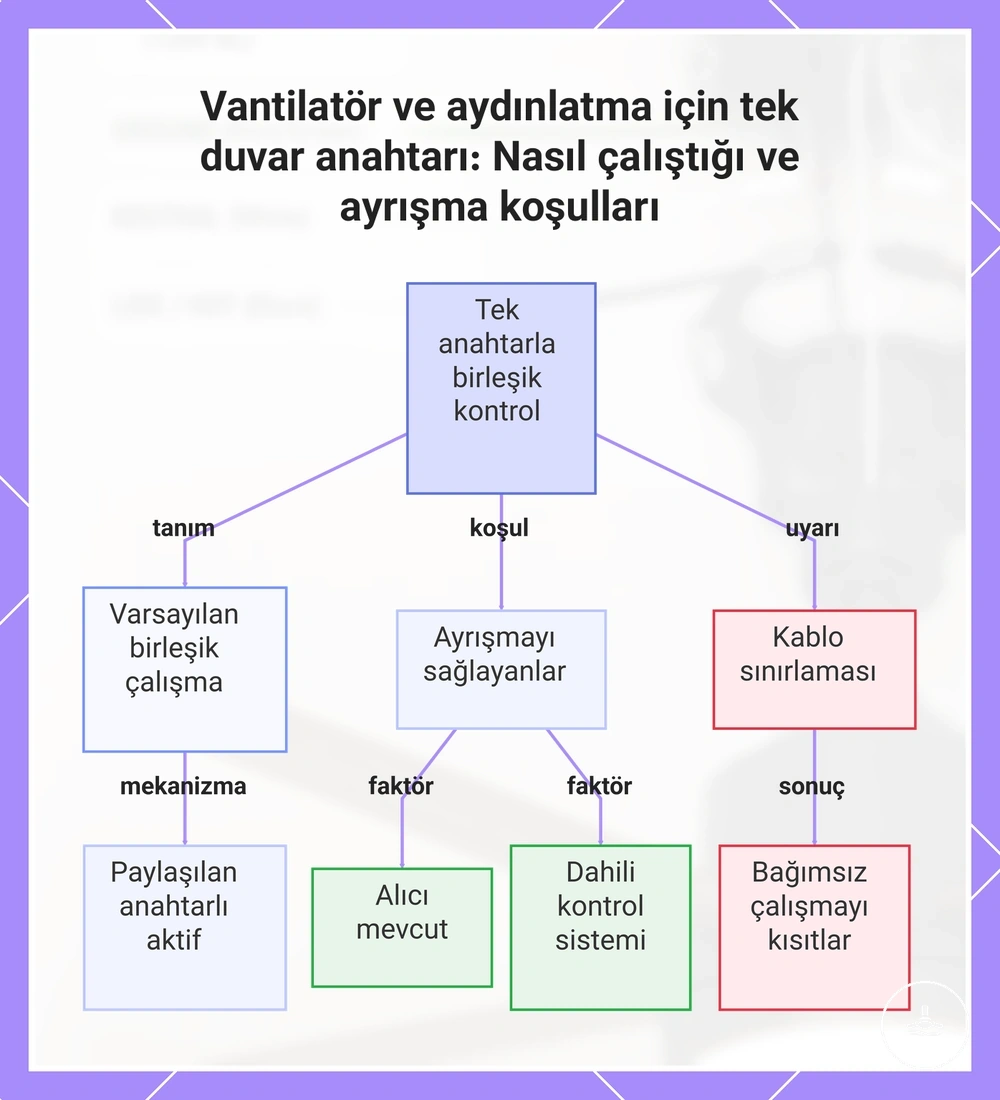

Bu şema, tek bir duvar anahtarının vantilatör ve ışığı birlikte nasıl kontrol ettiğini ve bağımsız çalışmaya hangi koşulların izin verdiğini açıklar.

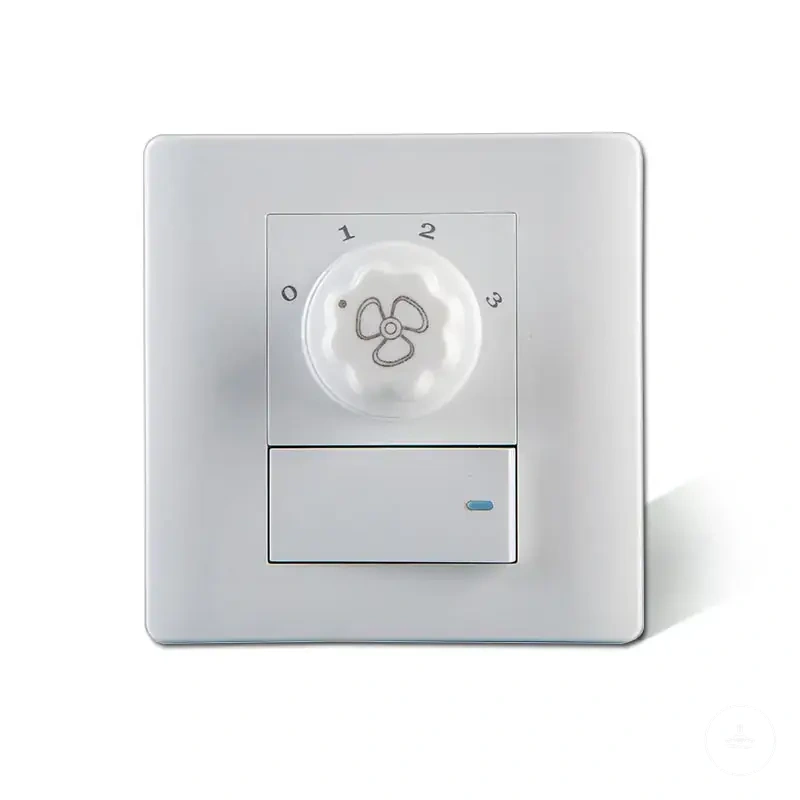

Vantilatör ve ışık kontrolü için ayrı duvar anahtarları

Vantilatör ve ışık kontrolü için ayrı duvar anahtarları, ayrı anahtarlı iletkenlerin mevcudiyetine bağlıdır; burada bir vantilatör anahtarı vantilatör motorunu ve bir ışık anahtarı ışığı bağımsız yollar aracılığıyla kontrol eder. Bu düzen, her işlevin kendi anahtarlı iletkeni tarafından yönlendirilmesi nedeniyle ayrı çalışmayı mümkün kılar; bu iletkenler genellikle bir devre için kırmızı kablo ve ışık için mavi kablo gibi kablolama sinyalleri veya bağımsız çıkışları destekleyen uyumlu bir kontrol sistemi aracılığıyla tanımlanır. Paylaşılan bir anahtarlı faz kullanan birleşik anahtarlamayla karşılaştırıldığında, ayrı duvar anahtarları, vantilatör anahtarı ve ışık anahtarı işlevlerini bağımsız tutmak için farklı kontrol yolları gerektirir.

Tavan kutusu kablolamasındaki yedek veya kullanılmayan iletkenlerin ayrı çalışmayı desteklediği varsayılamaz çünkü rolleri devrenin orijinal olarak nasıl kurulduğuna ve yapılandırıldığına bağlıdır. Ekstra kablolar mevcut olsa bile, işlevleri doğrulanmalıdır çünkü bunlar vantilatör anahtarı veya ışık anahtarı kontrolü için kullanılabilir anahtarlı iletkenlere karşılık gelmeyebilir. Çoğu durumda, herhangi bir ayrı duvar anahtarı yapılandırmasının vantilatör motoru ve ışık kontrolünü güvenilir bir şekilde desteklemesi için doğru tanımlama ve doğrulama gereklidir.

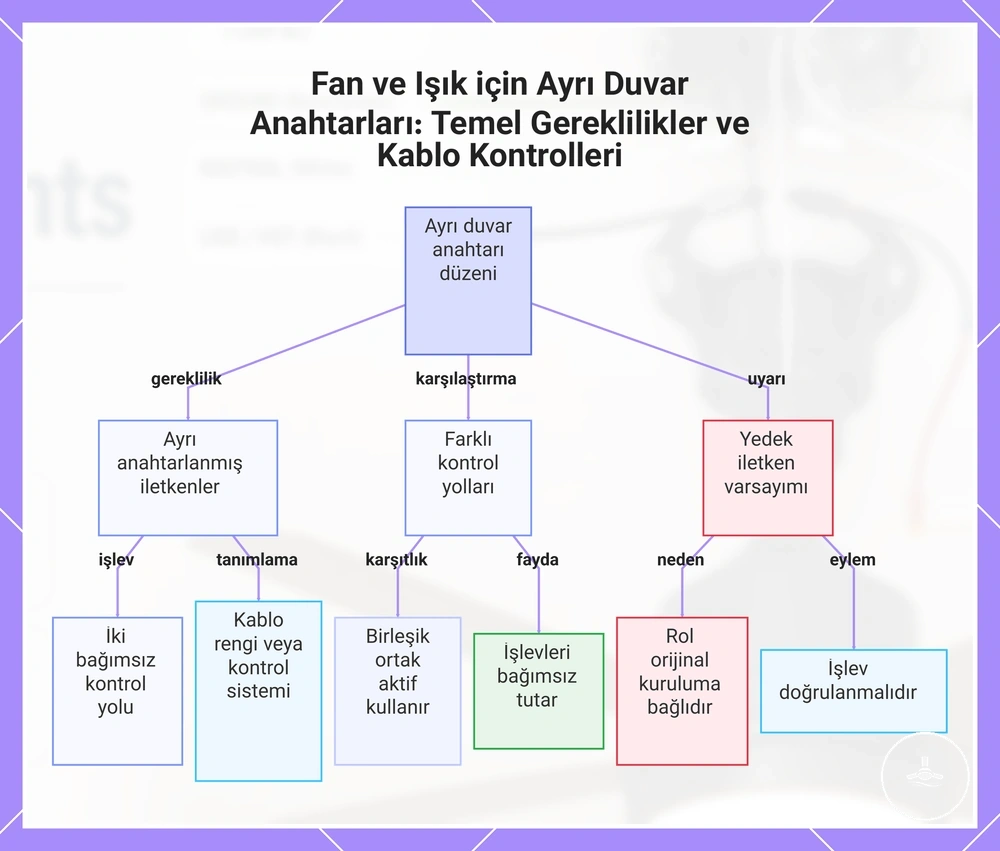

Bu grafik, fan ve ışık kontrolü için ayrı duvar anahtarlarının düzgün çalışması için gerekenleri açıklar; ayrı anahtarlanmış iletkenler gerekliliği, birleşik anahtarlama ile karşılaştırma ve yedek iletkenlerin kullanılabilir olduğunu varsayma uyarısını içerir.

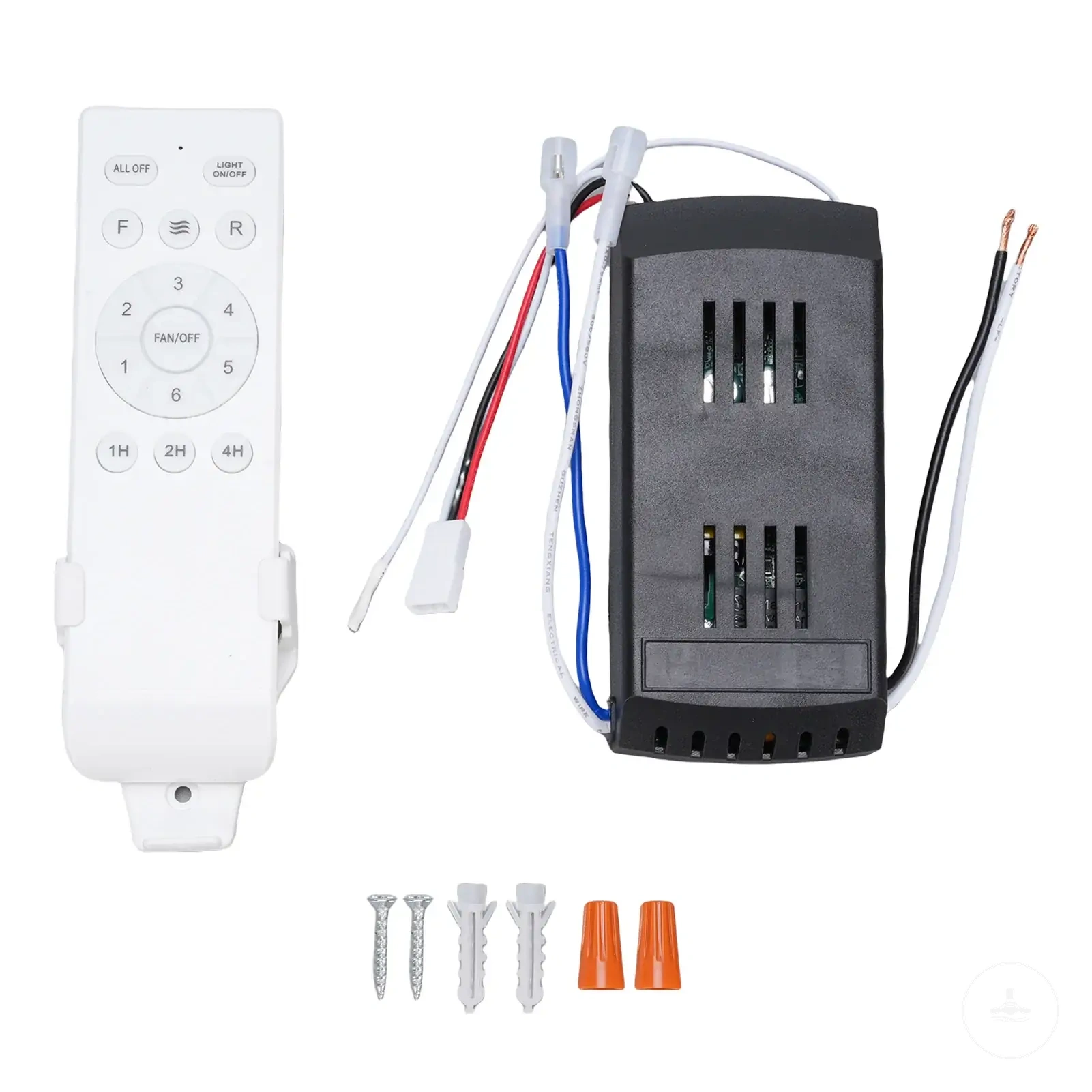

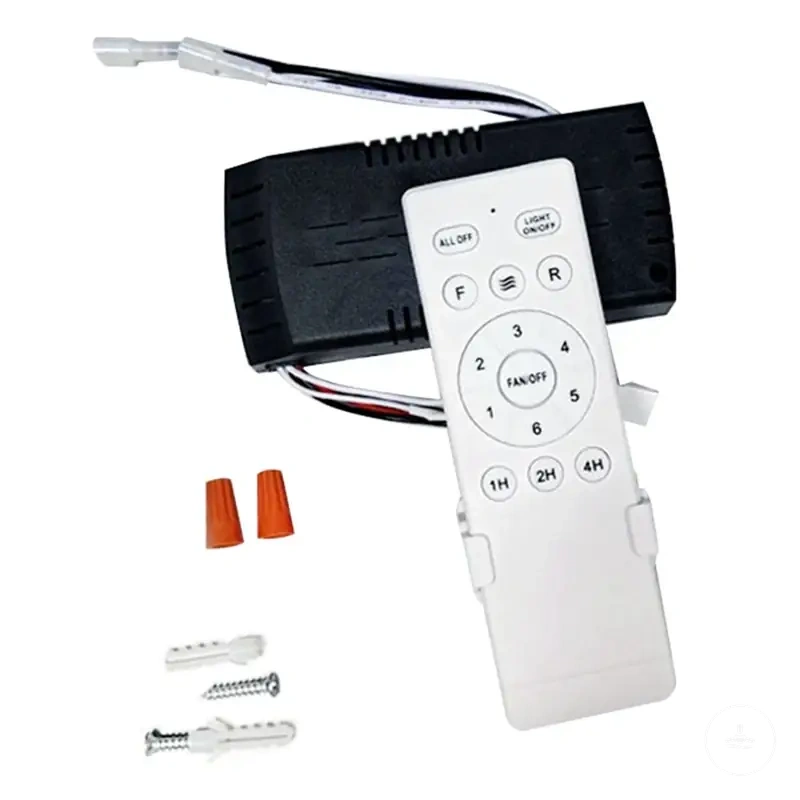

Besleme, vantilatör motoru ve ışık arasında uzaktan kumanda alıcısı kablolaması

Besleme, vantilatör motoru ve ışık arasında uzaktan kumanda alıcısı kablolaması, bir uzaktan kumanda alıcısının gelen besleme ile giden vantilatör motoru ve ışık çıkış devreleri arasına nasıl yerleştirildiğini ifade eder. Uzaktan kumanda alıcısı kontrol mantığını değiştirir, ancak genel kablolama düzeninde besleme, nötr ve toprak bağlantılarının doğru şekilde işlenmesi gerekliliğini ortadan kaldırmaz.

Bu yapılandırmada, uzaktan kumanda alıcısı, beslemeden güç alan bir giriş terminaline ve vantilatör motoru ile ışık çıkışına kontrollü güç dağıtan çıkış terminallerine sahip bir ara kontrol modülü olarak işlev görür. Basitleştirilmiş bir kablolama yolu şu şekilde anlaşılabilir: besleme → uzaktan kumanda alıcısı giriş terminali → uzaktan kumanda alıcısı çıkış terminali → vantilatör motoru / ışık çıkışı; nötr ve toprak ise devre referansı ve güvenlik sürekliliği için besleme tarafı bağlantılarının bir parçası olarak kalır. Kesin terminal etiketlemesi ve çıkış ayrımı üretici şemasına bağlı olarak değişebilir, bu nedenle yorumlama her zaman varsayılan düzenler yerine sağlanan üretici şemasını izlemelidir.

Motor hız kontrolü, ışık anahtarlaması ve uzaktan kumanda çalışmasının davranışı, uzaktan kumanda alıcısının çıkış terminallerini nasıl tahsis ettiğine bağlıdır, ancak bu tahsis tüm sistemlerde evrensel değildir. Alıcı modülü tasarımındaki farklılıklar, besleme koşulları doğru şekilde sağlansa bile, vantilatör motoru ve ışık çıkışının bağımsız veya birlikte nasıl kontrol edildiğini etkileyebilir.

Aynı kurulumda uzaktan kumanda ve duvar anahtarı kablolaması

Karma kontrol, duvar anahtarının anahtarlı güç sağlayıp sağlamadığına, bir duvar kontrolörü olarak hareket edip etmediğine veya yalnızca uyumlu bir alıcıya güç verip vermediğine bağlıdır; bu da aynı kurulumda bir uzaktan kumanda alıcısı ve duvar anahtarının sorumluluğu nasıl paylaştığını belirler. Duvar anahtarı, uzaktan kumanda alıcısı ve vantilatör işlevleri arasındaki etkileşim, evrensel bir kablolama şablonundan ziyade kontrol sorumluluğu tarafından tanımlanır ve sonuçlar güç izolasyonu veya örtüşen kontrol rolleri tarafından şekillendirilir.

Karar mini kontrol listesi:

• Duvar anahtarı yalnızca uzaktan kumanda alıcısına anahtarlı güç sağlar
• Duvar kontrolörü işlevi alıcı kontrol mantığıyla uyumludur
• Uzaktan kumanda alıcısı mevcuttur ve vantilatör motoru ile ışık çıkış işlevlerini koordine eder
• Sistem, örtüşen kontrol komutları olmadan güç izolasyonuna izin verir

Uzaktan kumanda alıcısı ve duvar anahtarı bir arada bulunduğunda, sonuçlar kontrolün izole mi yoksa paylaşımlı mı olduğuna bağlıdır. Uyumlu bir alıcı kurulumu, duvar anahtarının yalnızca anahtarlı güç sağladığı ve alıcının vantilatör motoru ile ışık çıkışını bağımsız olarak yönettiği güç izolasyonunu destekleyebilir. Bunun aksine, hem duvar kontrolörü hem de alıcı aynı vantilatör veya ışık işlevini yönetmeye çalıştığında kontrol çatışması meydana gelebilir ve bu da istikrarlı çalışmayı bozan örtüşen komutlara yol açar.

Tavan kutusu, kutu kapağı, alıcı ve ışık kiti içindeki bağlantı noktaları

Tavan vantilatörü sistemi içindeki bağlantı noktaları, kablolama ilişkisinin tavan kutusu, kutu kapağı, alıcı, vantilatör gövdesi ve ışık kiti arasında dağıtıldığı fiziksel konumları ifade eder. Bu noktalar, elektrik bağlantısı ve yapısal bütünleşmenin gerçekleştiği yerleri tanımlar ve her bileşen, kurulum tasarımı ve yapılandırmasına bağlı olarak değişebilecek belirli bir role katkıda bulunur.

Etiketli bir genel bakış, bu bağlantı noktalarının nerede bulunduğunu ve sistem genelinde işlev ve riskle nasıl ilişkili olduğunu düzenlemeye yardımcı olur.

Konum	Bağlantı rolü	Tanımlanması gereken	Yanlış tanımlanırsa risk
Tavan kutusu	Birincil besleme girişi ve yapısal destek noktası	Besleme kablosu girişi ve sabit montaj konumu	Yapısal destek ve elektrik bağlantı noktaları arasında karışıklık
Kutu kapağı	Geçiş kapağı ve kablolama arayüz bölgesi	Dahili kablo yolu ve bağlantı alanı	Yalnızca yapısal olarak yanlış okumak kablolama ilişkisini gizleyebilir
Alıcı	Vantilatör ve ışık işlevlerini dağıtmak için kontrol modülü	Kontrol dağıtımı için giriş/çıkış bağlantı noktaları	Yanlış haritalama kontrol tahsis mantığını bozabilir
Vantilatör gövdesi	Motor muhafazası ve elektrik çıkış entegrasyonu	Vantilatör motor beslemesi için bağlantı arayüzü	Yanlış tanımlama işlevsel yönlendirme anlayışını etkileyebilir
Işık kiti	Işık çıkış tertibatı bağlantı noktası	Aydınlatma işlevi için elektrik bağlantısı	Yanlış haritalama amaçlanan ışık kontrol işlevini ayırabilir

Yapısal montaj konumu ve elektrik bağlantı konumu fiziksel alanda ilişkilidir ancak aynı işlev değildir. Tavan kutusu veya kutu kapağı montaj desteği sağlayabilirken, gerçek kablolama ilişkisi bileşenler içinde veya arasında belirlenmiş elektrik bağlantı noktaları aracılığıyla gerçekleşir.

Elektrik kutusu desteği, topraklama ve kablolama güvenlik sınırları

Elektrik kutusu desteği, topraklama ve kablolama güvenlik sınırları; elektrik kutusu desteğine, topraklamaya, gerilim azaltmaya, kablo durumuna, kablolama muhafazasına ve lisanslı elektrik işlerine bağlıdır; bunlar, ışıklı tavan vantilatörü kurulumunun güvenlik sınırlarını karşılayıp karşılamadığını veya herhangi bir kablolama ilişkisinin uygun kabul edilmesinden önce daha fazla doğrulama gerektirip gerektirmediğini tanımlar.

Güvenlik sınırları, herhangi bir kurulum değerlendirmesine geçilmeden önce yapısal destek, muhafaza bütünlüğü ve kablo koruması yoluyla belirlenir.

• Elektrik kutusu desteği — yeterli destek olmaması hareket riski ve vantilatör gövdesinin hizasının bozulmasına yol açabileceğinden sabit yapısal destek sağlamalıdır.
• Gerilim azaltma — gelen kabloları sabitlemelidir, çünkü eksik veya zayıf gerilim azaltma iletkenler üzerindeki stresi artırabilir ve aşırı ısınma riskine katkıda bulunabilir.
• Kablolama muhafazası — iletkenleri tamamen kapsamalı ve korumalıdır, çünkü açıkta kalan kablolama elektrik çarpması tehlikesini artırabilir ve denetim başarısızlığına yol açabilir.
• Kablo durumu — sağlam ve hasarsız kalmalıdır, çünkü bozulmuş yalıtım elektrik arızası riskini ve aşırı ısınma koşullarını artırabilir.
• Topraklama — sürekli bir toprak bağlantısını sürdürmelidir, çünkü zayıf topraklama arıza koşullarında elektrik çarpması tehlikesini artırabilir.
• Lisanslı elektrik işi — gerektiğinde uygulanmalıdır, çünkü doğrulanmamış iş uyumsuz güvenlik sonuçlarına ve başarısız denetimlere yol açabilir.

Elektrik kutusu desteği ve toprak bağlantı bütünlüğü, güvenlik sınırlarını doğrudan etkiler çünkü yapısal dengesizlik hareket riskine neden olabilirken topraklama kesintileri elektrik çarpması tehlikesini artırabilir. Gerilim azaltma ve kablo durumu, aşırı ısınmaya yol açabilecek stres noktalarını azaltarak kablolama muhafazası içindeki termal kararlılığı da etkiler.

Daha geniş herhangi bir kurulum kararına geçmeden önce, elektrik güvenliği kontrolleri aracılığıyla güvenlik sınırı gözden geçirilmelidir, çünkü elektrik kutusu desteği, topraklama ve kablolama muhafaza koşulları, hareket, elektrik çarpması tehlikesi ve aşırı ısınma risklerini azaltmak için doğrulanmış sınırlar içinde kalmalıdır.

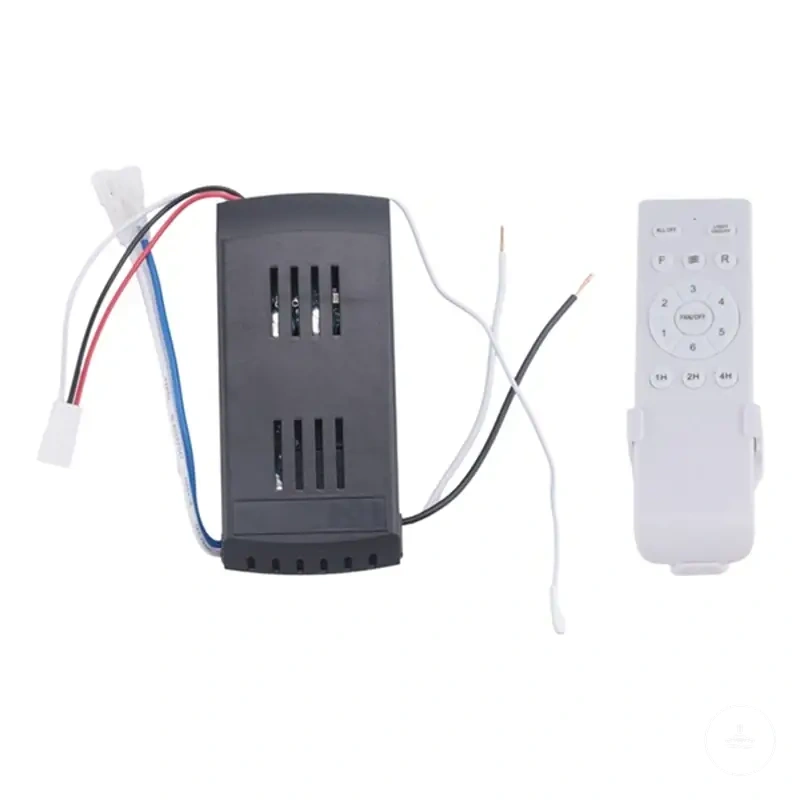

Aşağıdaki ürünler, mevcut seçenekleri karşılaştırmak için faydalı örneklerdir. Satın almadan önce uyumluluk kriterlerinin, özelliklerin ve ürün ayrıntılarının ihtiyacınıza uygun olduğundan emin olun.

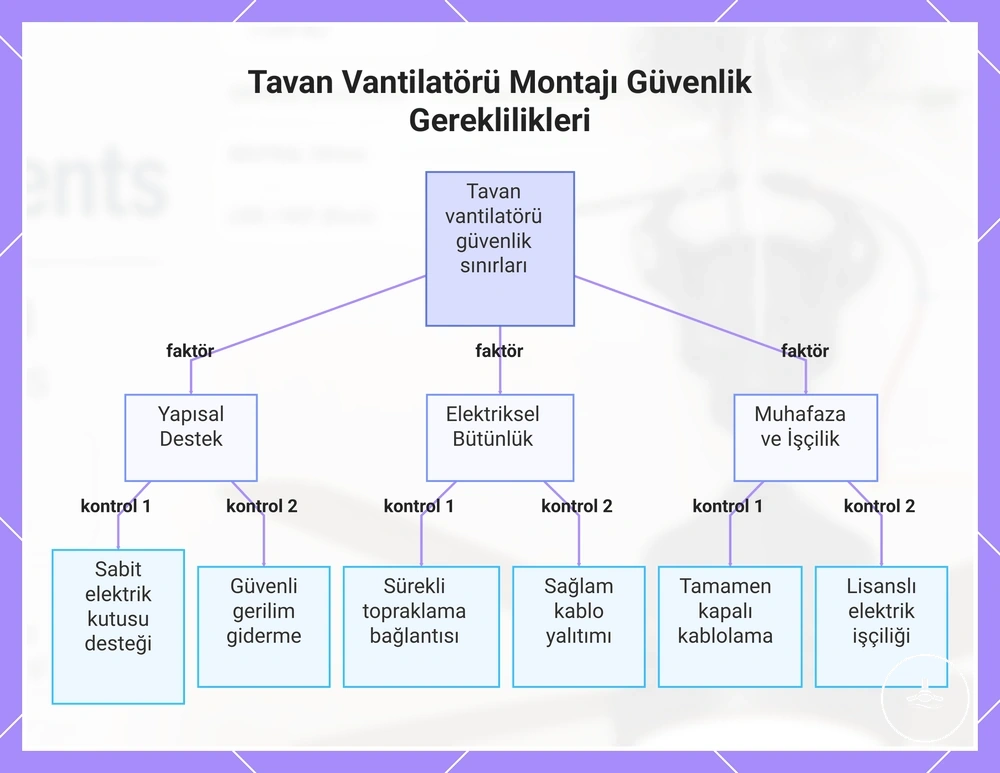

Bu grafik, bir tavan vantilatörü montajının elektrik güvenlik sınırlarını karşılayıp karşılamadığını belirleyen temel güvenlik gerekliliklerini ve kontrollerini gösterir; yapısal destek, elektriksel bütünlük ve muhafaza doğrulamasını kapsar.

Vantilatör ışığının çalışmasını engelleyebilecek kablolama hataları

Vantilatör ışığının çalışmaması genellikle hatalı iletken eşleştirme, alıcı çıkış sorunları, gevşek bağlantılar, uyumsuz anahtar yapılandırmaları veya güvenlikle ilgili kablolama arızaları gibi kablolama hatalarıyla bağlantılıdır; bu durumda ışık devresine giden elektrik yolu, ışık kitinin kendisi arızalı olmaktan ziyade kesintiye uğrar veya yanlış yönlendirilir.

Her belirti, arızalı bir bileşen varsayılmadan önce olası bir kablolama durumuyla eşleştirilmelidir, çünkü kablolama hataları ve kontrol uyumsuzlukları vantilatör ışık sistemi genelinde örtüşen sonuçlar üretebilir.

• Işık yok | hatalı iletken eşleştirme veya alıcı çıkış sorunu | ışık beslemesinin, kablolama tahsisi veya kontrol yolu arızası nedeniyle ışık kitine ulaşmadığını gösterebilir.
• Kesintili çalışma | kablolama muhafazasında veya terminal noktalarında gevşek bağlantı | kesintili elektrik sürekliliğine neden olan dengesiz teması işaret edebilir.
• Titreşim | uyumsuz anahtar veya dengesiz alıcı çıkışı | devrede dalgalı kontrol sinyali veya yük uyumsuzluğunu gösterebilir.
• Tepki yok | güvenlik arızası veya bağlantısı kesilmiş besleme yolu | ışık devresini etkileyen yukarı akış kablolama kesintisini işaret edebilir.

Alıcı çıkış sorunları ve uyumsuz anahtar türleri de kablolamayla ilgili arızalara katkıda bulunabilir; bu durumda kontrol sistemi beklenen ışık devresi yoluyla düzgün şekilde uyum sağlamaz ve yapılandırmaya bağlı olarak ışık olmaması veya dengesiz çalışma ile sonuçlanır.

Kablolama hataları, ampul arızası, uzaktan kumanda ayarları, dimmer uyumsuzluğu veya dahili bileşen arızalarından ayrılmalıdır, çünkü bunlar iletken eşleştirme veya bağlantı bütünlüğüyle doğrudan ilgili olmadan benzer belirtiler üretebilir.

Bir tavan vantilatörü ışığının çalışmaması sorununu teşhis ederken, özellikle farklı kontrol modlarında veya anahtar durumlarında aralıklı olarak titreşen tavan vantilatörü ışığı göründüğünde, kablolamayla ilgili arızaları daha geniş sistem sorunlarından ayırmak önemlidir.

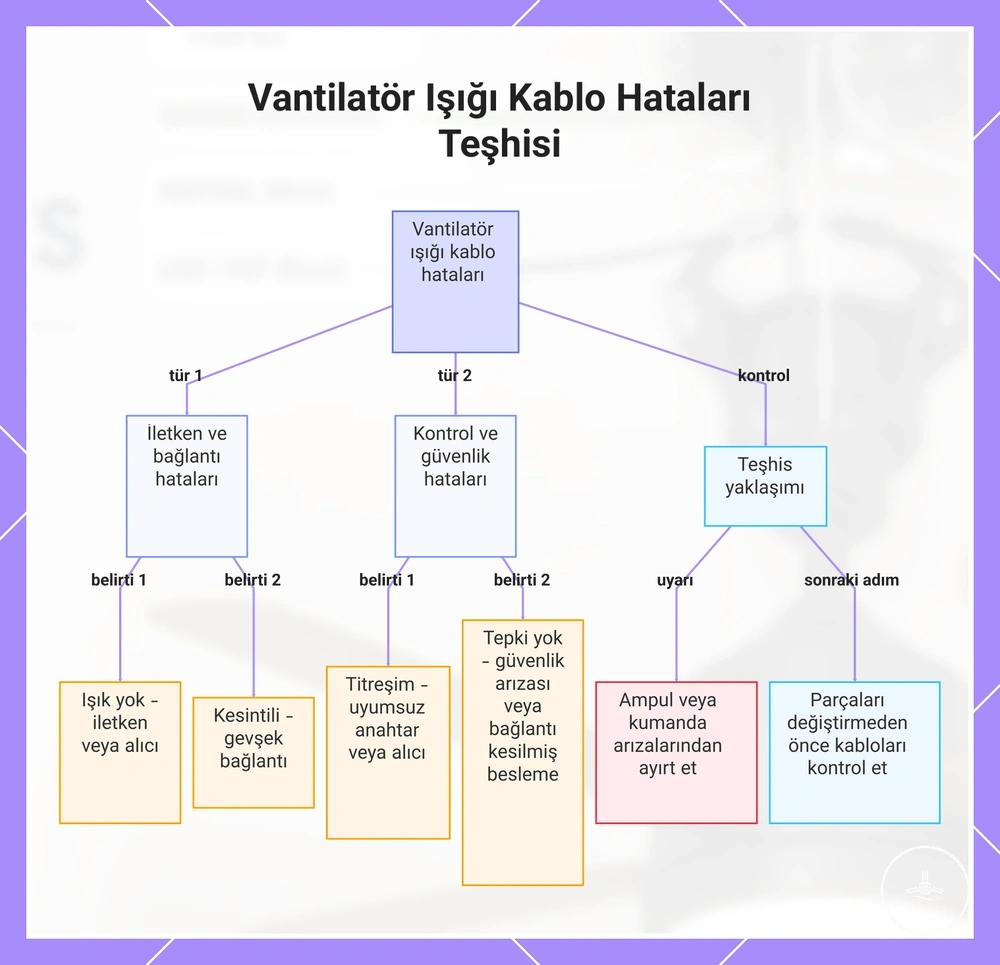

Bu grafik, yaygın vantilatör ışığı belirtilerini olası kablo nedenleriyle eşleştirir ve bileşenleri değiştirmeden önce diğer arızaları elemeyi vurgular.
